Мелкозаглубленный ленточный фундамент для дома из газобетона своими руками

Как рассчитать минимальную ширину фундамента

Для расчета минимальной ширины фундамента под газоблок используется формула:

B = 1.3хР/(LхRо)

где: 1.3 — коэффициент запаса прочности по СНиП; Р — веса дома из газобетонных блоков (кг) с учетом снеговой нагрузки; L — длина монолитной ленты (см), Rо — сопротивление грунта (кг/см2) по ГОСТ 19912-2012.

Пример: одноэтажный дом из газобетонных блоков с нагрузкой на фундамент 360 тонн, с пятью несущими стенами длиной 10 метров возводится на песчаном грунте. Используя формулу, рассчитаем ширину фундамента: В = 1.3 х 360 000/(5000 х 4.0) = 25 см. Это минимальная ширина фундамента под конкретный дом из газобетона без облицовки кирпичом.

Аналогично выполняется расчет для ростверка свайно-ростверкового фундамента. Так как ростверк берет на себя только часть нагрузки, а остальную воспринимают сваи, то расчет проводится для обеих частей: сначала общий, потом для свай. Разность полученных значений и будет нагрузкой, которая действует на монолитный ростверк. Расчет ширины выполняется именно для этой частичной нагрузки.

Виды фундаментов под дом из газобетона

Перед началом строительства, нужно знать, что для создания цокольного или подвального этажа, потребуется сделать ленточный заглубленный фундамент. Если территория, на который должен располагаться дом имеет большие перепады высот — более 1,5 м, тогда необходимо возводить свайно-винтовой ростверк.

Давайте более подробно разберем возможные варианты фундамента.

Плитный фундамент

Если дом предстоит строить на “сложной” земле, где грунтовые воды близки к поверхности, следует сделать выбор в пользу монолитной плиты. Они делятся на 2 разновидности: с ребрами жесткости и без.

Плита без ребер жесткости подойдет только для мелких построек. Дом или дачу на ней возводить нельзя. Для газобетонного дома потребуется сделать мелкозаглубленный фундамент с плитой, имеющей ребра жесткости. Арматура обеспечит такие свойства:

хорошая несущая способность;
сопротивление промерзанию грунта;
стойкость к движениям грунта и устойчивость.

Монолитный фундамент с ребрами жесткости дает возможность строить 2-3 этажные дома из газобетона. Плиты могут применяться и для песчаного грунта, где отсутствует пучинистость.

К недостаткам такого фундамента следует отнести:

отсутствие возможности сделать подвал в доме, поскольку плита будет лежать под всем основанием постройки;
стоимость такого основания будет высокой, за счёт большого объема раствора и арматуры.

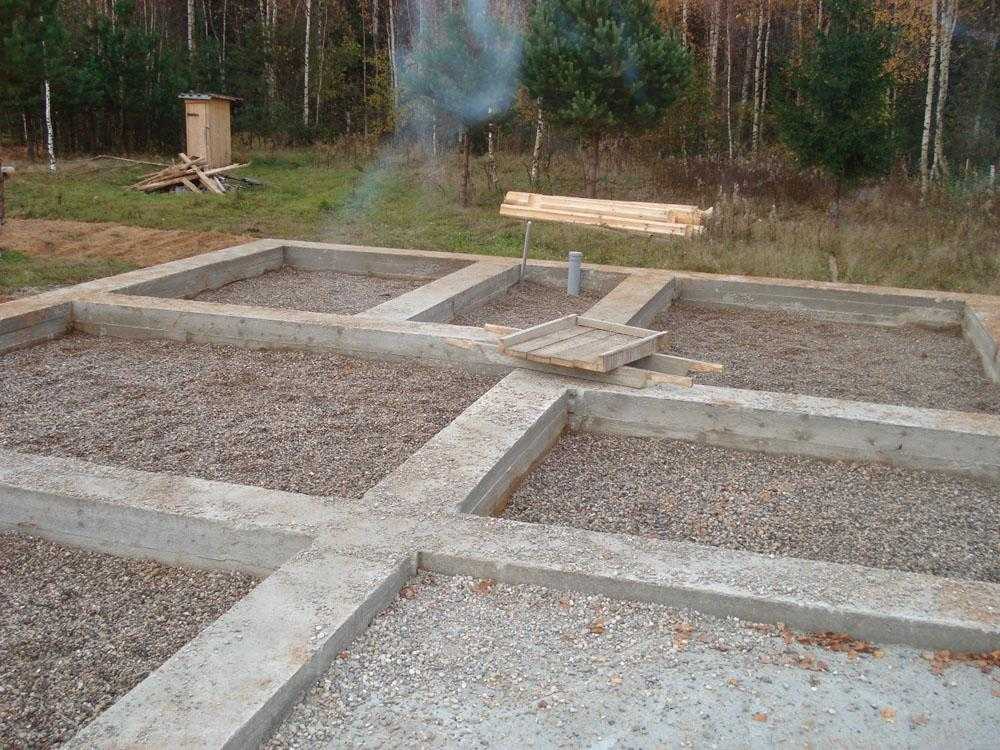

Ленточный фундамент

Это самый популярный вид фундамента не только для газобетонных домов. Он может использоваться для 2-3 этажных построек. Для создания такого основания применяется качественный бетон и арматура 120 мм.

Если вы хотите сделать фундамент блочным, для этого отлично подойдут блоки ФБС (фундаментный блок сплошной). Это большие прямоугольные блоки, весом в 300 кг. Их преимущество в том, что они очень быстро монтируются (с использованием специальной техники). Недостатком ФБС является наличие технических швов между блоками. Лучше всего они подходят для возведения цокольного этажа или подвала.

Главными параметрами при создании ленточного фундамента, являются: ширина траншеи, ее глубина и диаметр.

Для мелкозаглубленного фундамента, глубина составляет 50 — 70 см. Если вы планируете делать в доме подвал, тогда потребуется делать заглубленный фундамент в 1,5 м.

Нужно также учитывать глубину промерзания грунта. Определить ширину траншеи можно с помощью расчетов. Она зависит от веса всей конструкции.

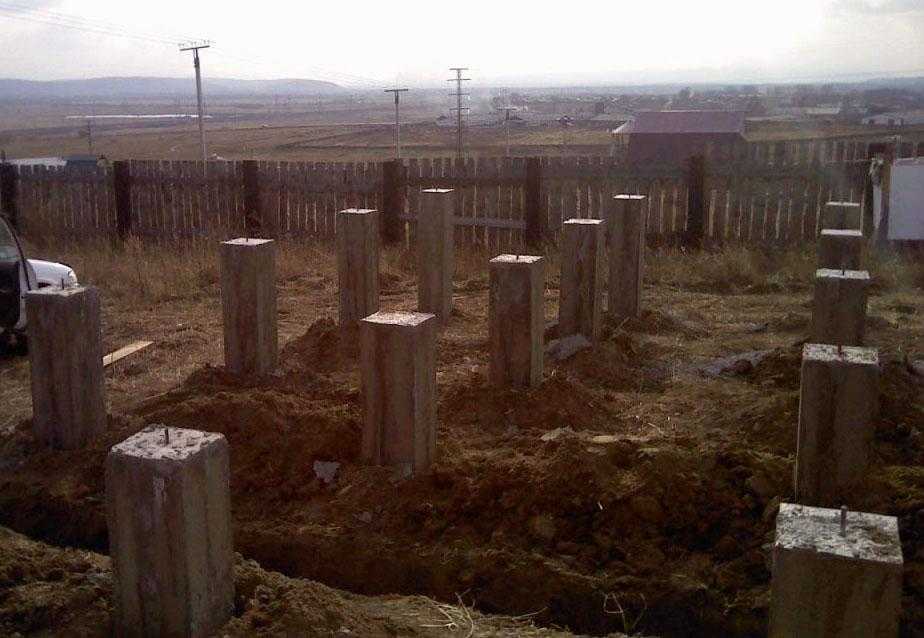

Свайный и столбчатый фундамент

Такие типы фундаментов отличаются высокой скоростью возведения и экономией материалов. Помимо этого сваи и столбы дают возможность вести стройку на сложных грунтах. Сваи и столбы устанавливают точечно по всему периметру будущего дома. Для установки столбов потребуется заранее приготовленные углубления.

Поверх них устанавливается ростверк, соединяющий все столбы, либо сваи в единую платформу. Вес будущей постройки равномерно распределяется по всем опорам.

Какими преимуществами обладает такой тип оснований?

работать можно в любое время года;
снижение и равномерное распределение веса и осадки дома;
замкнутый контур ростверка позволяет увеличить устойчивость всей конструкции.

Монтаж фундамента

Вот как в общих чертах выглядит процесс формирования плитного монолита:

Устройство обноски, с помощью которой осуществляется разбивка осей здания, их закрепление и передача отметок в котлован.
Земляные работы, к которым относится разработка котлована и выравнивание его дна.
Устройство нежёсткого подстилающего слоя, он состоит из песчаной подушки толщиной 15-20 см и слоя щебня 15 см. Отсыпка производится послойно, с проливкой водой и трамбованием виброплитой.
По уплотнённому дренажному слою выполняется бетонная подготовка или укладка профильной мембраны. Цель устройства этого слоя – компенсировать имеющиеся на основании неровности.
Если выбран второй вариант, то выполнять горизонтальную гидроизоляцию не понадобится, так как мембрана является водонепроницаемым материалом. Если же устраивается вариант с подбетонкой, после затвердевания бетона методом наплавки придётся монтировать рубероид.

Обязательно гидроизолируются и торцы плиты. Если предусмотрено утепление фундамента, то ЭППС укладывается именно на этом этапе – сразу после гидроизоляции.

Опалубка и армирование

Опалубку, с помощью которой фундаменту задаётся необходимая форма, чаще всего выполняют из обрезных досок естественной влажности. Если плита возвышается над поверхностью грунта на 20-30 см, из доски сначала собирают укрупнённые щиты, а потом крепят к забитым в грунт кольям.

Чтобы опалубку не распирало когда будет залит бетон, доски или щиты со всех сторон укрепляют подпорками. Чем тоньше доска, тем ближе друг к другу должны стоять подпорки, поэтому лучше не пытаться сэкономить, используя доску толщиной 25 мм, а брать сороковку.
Опалубку сразу делают по всему периметру дома, в том числе захватывая крыльцо или террасу, если таковая имеется по проекту. На этом этапе прокладывают все выводы под коммуникации, проверяется правильность их положения, после чего можно вязать арматуру.
Внутреннее армирование плиты состоит из двух параллельных, установленных с определённым отступом рядов сетки с ячейкой 200*200 мм. Арматура берётся стальная, с периодическим профилем, класса АIII диаметром 12 мм. В заданном положении сетки фиксируются с помощью «лягушек» — изогнутых элементов из стального прута, за счёт которых и обеспечивается разделение сеток.

Снизу защитный слой бетона 70 мм обеспечивается за счёт пластиковых фиксаторов. Сверху на опалубке просто выставляются отметки выше 35 мм от арматуры, чтобы видно было, до какого уровня лить бетон.

Заливка бетоном

Для заливки фундамента используется готовая бетонная смесь (БСГ) класса 22,5, F75, W6, крупность щебня не более 20 мм, изготовленная по ГОСТ 7473.

После того, как работы по армированию закончены, производится геодезическая разбивка схемы укладки смеси, на которой обозначаются траектории движения автобетононасоса. Разметка бетонирования производится от осей опалубки, за нулевую отметку принимается уровень планировки.

Отметки верха фундамента нивелиром переносят на борта опалубки, в этих местах в доски забивают гвозди. Если нужно визуально отметить толщины технологических слоёв, нужное расстояние отмеряют металлической линейкой от гвоздя, и делают отметку краской.

К работам по бетонированию относятся такие технологические операции:

приём БСГ и её подача к месту бетонирования;
укладка бетона и его уплотнение виброрейкой;
уход за твердеющим монолитом.

Перед началом заливки площадь будущего фундамента очищается от грязи, следов масел и битума. При положительной температуре её промывают и дают высохнуть, арматура очищается от ржавчины. В зимнее время наледь и снег убирают горячим воздухом под полиэтиленовым или брезентовым укрытием. Внутренние поверхности опалубки покрывают смазкой (обычно используют отработанные масла).

Бетонирование производят блоками, разрезая массив плиты вдоль и поперёк рабочими швами. На их границах устанавливают внутреннюю опалубку, изготавливаемую из тонкой проволочной сетки с ячейкой 10 мм. Её полоски крепят вертикально, привязывая проволокой к арматуре сеток.

Земляные работы

Нежелательно надолго оставлять вырытые траншеи открытыми, поэтому сразу по завершении установки временной дренажной системы необходимо приступать к земляным мероприятиям.

Рытье траншеи выполняется либо ручным способом, либо с использованием спецтехники. При обустройстве неглубокого ленточного основания применять габаритное оборудование нецелесообразно, можно справиться лопатой.

Землеройными машинами работа выполняется в два этапа:

Черновая выемка грунта.
Чистовое формирование траншеи.

Рекомендуется заранее подготовить место для размещения удаляемого слоя почвы.

Порядок возведения

Далее пошагово будут рассмотрены лишь основные этапы работы по сооружению монолитной конструкции, без учета специфики местности и самого сооружения.

1. Разметка территории.

Производится после ее полной зачистки в соответствии со схемой строительства и наиболее приемлемым способом – «золотой треугольник», по диагоналям и т. п.

2. Земляные работы.

Глубина котлована определяется общей толщиной плитного фундамента и «подушки». Для последней этот параметр выбирается в пределах 350 мм. Если предполагается дополнительное утепление основания Пеноплексом, то соответственно увеличивается и объем вынимаемого грунта.

По поводу структуры «подушки» мнения самые разные. Есть рекомендации засыпать ПГС, кто-то советует использовать песок вперемежку со щебнем. Нужно учесть, что чем меньше подсыпка впитывает влагу из грунта, тем дольше прослужит фундамент. Исходя из этого, предпочтительнее под монолит насыпать крупнозернистый песок, уплотнить его слой, а уже сверху – щебенку, которая также утрамбовывается.

3. Монтаж опалубки.

Если фундамент мелкого заглубления, то можно ограничиться лишь узкими щитами из досок, которые выкладываются по периметру котлована и сбиваются в единую конструкцию. Как вариант – плиты пенополистирола в качестве опалубки несъемного типа.

4. Гидроизоляция.

В данном случае целесообразно использовать монолитное полотно. Такая бесшовная защита от влаги намного эффективнее рулонных материалов, полосы которых еще придется скреплять.

5. Слой теплоизоляции.

Не обязательно, но при укладке под монолит Пеноплекса полы 1-го этажа будут значительно теплее.

6. Армирование.

Первая сетка устанавливается не на гидроизоляцию (утеплитель), а на специальные приспособления, называемые «защитой бетона». Их высота определяет толщину его слоя от арматуры до нижнего среза плиты. В продаже встречаются различные варианты таких подставок, поэтому подобрать (или изготовить самостоятельно) нетрудно.

7. Заливка раствора.

Ничего сложного в этой операции нет, если заранее кое-что предусмотреть.

При выборе бетона нужно ориентироваться не только на его марку (не ниже 300-й), но и на размер фракций наполнителя. Чем они крупнее, тем впоследствии будет сложнее уплотнять раствор. А учитывая небольшую толщину плиты, этим придется заниматься вручную.
Работу нельзя оставлять на следующий день. Монолит заливается сразу, полностью. Поэтому понадобится хотя бы 1 помощник, даже если фундамент по габаритам и небольшой.
