Как сделать кирпичную печь на дровах в гараж своими руками?

Пошаговая инструкция по изготовлению кирпичной печки для гаража

Кирпичная печь для гаража, это компактный генератор тепла. Для сооружения средней по размеру кирпичной печки вам понадобятся: — Кирпич — 300 штук. — Дверца печная. — Колосниковая решетка. — Дверь колосника. — Задвижка. — Чугунная плита.

Для изделия берут обыкновенный кирпич. Для сборки топки берут огнеупорный кирпич. Силикатные образцы в изготовлении топки— бесполезный элемент. Топка лучше выложить шамотным кирпичом. Стоил ли класть фундамент? Если вся система весит более полутонны, тогда обязательно. Если масса меньше, тогда фундамент заливать не требуется. В нашем случае мы зальем фундамент.

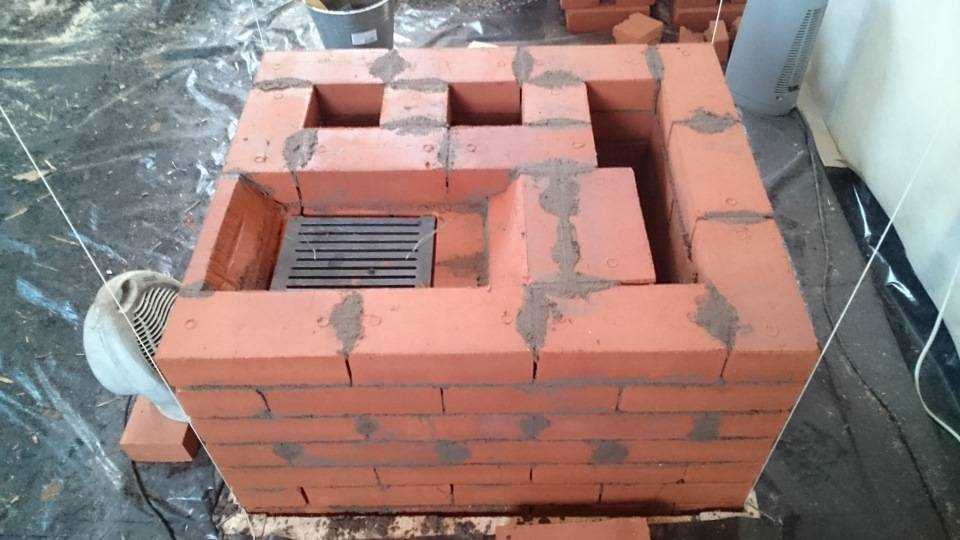

Кладка кирпича осуществляется согласно имеющейся порядовки. Сперва выкладывают стартовый ряд — основание. Затем согласно порядовке выкладывают ряд за рядом. В заранее намеченных местах ставим необходимые железные детали конструкции. Детали крепятся обычной проволокой, которую потом закладывают в ряды кирпича. Сверху, если необходимо, можно установить плиту для разогрева еды. В конце, согласно порядовке, выкладываем дымоход.

Далее производим расшивку швов на стенках. Важным моментом является сушка готового изделия. Она выполняется постепенно. В различных отделах топки сжигают легкий мусор, бумагу, газету, щепки примерно по полчаса. Таким образом печурка постепенно просыхает изнутри. Когда снаружи не останется мокрых следов, а на изделиях из стали не будет конденсата, можно приступать к топке дровишками. Напрашиваются простые выводы. Вам необходима гаражная печь из кирпича в случае постоянной деятельности (к примеру автосервис).

Для поддержания постоянной температуры самый легкий режим. Достаточно подкинуть несколько палок дров или засыпать уголь. Кислород в помещение выжигается в минимальном количестве. Стоимость такой конструкции, при изготовлении своими руками низкая. Температура в боксе долго остается стабильной. В результате приложенных усилий получилась дровяная печь для гаража из кирпича.

Плюсы и минусы

Преимущества буржуек в гараже:

  • быстрый нагрев
  • универсальность материала для сжигания.

Два этих решающих фактора позволяют буржуйкам держать «пальму первенства» по популярности среди автолюбителей. Из недостатков можно вспомнить то, что материал в подобных агрегатах стремительно прогорает, а сама печка остывает в течение короткого времени.

На сегодняшний день появилась новая генерация «буржуек», у которых тепло не так быстро улетучивается: если использовать баллон емкостью 50 литров для пропана, то подобный аппарат может действенно функционировать долгое время. Это позволяет надежно обогревать помещение.

Особняком стоят печки на отработке. Здесь возникают вопросы, потому что в отработке наличествуют тяжелые металлы, а эти вещества ни в коем случае не должны попадать в организм человека. Такие печки следует обеспечивать сильной тягой, они должны быть сделаны максимально герметично.

«Буржуйки» же стали популярны во времена различных невзгод: во время Гражданской войны в России, во время Великой Отечественной войны. Подобные факты говорят о том, что «буржуйки» имеют практическое значение.

Электрическое отопление

Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:

В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.

  • Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
  • Большой выбор моделей – от тепловых пушек до конвекторов;
  • Не нужно возиться с топливом – достаточно простой розетки.

Есть и определенные недостатки:

  • Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
  • Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
  • Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.

Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.

Выбор печи в зависимости от потребляемого топлива

Печь может отапливать гараж за счет сжигания разного сырья. Чем больше последнего может позволить себе пользователь, тем актуальней приобретение конкретной печи.

Современные агрегаты автономного отопления работают посредством сжигания:

  • Жидкого топлива – солярка, дизель, масло, керосин;
  • Твердого топлива – уголь, дрова, опилки, брикеты;
  • Летучего топлива – газ.

Также существуют электрические печи. Они удобные и безопасные. Однако большие затраты на электропитание делают эти модели невостребованными.

Самый безопасный вариант для атмосферы – газовая печь для гаража своими руками.

Для такой конструкции надо приобретать баллоны со сжиженным газом, который взрывоопасен. Поэтому приходится организовывать дополнительное место для хранения соответствующих емкостей.

Можно также осуществить подводку газовой магистрали к газовой печи. Но такая система сама по себе сложна и требует множества разрешений со стороны вышестоящих органов.

Печь длительного горения – сомнительный вариант

Хороши эти печи тем, что дают равномерную температуру в гараже на 12-24 часа. Да к тому же они неприхотливы к топливу.

Кроме обычных сухих поленьев, они могут «кушать»:

  • щепу;
  • опилки;
  • мелкий хворост;
  • солому;
  • сухие листья;
  • картонные отходы.

Однако есть и недостатки:

  • Дерево должно быть просушено. Это значит, что в гараже нужно отвести место под хранение дров или иного топлива. И без того малое пространство гаража уменьшится ещё больше, а пожароопасность увеличится.
  • Дымоход нужно делать с коленом для сбора конденсата (это опять же лишнее пространство).
  • Печь не погаснет, пока топливо полностью не выгорит само. Если владелец планирует бывать в гараже быстрыми набегами – печь под него не подстроится.

Пожарные правила запрещают использовать самодельные печи длительного горения. Значит, застраховать машину и гараж не получится.

А если машина взята в аренду, или аренду с последующим выкупом, арендодатель, по закону, может отобрать её, не возвращая денег.

Печь длительного горения своими руками

Такие печи для гаража на дровах делают двух видов:

  1. С закрытой
  2. И открытой зоной горения.

Первые имеют большую мощность, но делать их несколько сложнее. Например, знаменитая Бубафоня. Делать её в гараже не рекомендуется ещё и потому, что ветром возможно обратное задувание пламени. Там, где полно воспламеняющихся материалов – это весьма серьёзный недостаток.

Схема печи длительного горения на опилках

Пример открытой печи – Слобожанка. Она более безопасна (только нельзя снимать крышку во время горения). Но мощность почти в 2 раза меньше, чем у Бубафони.

Чтобы сделать печь длительного горения нужна бочка или лист металла, который нужно согнуть в трубу.

  1. Вырезается крышка, которая могла бы свободно передвигаться внутри бочки.
  2. К ней крест-накрест приваривается швеллер (для утяжеления) и делается отверстие.
  3. В отверстие вставляется и приваривается труба (10 см. диаметром). Это будет крышка-пресс, с трубой для подачи воздуха.
  4. В верхней части бочки в бок врезается труба 15 см. в диаметре для отвода дымовых газов.
  5. Делается вторая крышка, более лёгкая, которая одевается поверх бочки и подвижного пресса.
  6. Печь устанавливается на бетонном или кирпичном фундаменте.
  7. Колосники и поддувало, как на обычной печи.

Печь Слобожанка

Работает это так: через верхние крышки закладываются дрова. Под колосниками, снизу их поджигают (можно установить баночку с керосином). Дрова постепенно сгорают, оседают, а крышка-пресс давит сверху и прижимает к колосникам топливо.

Когда дрова хорошо разгораются, керосиновую горелку убирают. На поддувало можно установить заслонки, чтобы регулировать степень горения.

Инструкции по изготовлению

Во время работы печки происходит сильный нагрев её корпуса, поэтому такой отопительный аппарат должен быть размещён на монолитной огнестойкой поверхности. Это может быть слой бетона, асфальтобетона, металлический лист, или просто земля. У печи должна быть собственная дымовая труба, подключение прибора к дымоходу других отопительных устройств запрещается.

Существует два варианта сборки такой печи: с горизонтальным и вертикальным расположением бочки.

Вертикальная модель

Вертикальная буржуйка из бочки

Схема вертикальной буржуйки из бочки

Процесс изготовления вертикальной модели печи выглядит таким образом:

  1. Подготовить проём на боковой поверхности бочки для обеспечения возможности загрузки дров;
  2. Дверцу можно купить заранее или приспособить вырезанную часть стенки: приварить к неё петли и ручку, обеспечивающую удобство при закрывании и открывании топочной камеры;

  3. Несколько пониже топочной дверки вырезать ещё одно отверстие для монтажа поддувальной дверцы. Для изготовления самого поддувала используют толстостенную трубу, разрезанную вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью;

  4. На высоте 20 см от дна ёмкости установить колосники — металлическую пластину с дырками или сваренную ячеистую конструкцию из арматуры. Для их фиксации применяют обычный стальной уголок.

    Вариант 1 – ячеистая решетка

    Вариант 2 – арматура

  5. Снизу бочки нужно приварить металлические ножки или просто установить конструкцию на кирпичи;

  6. Роль варочной панели будет исполнять стальная проволока, которую можно приварить к верхней крышки печи;

  7. Обкладка кирпичом (это необязательно)

    Для защиты стенок ёмкости от прогорания, внутреннюю поверхность топки можно дополнительно футеровать огнеупорным кирпичом, придавая ему полукруглую форму с помощью болгарки. Кладку следует проводить на печном растворе, в составе которого 1 часть жирной глины и 2 части песка. Смесь изготавливается с минимальным количеством воды и должна иметь густую консистенцию;

  8. Далее делаем дымоход (подробнее ниже).

Отверстие под дымовую трубу диаметром не менее 15 см вырезают сбоку ёмкости в её верхней части (либо сбоку). Высота трубы должна быть не менее 4 м. При её монтаже нужно учесть следующие рекомендации:

  • трубу желательно не устанавливать строго вертикально, наличие горизонтальных и наклонных участков увеличивает количество полученного тепла, однако количество поворотов не должно превышать 3-х раз;

  • угол изгиба должен равняться 30 градусам, и только в исключительных случаях доходить до 45 градусов;

  • горизонтально расположенные элементы дымохода не могут быть длиннее 1 м;

  • чтобы предотвратить появление конденсата, часть дымоотвода, выходящую на улицу, следует утеплить базальтовой ватой;

  • для снижения нагрузки с корпуса прибора, дымоход нужно прикрепить к стене.

На дымоходе печи буржуйки можно установить поворотную или двигающуюся по направляющим задвижку. С помощью этого элемента можно проводить регулировку интенсивности отведения нагретого дыма и полностью перекрывать дымоход в период, когда печь не топится.

Горизонтальная модель

КПД печи буржуйки из бочки 200 л будет выше, если изготовить и расположить её горизонтально.

Буржуйка из бочки – горизонтальная версия

Схема горизонтальной буржуйки из бочки

Алгоритм действий при горизонтальном размещении емкости будет следующим:

  1. Бочку установить на бок;

  2. Для устойчивости конструкции снизу емкости нужно приварить ножки из стального уголка или труб небольшого диаметра;

  3. В верхней части прорезать проём для закладки топлива в полную ширину бочки, чтобы было удобнее доставать решётку и отражатель;

  4. Внутри емкости установить металлический отражатель, который отделит топочный отдел от дымохода и колосниковую решётку (её можно изготовить самостоятельно из прутов арматуры;

  5. Вырезать ещё один проём пониже для поступления воздушных потоков в топку и очищения печи от золы, либо сделать это отдельной конструкцией, приварив зольник. В итоге конструкция будет выглядеть так:

    Вид изнутри

  6. С одной стороны каждого отверстия приварить петли и установить дверцы, соответствующего размера. Для герметичности рекомендуется обтянуть их асбоцементным шнуром;

  7. В задней части ёмкости сделать отверстие под дымоход и приварить трубу. Дальнейший монтаж дымоотводной трубы выполняется аналогичным образом, как и для вертикальной модели.

  8. Сверху бочки также можно приварить лист металла и использовать его как варочную панель.

Конечный вариант конструкции

Печь из газового баллона

Определив, что металлические печки показывают высокую эффективность в небольших хозяйствах, а, следовательно, станут выбором большинства, следует рассмотреть доступные примеры.

Такой нагревательный элемент является экономичным, так как при изготовлении используются подручные средства.

Выбор баллона

Для изготовления печи выбирают баллон без видимых повреждений и дыр в металле. Наличие краски – не обязательный фактор. В процессе использования покрытие сгорит. Желательно, чтобы заранее был снят кран, а газ – выпущен.

Совет! Не стоит покупать новую емкость. Можно обратиться в ближайшие пункты приема металлолома или к знакомым. Сэкономленные деньги лучше пустить на покупку других материалов, услуги мастеров по работе с металлом и сваркой или личные цели.

Инструменты и материалы

Для выполнения работ потребуется:

  • газовый баллон;
  • металлический лист толщиной 3 мм;
  • арматура для изготовления колосника и ручек;
  • металлические уголки или остатки профильной трубы для ножек;
  • труба для дымохода диаметром 120 мм и длиной от 400 мм;
  • металлические прутья или арматура для каменки;
  • кирпичи для фундамента и облицовки места размещения печи;
  • сварочный аппарат и защитная экипировка;
  • электроды для сваривания металлических деталей;
  • болгарка и набор обрезных и зачистных дисков;
  • набор слесарных инструментов.

Подготовка стен

Небольшие печи имеют малый вес, поэтому делать под них специальный фундамент не имеет практического смысла. Но стены защищают обязательно.

При горении топлива выделяется большое количество тепла. Температура легко повреждает деревянные и легкоплавкие поверхности. Для защиты от повреждений облицовку стен и покрывают фольгой. Металл отражает температуру в помещение, снижает нагрузку на стену и увеличивает эффективность печи.

Обратите внимание! Облицовку кирпичом проводят по всей части, печь контактирует со стеной

Процесс изготовления

Начинают сборку печи из газового баллона после подготовки всех необходимых предметов. Это сбережет время. Изучив пошаговую инструкцию с чертежами и фото, вы узнаете, как своими руками построить самую эффективную печь для бани.

Порядок действий:

  1. Подготавливают газовый баллон. Если кран не был снят, проводят удаление и спуск остатков газа.
  2. Емкость заполняют водой, чтобы исключить воспламенение во время работы с болгаркой.
  3. Срезают верх. Для этого проводят линию по закругленной части. Этот отрез послужит дверкой.
  4. На срезанной верхушке закрывают отверстие для крана и приваривают ручку, замок и петли с внешней стороны.
  5. Баллон размещают горизонтально. В нижней части вырезают отверстие шириной 100 мм, отступив от задней части 200 мм. Это отверстие для выпадения золы. Для боков зольника к краям приваривают металлическую полосу шириной 70 мм. Низ зольника делают из отрезанной нижней части баллона или металлического листа. Лицевую часть зольника закрывают дверкой, присоединяют петли, ручки и шпингалет.
  6. По краям баллона с нижней части монтируют ножки и проверяют устойчивость конструкции. Если печь стоит и не шатается, работа выполнена правильно.
  7. В задней части емкости вырезают отверстие для дымохода, устанавливают кусок трубы и приваривают.
  8. Устанавливают дверь печи, прикрепив петли к корпусу. Также монтируют запирающий механизм. Проверяют плотность закрытия и проводят уплотнение при необходимости.
  9. Чтобы в зольник попадала только зола, изготавливают колосниковую решетку по всей длине печи.
  10. Устанавливают бак для нагрева воды. Котел изготавливают самостоятельно из металла или приобретают в готовом виде. В боковой части делают вырез для соединения с баллоном по диаметру емкости. Все места соединения тщательно проваривают, чтобы бак не пропускал воду. Крышу для емкости для воды делают съемной. Это упростит эксплуатацию. В нижней части монтируют кран для удобного спуска воды.
  11. Из остатков арматуры и прутьев делают каменку. Конструкцию выполняют в виде сетки и приваривают к верхней части печи. Расстояние между прутьями выбирают меньше размера используемых камней.

После окончательной сборки печку устанавливают в бане и налаживают дымоходную систему.

Обратите внимание! Перед первым использованием проводят пробный запуск. Цель такой проверки – выявить имеющиеся недостатки при работе

Важно довести воду до кипения

Важно довести воду до кипения

В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

Важно довести воду до кипения. В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

На видео показано, как сделать простую мобильную печь из газового баллона

На видео показано, как сделать простую мобильную печь из газового баллона.

Пошаговая инструкция изготовления буржуйки из стальной трубы

Буржуйка из трубы

  1. Используйте стальную трубу диаметром 0,4-0,5 м длиной 1 м, к которой нужно приварить ножки.
  2. Из стального листа вырежьте два круга того же диаметра, что и труба.
  3. В одном круге сделайте дверцу для топки и отверстие под поддувало.
  4. Длина колосниковой решетки равна длине буржуйки, а максимальная ширина – диаметру. Лучше всего использовать металлическую сетку шириной, которая немного меньше диаметра корпуса. Вставьте ее в трубу и приварите к стенкам.
  5. Приварите металлические круги к трубе. Следите за качеством шва, чтоб добиться герметичности печки.
  6. Около отверстия в круге прикрепите петли, на которые насадите дверцы.
  7. На крышке корпуса ближе к задней стенке сделайте отверстие диаметром 100 мм под дымоотводную трубу.

Улучшаем теплоотдачу

Самая большая проблема буржуек: неэффективное расходование тепла. Большая его часть буквально улетает в трубу с дымовыми газами. С этим недостатком эффективно борются в печах верхнего горения с дожигом дымовых газов по типу печи Бубафоня (тоже, кстати можно сделать из газового баллона) и Слобожанка.

Вариант буржуйки из пропановых баллонов со вторичным дожигом — КПД более высокий, чем у «обычных» моделей.

Еще один способ улучшения теплоотдачи — сделать дымоход длиннее, увеличив тем самым количество тепла, которое будет оставаться в помещении. При проектировании такого ломанного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.

Эта печка из газового баллона работает на дровах. Увеличили теплоотдачу сделав длинный ломанный дымоход

Еще один вариант использовать тепло дымовых газов — приварить к горизонтально расположенному баллону-корпусу вертикальный баллон-дымовой патрубок. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.

Такая буржуйка из газового баллона будет быстрее прогревать помещение

Можно сделать так, как делают в банных печах: вокруг металлической трубы поставить сетку, в которую насыпать камни. Они будут отбирать тепло у трубы, а потом отдавать его в помещение. Но. Во-первых, пока не нагреются камни, греться воздух будет медленно. Во-вторых, подойдут не все камни, а только круглые, которые есть вдоль речек. Причем однородно окрашенные без вкраплений. Другие засыпать нельзя: они могут от высоких температур разорваться не хуже осколочного снаряда, или выделять радон, который в значительных концентрациях очень вреден.

Решение можно подсмотреть у банных печей: соорудить на трубе сетку для камней

Зато у такого решения есть и плюсы: во-первых, труба не будет жечь. Камни выделяют ровное тепло. Во-вторых, после того как печь погаснет, они будут поддерживать температуру в помещении.

Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу печи. Но ту же идею можно выполнить с стационарном исполнении: в баллон буржуйки в верхней части вварить сквозные трубы. С одной стороны к ним приладить вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы была возможность регулировать температуру).

В верхнюю часть баллона вваривают трубы, которые проходят насквозь. С одно стороны к ним прикрепляют вентилятор, который гонит воздух через них, быстро прогревая помещение

Еще один вариант, позволяющий добиться активного движения воздуха вдоль стенок корпуса и не использовать при этом вентилятор: сделать вокруг корпуса на расстоянии 2-3 см кожух, но не сплошной, а с отверстиями внизу и вверху. По такому принципу работают печи «Булерьян» или металлические печи для сауны.

Один из вариантов такого кожуха вокруг горизонтально расположенного баллона виден на фото ниже. Через зазоры, которые есть внизу, засасывается холодный воздух, находящийся возле пола. Проходя вдоль раскаленного корпуса, он нагревается, и выходит сверху.

Это печка лежит на боку: кожух не сплошной, внизу и вверху есть приличные зазоры

Принцип не нов, но от этого не менее эффективен. Как выглядит готовая печка с таким кожухом, смотрите на фото ниже.

Буржуйка с улучшенной конвекцией вокруг корпуса для быстрого обогрева помещения

Вот еще один реализованный кожух, вокруг буржуйки из горизонтально расположенного баллона

Обратите внимание на нестандартное крепление дверки

Этот блестящий лист улучшает обогрев помещения

Самодельный котел из газового баллона для водяного отопления можно сделать по тому же принципу: вокруг баллона сварить водяную рубашку, а ее подключить к радиаторам. Только не забудьте, что в системе должен быть расширительный бачок объемом 10% от общего литража.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печки для дачи или гаража из кирпича и газового баллона.

https://youtube.com/watch?v=SMVD6li2QI4

Буржуйка своими руками

Простая однокамерная буржуйка, конечно, малоэффективна. Ей требуется дымоход с длинным горизонтальным коленом.

В условиях гаража, боровок неудобен – занимает место и разогревается до красна.

Небольшое техническое усовершенствование в виде камеры дожигания над топкой, делают буржуйку слегка пиролизной и более эффективной для гаража.

Габариты печи:

  • Высота – 45 см.
  • Глубина – 45 см.
  • Ширина – 20 см.

Порядок работы:

  1. На высоте 8 см. от днища устанавливается колосниковая решётка (это может быть металлическая пластина с прорезями).
  2. В верхней части печи делается две перегородки так, чтобы горячие газы дважды делали поворот, прежде чем выйдут в трубу (поворот или перевал, может быть и один, но два – эффективнее). Расстояния – по 8 см. между верхом и каждой из перегородок.
  3. Во фронтальной части устраивается дверца для выгребания золы (6 см. высотой). Удобнее будет удалять золу, если сделать по размеру выдвижной ящик.
  4. Сразу над колосниками делается топочная дверца (высота – 12 см.)
  5. Вверху вырезается отверстие для трубы (диаметром 10 — 15 см.). Материал в начале трубы нужно брать толще. Тонкий можно использовать на выходе дымохода.
  6. Врезается и обваривается труба.
  7. Печь ставится на небольшие металлические ножки (не менее 20 см).
  8. Можно сделать варочный кружок с крышкой. Диаметр может быть около 17 см.

Для изготовления печи подойдёт металл толщиной 5 мм.

Дымовые газы можно отводить через крышу, а можно сделать отверстие в стене. Наклон трубы – более 30 градусов.

Повышаем эффективность железных печек

Буржуйку стандартной конфигурации или двухходовую печку усовершенствуют с целью увеличить теплоотдачу. Проще всего это сделать, приварив к корпусу металлические уголки или трубы, которые выполняют функцию конвективного оребрения. Увеличивается общая площадь теплоотдачи, плюс к тому повышается интенсивность воздухообмена, за счет чего помещение прогревается заметно быстрее.

Прямоугольную буржуйку можно с одной или нескольких сторон обложить кирпичом — кладка послужит теплоаккумулятором, и печь продолжит обогревать гараж даже после полного прогорания закладки дров. Если корпус печи цилиндрический, с этой же целью изготавливается конструкция «бочка в бочке». В этом случае теплоакумулятором служит специальная засыпка между корпусом печки и внешней оболочкой.


Конструкция печи «бочка в бочке» для отопления гаража

Печь в гараж изготавливается из двух бочек разного диаметра. У той, что послужит кожухом, срезают крышку, в боковой части прорезают отверстие для топочной дверцы, расположив его не ниже 12 см от днища. Края отверстия загибают внутрь, как и верхний край самой бочки. Дверку изготавливают из листового железа, в нижней части просверливают несколько отверстий для притока воздуха, приваривают петли, ручку и задвижку.

Сделанный кожух с прикрепленной дверцей, устанавливают на основание из швеллера или кирпича (между днищем печки и полом важно оставить воздушный зазор, поэтому основание не должно быть сплошным). На днище кожуха засыпают слой гальки, смешанный с песком, сухой глиной или грунтом (не торфянистым)

Засыпку предварительно прокаляют. Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества.

Слой засыпки на дне слегка утрамбовывают, чтобы не оставалось пустот. В бочке, которая послужит внутренним корпусом печки, вырезается отверстие, соответствующее отверстию в кожухе, его края также загибают внутрь. В верхней торцевой части корпуса, ближе к краю, просверливают отверстие для дымохода и вваривают патрубок. Остальное пространство крышки при необходимости используется в качестве варочной панели.

Внутренний корпус требуется установить по одной оси с кожухом, чтобы слой засыпки был одинаков по всей окружности. Вокруг отверстий для топливника закрепляются обтесанные в размер плитки из кирпича или камня, крепятся они на глиняный раствор. Остальное пространство между корпусом и кожухом заполняется засыпкой.


Схема устройства отопительного агрегата: вид спереди, вид сверху


Вид отопительного устройства в разрезе

Нижняя часть печи из газового баллона изготавливается по стандартной технологии. У будущей тепловой пушки требуется обустроить отсек для нагрева воздуха. С этой целью срезается верхняя часть корпуса, вваривается горизонтальная круглая пластина, диаметр которой соответствует внутреннему диаметру баллона. На верхнюю часть пластины предварительно приваривают полоски стали – они служат ребрами воздухообменника и повышают эффективность нагрева.


Отсек для нагрева воздуха с ребрами из стали

С противоположных боков крышки получившейся воздушной камеры просверливают отверстия и приваривают патрубки. С приточной стороны требуется установить небольшой вентилятор, чтобы увеличить интенсивность воздушного потока. Мощность вентилятора зависит от размеров помещения. Патрубок для дымоходной трубы вваривается ниже воздушной камеры.

Недостатки применения кирпичных печей в гараже

  1. Долго прогревается. Как правило, для того, чтобы обеспечить хороший подогрев воздуха, необходимо топить печь около 1-1,5 часа. Что неудобно при редких и непродолжительных посещениях.
  2. Теплоотдача кирпича составляет 0,5 кВт с 1 м2 поверхности. Таким образом, для качественного отопления необходима печь больших размеров, что затруднительно обеспечить в небольших гаражах.
  3. Необходимо проводить ежедневную растопку, для сохранения эксплуатационных свойств печки. Также глина, которая используется при её постройке, не переносит сырости и перепадов температуры. В противном случае температура в помещении опустится ниже приемлемой.

Можно прийти к выводу, что печь в гараж, собранная из кирпича своими руками, подходит только для крупных помещений с хорошо утеплёнными стенами. Или же ее нужно выбирать, если гараж в действительности используется под мастерскую, где планируется часто проводить время.

Сооружение печной конструкции

Кладка печи проводится по установленному алгоритму. Процесс выглядит следующим образом:

  1. Для начала выкладывается основание. Для этого предварительно проводится разметка и проверяются диагонали. Важным фактором является правильная геометрическая фигура.
  2. Проводится кладка стенок, сплошными рядами. При этом первые два ряда нужно выложить горизонтально. Также, в дальнейшем, каждый ряд должен проверяться на наличие перекосов.
  3. Устанавливаются дверцы. Начиная с третьего рядка, крепление дверцы осуществляется с использованием проволоки и металлических креплений.
  4. Проводится выкладка камеры сгорания, примерно с третьего по шестой ряды.
  5. В седьмом ряду делается «крышка», с отверстием по центру, размером в один кирпич.
  6. Следующий ряд нужно выложить поперёк, чтобы появилось расширение. А потом ещё один выложить «на ребро».
  7. Далее нужно сделать сужение, выложив кирпич, как в прежних рядах. В завершение нужно ещё раз сделать кладку «на ребро» и дополнительно выложить кирпич поперек отверстия.

стандартная конструкция

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для  сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Заключение

Металлическая печь для гаража своими руками является отличным и экономным вариантам для автовладельцев. Материал для ее изготовления можно достать буквально «под ногами». В ход пойдут старые баллоны, колесные диски, трубы, листы железа. Но чтобы такая печь прослужила владельцу долгие годы, необходимо брать только качественный и толстый металл.

Любые заводские или самодельные печи требуют обязательного соблюдения правил техники безопасности при работе с ними

Обязательно нужно помнить, что оксид углерода – опасный и незаметный убийца, поэтому вопросам вентиляции и герметизации сварных швов при использовании таких устройств, следует уделять повышенное внимание. При работе по созданию собственной печи необходимо пользоваться средствами индивидуальной защиты, а также производить пробный розжиг печки только на открытом воздухе

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
