Ломаная мансардная крыша: требования, проектирование и сооружение, выбор кровельного материала, утепление, характерные ошибки при строительстве

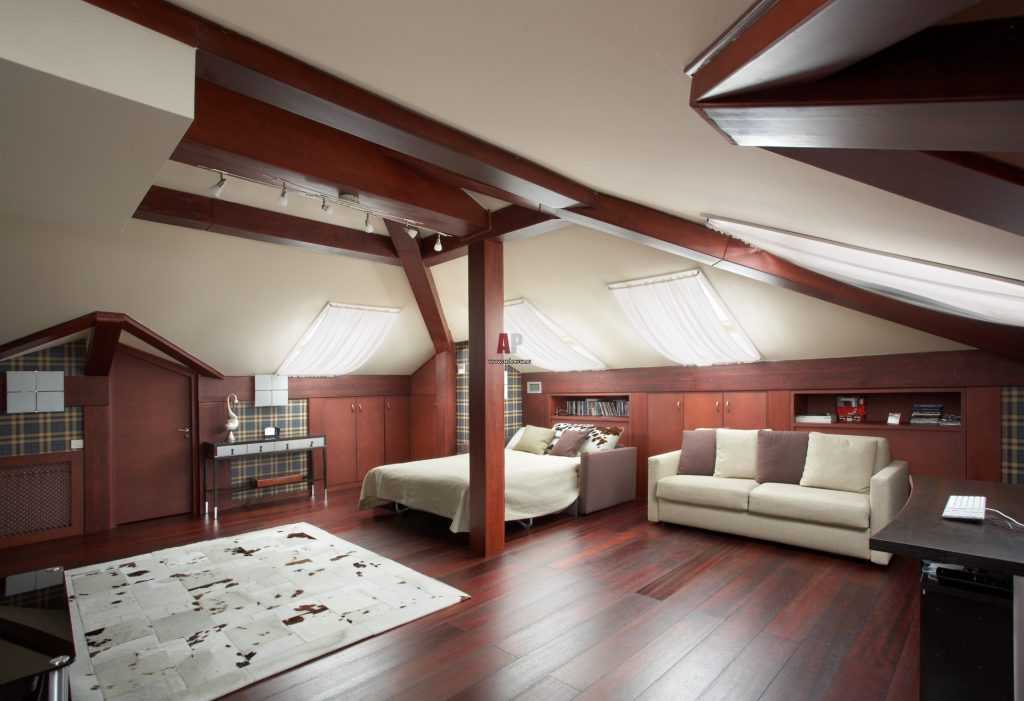

Материалы для облицовки стен, полов и потолка

Мансардное помещение делают начиная со скатов, потом фронтоны и заканчивают потолком. Возможные материалы для ремонта:

  1. Гипсокартон подойдет для отделки потолка, стен, изготовления встроенной мебели и полок. Под ним легко разместить электропроводку, водопроводные и канализационные трубы.
  2. Вагонка требует больше времени, но отделка обладает большей жесткостью, внешне напоминает древесину, экологически безвредна. Перед использованием ее нужно пропитать противопожарными препаратами.
  3. Блокхаус создает впечатление, что помещение выполнено из оцилиндрованных бревен.
  4. Сайдинг или фанера более экономичны.
  5. В качестве напольного материала подойдет ДСП.

Как правильно посчитать угол наклона

Основными факторами, влияющими на уклон кровли при ее устройстве, являются:

  • Природные факторы — климатические условия, где планируется строительство (ветровые и снеговые нагрузки);
  • Характеристики кровельного материала.

Наиболее оптимальным наклоном крыши является угол в 20-30 градусов. В снежных широтах предлагается делать уклон не менее 45 градусов.

В таком случае снег будет легко сходить с крыши. Поскольку конструкция мансардной крыши — двускатная либо ломаная двускатная, будем рассматривать угол уклона в этом аспекте.

Геометрическая форма двускатной крыши — равнобедренный треугольник, поэтому для вычисления высоты конька в зависимости от наклона скатов, следует использовать формулу тригонометрического выражения для прямоугольного треугольника.

ВАЖНО!

Устройство ломаной мансардной крыши отличается наличием на скатах граней, причем нижняя плоскость ската опускается к основанию крыши под более крутым углом.

Поэтому здесь имеется два уклона — верхний, строится в соответствии с общепринятыми нормами; нижний — крутой, в зависимости от размеров дома и полезного чердачного пространства.

Угол наклона нижней плоскости чаще всего составляет 70 — 80 градусов.

В расположенную под таким уклоном кровлю удобно монтировать чердачные окна, которые в силу своего расположения будут надежно защищены от осадков.

Металлические стропила для кровли: плюсы и минусы

20 Октября 2021 Немного о стропилах

Стропила — это несущая система скатной кровли состоящая из наклонных стропильных ног, вертикальных стоек и наклонных подкосов.

Стропила могут быть наслонными и висячими.

Наслонные стропила концами опираются на стены здания, а средней частью — на промежуточные опоры. Висячие стропила опираются только концами на стены здания. Висячие стропила устраивают в том случае, если ширина дома достаточно большая, а промежуточные опоры отсутствуют.

В индивидуальном строительстве используют деревянные либо металлические стропила.

Конструкцию из металла, как правило, применяют в том случае, когда необходимо сделать крышу более жесткой и прочной. Еще один безусловный случай выбора металлических стропил — когда дом строится из бруса, длина которого составляет более 10 м.

В последней ситуации металлическими будут не только сами стропила, прогоны и опоры коньков. Вместо деревянного мауэрлата — бруса, уложенного сверху по периметру стены и служащего нижней опорой для стропил, — укладывают мощный швеллер. Стропильные ноги к нему крепят сваркой.

При этом металл никоим образом не должен соприкасаться с деревом: при изменении температурного режима металлом выделяется конденсат, который при попадании на древесину вызывает ее гниение. Дерево от металла изолируют с помощью рубероида.

Плюсы металлических стропил

Помимо обеспечения металлическими стропилами высокой прочности и жесткости кровли, у таких стропил есть и другие преимущества.

По сравнению с деревянными они гораздо более долговечны, срок их службы — более ста лет.

Металлические стропила не подвержены гниению, не боятся ни грызунов, ни грибка и плесени. От коррозии их защищает оцинковка.

Существенный плюс такой стропильной системы — ее негорючесть и пожаробезопасность. В случае пожара металлические стропила будут какое-то время сдерживать огонь и предотвращать обрушение кровли.

Металлические стропила можно устанавливать в любое время года.

Высокие прочностные характеристики металлических стропил позволяют при их использовании выбирать любые, даже очень тяжелые кровельные материалы.

Минусы металлических стропил

Металлические стропила обладают значительной массой. Отсюда — дополнительные сложности при транспортировке и необходимость использования специальной техники для их подъема на нужную высоту и установки.

Металлические стропила существенно утяжеляют здание в целом, значит, ему потребуется более мощный фундамент, что, в свою очередь, ведет к удорожанию строительства.

И сами по себе металлические стропила — дорогое удовольствие для индивидуального застройщика.

Наслонные металлические стропила фиксируются сваркой, и в области сварных швов впоследствии появляется ржавчина.

В промышленном строительстве стропильные системы делаются из цельного металла: балок, уголка, швеллера. Индивидуальные застройщики для облегчения веса конструкции вместо цельного металла нередко применяют квадратную «трубу». Эта «труба» способна усиливать звуковые волны, поэтому в таком случае вполне можно получить «поющую» крышу. Кроме того, в металлической трубе, как ее ни изолируй, — все равно будет скапливаться конденсат, приводящий к деформации и разрушению металла.

Как сделать двухскатную крышу своими руками

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую двухскатную крышу можно и самостоятельно.

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

https://youtube.com/watch?v=n4Wxnq-oiTU

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка на двухскатную крышу

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Крепление деталей

Естественно, все детали крыши нужно закрепить между собой.

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу

Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь

«Как сделать двухскатную крышу своими руками»

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!4Мне не нравится!2

Следите за нашим Яндекс Дзен каналом. Расскажи друзьям в :

Мансардная крыша

Такой способ организации может быть выполнен в двух видах:

  • Мансардная двускатная. При таком устройстве высота от нулевого уровня крыши до конька составляет до 4-х метров, а угол наклона крыши достигает 55 градусов. Однако ввиду сильной скошенности стен, полезным оказывается лишь пространство в середине.
  • Мансардная ломаная — это разновидность двускатной крыши. Такое устройство кровли отличается от обычного двускатного устройства наличием стыков на плоскостях. Плоскость каждой стороны, спускаясь под определенным углом делится на две части. Вторая часть, более низкая, при этом приобретает еще больший угол падения. Визуально геометрия такой кровли получается ломаной.

Основное преимущество ломаного мансардного типа состоит в том, что позволяет избежать значительных финансовых издержек и при этом существенно увеличить полезное пространство дома.

Ведь организовать такое устройство легче и дешевле, нежели построить дополнительный этаж с последующим укрытием кровлей.

Кроме того, при помощи крыши мансардного типа можно существенно преобразить уже имеющийся дом со старой крышей.

ВНИМАНИЕ!

Следует иметь в виду тип фундамента всего здания, чтобы произвести правильный подбор кровельного материала.

Двускатная мансардная крыша

Установка стропил для двухскатной крыши своими руками

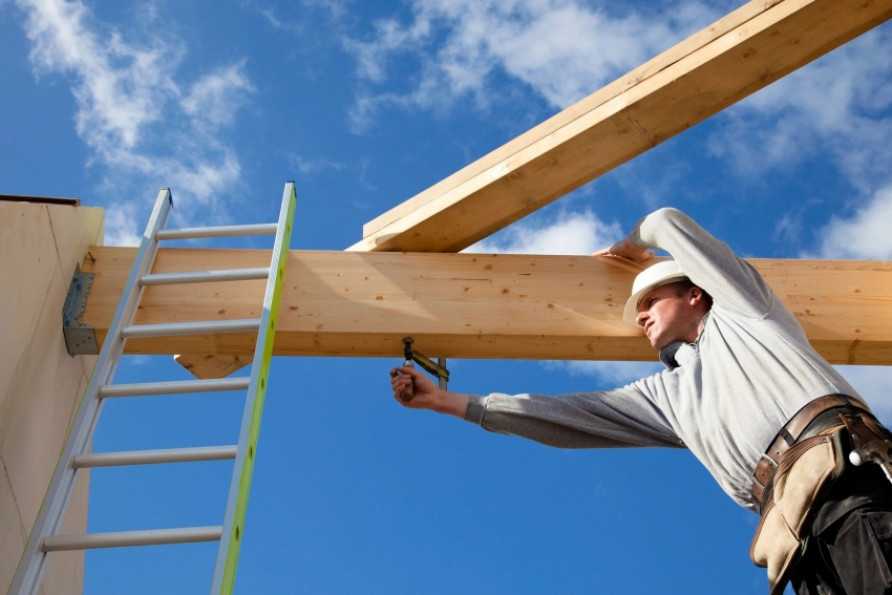

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

  • симметрично по центру;
  • со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

  • Анкера, которые незаменимы для монолитных материалов.
  • Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
  • Скобы.
  • Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
  • Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

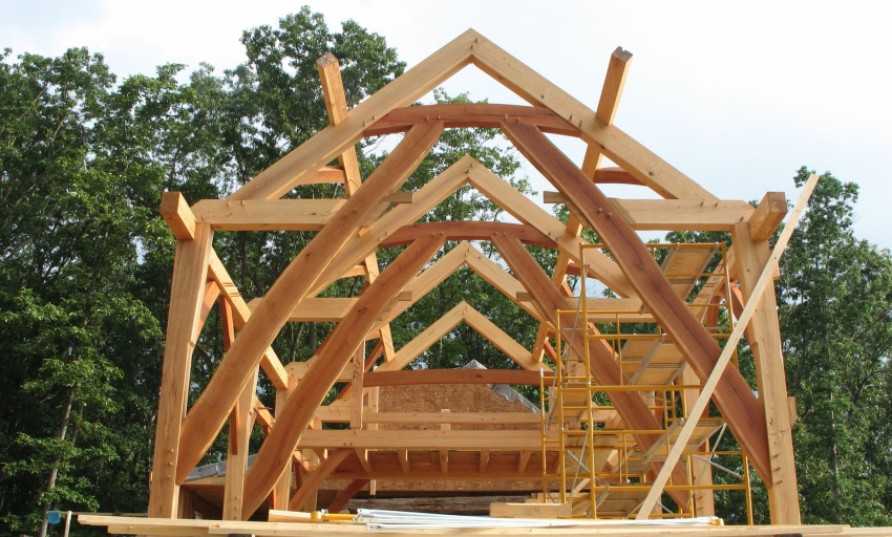

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

  • Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
  • Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

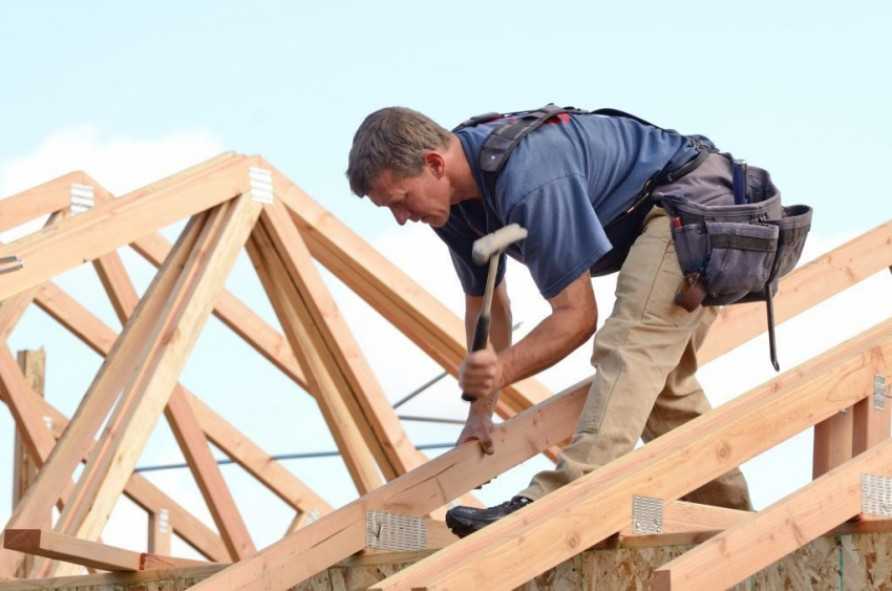

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

  • мягкая кровля укладывается на сплошную обрешетку без зазоров;
  • для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
  • шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Обзор мансардной крыши, особенности

Поскольку пространство мансардной крыши всё же является частью жилья, она имеет некоторые особенности. Стенами в таком помещении будут скаты кровли. В них должен быть заложен увеличенный слой теплоизоляции. Его количество зависит от климата региона, в котором вы проживаете, и пиковых показателей перепадов температуры.

Немаловажной является и гидроизоляция, ведь именно крыша защищает жилище от атмосферных осадков. Чаще всего она представляет собой плёночный материал, который защитит теплоизоляцию от попадания на неё влаги

Третьим слоем такой конструкции служит изоляция от пара, который поступает из жилого помещения. Ввиду разницы температур, он может привести к образованию конденсата, капли которого со временем нанесут кровле существенный вред.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

  • Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
  • Не усложняется поверхность крыши, так как она остается ровной.
  • Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами

Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Определения

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

Вот основные виды мансардных крыш:

Изображение Тип и краткое описание

Односкатная: единственный скат кровли опирается на капитальные стены разной высоты. Для эффективного использования всей площади мансарды меньшая из стен должна иметь высоту не менее 1,5 метров, что подразумевает увеличение затрат на строительство.

Двускатная: представляет собой в разрезе равнобедренный или (реже) несимметричный треугольник. Использует полезную площадь менее эффективно, чем ломаная.

Вальмовая: вариант четырехскатной с двумя парами скатов разной площади.

Полувальмовая крыша отличается от вальмовой наличием укороченных вертикальных фронтонов.

Ломаная имеет два ската с переменным уклоном. Она выгодна наиболее рациональным использованием площади мансардного помещения: участки с низким потолком у боковых стен имеют минимальные размеры.

Как рассчитать стропильную систему

Прежде чем рассчитать стропильную систему, выделим ее основные системообразующие элементы:

  • Стропила;
  • Стойки;
  • Мауэрлат;
  • Подкосы;
  • Обрешетка;
  • Конек;
  • Кровля;
  • Элементы соединения.

Также следует запомнить несколько правил:

  1. Для строительства составляющих каркаса необходимо использовать балки сечением 100*100 мм.
  2. Влажность дерева должна составлять не более 15 %.
  3. Деревянные элементы необходимо обработать антисептиком.

Для расчета всех элементов первым делом определяются постоянные и временные нагрузки, которым подвергается стропильная система.

К таким относятся: собственный вес кровли и явления природы в виде ветра, дождя и снега. В зависимости от этого и выбора соответствующего кровельного материала вычисляется угол наклона скатов.

После определения уровня требуемого наклона скатов, рассчитывают общую нагрузку на стропила. Для этого суммируют вес стропил, обрешетки и кровельного покрытия в расчете веса элемента на 1 м.кв.

Значение, которое получилось вследствие этого умножают на повышающий коэффициент 1.1 -1.4. Получаемая цифра нагрузки, в зависимости от материала кровли и утеплителя составляет от 35 до 50 кг. на 1 м.кв.

Это постоянная величина нагрузки, к которой прибавляются периодические нагрузки в виде снега или ветра.

Для определения данных нагрузок пользуются соответствующими картами для отдельно взятых регионов. Снеговая нагрузка может варьироваться от 80 до 150 кг на м.кв.

Ее следует умножить на значение 0,7 если уклон крыши от 25 до 60 градусов. От этого значения зависит, следует ли устанавливать двойные тропила и сплошную обрешетку.

После расчета нагрузки на площадь кровли и на квадратный метр рассчитывают сечение стропил. Количество стропил определяется длиной пролета крыши и составляет от 70 до 120 м, в зависимости от длины пролета скатов.

Как рассчитать площадь ломаной крыши

Когда мы имеем дело с обычной двускатной крышей, ее поверхность представляется в виде двух прямоугольников, подсчитать площадь которых можно путем умножения длины на ширину. Умножив значение на 2 получим общую площадь плоскости крыши.

Как рассчитать мансардную крышу? В случае с определением мансардной ломаной крыши дело обстоит сложнее в силу того, что в таком устройстве, помимо разделенного на две части ската, могут присутствовать дополнительные элементы (окна, балконы, террасы, выходы на крышу).

В таком случае следует разделить поверхность кровли на составные элементы и подсчитать их площадь отдельно. Сумма всех площадей элементов, полученная при этом и будет являться площадью крыши

Например:

При длине основания дома 10 м., ширине основания 8 м., планируется построить мансардное помещение полезной шириной 5 м., высотой до ребер скатов 2,5 м. и высотой в середине до конька 3,5 м.

Ширина свеса кровли планируется 50 см.

Длина боковых стропил при этом получается 3,42 м., длина коньковых стропил — 2,69 м.

Теперь следует вычислить площадь верхних и нижних граней.

Умножаем длину боковых стропил на длину основания крыши. Получается 34,2 м.кв. Сумма двух нижних граней — 68,4 м.кв

При умножении длины коньковых стропил на длину крыши получаем 26,9 м.кв. Складываем две верхние грани. Получаем 53,8 м.кв

Соответственно общая площадь крыши получается 122.2 м.кв.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

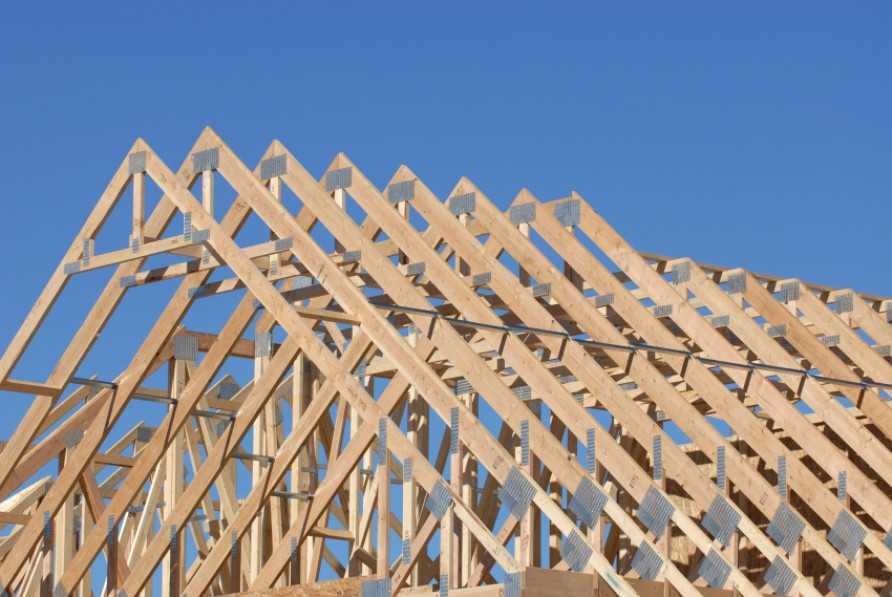

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
