Способы соединения проводов между собой

Правила соединения медных и алюминиевых проводов

Несмотря на то что не рекомендуется соединять медный и алюминиевый кабели, часто возникает такая необходимость. Безопасно решить вопрос можно несколькими способами:

  1. Размещением между проводниками третьего материала. Для этого лучше использовать неактивный металл, например латунь, чтобы не начинался электролиз. Сталь имеет высокую проводимость, поэтому место соединения все равно будет нагреваться. Такой вариант подходит только для сетей с небольшими нагрузками.
  2. Надежной защитой места контакта от влаги. Полностью герметизировать соединение сложно, и не всегда это получается надежно. Есть специальные пасты, препятствующие поступлению влаги и кислорода, поэтому провода не окисляются и электролиз не начинается.

Как соединить между собой алюминиевый и медный провод — проверенные способы

Согласно современным стандартам, проводка в жилых, общественных и производственных зданиях должна делаться из провода, который имеет медную жилу. Однако в некоторых старых помещениях еще можно встретить алюминиевые аналоги.

Оптимальный вариант в этом случае – полная замена электросети. Но если это нецелесообразно по экономическим или техническим условиям – можно сделать соединение алюминиевых и медных проводов между собой без ухудшения эксплуатационных качеств и безопасности.

Проблема соединения

При неправильном выполнении соединительного контакта между проводниками из различных материалов можно наблюдать интенсивный процесс окисления, и как следствие – разрушение одного из проводников. Это связано с различным значением электрохимических потенциалов, возникающих при контакте металлов различного вида.

Для сохранения целостности соединения не допускается соприкосновение материалов, у которых значение потенциала превышает 0,6 мВ.

В противном случае будут наблюдаться следующие процессы:

  • Наличие паров воды в воздухе станет катализатором для начала реакции окисления. Т.е. чем выше влажность – тем быстрее произойдет разрушение металла.
  • Уменьшение толщины жилы кабеля приведет к нарушению плотного прилегания проводов. Это может стать причиной потери контакта или короткого замыкания.
  • Алюминий характеризуется повышенной степенью текучести. Поэтому при его разогреве из-за возникающего резистивного эффекта может произойти деформация жилы.

Во избежание этих явлений рекомендуется предварительно обработать медный провод оловянно-свинцовым припоем. Это даст возможность выбрать из нескольких видов соединения проводки меди и алюминия.

Метод скрутки

Это наименее трудоемкий и простой способов создания единой цепи из проводников. Он не требует применения специальных инструментов и расходных материалов. Его суть заключается в обвивании жил друг с другом.

Методы скрутки проводки

Основным недостатком скрутки является возможная потеря контакта между жилами проводки. Это возникает в результате различного значения теплового расширения материалов. Именно это является причиной появления нежелательного резистивного эффекта.

Также нужно учитывать правила выполнения такого соединения. Жилы должны обвивать друг друга. Наиболее часто встречающая ошибка – когда геометрия одного провода остается неизменной, а другой образует вокруг него спираль. Такое соединение является крайне ненадежным.

Резьбовой контакт

Для проводки большого диаметра можно применить резьбовое соединение. Для этого потребуется винт, гайки и пружинные шайбы. Кабель зачищается на расстояние, равное длине окружности соединительного элемента. Затем устанавливается пружинная шайба и одна опорная гайка. Жила обматывается вокруг винта и снова устанавливается шайба.

Для лучшего контакта рекомендуется залудить концы жил. Это же в обязательном порядке необходимо сделать, если соединяются многожильные провода, типа РКГМ и подобных. Основным недостатком этого способа является низкая степень безопасности эксплуатации. Вся конструкция при подключении к электросети будет под напряжением. Заизолировать ее будет крайне трудно.

Монтажные колодки

Для формирования надежных и долговечных соединений лучше всего использовать монтажные колодки. Их корпус изготавливается из полимерных материалов, которые не проводят электрический ток. Внутри располагаются контакты, к которым присоединяются провода.

Для правильной установки необходимо зачистить монтажный конец провода на длину, равной углублению колодки. Обычно этот параметр составляет около 5 мм. Затем с помощью встроенных механизмов следует зафиксировать жилу в конструкции.

По виду соединения колодки разделяются на два типа.

  • Резьбовая фиксация. Ее механизм аналогичен способу, описанному выше. Провод помещается между зажимной шайбой и винтом, расположенным на болте.
  • Пружинный зажим. Для фиксации жилы необходимо установить ее зачищенный конец в монтажное отверстие. В зависимости от конструкции колодки дальнейшее крепление может быть неразъемным (одноразовым) или рычажным. Последний вариант приемлем в том случае, если впоследствии нужно будет демонтировать соединение.

Кроме этих способов для соединения медного и алюминиевого проводов нередко применяют заклепочник. Однако он не отличается высокой надежностью, так как после формирования заклепки нельзя будет регулировать степень зажима жил.

Плюсы алюминия

Данный материал для укладки проводки имеет определенные преимущества:

  1. Легкость. Если сравнивать с другими материалами, алюминиевая проводка имеет значительно меньший вес.
  2. Устойчивость к воздействию коррозии. Алюминиевый материал меньше подвержен разрушительному действию. Когда такой тип проводников взаимодействует с воздухом, происходит его окисление. Но за счет образования пленки на структуре кабеля материал надежно защищается от дальнейшего разрушения.
  3. Стоимость. Сам по себе алюминий — недорогой металл. Поэтому он нашел широкое применение в изготовлении силовых проводников. Благодаря небольшому весу и доступной цене алюминий считается оптимальным вариантом для укладки воздушного ввода.
  4. Большой выбор проводников различных видов. Если при ремонте помещения надо осуществлять монтаж и подключать силовые кабели, то можно использовать изделия типа СИП. Для реализации внутренней проводки применяются варианты АПБПП, АППВ, АПВ.

Об особенностях использования таких кабелей, а также об их преимуществах рассказал канал «Chipdip».

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Сделать это очень просто

  • Канцелярским ножом аккуратно надрезаем и снимаем изоляцию из проводов примерно на 6-7 см. Не ставьте нож перпендикулярно, таким образом можно надрезать жилу провода. Лучше это делать под углом, примерно так, как затачиваете карандаш.
  • С помощью паяльника покрываем медный провод припоем. Для этого набираем на жало паяльника припой и окунаем в канифоль. После того как канифоль расплавится, очень быстро проводим жалом по проводу.
  • Убеждаемся, что медный провод хорошо облужен. Припой должен полностью покрыть провод.
  • Делаем скрутку облуженного медного и алюминиевого проводов. Хорошая скрутка должна занимать в результате примерно 4 см.

Способ хорош тем, что не требует наличия зажимов, или если болтовое соединение не помещается в коробку.

Несмотря на то, что способ простой и быстрый, все же, если громоздкость соединения не является проблемой — лучше использовать резьбовое соединение, оно будет более надежным. Резьбовое соединение проводов из меди и алюминия
тоже выполняется довольно просто. Для такого типа соединения необходимо подготовить пружинную шайбу, три простые шайбы и гайку. Если проводники имеют диаметр жил до 2 мм, выбираем винт М4.

При ремонте (пусть даже и косметическом) мы нередко сталкиваемся с необходимостью приведения в порядок электропроводки. В старых домах бывает так, что провода являются едва ли не ровесниками хозяев квартиры, а потому просто необходимо заменить целые участки проводки.

Но вот в этом-то и заключается основная проблема: очень часто старые провода сделаны из алюминия, а для замены у вас есть только кусок Сразу оговоримся, что по всем правилам стыковать их строго запрещено, но ситуации бывают всякие.

Так что в этой статье мы обсудим алюминиевые и медные их, дабы не стать виновником короткого замыкания и пожара?

Советы

  1. При использовании болтового соединения, необходимо помнить о текучести алюминия – зажимной болт требуется периодически подтягивать, чтобы алюминий со временем не вытек. При этом, механическое давление на кабель без напряжения не должно превышать 150кг/см2. Когда наконечник плакирован медью, давление не должно превышать 100кг/см2. При нагревании проводов под напряжением, максимальное давление – не больше 200кг/см2. Если превысить данные значения, алюминиевый кабель под напряжением «потечет».
  2. Если у вас нет другого выхода, кроме как воспользоваться простой скруткой, необходимо помнить, что контакт получится более надежным при использовании сертифицированных колпачков СИЗ. Помните, что любые контакты кабелей, покрытые только изоляционной лентой, не рекомендуются.
  3. Для быстрой и качественной спайки алюминиевых кабелей необходимо заменить канифоль качественным минеральным маслом (для швейных машин), либо оружейным маслом.
  4. Выбирая самозажимные клеммы, рекомендуем прочитать маркировку, на которой отображено количество и площадь сечения кабеля, на которые рассчитано устройство.
  5. Любое механическое соединение алюминиевого провода с медным возможно только тогда, когда последний покрыт оловянно-свинцовым припоем.

В жилых домах, которые строились в советские времена, электрическая проводка выполнялась алюминиевыми проводами. Современную бытовую сеть профессиональные электрики предпочитают делать проводами из меди. Поэтому хотим мы этого или нет, но зачастую приходится сталкиваться с такой проблемой, как соединить медный и алюминиевый провод. Не слушайте тех, кто будет вам рассказывать, что этого делать нельзя категорически. Конечно, не все способы подходят для данного случая, тем не менее, соединение электрических алюминиевых и медных проводов – это вполне решаемая задача. Главное выполнить всё правильно.

Эти два металла обладают разными химическими свойствами, что сказывается на качестве их соединения. Но нашлись умные головы, которые придумали, как соединять два проводника, исключая при этом прямой контакт между ними.

Мы рассмотрим все существующие варианты того, как можно соединить медный и алюминиевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обыкновенной скруткой и в чём причина такой несовместимости?

Скрутка

В редких случаях, алюминиевый провод можно соединить методом скрутки. Сразу стоит отметить, что этот метод очень ненадежный и даже несмотря на то, что в советское время его использовали сравнительно часто. Отчасти объясняется это тем, что в прошлом количество бытовых приборов и соответственно нагрузки на проводку было меньше. Теперь картина выглядит иначе.

Более того, срок такого соединения зависит от разных факторов, например, нагрузка по току, влажность и температура. Если температура повышается, то металл расширяется, из-за чего расширяется зазор между проводами. Это может привести к переходному сопротивлению, место контакта будет греться и после этого образуется окисление и, в конце концов, контакт полностью нарушится. Однако такой процесс продолжается долгое время, поэтому для временных соединений метод скрутки допустим.

При соединении алюминия таким методом, важно придерживаться таких правил:

  • Провода должны равномерно обвивать друг друга.
  • Если провод толстый, то витков должно быть не более трех, а для тонкого не меньше пяти.
  • Если соединяется медный и алюминиевый провод, то медный обязательно нужно залудить.
  • В качестве изоляции контакта рекомендуется использовать термоусадочную трубку.

Скрутка

Конечно, делать скрутки в среде профессиональных электриков считается моветоном и едва ли не нарушением профессиональной этики, но в жизни случается всякое, а потому от необходимости производить такое соединение никто не застрахован.

Какие же советы можно дать в этом случае? Начнем с того, что скрутка алюминиевого и медного провода допускается только после тщательной зачистки алюминиевого участка. Если медный провод представлен в многожильном варианте, его обязательно следует не только скрутить в одну «косичку», но и покрыть припоем для лучшего контакта.

Скрутку следует делать как можно более аккуратно, не допуская обламывания проводов. Концы ее рекомендуется закрыть специальным изолирующим колпачком, который можно купить практически в каждом хозяйственном магазине.

Наконец, мы уже неоднократно писали о том, что скрутка ни в коем случае не должна находиться в помещении с повышенной влажностью воздуха. В таких условиях соединение разрушается едва ли не моментально.

Словом, производить соединение медных и алюминиевых проводов хоть и не рекомендуется профессиональными электриками, но при использовании простейших средств вы вполне можете его выполнить, не подвергая при этом свой дом опасности пожара.

Проводка в домах старой проводки чаще всего не отвечает требованиям, сложившимся в наше время. Использование множества бытовых приборов и повышенные нагрузки предполагают замену целых участков или всей распределительной системы в квартире или доме. При этом учитывайте основные правила, как соединить алюминиевый провод с медным
токопроводником для того, чтобы не допустить аварийных ситуаций.

Ведь ситуация, когда требуется сделать вставку из медной проволоки в имеющуюся алюминиевую проводку, встречается очень часто. Делать это не рекомендуется, но если уж пришлось столкнуться с подобной проблемой, надо предпринять все для того, чтобы избежать пожара вследствие .

Метод пайки

Одним из самых надежных методов соединения считается пайка алюминиевых проводов. Кроме надежности, эта технология более проста чем, например, сварка. Однако спаять алюминиевые провода не так просто как медные. Причина этого – уникальная способность алюминия практически мгновенно окисляться на воздухе, образуя пленку, которая и мешает нормальному нанесению припоя.

Поэтому процесс пайки алюминия достаточно трудоемок и требует определенных знаний и навыков. Чтобы выполнить соединение алюминиевых жил между собой при помощи пайки применяется механический способ удаления окисла и одновременное нанесение на очищенные участки паяльной кислоты. Рассмотрим этот процесс подробнее.

Технология выполнения пайки

Как правило, электрическая разводка в квартире выполнена одножильным проводом. Именно этот вариант мы и будем рассматривать. Итак, чтобы спаять два алюминиевых провода между собой, нужно придерживаться следующей инструкции:

Жилы зачищаются от изоляции примерно на 4–5 см

Действовать нужно осторожно, чтобы не повредить металл; Затем оголенные концы обрабатываются мелкой наждачной бумагой и скручиваются между собой При этом важно, чтобы провода обвивали друг друга. Наматывания одной жилы на другую лучше избегать: такое соединение будет некачественным, пропаять его не удастся; Полученная скрутка еще раз обрабатывается наждачной бумагой, после чего на нее наносится немного паяльной кислоты Это агрессивное вещество не дает вновь образовываться пленке окислов; Затем канавки скрутки аккуратно заполняются расплавленным припоем

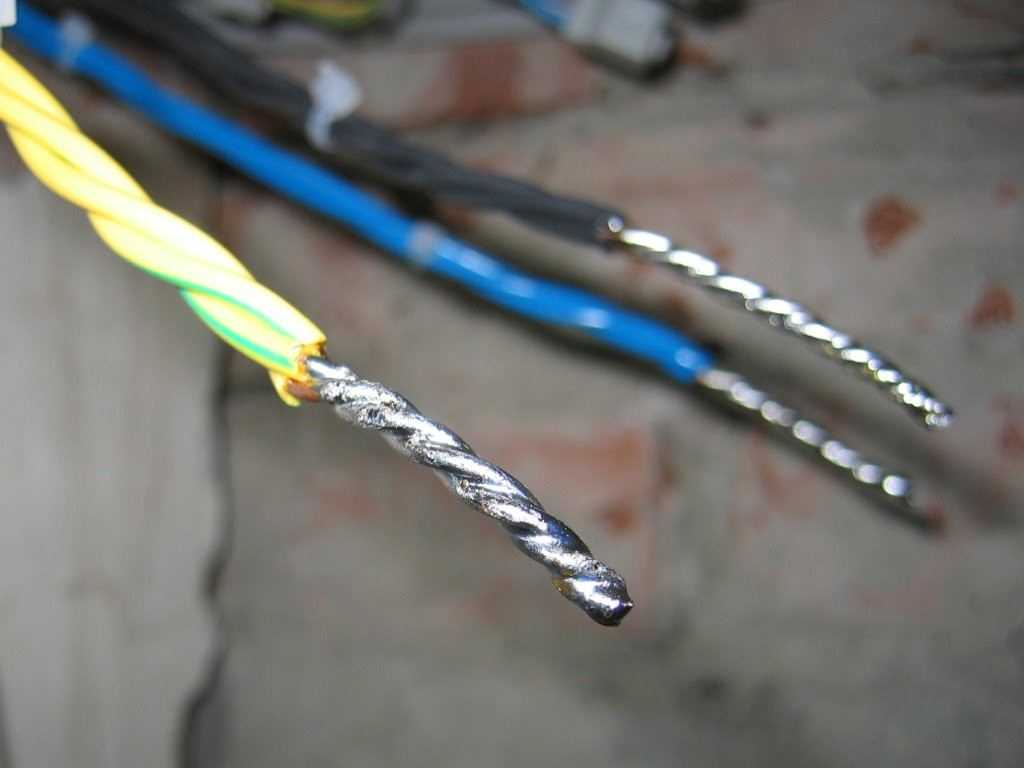

Благодаря кислоте, припой хорошо схватывается с алюминием; На конце скрутки обычно делают небольшое утолщение из припоя, чтобы концы не цеплялись при монтаже

Благодаря кислоте, припой хорошо схватывается с алюминием; На конце скрутки обычно делают небольшое утолщение из припоя, чтобы концы не цеплялись при монтаже.

После того как соединение выполнено, рабочую поверхность проводов нужно обработать щелочью и промыть водой, чтобы удалить остатки кислоты. В противном случае кислота продолжит разъедать изоляцию и металл.

Просушив спайку, приступают к ее изоляции. Для этих целей используют кембрики, колпачки или обычную изоленту. Дополнительно можно обработать скрутку водостойким лаком, если предполагается эксплуатация во влажной среде.

Способы правильного соединения

Итак, существуют несколько вариантов правильного соединения алюминиевых и медных проводов, и начну я с самого простого.

Ваго клеммник

Самым быстрым и простым вариантом соединения является использование WAGO клеммников. Главным преимуществом такого варианта является быстрота и простота соединения. Ведь достаточно просто зачистить провода, вставить их в гнезда и защелкнуть соединитель.

Так же для соединения алюминиевых проводов есть модификации со специальной пастой, которая не дает алюминию окисляться и таким образом снижается переходное сопротивление, а значит нагрева не будет по этой причине.

Кроме этого вы можете даже соединить таким клеммником одножильный алюминиевый провод с многожильным медным. Главное условие – правильно подбирайте саму клемму, чтобы ее характеристики соответствовали соединяемым проводникам.

Все просто и удобно. Но в таком варианте есть несколько минусов, а именно:

  • Относительным минусом я могу назвать просто огромное количество подделок на рынке. Из-за чего действительно качественный ваго-клеммник найти очень тяжело.
  • Второй недостаток вытекает из первого и звучит так: Лучше всего использовать WAGO для освещения и не соединять с помощью них силовые цепи.
  • Такой вариант соединения проводов нельзя прятать в штукатурку. Так как по правилам вам необходимо регулярно (раз в полгода осматривать соединение).
  • Еще одним условным недостатком можно считать габариты изделия. Оно конечно сведено к минимуму в специальных сериях.

Теперь перейдем к следующему виду надежного соединения алюминиевых и медных проводов.

Переходные клеммники

Данный вариант соединения лишен недостатков вышеописанного варианта соединения, но и при этом способе есть свои некоторые нюансы:

  • Соединить таким способом жилы разного сечения будет очень сложно и в некоторых случаях невозможно.
  • Соединение нужно регулярно обслуживать и хотя бы раз в полгода протягивать болтовое соединение. Иначе из-за плохого контакта место соединения будет нагреваться, произойдет оплавление изоляции, короткое замыкание и даже возможен пожар.

В остальном это очень надежный вариант соединения без минусов.

Соединение под болт

Такой вариант соединения так же можно назвать надежным, но лично мне он не нравится и вот по каким причинам:

  1. Соединение сильно громоздкое и его практически невозможно аккуратно спрятать в коробке.
  2. Достаточно высокое переходное сопротивление. Несмотря на то, что соединение получается надежным, при нагрузках оно все равно начинает немного нагреваться.

В остальном надежное соединение, но больше подойдет как «времянка» где-нибудь в сарае, но не в доме или квартире.

Ну а теперь я расскажу про самое надежное соединение

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

  1. Пружинная шайба.
  2. Стандартная шайба.
  3. Колечко первого провода.
  4. Еще одна стандартная шайба.
  5. Колечко второго провода.
  6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Особенности и секреты применения опрессовочного метода

Порой в процессе монтажа и прокладывания электрической проводки возникает необходимость получения качественного соединения проводов. В таком случае соединение алюминиевых проводов с медными осуществляется методом опрессовки с применением гильз. Зачастую такая потребность появляется на этапе ввода в электрические шкафы, распределительные приборы либо во время подключения кабеля к уже вмонтированному агрегату, где отсутствует возможность замены меди на алюминий, и наоборот.

Представленный тип соединения проводников характеризуется большой затратностью, поскольку предполагает использование специализированного оборудования и инструментов. Вместе с тем в процессе выполнения многократных подобных работ профессионалы зачастую отдают предпочтение именно этому методу.

Обратите внимание! Не рекомендуется складывать проводники, сделанные из меди и алюминия, в параллельном друг другу направлении, иными словами, внахлест. Дело в том, что в подобном случае медь и алюминий контактируют напрямую

Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия. Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз

Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия. Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз.

Благодаря опрессовке проводов гильзами гарантируется более долговечный и надежный контакт. Подобным способом на производстве выполняют скрепление алюминиевых и медных жил даже с мощными потребителями.

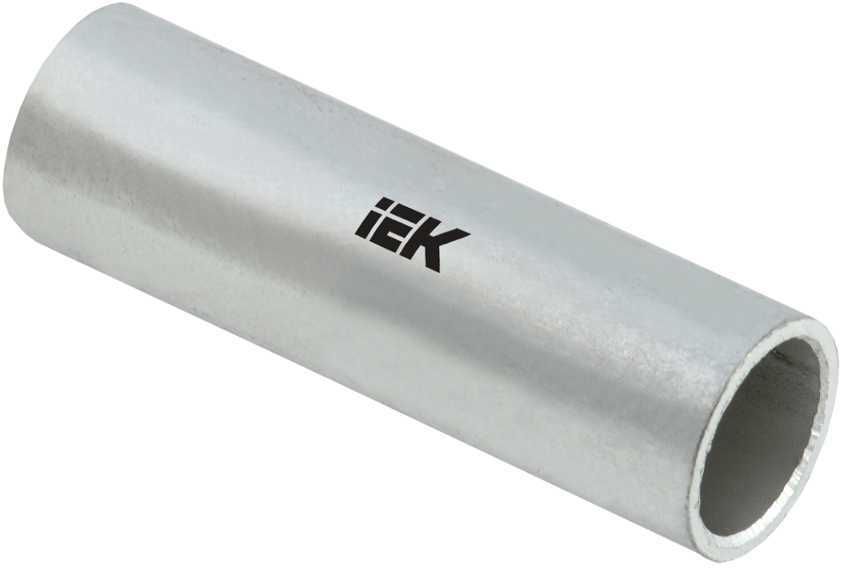

Для выполнения таких работ потребуются специальные алюминиево-медные гильзы. Если в распоряжении нет ручного гидравлического пресса, их сжим может осуществляться с применением стандартного молотка и накладок из алюминия.

  На заметку! Подобный сжим рекомендуют использовать при выполнении опрессовки не только гильзами, но и наконечниками. К слову, они тоже могут производиться наполовину из алюминия и меди. Это позволяет подключать алюминиевый провод к различным аппаратам с клеммами либо выводами из меди.

Зачастую алюмомедные гильзы применяют для того, чтобы соединить жилы кабелей, которые имеют большое сечение. Если же сечение несущественное, осуществляют опрессовку пары проводников единственной гильзой. При этом провода лучше заводить встык – с двух сторон.

Опрессовку жил кабелей, имеющих небольшое сечение производят одной гильзой.

Электрохимическая коррозия

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Заключение

Медные и алюминиевые провода допустимо соединять при выполнении несложных правил.

Соединение в домашних условиях осуществляется с помощью подручных средств или простых покупных компонентов.

Выбор конкретного способа соединения зависит от места монтажа, предпочтений электрика и наличия расходных материалов.
