Как выполнить монтаж бойлера косвенного нагрева

Стоимость бойлера косвенного нагрева

На рынке теплотехнических устройств, представлено множество моделей бойлеров от различных производителей. Эти модели различаются между собой объемом бака, брендом, материалом, дополнительными функциями и т.п.

Критерии, влияющие на стоимость теплового агрегата:

  1. Производитель. Чем известнее фирма, тем больше стоимость устройства. Наиболее популярны модели от , Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice или Gorenje. Однако, в последнее время, на рынке большим спросом пользуются агрегаты российского производства, ничуть не уступающие по качеству своим зарубежным аналогам, но при этом имеющих меньшую стоимость.
  2. Конструкция. Тип применяемого теплообменника значительно влияет на стоимость агрегата в целом. Наименьшей ценой обладают бойлера с нижним расположением нагревателя, а наибольшей – с внутренней емкостью.
  3. Материалы, применяемы при изготовлении устройства. Наибольшую стоимость имеют устройства, в конструкции которых используется сталь и латунь. Баки, изготовленные из пластика, имеют значительно меньшую цену.
  4. Емкость бака. Чем больше емкость агрегата, тем большее количество материала уходит на его изготовление, а, следовательно, возрастает и его стоимость.
  5. Дополнительные опции. Наличие дополнительных приборов и функций, значительно увеличивают стоимость теплового агрегата (электронный термометр, термостат, возможность подключения рециркуляционной магистрали и т.д.).

В зависимости от материала и фирмы производителя, цена на косвенный бойлер, с объемом бака 100 литров, составляет от 20000 до 80000 рублей. При увеличении объема до 300 литров, стоимость агрегата возрастет до 100000 рублей, а за устройство с баком в 1000 литров, придется заплатить 300000 – 400000 рублей.

Подключение бойлера косвенного нагрева к СО и ГВС

После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

Еще по этой теме на нашем сайте:

  1. Правильная обвязка газового котла отопления – схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом…
  2. Простая схема отопления частного дома с газовым котлом Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов…
  3. Обвязка твердотопливного котла — схема с теплоаккумулятором и без него Сегодня посмотрим, как делается обвязка твердотопливного котла отопления схема с теплоаккумулятором и без оного….
  4. Электрокотлы ЭВАН — технические характеристики и схема подключения электрического котла отопления Один из ведущих производителей отопительного оборудования в России — , начала свою историю в 1997 году. Именно тогда была…

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно. Котельная автоматика очень чувствительна к качеству питающего напряжения

При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

  • правильно выбрать место установки – как можно ближе к котлу;
  • обеспечить ровную поверхность для монтажа бойлера;
  • для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
  • оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
  • для защиты от противотока на трубах подачи воды установить обратные клапаны;
  • улучшить качество воды путем врезки фильтров;
  • грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

  • Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
  • Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
  • После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
  • Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
  • Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
  • Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
  • Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
  • Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

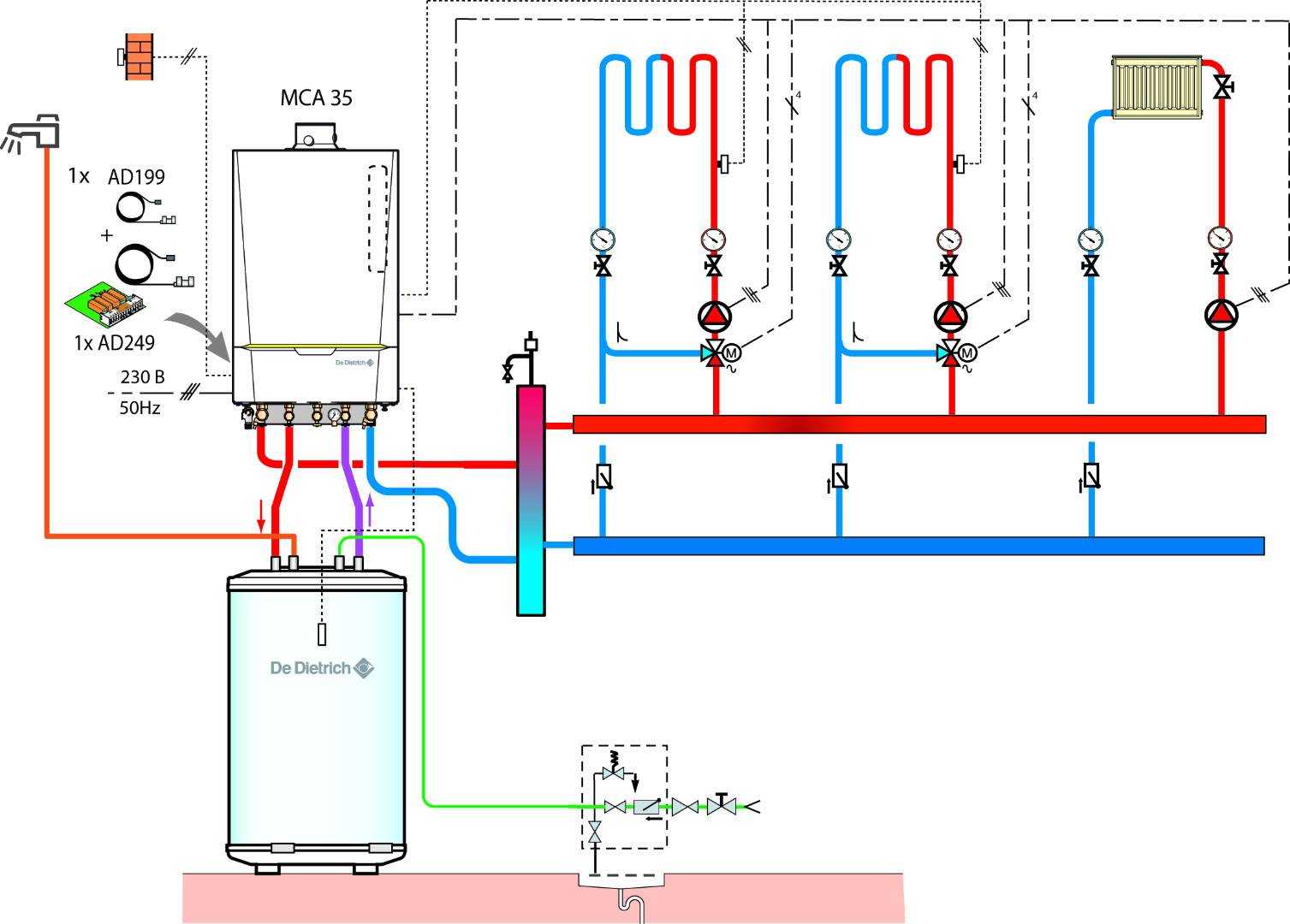

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Присоединение нагревателя к одноконтурному устройству

Для обеспечения горячим водоснабжением (ГВС) больших, двухэтажных домов, домов с котельной на улице подойдёт только одноконтурный котёл с бойлером. ГВС обойдётся значительно дороже, но в данном вопросе экономия – не лучшее решение.

БКН устанавливается за котлом отопления. Это вызвано тем, что при нагреве теплоносителя более +90°C, наблюдается серьёзная тепловая нагрузка. Данную зону обвязки лучше сделать из стали или меди. Процесс обвязки водонагревателя должен производиться в соответствии с порядком, представленном в инструкции производителя.

Нагреватель и котёл подсоединяются с использованием двух насосов. Вода, соответственно распределяется на два трубопровода. Предшествие возвратного клапана обоим насосам способствует тому, что потоки разного нагрева не меняют показатели друг друга. Горячая вода доступна только из бойлера.

Устройство бойлера косвенного нагрева

Как и другие водонагреватели накопительного типа, бойлер косвенного нагрева это, по сути, большой термос, внутри которого установлен греющий контур. В конструкцию этого водонагревателя входят следующие элементы:

  • Внешний кожух с элементами крепления, которые позволяют устанавливать прибор на пол или крепить на стену;
  • Внутренняя емкость (бак);
  • Пенополиуретановая изоляция;
  • Термоэлектрический датчик или термостат;
  • Группа безопасности;
  • Воздухоотводчики;
  • Греющий контур;
  • Контур рециркуляции (устанавливается в ряде моделей);
  • Трубчатый электронагреватель и его обвязка (в комбинированных моделях);
  • Магниевый анод.
  • Подводящий и расходный патрубки.

Делая выбор бойлера для дома, вы не сможете не увидеть разницу в цене между моделями, очень похожими между собой внешне. В первую очередь это обусловлено материалом и способом изготовления внутреннего бака, конструкцией (напольный или настенный), наличием дополнительных контуров и устройств безопасности.

Внешний кожух

Корпус накопительного водонагревателя чаще всего изготавливают из стального листа или прочного пластика. В напольных моделях конструкцией предусматривают опорные ножки, а в настенных – кронштейны для крепления прибора на стену. Пространство между внутренним баком и наружным кожухом наполняют жесткой полиуретановой пеной, которая является прекрасным теплоизолятором. На внешней поверхности кожуха устанавливают термометр для наблюдения за температурой воды.

Внутренний бак водонагревателя предъявляет повышенные требования к коррозионной стойкости материала, из которого он изготовлен. К тому же, свои условия выдвигают и постоянные перепады температур

Поэтому при разработке бойлеров изготовители особое внимание уделяют материалу внутреннего бака.  Самым стойким вариантом можно считать бак из нержавеющей стали, однако этот материал значительно повышает стоимость устройства

Хорошо зарекомендовали себя стальные баки с антикоррозионным стеклофарфоровым покрытием. Слой такого материала получают путем напыления и обжига при высокой температуре. Компоненты, которые входят в защитный состав, выравнивают температурные коэффициенты расширения стали и стеклофарфора, что не позволяет покрытию растрескиваться при перепадах температур.

Покрытие внутреннего бака эмалью характерно для недорогих приборов. Соответственно и срок их службы наименьший среди всей линейки водонагревателей. Помните об этом, делая свой выбор.

Теплообменник

Греющий контур представляет собой спираль оптимальной формы, выполненную из стальной или латунной трубы. Такой теплообменник может быть установлен как внизу бака, так и равномерно распределяться по всему объему.

Некоторые водонагреватели оснащают двумя теплообменниками – один из них подключают к котлу, а второй к тепловому насосу или геоколлектору. Такая схема позволяет дополнительно экономить энергоресурсы. Иногда в роли теплообменника выступает цилиндрическая емкость, установленная внутри бака водонагревателя.

Магниевый анод

Для защиты элементов бойлера, установленных во внутренней емкости, служит магниевый электрод. Принцип действия этого элемента основан на замещении электронов, участвующих в ионном обмене, своими собственными. Это предотвращает корродирование и быстрый износ деталей водонагревателя. Сам же магниевый анод при этом разрушается и требует периодической замены.

Подающие и расходные трубки

Патрубок подачи холодной воды расположен снизу бака и имеет рассекатель для снижения турбулентности потока. Такая схема предотвращает смешивание холодной и горячей воды. Трубка для отбора нагретой жидкости установлена сверху и имеет длину, позволяющую использовать наиболее нагретый верхний слой воды. Горизонтальный бойлер косвенного нагрева может иметь правое и левое подключение расходной и подающей магистрали. Соответственно и патрубки напольных бойлеров находятся на правой или левой панели.

Оборудование защиты и контроля

Для управления процессом нагрева бойлера служит термостат, установленный в погружной гильзе, которая проходит сквозь внутренний бак и касается поверхности теплообменника. Эта схема позволяет наиболее точно измерять температуру нагрева.

Группа безопасности представляет собой предохранительный клапан, который служит для сброса давления, превышающего максимальное значение. В моделях с ТЭНом для его защиты дополнительно устанавливают тепловое реле и термостат.

Еще о бойлере, как приборе косвенного нагрева

Схема устройства косвенного водонагревателя.

Двухконтурный котел всегда работает только на один из контуров, что является недостатком, который остается и в схеме одноконтурного котла с бойлером, но некоторые недостатки двухконтурных котлов бойлер все же компенсирует.

Так, в двухконтурном котле нагрев воды во втором контуре осуществляется в проточном режиме, и для достижения требуемой температуры необходимо от 30 до 60 с, что приводит к определенной потере воды. Бойлер же в связке с одноконтурным котлом является аккумулятором тепла и как термос сохраняет его длительное время.

Статья по теме: Жалюзи из ткани своими руками легко и быстро

Только бесперебойная подача газа или электроэнергии и исправно работающие первичные источники тепла могут гарантировать нормальную работу бойлера ГВС. Более надежными в этом отношении являются котлы, работающие на твердом или жидком топливе, так как количество запасаемого топлива должно быть рассчитано по требуемой энергии на обогрев дома с учетом ГВС.

Обеспечение ГВС после прекращения отопительного сезона с помощью того же источника тепла нецелесообразно хотя бы по причине не эффективного его использования, когда достаточно максимум 50 % его установленной мощности. На этот период времени следует предусмотреть настенный газовый котел небольшой мощности, оснащенный ТЭНом. Кроме того, в отличие от мощных котлов, настенные газовые котлы обладают малой инерцией, что полезно для быстрого нагрева воды. Требуемая мощность ТЭНа только для нагрева бытовой воды будет значительно меньшей. Можно приобрести и бойлер с установленным в нем ТЭН-ом.
