Трубогиб своими руками: виды, способы изготовления и пошаговое описание устройств для изгиба труб

Технология работы на самодельных трубогибах

Основные неудачи применения трубогибов, изготовленных своими руками, заключаются в существенной деформации поперечного сечения трубы, которое наблюдается при любой схеме деформирования. Потерю устойчивости сечения можно минимизировать или исключить созданием противодавления изнутри трубы.

Для этого существует несколько способов:

• Трубу, заполняют мелкозернистым песком, а в отверстия вставляют герметичные заглушки. Поскольку песок не сжимается, то внутреннее давление уравновесит внешнее, и деформации сечения не произойдёт;
• Применение для аналогичных целей обычной воды, которую перед работой следует полностью заморозить. Способ неудобен, однако вполне приемлем в холодную пору года;
• Использование в качестве источника противодавления пружины растяжения с подходящим диаметром. Пружину вкладывают внутрь трубы, затем заготовку деформируют;
• Заполнение трубы металлическими шайбами диаметром на 1…2 мм меньшим, чем внутренний диаметр. Детали нанизываются на стальной тросик, который пропускается сквозь трубу и закрепляется где-нибудь вне трубогиба. При изгибе шайбы получают возможность свободного перемещения вдоль оси трубы. Обладая высокой жёсткостью, они препятствуют деформации стенок.

При сгибании на малые углы (до 12…150) необходимости в описанных приёмах нет.

Самые популярные варианты самодельных трубогибов

Самыми технологичными и универсальными являются трубогибы, работающие по принципу прокатки. Именно такие устройства, часто оснащенные электроприводом, используют профессионалы, постоянно сталкивающиеся с необходимостью гибки труб из различных материалов, в том числе и из нержавеющей стали.

Вариант самодельного трубогиба

Основу конструкции такого устройства составляют три вращающихся ролика, один из которых является прижимным. Благодаря постепенно увеличивающемуся давлению прижимного ролика и повторяемой для каждого нового положения ролика прокатке сгибание трубы осуществляется наиболее щадящим способом, ее стенки подвергаются растягивающим манипуляциям очень равномерно.

Самодельный трубогиб с электроприводом, сделанный своими руками

Компьютерная модель трубогиба
Компьютерная модель трубогиба Чертеж прижимного винта
Чертежи валов
Чертежи валов Чертеж кольца
Комплектующие трубогиба
Комплектующие трубогиба Процесс сборки
Привод от двигателя
Привод от двигателя Вид со стороны валов

Самое главное, что позволяет делать такой трубогиб, – это регулировать радиус изгиба обрабатываемого изделия. Вариантов конструктивного исполнения такого универсального устройства может быть несколько: на элементах рамной конструкции расположены вращающиеся упорные ролики, а также колесо, с помощью которого прокатывается труба; боковые несущие поверхности и основание делается из листового металла, а для перемещения прижимного ролика используется винтовая передача. На устройствах второго типа можно изменять минимальный радиус изгиба, что достигается за счет изменения положения опорных роликов.

Валы данного трубогиба позволяют комфортно работать не только с круглыми трубами, но и с профильными

Несущую конструкцию для такого трубогиба можно изготовить из дерева. Металлическими в нем останутся оси роликов, шток, крепежные элементы и ручка для прокручивания роликов, которые также можно изготовить из древесины или полимерных материалов.

Выше мы рассмотрели трубогибы, в которых процесс протягивания обеспечивается за счет вращения прижимного ролика. Есть также категория устройств, в которых движение трубы задается при помощи вращения опорных роликов.

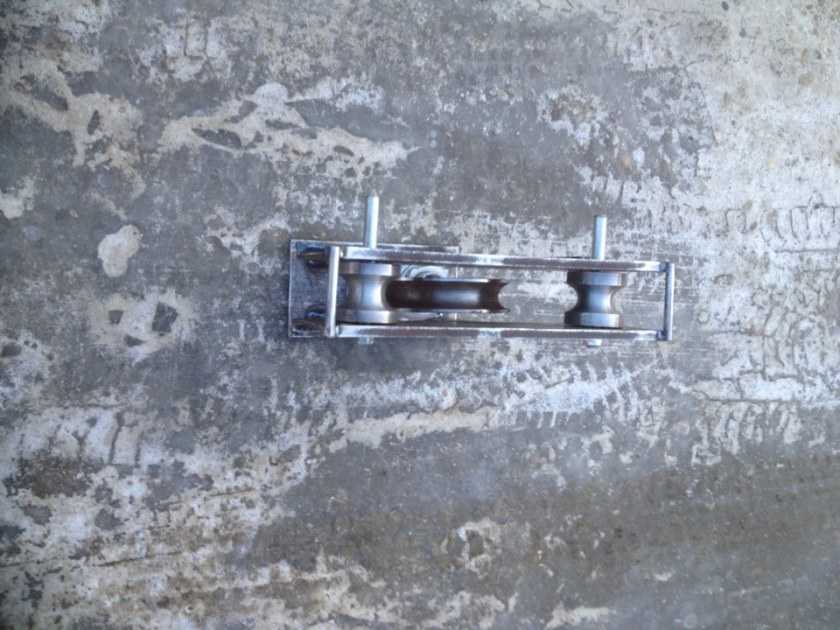

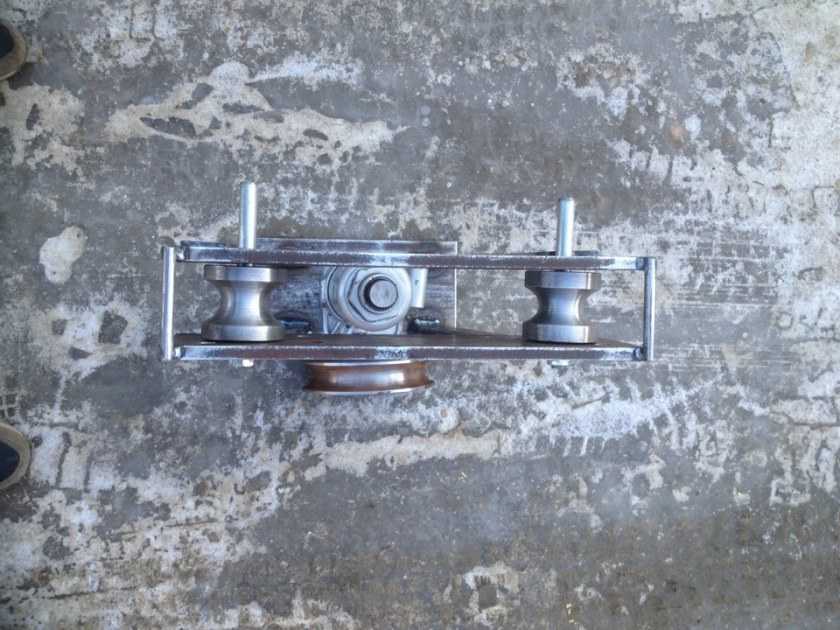

Вариант с винтовым домкратом

Трубогиб электрический или ручной, в котором вращение передается одному ролику, обладает ограниченными возможностями. Для трубогиба, в котором вращаются оба опорных ролика, характерна более сложная конструкция, так как необходимо передавать вращение сразу двум элементам.

Более удобным, по мнению многих специалистов, является трубогиб, в котором прижимной ролик расположен снизу. Некоторые мастера придерживаются мнения, что контролировать сгибание труб на нем значительно проще, они не загораживаются верхней несущей конструкцией.

Трубогиб с электромотором и приводом через две цепи

Любое устройство для гибки труб является достаточно несложным приспособлением, работа которого основана на элементарных законах механики. Если потребность в сгибании нержавеющих, металлопластиковых труб, а также труб из других материалов возникает нечасто, то можно ограничиться и ручным устройством.

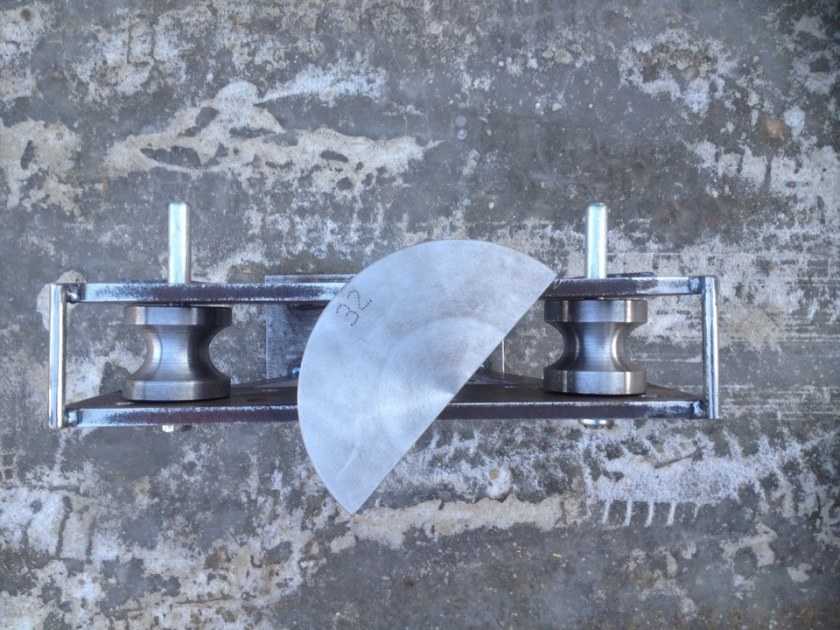

Что представляет собой пуансон

Пуансон – одна из самых главных составляющих трубогиба. Еще его называют башмак. Можно изготовить его из любых подручных материалов. Для изготовления металлического башмака необходимо взять толстостенную трубу из стали, размером немного превосходящую профильную, которую нужно согнуть. Трубу для пуансона распиливают вдоль на фрезерном станке или болгаркой на необходимые по длине элементы. Затем получившуюся деталь сгибают и торцы приваривают к металлическому кольцу. Далее пуансон можно приделать к трубогибу и использовать его по назначению.

По сравнению с заводскими пуансонами, самодельные башмаки обладают рядом преимуществ:

• Дешевизна детали;
• Прочность конструкции;
• Длительный срок службы;
• Легкость монтажа и минимальные временные затраты;
• Надежность.

Трубогиб может существенно отличаться по габаритам

Металлический пуансон будет более долговечным и прочным, а также его очень просто сделать.

Как механизировать процесс

Поскольку гидропривод обладает наибольшей автономностью, то в большинстве случаев используют именно его. В качестве источника создаваемого давления в домашних условиях можно применить обычный гидравлический домкрат. Его устанавливают сверху подвижного ролика трубогиба и под оправкой. Перемещая ручку домкрата, создают необходимое давление сгиба.

Выбор типоразмера домкрата для трубогиба ведут в зависимости от предела пластичности материала заготовки:

• Для сталей типа Ст3, сталь 10 – 120…130 МПа;
• Для сталей типа Ст.5, сталь 20 – 130…150 МПа;
• Для латуней – 80…100 МПа;
• Для алюминия — 60…80 МПа.

При выборе типоразмера учитывают также ход штока, который не может быть менее 115….120 % от конечной высоты изогнутой трубы (во внимание принимается неизбежное пружинение)

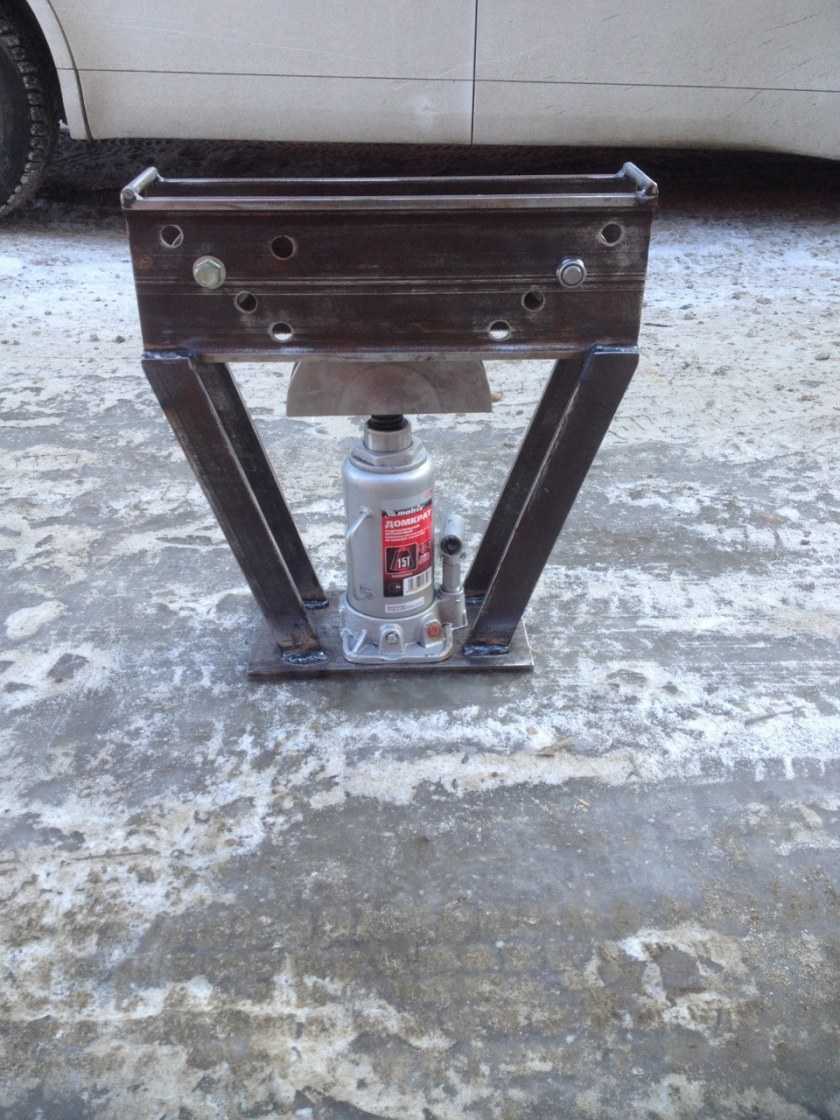

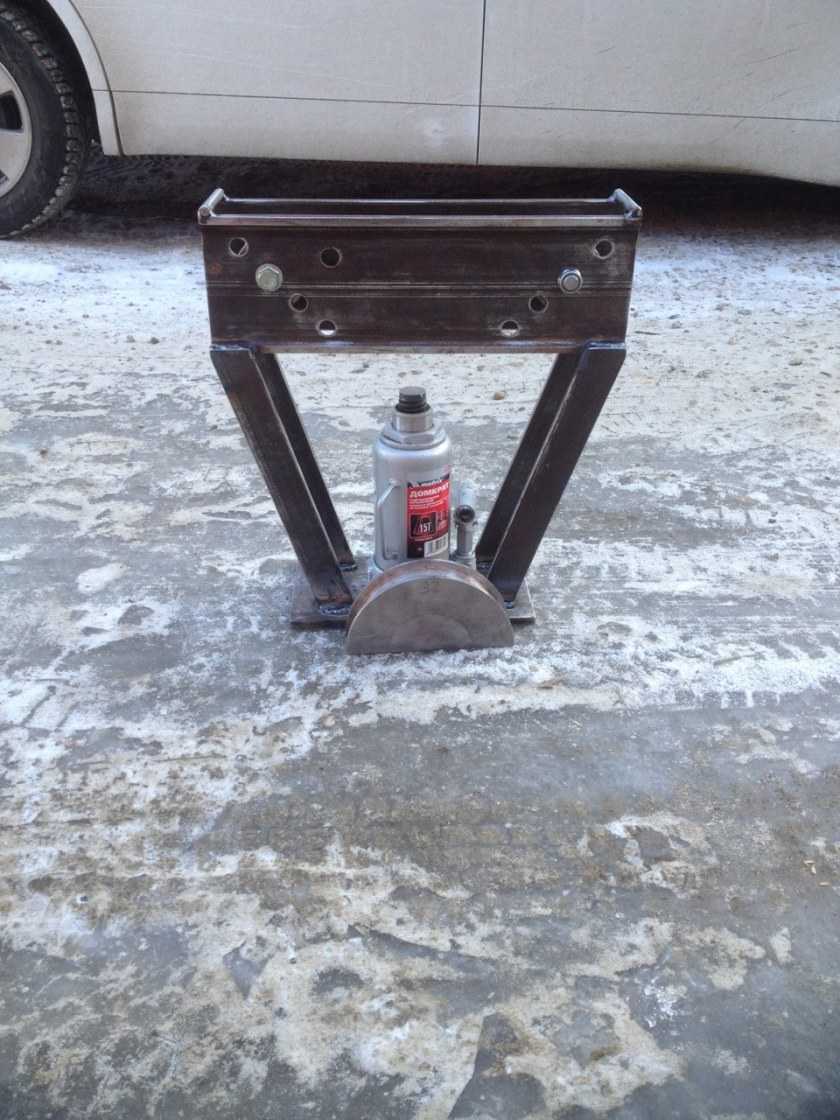

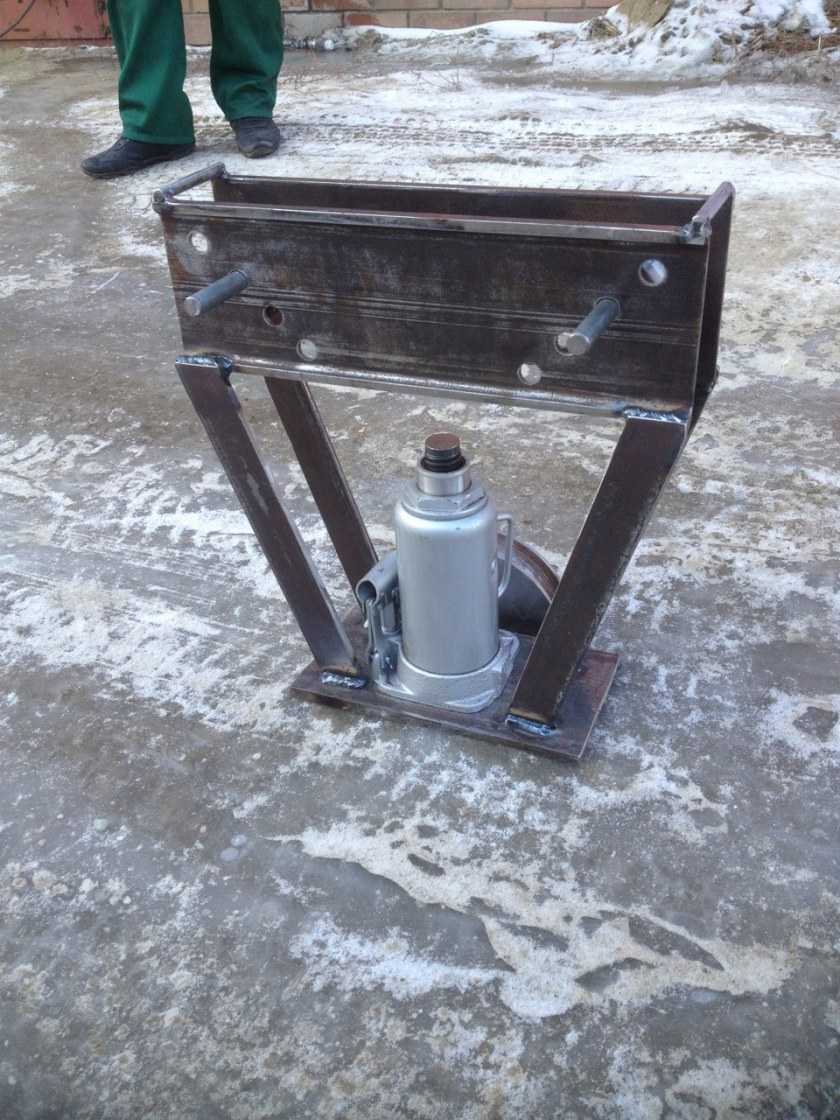

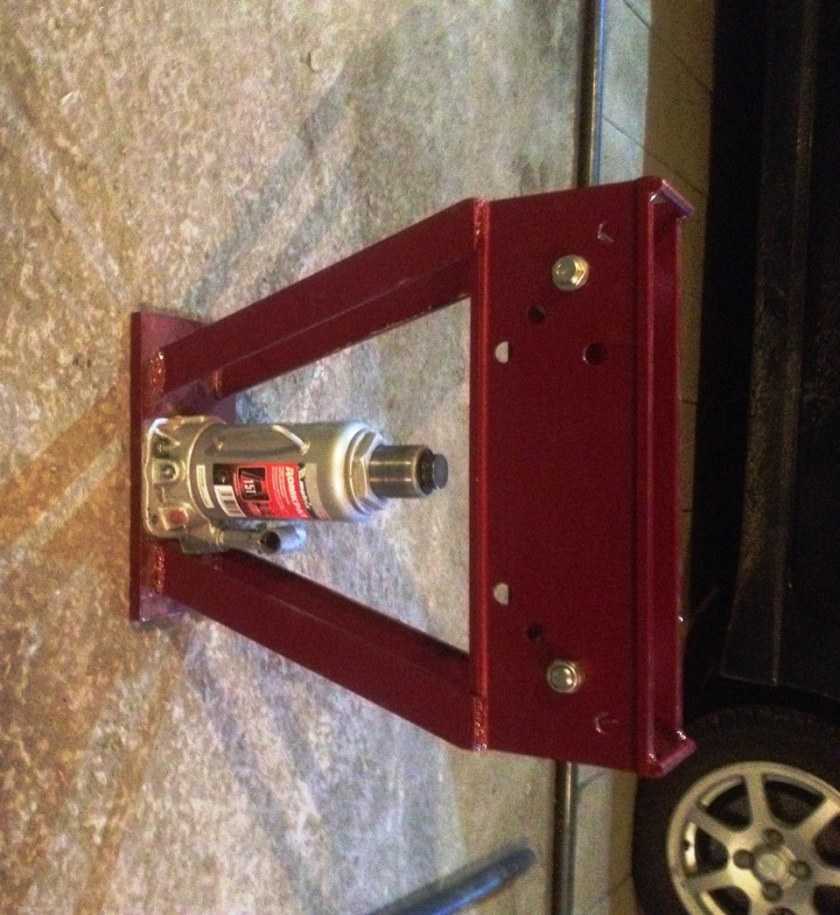

Гидравлический трубогиб

Работает на основе гидравлического привода, формирующего требуемое усилие. Подойдёт любой домкрат для автомобиля. Для монтажа рамы используются швеллеры. Гибка производится на двух упорах, смонтированных строго симметрично. Можно сделать инструмент с возможностью регулировки положения упоров.

На шток домкрата монтируется сменная оснастка. Профиль последний должен совпадать с диаметром дуги наружного сечения трубы. Чем больше дистанция между упорами рамы, тем шире выходит изгиб.

Если планируется гибка деталей большого сечения, их лучше фиксировать болтами. Это позволит избежать риска травмирования, если заготовка соскочит с инструмента.

Самодельный трубогиб для профильных труб

Профильную трубу, сечение которой имеет отличающуюся от круглой форму (прямоугольную, квадратную или овальную), из-за неудобной для процесса геометрии и наличия рёбер жёсткости согнуть значительно сложнее.

Процесс создания трубогиба для профильной трубы своими руками включает в себя несколько шагов:

1. На надёжном основании устанавливается широкий швеллер или ряд швеллеров, пока не будет достигнута нужная ширина.
2. Монтируется рамка в виде буквы П, причем на перекладине просверливается отверстие для муфты струбцины.
3. На равном расстоянии от рамки устанавливаются два ролика. На роликах крепятся звёздочки цепной передачи, приводящейся в движение ручным приводом.
4. На шпильке, зафиксированной в муфте струбцины, крепится третий ролик. К верхней части шпильки приваривается рукоятка.

Сгибать профильную трубу на получившемся изделии нужно соблюдая последовательность действий:

Особенности изготовления и сборки

Начинают с выбора конструкции трубогиба для профильной трубы

Особое внимание уделяют производству профилирующих роликов, при массовом производстве гнутых профилей их лучше закалить на твёрдость HRC 54…60, а затем отшлифовать

При монтаже важно выдержать симметричность схемы гиба, чтобы исключить опрокидывающий момент, который будет неравномерно нагружать корпус трубогиба

При испытании готового изделия возможно появление дефектов в трубе, в основном – трещин. Это означает, что свободный её конец слишком велик, и там возникают растягивающие напряжения. Тогда в трубогиб дополнительно вводят оправку. Она представляет собой неподвижно закреплённую на кронштейне втулку, которая сварена из листового проката.

Внутреннее отверстие во втулке должно соответствовать внешним размерам полуфабриката с допуском не более 0,15…0,20 мм. Втулку размещают посредине длины линии изгиба, после чего вводят туда часть деформируемой трубы, и начинают деформацию металла.

Как сделать самостоятельно станок для гибки труб

Чтобы сделать станок для гибки профильной трубы своими руками необходимо помнить о тому, что конечное изделие должно отличаться предельной простотой и выполняло свою функцию.

1-й способ

Чтобы сделать и пользоваться гибочным станком для профильной трубы необходимо подготовить два куска швеллера, два обрезка пальцев, являющихся частью гусениц трактора, и четыре уголка.

Чтобы согнуть заготовку понадобится домкрат, способный развивать усилие в 5 тонн и более. При этом потребуется его модернизация за счет установки на выдвижном штоке стальной платформы, для изготовления которой можно использовать выработанный шкив, имеющей ширину «ручейка» сопоставимую с профилем трубы. В данном случае обустройство гидравлического привода предполагает отрезание половины шкива и высверливание в нем посадочного места под шток домкрата.

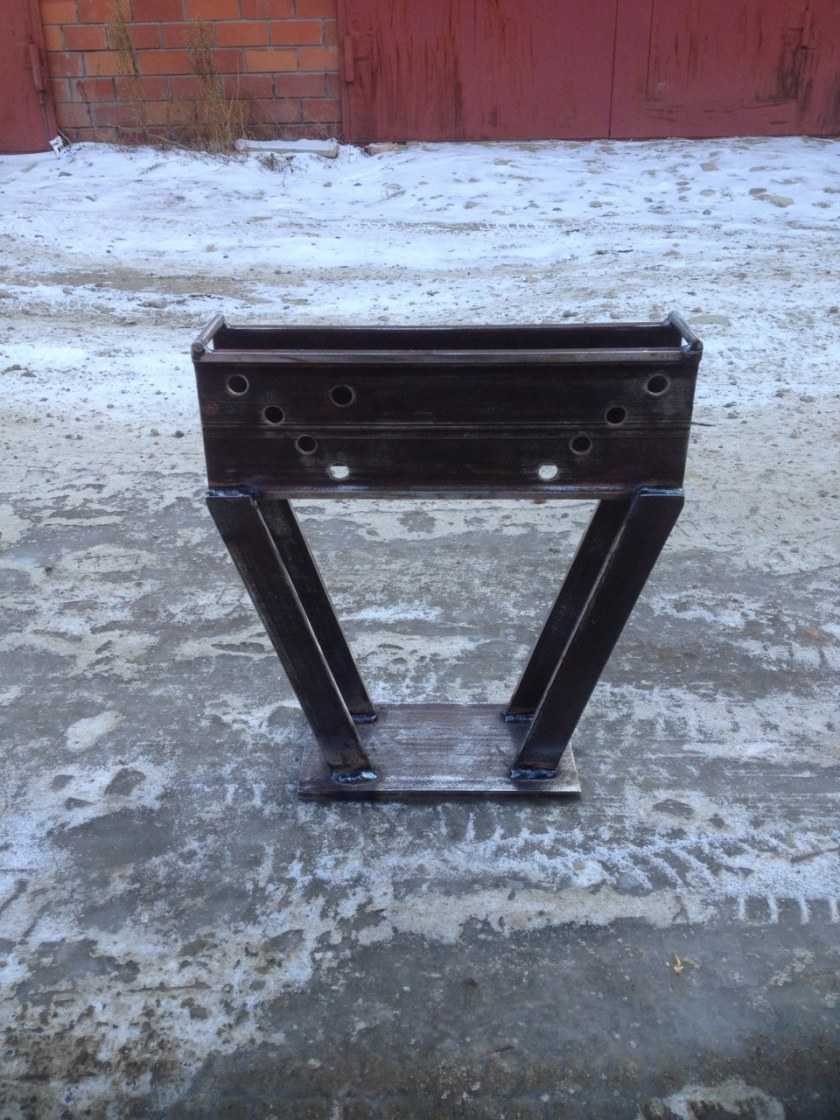

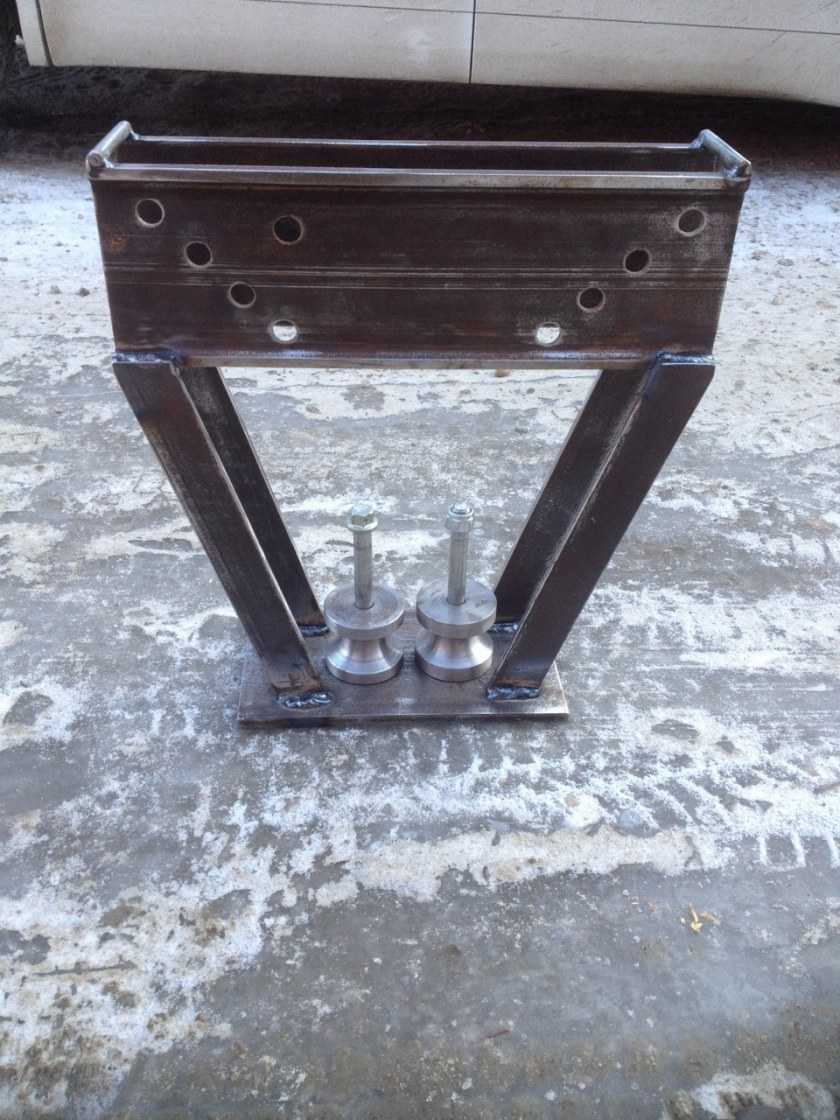

Станина будущего станка собирается из уголков, закрепленных на стальной плите посредством сварки. Всего используется четыре уголка, имеющих полку от 60 до 80 мм, на верхних концах которых фиксируют с помощью сварки два швеллера. Для регулировки угла загиба предусматривается необходимость наличия симметричных отверстий в стенках швеллеров, которые требуется высверлить.

Чтобы привести готовый станок в исходное для работы положение, достаточно:

• в полученные в швеллерах отверстия вставить оси (пальцы) и закрепить на них ролики в качестве упоров для заготовки;
• поднять платформу домкрата до того уровня, чтобы в образовавшийся промежуток могла пройти заготовка;
• установить заготовку в станок для профильной трубы и создать требуемый изгиб с помощью домкрата, используя его функциональность.

2-й способ

Самодельный трубогиб для профильной трубы на основе проката подразумевает, что заготовка будет уложена на боковые ролики, а сверху прижата третьим. После фиксации трубы в этом положении останется только привести посредством цепной передачи в движение валы для достижения нужного изгиба.

Чтобы сделать станок для прокатки профильной трубы потребуется:

• изготовить ролики и обоймы для размещения подшипников, что может быть достигнуто за счет обращения к услугам профессионального токаря. Всего конструкцией создаваемого устройство предусмотрено наличие трех валов, где один крепится на пружинах, а другие фиксируются в боковинах рамы;
• подготовить полку. Для этого понадобится швеллер (50 мм), из которого надо будет собрать прямоугольник 100 на 30 см. Затем в собранной полке следует проделать отверстия под валы и нарезать резьбу, необходимую для реализации возможности изменять силу воздействия прижимного вала;
• посредством сварки собрать конструкцию из имеющихся деталей;
• полку подвесить на пружины, а боковые валы соединить цепью посредством звездочек, приварив на один из валов рукоятку;
• установить домкрат таким образом, чтобы его использование позволяло изменять силу прижатия.

Внимание! Проблематично изготовить функциональный прокаточный трубогиб без соответствующих расчетов и чертежей. При этом не все обладают необходимыми для этого знаниями, поэтому лучше всего воспользоваться готовой документацией.. Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями

Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции

Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями. Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции.

Чтобы собрать стационарное устройство, востребованное для изгиба труб, необходимо сделать следующее:

• смонтировать металлический каркас, соединив его элементы с помощью болтов и сварки;
• установить оси и валы на них в соответствии с имеющимся чертежом, соблюдая уровни размещения: два выше третьего;
• собрать цепную передачу, используемую для приведения станка в действие, для чего понадобится не только цепь, которую можно позаимствовать, например, со старого мотоцикла, но и три шестерни;
• закрепить на одном из валов ручку.

Изготовление улиткового трубогиба

Собирать трубогиб следует четко по схеме. Ознакомьтесь с фото трубогиба, выполненного своими руками, и разными вариантами чертежей. Подберите подходящую схему и при необходимости скорректируйте размеры.

Далее следуйте данной инструкции:

• Сварите станину из швеллеров (можно заменить толстой стальной пластиной или 1 швеллером достаточной ширины).
• Смонтируйте подшипники на валы, которые затем приварите к станине.
• Наденьте звезды на валы и смонтируйте на них цепь.
• Вырежьте направляющие для механизма прижима и приварите на станину.
• Смонтируйте подшипники на вал прижима и соберите пресс-механизм. В качестве боковых ограничителей применяйте швеллеры или толстые стальные полоски.
• Изготовьте основу под втулку и приварите ее к конструкции. Завинтите винт прижима.
• К верхнему концу винта и валу приварите трубчатый вороток.
• Смажьте подшипники и проверьте работу механизма.

После монтажа рекомендуется покрасить механизм, чтобы предотвратить развитие коррозии. Для упрощения работы можно установить пружину, возвращающую пресс в исходное положение.

Особенности технологии изгиба труб

Гибка труб не относится к числу энергоёмких штамповочных операций, поэтому усилия при изгибе вручную невелики. Сложности заключаются в том, что без соблюдения определённых условий сечение согнутой трубы деформируется, а качество изгиба невысоко. Происходит это по следующим причинам:

• При изгибе на угол, превышающий 10…150, внутренние области сечения пребывают под действием напряжений сжатия, а наружные – растяжения. Поэтому на поверхности трубы появляются складки и/или трещины;
• Трубы, изготовленные из среднеуглеродистой стали (марок от сталь 40 и выше), имеют повышенную упругость. Это проявляется в эффекте пружинения гнутого профиля, когда его размеры не соответствуют заданным. При изгибе по сложному пространственному контуру пружинение может достигать 15…20%;
• Без принудительной фиксации конца трубы её торец искажается, и его граница теряет свою перпендикулярность относительно оси. В результате возникают сложности с монтажом прилегающих деталей.

С учетом этого, необходимо выбирать заготовки из труб, произведенных из пластичных марок сталей. Холоднодеформированные трубы гнутся хуже, чем трубы горячей прокатки. В целом, под ручную гибку более подходят бесшовные стальные трубы по ГОСТ 8732-76, а также трубы из пластичных цветных металлов и сплавов – алюминия, латуни, меди и т.д.

Для исключения негативного влияния концентраторов напряжений все внешние поверхности материала должны быть очищены от окалины и ржавчины.

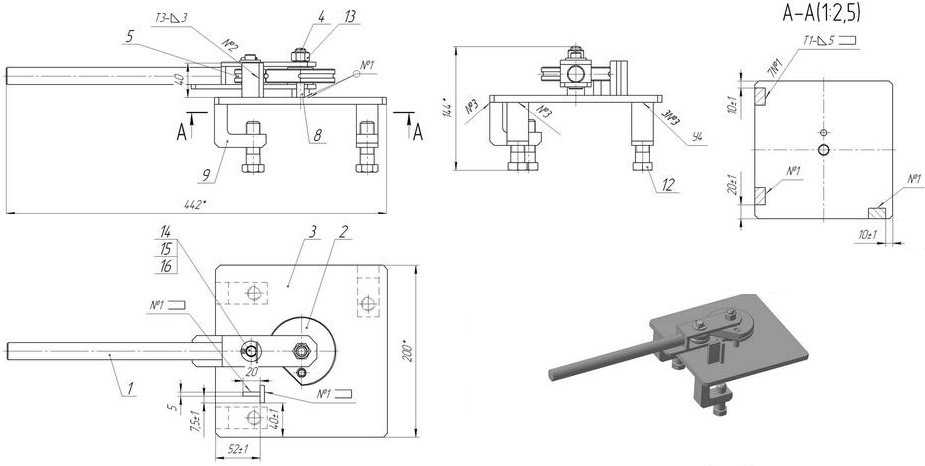

Изготовление трубогиба своими руками для профильной трубы: чертежи и схемы

Самое простое устройство состоит из рамки, планок, двух упоров. Если нужно, к нему можно добавить гидравлическую систему. В сложных конструкциях используется силовой нагнетатель и дополнительные рычаги.

Пример схемы трубогибов для профильной трубы своими руками:

Схема прибора

Модель №1 – прокатная

Алгоритм сборки:

• Металлическую основу нужно закрепить на ровной прочной поверхности и по торцам высверлить отверстия.
• На стальных прямоугольных пластинах нужно также выполнить сверление для закрепления катков.
• Закрепить пластины на основе гайками и болтами.
• В пазы установить ролики нужного размера и прочно их зафиксировать.
• В центре основания приварить стойки для центрального вала и закрепить его шпилькой с гайкой.
• Один вал снабдить рукоятью для поворота.

Результат: Должна получиться конструкция, как на фото. Можно не использовать основу металла, а закрепить плаcтины непосредственно к основанию.

Прокатная модель

Модель №2

Ещё один трубогиб для профильной трубы своими руками более простой конструкции справится с изделиями сечением в два с половиной сантиметра.

Порядок работ:

• Необходимо изготовить шаблон устройства на бумаге.
• Из обрезков пиломатериалов собрать устройство по шаблону, скрепляя детали саморезами.
• Прикрутить полученный модуль к стене. С одной стороны модуля прикрутить брус для упора.

Результат на фото:

Образец модели

Модель №3

Этот вариант выполненного своими руками трубогиба для профильной трубы ещё проще:

• Лист фанеры прикручивается к стене, не нем изображается нужный изгиб.
• По линии закрепляются при помощи винтов металлические крюки. К каждому крюку нужно приделать пластинки из металла, они будут дополнительно фиксировать сгибаемый материал.
• Нужно предусмотреть упор для конца трубы.

Результат работы:

Трубогиб из фанеры

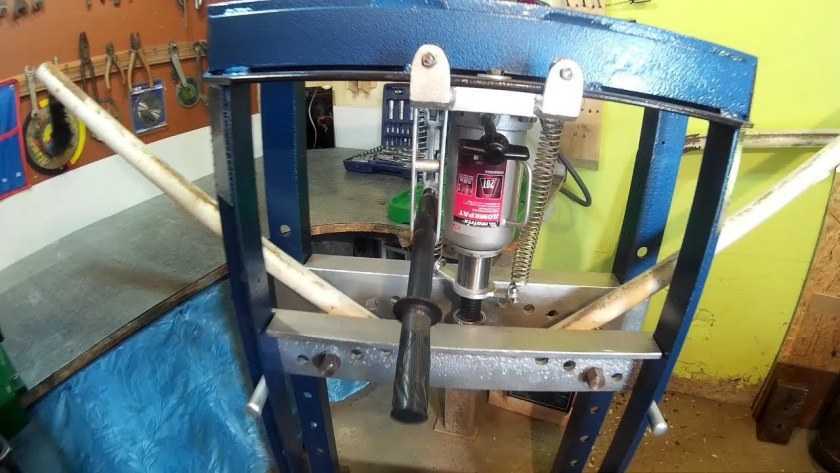

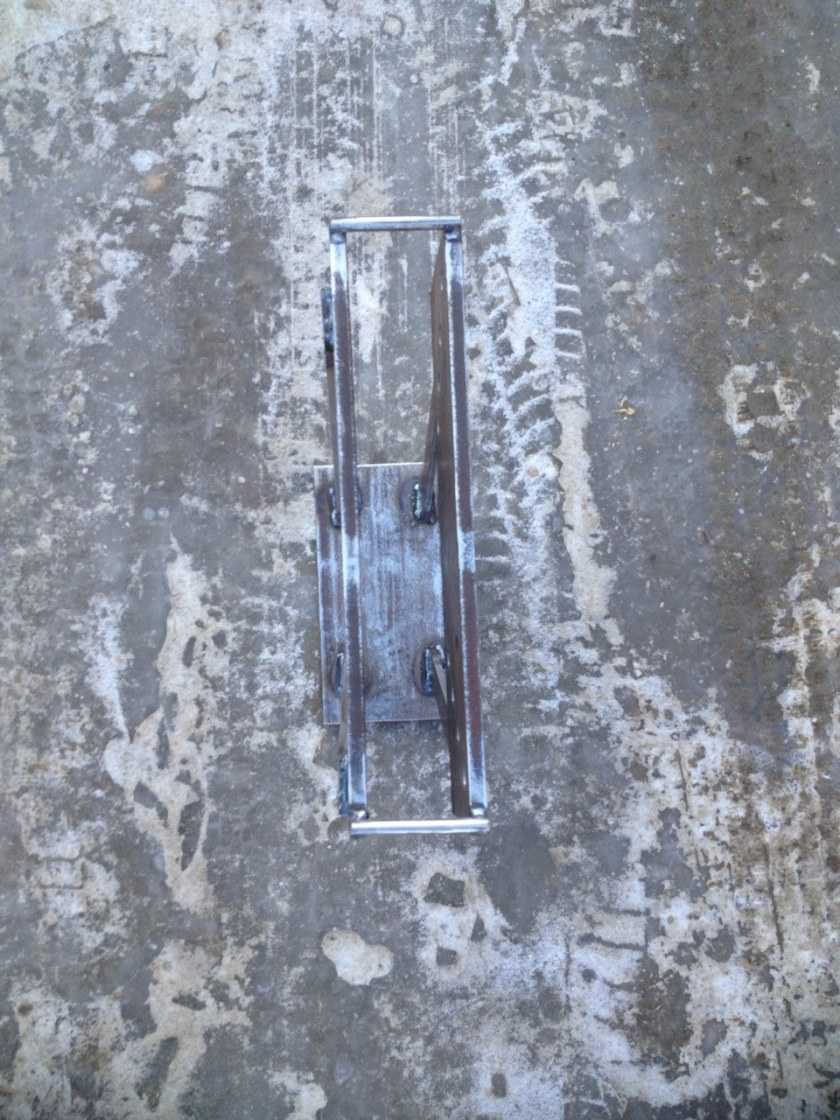

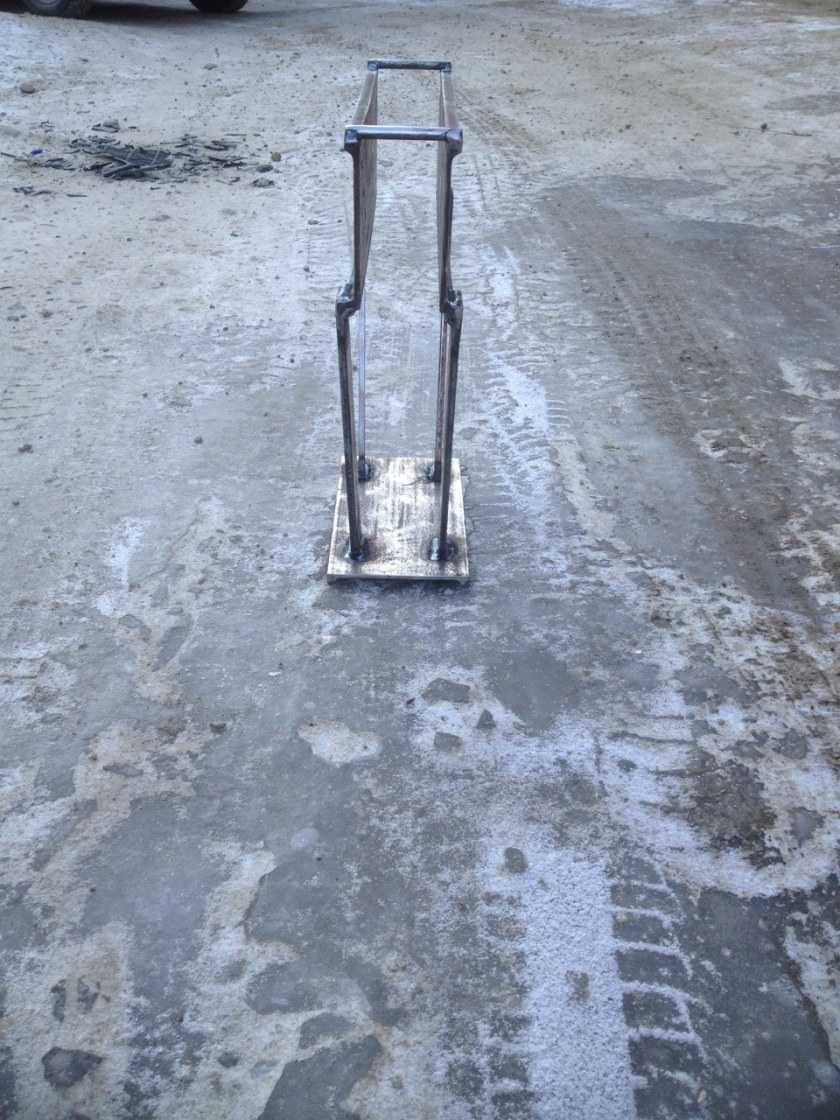

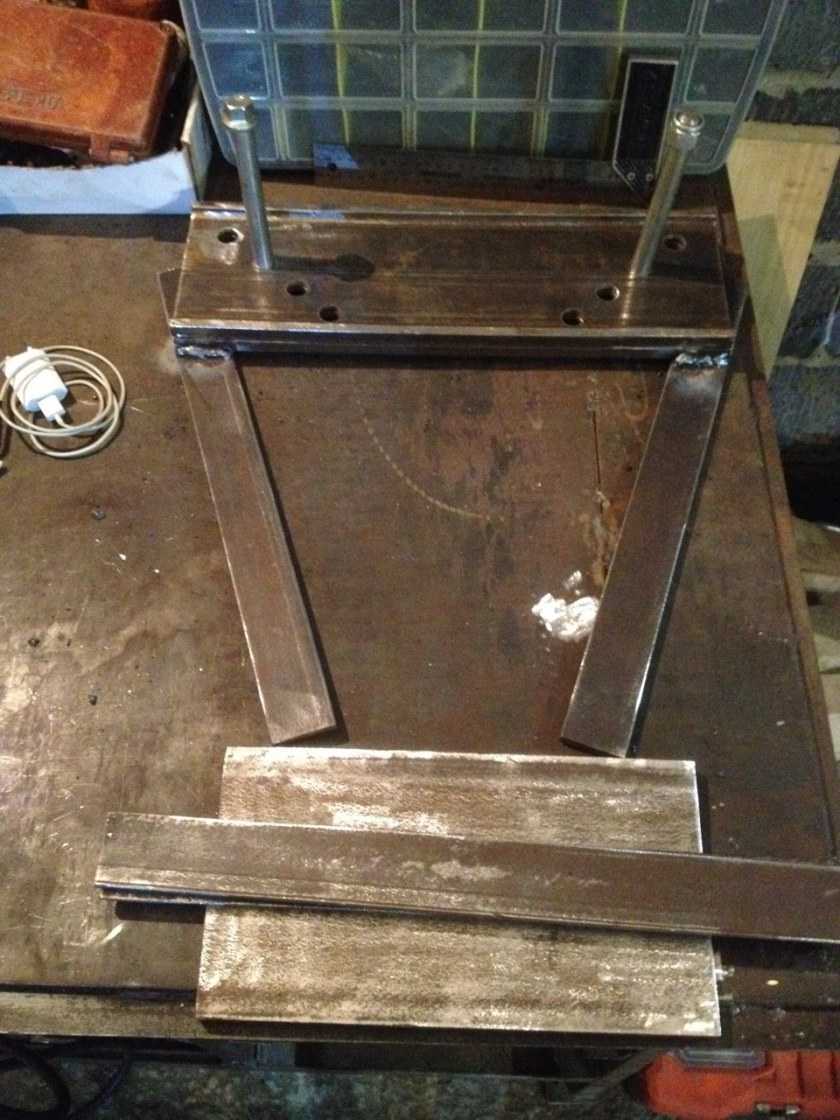

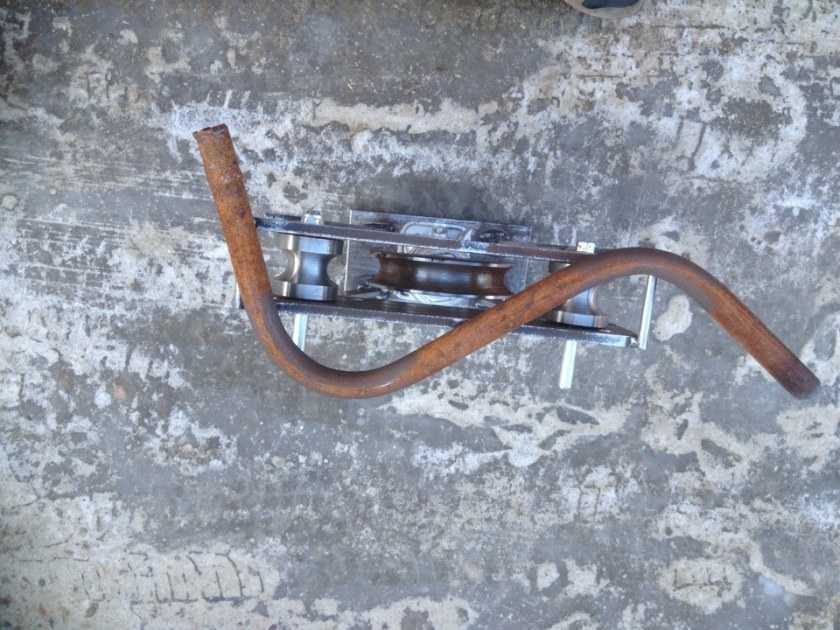

Применение гидравлики

Для гидравлического устройства потребуются:

• ролики – 2 штуки;
• гидравлический домкрат;
• башмак;
• швеллер;
• стальные пластины.

Домкрат фиксируют на верстаке. Он будет толкать трубу в плотной захватывающие ролики. Если подготовить ролики разного диаметра, можно работать с изделиями любого размера.

Подобное устройство не требует дополнительный затрат, а домкрат есть у каждого автомобилиста

Статья по теме:

Изготовление трубогиба самостоятельно

И вот наша статья дошла до самого главного – момента непосредственного изготовления трубогиба. Может первоначально и кажется, что такая работа не требует особого рвения и внимания, но это далеко не так. Если вы взялись за изготовление, то вам придется уделить этому процессу максимум усилий и тщательно анализированный подход. Ведь неверно выбранный или с дефектами материал приводит к различным дефектам проявляющихся уже во время работы самого механизма.

Самым простым способом получения требуемого угла, использование шаблона. Такой способ применим для изделий из алюминия и некоторых стальных сходных образцов.  Для этого нужно с помощью досок соорудить моделирующее устройство. Они выпиливаются диаметром несколько больше нежели элемент сгибания. После этого, готовые доски скрепляются наиболее доступно и удобно для вас.

Готовый шаблон прикрепляем к каркасу (на ваш выбор) и уже впритык к нему закрепить ступор, необходимый для трубы, чтобы она находилась в неподвижности.

Вот так незамысловато, изготавливается простейший трубогиб. Кстати, такой механизм подходит для работы с материалом более крепкого состава, который сложно согнуть вручную. Только для этого может потребоваться лебедка.

Второй вариант, рассматриваемый здесь – это устройство для профильной трубы. И тут без моделирующего устройства не обойтись. С одним исключением – не стоит выпиливать скос, а фиксация осуществляется парой – тройкой ограничителей.

Также, самостоятельному изготовлению доступен и прокатный трубогиб, делается из дерева для профильной трубы.

Технологическая сложность изготовления трубогибов во многом зависит от свойств самой трубы, например, ее гибкости. Чтобы согнуть трубу из гибкого материала, подойдет и деревянный инструмент, тогда как необходимость сгибания трубы из более крепкого металла, вызовет поломку и необходимость замены некоторых деталей на более мощные.

Изготовление металлического трубогиба дома, требует обязательно:

• Гидравлический домкрат;
• Швеллер;
• Пара роликов;
• Башмак;
• Металлические пластины.

Швеллер необходим для сварки прямоугольной конструкции, в высоту максимального положения домкрата. На основание устанавливается домкрат, который закрепляется металлическими пластинами. Все делается крепко, даже жестко. Домкрат функционирует как толкатель, а ролики прокручивают изделие. Причем последнее является наиболее сложным, ведь они должны иметь необходимый диаметр, чтобы полностью обхватывать трубу.

Качественными характеристиками этого гидравлического инструмента, является дешевизна и доступность всех необходимых составных. Их общедоступность позволяет каждому хозяину самостоятельно изготовить такой необходимый в домашнем хозяйстве инструмент и сгибать в холодном состоянии стальные трубы

Это важно, если есть необходимость в монтаже сантехники и водопровода или при реставрации авто

Делаем электромеханический трубогиб

Мы решили рассказать вам, как изготовить электромеханическую модель трубогиба. Такое оборудование способно справиться с любым объёмом работ, при этом не придётся прикладывать физическую силу.

Для изучения, представляем две версии инструкции как изготовить трубогибочный станок для круглых труб своими руками. Если после ознакомления текстового руководства возникнут вопросы, рекомендуем смотреть так же и видео материалы.

Как сделать трубогиб без сварки и токарки. Размеры, чертежи, нюансы The pipe bender

Watch this video on YouTube

Устройство состоит из трёх рабочих органов — одного нажимного и двух опорных валиков, поэтому его ещё называют трёхваловым прокатным станком. Это один из самых сложных гибочных механизмов, который можно собрать своими руками, но мы решили начать именно с него. Если он у нас получится, то сделать более простые виды трубогибов нам не составит труда.

Итак, устройство мы будем делать из: 204-ых подшипников, стабилизатора поперечной устойчивости от автомобиля «Ваз», гаек, шпилек, обрезков труб (20 на 40 с толщиной 2 мм, 15 на 15 на 1,5 мм; 80 — 80 — 5 мм), металлического листа толщиной 3 мм.

Для сборки электрического гибочного станка мы воспользовались следующими чертежами.

Схема прокатного станкаСхема валаЧертёж вилкиОпоры для подшипниковЧертёж щекиСхема прижимного винта

Переходим к работе, пошаговая подробная инструкция выглядит следующим образом:

Подготавливаем станину — для этого понадобится два отрезка арматуры или профиля одного размера, на верхней стенке которых мы делаем по 4 отверстия для наших шпилек.

Детали для станины

Из металлического листа вырезаем две боковые стенки конструкции, проделываем в заготовках отверстия для их крепления к станине и установки вальцов, а также большое окошко для подвижного валика. Отверстия следует проделывать сразу в двух заготовках, чтобы они совпадали.

Вырезаем боковины

Берём стабилизатор поперечного сечения от жигулей, протачиваем его под головку 19, это позволит вращать вал шуроповёртом. На него будет одеваться подшипник с диаметром 20 мм.

Делаем проточки на стабилизатореОдеваем подшипник

Приступаем к изготовлению прижимного механизма из винта и куска швеллера, размер которого должен быть чуть меньше, чем расстояние между боковыми стенками конструкции, чтобы заготовка свободно ходила в нем. В швеллере проделываем отверстие, равное размеру винта, куда привариваем гайку. После чего вкручиваем винт и снизу фиксируем гайкой. Сверху в винте просверливаем отверстие, в него вставляем шпильку, которая будет служить рукояткой.

Привариваем гайкуВставляем винт

На вал одеваем два подшипника, фиксируем шайбами. Заготовка устанавливается на швеллер, в котором предварительно мы проделали отверстия для прижимного винта и боковые для крепления.

Собираем прижимной вал

Приступаем к сбору приспособления:

• вставляем шпильки в отверстия одной боковой стенки и фиксируем их гайками;
• средние шпильки — это наши входной и выходной ролики, они наборные, размер зависит от комплектации подшипниками под различные задачи;

Вставляем шпильки-ролики

на нижние шпильки одеваем шайбы, а затем устанавливаем две заготовки из профиля, которые будут служить основанием нашего станка;

Устанавливаем профильное основание

прижимной вал размещаем в середине конструкции, протолкнув винт в отверстие, он должен располагаться точно по центру между роликами, а между винтом и щеками устанавливаем прокладки из металлической пластины;

Размещаем прижимной вал

прижимной винт прикручиваем к швеллеру вала гайкой;

Прикручиваем прижимной винт

накрываем конструкцию второй боковиной и закручиваем гайки.

Одеваем стенку

Станок готов, остаётся на заточенную сторону вала одеть головку, а затем с помощью шуруповёрта привести в действие устройство. Это универсальный станок-кольцевик, используя его вы сможете изгибать не только круглые, но и профильные трубы, достаточно только поменять насадки на роликах.

Что представляет собой трубогиб?

Трубогибы бывают разными и это зависит от их назначения. Но есть основные конструктивные элементы, которые присутствуют не зависимо от назначения:

• Рама;
• Гидравлический цилиндр;
• Две планки;
• Трубные упоры в количестве двух штук.

Как правило, рама встречается открытого или закрытого типа. Гидравлический цилиндр — главная деталь данного инструмента. В ручном трубогибе обязательно присутствие нагнетательного механизма, которое располагается сзади корпуса. Наверху гидроцилиндра есть пробка, куда заливается масло и проверяется его уровень.

Гибочное усилие организует за счет штока, который возвращается в исходное положение с помощью пружины, которая также установлена на гидравлическом цилиндре. Две планки представляют собой одну конструкцию. Отверстия необходимые, чтобы установить упор. Также на трубогибе есть отверстия с резьбой, туда устанавливают болты, которые позволяют регулировать высоту.

Простой трубогиб

В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.

Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.

Для круглой трубы

Простейший трубогиб с минимумом деталей – это ручное устройство, состоящее из основы, двух шкивов, упора и рычага.

Он предназначен для сгибания труб круглого сечения под прямым углом или меньше.

Основа может быть простой металлической плитой. В ее центре неподвижно крепится шкив. На оси первого шкива закреплён П-образный кронштейн. Конец кронштейна продолжается рычагом, а в середине на очи закреплён второй шкив, который свободно вращается. Внизу от первого шкива располагают упор, который предотвращает проворачивание трубы.

Механизм такого трубогиба предельно прост. Круглая труба вставляется между упором и первым шкивом. Кронштейн одним из краёв касается упора, и труба получается зажатой между двух шкивов. Поворачивая кронштейн рычагом, мастер оказывает давление на конец трубы и постепенно второй шкив описывает окружность вокруг первого, неподвижного. Зажатая между ними труба искривляется по радиусу неподвижного шкива.

Из тисков

Задача сборки облегчается тем, что тисковый трубогиб не требует рамы, соединяющей верхний прижимной и нижние упорные ролики. Для него хватит двух швеллеров достаточной глубины, чтобы в стенках можно было просверлить отверстия под валы роликов.

На широком основании монтируются упорные ролики на расстоянии минимум 400-600 мм друг от друга. На узком основании собирается один ролик, вращаемый рычагом достаточной длины. Затем конструкция вставляется в тиски, между роликами помещается труба и затягивается. Вращая рукоять рычага, трубу или профиль протягивают через роликовые вальцы.

Эта модель удобна тем, что является максимально портативной и может извлекаться из ящика с инструментами лишь по необходимости.

Самодельный роликовый

Роликовый трубогиб может иметь различную конфигурацию. Это может быть как простейший ручной механизм, состоящий из двух рычагов, шкива и прижимного ролика, так и достаточно сложное прокатное устройство с электрическим или даже бензиновым приводом.

Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

Чертежи:

Из домкрата

Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

Чертеж и размеры:

При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.

Арбалетного типа

Он используется, когда изделие гнётся на небольшую длину.

Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.

В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.

Чертеж самодельного трубогибочного станка арбалетного типа:

Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.

Ручной трубогиб: изготовление в домашних условиях

Среди владельцев гаражей и частных загородных участков часто возникает вопрос, как самому сделать трубогиб для профильной трубы? Данная проблема очень распространенная, потому что готовые аппараты стоят отнюдь недешево и приобретая их, владелец не всегда уверен в хорошем качестве. В таком случае изготовление трубогиба для профильной трубы своими руками — реальное решение.

Несмотря на простоту конструкции, самые примитивные трубогибы обеспечивают достаточно качественную обработку труб

Если объемы работ не слишком велики, то лучшим вариантом будет ручной трубогиб для профильной трубы.

Самый дешевый и элементарный вариант – простой ручной трубогиб своими руками. Чтобы его сделать, вам понадобится всего три составляющих: бетонная плита, металлические штыри и перфоратор.

Алгоритм выполнения монтажа деталей ручного трубогиба для профильной трубы своими руками предельно прост: бетонное основание разделяем на ячейки площадью 4х4 либо же 5х5 сантиметров. На углах образовавшихся клеток нужно сделать отверстия (просверливая их как можно глубже) с помощью перфоратора, и затем устанавливаем в них штыри.

Получившееся оборудование для гибки разнообразных профильных труб работает по несложному принципу: заготовку трубного изделия помещают между штырями и загибают, применяя физическое усилие, под нужным углом.

Конечно, идеальной точности при использовании настолько простого трубогиба для профильной трубы, сделанного своими руками, не добиться, но для бытовых целей его более чем достаточно.

Изготовление станка своими руками

В зависимости от того, какие материалы для самостоятельного монтажа трубогиба имеются под рукой, выбирается тип устройства. Проще всего сделать прокатный фронтальный прибор.

Состоит он из следующих частей:

• Валы, которые могут быть из металла, дерева или полиуретана (выбор материала зависит от прочности профильных изделий, которые нужно будет сгибать);
• Цепь для привода станка в действие;
• Ось вращения;
• Механизм для движения валов;
• Металлопрофиль для рамы конструкции.

Принцип работы заключается в том, что если вставить трубу между валами устройства и повернуть прикрепленную к одному из них ручку, валы придут в движение, и труба примет необходимую форму.

Чтобы сделать трубогиб, потребуется его чертеж

Для того чтобы сделать агрегат своими руками, нужно приготовить следующие составляющие элементы:

• Металлопрофили;
• Домкрат;
• Несколько прочных пружин;
• Три ролика;
• Ручка;
• Цепь для привода.

Валы, соединенные цепью, позволяют гнуть трубные изделия. Чтобы удобно было управлять устройством, нужно прикрутить дополнительно ручку для управления роликами. Изготовление производится по определенной схеме.

Делается каркас прибора, металлический профиль для него крепится сваркой или на болты, сбоку и в центре делается вертикальная опора. Устанавливаются ролики: один ниже, а два других выше, расстояние между ними выбирается исходя из того, трубу с каким изгибом нужно получить. Устанавливается цепь, которая будет приводить в движение механизм, ее можно снять со старого оборудования, например, мотоцикла. Приваривается ручка к подвижному ролику для приведения механизма в движение. Устанавливается домкрат под часть профиля с валиком.

Трубогиб готов. Теперь можно сгибать на нем трубки, корректируя во время работы радиус их изгиба.
