Правильное устройство ендовы

Монтаж ендовы: особенности

Первым делом нужно установить обрешетку

При этом важно помнить, что она должна обладать сплошным строением в местах стыков обоих кровельных скатов. Очень важно иметь обрешетку со строением по ее обеим сторонам

По деревянному желобу прокладывается слой гидроизоляции. Напомним, что он защищает от влаги пространство под кровлей.

При наличии горизонтальных стыков на ендове кровли, производится нахлест более 100 мм. Если же кровля имеет плоский угол ската, то специалисты советуют установить дополнительный гидроизоляционный слой.

Не рекомендуется пренебрегать обустройством дополнительного слоя гидроизоляции. В противном случае, ендова может очень скоро выйти из строя. При этом понадобится затрата средств не только на ее ремонт, но и на реставрацию всей кровельной системы.

Важно: При использовании металлочерепицы в качестве кровельного материала, применяйте специальный уплотнитель. Он имеет свойство самостоятельно расширяться

Помните, что любая кровля со сложным конструктивным решением требует обустройства ендовы

Поэтому очень важно соблюдать все правила по монтажу этого элемента

По стандарту, при оборудовании крыш с крутым скатом, целесообразно применять одновременно закрытую и переплетенную ендовы. При этом выбор полностью зависит от кровельного покрытия вашей конструкции дома.

Не стоит забывать о том, что особенность закрытой и переплетенной ендовы заключается в обустройстве слоя гидроизоляции. Ну а это довольно затратное мероприятие, так как хороший материал стоит приличных денег.

Планка ендовы открытой не требует установки дополнительного слоя гидроизоляции. Можете приглядеться к самой конструкции открытой ендовы. Элемент не скапливает в себе осадки. Напротив, они быстро испаряются.

Совет: Открытая ендова предполагает установку системы гидроизоляции по обычной технологии. Как правило, ее применяют при работах со скатными крышами.

Советы от специалистов – первым делом на крышу должен быть уложен первый ряд кровельного материала до нижнего конца ендовы. По завершении этой работы, можно приступать к фиксации слоя гидроизоляции.

Сегодня можно встретить много строительных сайтов. Там можно не только получить советы от специалистов, но и наглядно увидеть все работы. Часто на сайтах присутствует фото– и видео контент кровельных работ.

Монтаж ендовы на кровле из ондулина, инструкция на видео:

Как правило, многие приходят к выводу о том, что доверять обустройство ендовы следует профессионалам своего дела. Поэтому для выполнения монтажных работ на кровле рекомендуется пригласить опытных людей. Это исключит любой риск, в частности финансовый.

Таким образом, мы узнали, что такое ендова кровли. При следовании всем пунктам инструкции, можно вполне самостоятельно обустроить наиболее сложные элементы конструкции.

Предназначение элемента

Можно с уверенностью сказать, что каждый человек, который далек от строительства не раз в своей жизни видел ендову, но вряд ли знал, что она так называется. Если говорить просто, то это своего рода стык на кровле. Ендова образуется на месте соприкосновения двух скатов друг с другом или при соприкосновении ската со стеной. Как правило, это внутренний угол между двумя плоскостями. Возведением кровли с ендовой должен заниматься профессионал, т. к. такой узел довольно сложно реализовать правильно. Такой элемент несет в себе определенную функциональную нагрузку. Среди основных моментов можно выделить:

  • герметичный узел примыкания;
  • отвод дождевой воды;
  • отвод талой воды.

Только благодаря ендове удается обеспечить герметичный узел примыкания, через который осадки не попадают под кровлю. Ее основной целью является отвод дождевой воды, чтобы она не скапливалась на кровле. Это относится и к талой воде, которая может быть результатом выпадения снега или обледенения. В силу своей конструкции ендова несет дополнительную нагрузку. Это связано с большими массами снега, которые скапливаются на ней. Часто чтобы убрать его используется кабельное отопление для кровли.

Обратите внимание! Если в процессе проектирования ендовы будут допущены определенные ошибки, тогда повреждены будут оба примыкающих ската кровли. Именно поэтому изготовление ендовы лучше не поручать новичку.

Строительство ендовы

  • Стропильная система ендовой крыши может быть любой, но обязательно учитывайте уклоны листов кровли. Многое также зависит от самого материала, который должен обладать стойкими свойствами к влиянию ржавчины, внешних нагрузок, ударов и вибраций (град, снег, стихийное бедствие);
  • Работать нужно начинать от конька, так Вы не только сможете точно отмерить необходимое расстояние, но и поддержите кровли. После работы не забудьте укрепить отсоединенные участки конька. Соединять нужно по старым отверстия, этим Вы сэкономите время и деньги;
  • Строительство ендовы может быть как небольшим, так и достигать до 3-10 метров в длину. Это нормальное явление для больших особняков, предприятий, зданий складов и прочих помещений с большими площадями;

  • Каркас должен быть создан с учетом дополнительной нагрузки, для расчета правильных показателей советуем обратиться за помощью к специалистам;
  • Никогда не работайте на мокрой крыше или во время дождя. Это опасно для жизни и чревато последствиями, металл скользит, и Вы можете упасть.

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

  • На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
  • Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
  • По линии разжелобка необходимо уложить уплотнитель;
  • Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
  • Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

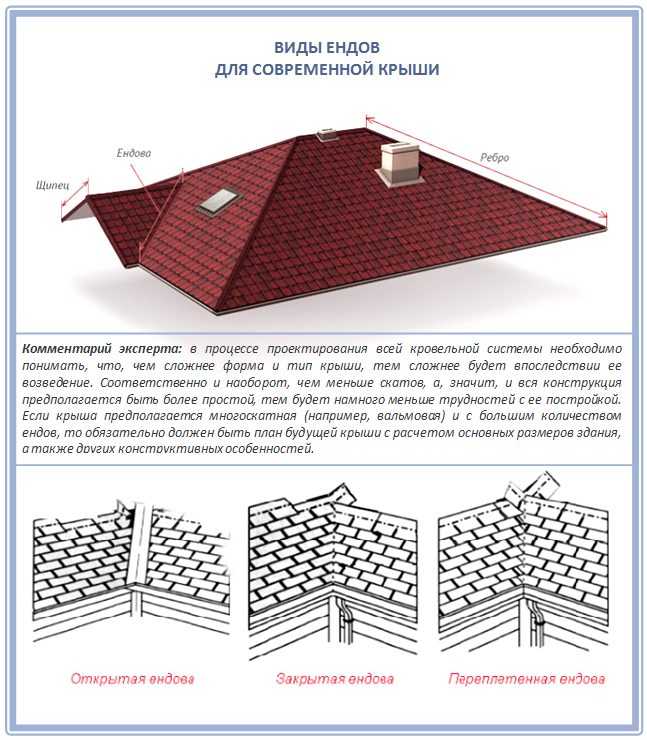

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

  • Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
  • Закрытая. Встречается на стыке двух крутых уклонов;
  • Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба. В особенности характерны такие ошибки:

В особенности характерны такие ошибки:

  • Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
  • Фиксация желоба на стыке двух скатов гвоздями на профнастил;
  • Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
  • Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
  • Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
  • Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

  • Коньковые планки.
  • Карнизные планки.
  • Планки примыкания.
  • Снегозадержатели.
  • Ветровые доски.
  • Уголки внутренний и наружный.
  • Заглушки коньков.
  • Водостоки.

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Доборные элементы

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

  1. В месте сопряжения отдельных частей многощипцовой конструкции обязательно усиливают обрешетку. Сплошной настил из обрезной доски помогает более равномерно распределить вес кровельного материала и нагрузку, ложащуюся на крышу при выпадении снега.
  2. Разжелобок многощипцовой крыши нуждается в усиленной гидроизоляции. Чтобы защитить ендову от просачивания воды во время ливней или таяния снежной шапки, нужно обеспечить ее дополнительной гидроизоляцией, для этого оборудуют специальный влагостойкий подкладочный ковер.

Пред тем, как сделать ендову на крыше, необходимо тщательно продумать ее конструкцию, чтобы в процессе эксплуатации она не стала причиной появления протечек

При создании проекта важно верно рассчитать нагрузку, которой она будет подвергаться. К примеру, керамическая черепица обладает гораздо большим весом, чем профнастил, поэтому для нее необходимо дополнительное усиление обрешетки

Угол наклона крыши для ондулина

В зависимости показателя угла наклона крыши, зависит схема укладки, шаг обрешетки, ширина нахлеста листов вдоль листа и поперек.

Угол наклона ската определяет технологию покрытия следующим образом:

При угле наклона менее 10° сооружается сплошная обрешетка. Оптимальным материалом для такой обрешетки служит фанера, OSB, доски. В таком случае ондулин застилается внахлест на 30 см при двухволновом перекрытии по длине листа.

Минимальный угол наклона крыши из ондулина — 6 градусов;

При угле наклона крыши 10-15° шаг обрешетки должен составлять 45 см, ширина нахлеста не должна превышать 20 см, а перекрытие — одноволновое;

При угле наклона более 15° шаг обрешетки должен быть равен 60 см, ширина нахлеста — не более 17 см при одноволновом перекрытии.

Функции конструкции

Неправильная конструкция или монтаж ендовы могут привести к печальным последствиям, самое опасное из которых — обрушение кровли. Это возможно, если снег будет скапливаться в углах, создавая нагрузку больше предельно допустимой.

Грамотно спроектированная ендова выполняет следующие функции:

  • соединяет соседние наклонные плоскости, формирующие внутренний угол в месте сопряжения;
  • быстро транспортирует и удаляет дождевую воду, стекающую в водосточную систему по желобку;
  • защищает кровлю от протечек и загрязнений;
  • предотвращает попадание в подкровельное пространство мусора (опавших листьев, сучьев деревьев) и насекомых;
  • придаёт эстетичный, законченный вид кровле.

Ендова — это самая уязвимая зона для атмосферных осадков

Особенности устройства ендовы возле мансардных окон

Такие конструкции крыши, как дверца чердака или мансардные окна, также необходимо гидроизолировать. Устройство ендовы в таких местах предполагает выведение ее нижнего элемента на правильное покрытие.

Схема работы выглядит так:

  1. Возле мансардного окна набивают обрешетку.
  2. Вычисляют длину разжелобка, учитывая возможные нахлесты, если он будет состоять из нескольких фрагментов.
  3. Размечают место изгиба в нижней части желоба.
  4. Отгибают надрезанные участки в противоположную бортикам сторону.
  5. Ендову слегка поднимают над уровнем кровли, подведя под нее бруски.
  6. Края уплотняют лентой.
  7. Нижний отрезок кровельного покрытия подрезают и подсовывают под ендовые планки.

Таким образом, ендова – это крайне важный и нужный элемент кровли, обустроить который можно своими руками

Узкое место всего дома

В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.

Особенности устройства ендовы

Нельзя рассматривать устройство ендовы дома в общем, так как использование различных кровельных покрытий имеет свои нюансы. Каждую конструкцию следует разбирать по отдельности.

Кровля из металлочерепицы

Монтаж листов при устройстве ендовы из металлочерепицы проводят, не доходя около 10 см до середины ендовы. Для крепления используются саморезы, устанавливающиеся не ближе 25 см от угла. Они фиксируют конструкцию, проходя через металл и планку ендовы.


Устройство ендовы на кровле из металлочерепицы

Верхняя ендовная планка, изготовленная из этого же кровельного материала, крепится после монтажа основного покрытия крыши, закрывая срезы листов. Для фиксации используются верхние точки примыкания металла.

Крыша, при устройстве которой применяются профнастил и шифер

При монтаже шифера на крыше дома сначала устанавливается деревянная обрешетка-каркас, для чего используются брусья с сечением 6х6 см. На ней закрепляется гидроизоляция, соединяющаяся с мембраной, зафиксированной на скатах. На обрешетку устанавливается шиферный лист, предназначенный специально для устройства нижнего желоба. Верхний элемент ендовы монтируется после того, как окончен монтаж крыши дома.

При устройстве ендовы на крыше из профнастила необходимо применение герметика. Его слой наносится с обеих сторон от перегиба кровли. Поскольку покрытие имеет волновую форму, в эти места могут попадать как осадки, так и грязь. Чтобы не допустить таких проблем, зазоры послойно заполняются герметиком.

Монтаж профнастила на дом может производиться несколькими способами:


Устройство ендовы на кровле из шифера

  • открытым;
  • закрытым;
  • переплетенным.

В первом случае листы укладываются на небольшом расстоянии от места стыка. Чтобы прикрыть свободное пространство, поверх листов к обрешетке гвоздями монтируется желоб, с помощью которого закрываются срезы.

Закрытый вариант предусматривает стык листов покрытия без зазоров.

Довольно редко применяется сложный в исполнении переплетенный способ, когда ендова перекрывается листовым материалом, поочередно заходящим на другую сторону.

Черепичная крыша

При использовании в качестве кровельного материала дома черепицы выполняется сплошная обрешетка. Ее ширина не должна быть меньше 35 см (с обеих сторон от стыка).

Монтаж черепицы предусматривает один нюанс. Вероятен вариант, что после подрезки отдельных фрагментов не получится закрепить их с помощью стандартных замков. В таком случае понадобится мягкая кислотоустойчивая проволока, продетая в отверстие, просверленное в верхнем сегменте керамической черепицы и накрученная на вбитый в обрешетку гвоздь. При таком способе крепления материал будет надежно зафиксирован в нужном положении.


Конструкция ендовы на крыше из черепицы

Крыша из ондулина

Если покрытием дома выбран ондулин, устанавливается не сплошная обрешетка, а из двух досок, уложенных на расстоянии 15 см друг от друга, с соблюдением симметричности по отношению к центру ендовы. Между досками производится монтаж специального желоба.


Обрешетка под ондулин

Его установку следует начинать снизу. Первый фрагмент желоба укладывается ровно по краю облицовочного материала и прибивается гвоздями. Следующий лист монтируется с большим нахлестом (не меньше 15 см).

После крепления желоба устанавливаются кровельные листы. Они подрезаются два раза: сначала грубо, с небольшим запасом, затем окончательно, после точного замера.

Для монтажа ондулина применяются кровельные гвозди, у которых шляпка окрашена в цвет покрытия. Фиксация осуществляется в каждую волну с как можно большим отступом от середины ендовы.

Секреты успешного монтажа металлочерепицы

Кровля — это одна из самых важных составляющих конструкции каждого дома.

Металлочерепица хорошо зарекомендовала себя в строительстве и обладает рядом преимуществ перед остальными кровельными материалами.

А правильно выполненное покрытие крыши обеспечит вам по-настоящему красивый вид

Сегодня при выборе материала на крышу и при укладке кровли в первую очередь обращают внимание на легкость в укладке, прочность, устойчивость к внешним факторам. В то же время материал обязан не просто отвечать современным требованиям, но и быть красивым дополнением к общему дизайну строения

Всем этим требованиям отвечает металлочерепица.

Цветовая гамма листов металлочерепицы поможет подобрать ее к любому фасаду здания.

Металлочерепица в последние время пользуется все большей популярностью, т.к. она хорошо зарекомендовала себя в строительстве и обладает рядом преимуществ перед остальными кровельными материалами. Но сначала выясним, что представляет собой этот кровельный материал. Металлочерепица — это листы оцинкованной стали, покрытые определенным полимерным составом, задача которого — защищать металл и придавать ему цвет. Изготавливаются эти листы из горячеоцинкованной стали средней толщиной в 0,5 мм. Чтобы обеспечить дополнительную защиту от коррозии, оцинкованную сталь пассивируют и грунтуют, лишь после этого на внешнюю часть наносят цветное покрытие. А что касается самого полимерного покрытия, то здесь существуют разнообразные варианты. Перед тем, как начать правильно класть кровельный материал, обратимся к наиболее распространенным видам полимерных покрытий металлочерепицы:

  1. PVDF — лучшее покрытие, которое обладает высокой прочностью и стойкостью к механическим повреждениям. Оно также часто используется для создания кровельного материала, который прекрасно служит при агрессивном окружающей среды.
  2. Пурал — это довольно новое покрытие, обладающее такими свойствами как устойчивость к ультрафиолетовому излучению и химическому воздействию. Он не боится высоких перепадов температур.
  3. Матовый полиэстер — покрытие с матовой поверхностью, довольно устойчивое к различным атмосферным явлениям и перепаду температур.
  4. Полиэстер — довольно недорогое глянцевое покрытие, отличающиеся гибкостью, пластичностью и стойкостью цвета.
  5. Пластизол — самое толстое покрытие из всех выше перечисленных. Благодаря поливинилхлоридному покрытию оно считается одним из самых прочных и стойких материалов.

Легкость монтажа, позволяющая за довольно короткое время завершить строительство, является основным преимуществом металлочерепицы.

Итак, основное преимущество металлочерепицы — это легкость монтажа, позволяющая за довольно короткое время завершить строительство. Метеллочерепица относится к тем материалам, которые идеально в себе сочетают прочность, экологическую и пожарную безопасность, а широкая цветовая гамма позволит вам идеально подобрать кровлю под фасад здания. Легкость монтажа позволяет без хлопот заменить поврежденные участки, не разрушая при этом общей конструкции крыши. Следует упомянуть и то, что металлочерепица — очень долговечный материал, который обладает отличной прочностью, устойчивостью к различным погодным условиям и коррозийной стойкостью, поэтому обеспечит вам комфортное проживание в вашем доме. Все эти преимущества делают металлочерепицу просто бесценным материалом в строительстве.

Устройство стропильной системы с ендовой

Учитывая повышенную нагрузку на кровлю в месте расположения ендовы, надежности стропильной системы на внутреннем стыке скатов нужно уделять особое внимание. Стропильная система крыши с ендовой достаточно сложная

Лучше поручить разработку чертежей каркаса такой крыши специалистам, но есть несколько основных правил, при выполнении которых может быть построена крыша с ендовой своими руками.

Перед началом строительства многоскатной кровли с несколькими ендовами, нужно предварительно составить план стропильной системы. Чтобы понять, как правильно положить ендову нужно условно разбить дом на несколько прямоугольников. Самый большой из них считается основным, и к его стропильной системе будет присоединяться каркас крыши меньших прямоугольников.

В месте стыка основного помещения с пристройками и будут начинаться линии ендов. В точках опирания ендовых стропил монтируются дополнительные ригели, которые, в свою очередь, опираются на стойки или распорки. Приблизительно так же устанавливаются диагональные стропильные ноги вальмовой крыши. Наиболее сложным является устройство стропил ендовы мансардной крыши.

Стропила под ендову монтируются также, как и любые другие стропила скатной кровли. Главное, до того, как делать ендову, правильно соединить скаты и надежно скрепить их между собой.

Если для профнастила с небольшой выстой профиля на скатах кровли вполне достаточно выполнить обрешетку с шагом 300 мм, то обрешетка под ендову должна быть обязательно сплошной.

Торцевые крыши

На крышах сложной формы при установке выступающих мансардных окон образуются острые углы. Они получаются на пересечении двух спусков. Узел соединения называется долиной, а крыши – долиной.

Что такое эндова

Крыши сложной формы выглядят очень декоративно и являются украшением постройки, но их конструкция и обустройство – непростая задача – сопряжение плоскостей произвести непросто. В силу конструктивных особенностей эти секции крыши несут большую нагрузку – всегда много снега и воды. Таким образом, обрешетка армируется и меры по гидроизоляции гораздо серьезнее, чем остальная поверхность.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик)

Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю. Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест)

Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

  • специальными саморезами ближе к краю;
  • кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Классификация и устройство кровельных разжелобков

Монтаж ендов выполняют до укладки кровельных материалов на скаты кровли. В зависимости от сложности конструкции и способа обустройства разжелобки подразделяются на два вида:

  • нижние;
  • верхние.

Задача нижних элементов заключается в защите мест сопряжения скатов от попадания влаги в подкровельную зону. Они имеют подгибы по краям, благодаря чему при высоком уровне сточных вод предотвращается их перелив в чердачное пространство. Кроме того, дополнительную герметизацию кровли обеспечивают за счёт рулонной гидроизоляции, которую с достаточным запасом по ширине укладывают на обрешётку. Нижние планки выполняются из оцинкованной или нержавеющей листовой стали, алюминиевой полосы и т. д.


На нижней панели ендовы делаются отбортовки для защиты подкровельного пространства от протечек

Верхняя ендова, которая выступает над основным разжелобком на 15–20 см, служит в декоративных целях, скрывая неприглядную щель в месте стыка двух скатов.


Верхняя панель закрытой ендовы защищает разжелобок от попадания мусора и придаёт конструкции кровли завершённый вид

Чаще всего облицовочная планка выполняется из одноимённого кровельного материала и устанавливается на место после того, как крыша будет полностью укрыта.

По способу монтажа стыковочные элементы бывают:

  • открытыми;
  • закрытыми;
  • сочленёнными (переплетёнными).

Ендовы первого типа обустраиваются с использованием одной лишь нижней защитной панели, поэтому внешне они выглядят как неприкрытая зона сочленения смежных скатов. Являясь самым простым вариантом, открытый стык может использоваться на кровле с небольшим уклоном. Плюсы подобного решения — в эффективности водоотведения, скорости и простоте монтажа. К недостаткам можно отнести внешнюю непрезентабельность конструкции.

Закрытые разжелобки обустраиваются с использованием нижних и верхних панелей. Этот тип стыкования требует максимально плотного прилегания наклонных поверхностей и способен обеспечить защиту от протечек на крышах с крутыми скатами.

Сочленённой ендовой называется метод стыкования скатов, при которых кровельные листы переплетаются друг с другом, благодаря чему удаётся более надёжно защитить внутреннее пространство от попадания влаги.


В зависимости от способа монтажа ендовы делятся на открытые, закрытые и переплетённые

Преимущества закрытых и сочленённых разжелобков заключаются в максимально эффективной влагозащите и внешней привлекательности — крыша с такими ендовами выглядит монолитной и завершённой. К минусам относится более сложный монтаж и, как следствие, удорожание конструкции.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
