Согреет тело и душу: печь-шведка с духовкой и плитой как воплощение уюта

Полезные советы

Если печь долго не работала, для розжига используют бумагу

При строительстве и проверке печи-шведки придерживаются следующих рекомендаций.

  1. После строительства печь просушивается естественным путем не менее 2 недель. Поэтому строить ее лучше в теплое время года.
  2. Тестовое протапливание занимает до 15 дней. Сначала печь 3 дня протапливают только соломой – около 4 кг, затем соломой и щепой. На следующем этапе сжигают до 5 кг сухих поленьев за 2 дня, а потом в течение недели все увеличивают длительность протапливания, используя и дрова, и уголь.

Если шведка долго не работала, для розжига используют мягкую бумагу, а затем поджигают поленья.

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

  1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
  2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
  3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
  4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
  5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
  6. При кладке 6-го ряда монтируеится водяной бак.
  7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
  8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
  9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
  10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
  11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
  12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
  13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
  14. При монтаже 17-го ряда монтируется задняя печная стенка.
  15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
  16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
  17. При кладке 20-го ряда свод горнила уплотняется песком.
  18. 21-й ряд предполагает перекрытие горнила.
  19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
  20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
  21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
  22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
  23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Устройство и секреты высокой эффективности

Шведская печь начинает излучать тепло как только появляются первые устойчивые языки пламени. Секрет таких возможностей исходит из решения скандинавских учёных установить духовку (на приведённой схеме она указана цифрой 1) сразу же за топкой. Тепло от горящих летучих газов, которое печники называют его первым жаром, раскаляет её металл докрасна, а боковой выход позволяет удачно скомпоновать внутреннее пространство печи. За счёт преграды, установленной на пути горячих газов, удалось снизить их первоначальную скорость — при высокой интенсивности пламени тепло не улетает в трубу, как это происходит в большинстве канальных печей. Кроме того, как можно увидеть на схеме, в этом случае свод топки служит неким подобием колпака, под которым неплохо дожигаются пиролизные остатки. Преимущество такого расположения духовки ещё и в том, что огибающие её поверхность продукты сгорания уходят вниз, поэтому стенки отопительного агрегата начинают прогреваться буквально от пола, а ведь одной из составляющих успешной теплоотдачи является большая площадь поверхности, не так ли?


Устройство шведской печи

Способствует высокой тепловой производительности и варочная плита (2), а также расположенное над ней углубление. Благодаря подогреву первым жаром тепло от них расходится не хуже, чем из духовки. После того как первое тепло начнёт распространяться по дому, нишу можно прикрыть деревянной заслонкой. Даже после полного прогорания дров тепло в проёме будет сберегаться в течение 6–8 часов, что удобно использовать, чтобы держать тёплой приготовленную еду.

Ниша (3), расположенная верхним ярусом, более вместительна и прогревается не так сильно, поэтому при необходимости в ней можно просушить мокрую одежду. Как и в нижнем углублении, её задняя часть выполнена тонкостенной. За счёт этого тыльная сторона эффективно прогревается на всех режимах работы печи, начиная от интенсивного горения и заканчивая тлением раскалённых углей.

Хайло в традиционном понимании этой детали печи у шведки отсутствует. Учёные решили упразднить сводчатый элемент ввиду усложнения и удорожания конструкции, установив взамен простое окно для перетока газов из пространства под духовкой.


Схема движения газов в каналах печи

Теплосборник предприимчивые шведы полностью позаимствовали у голландок, обустраивая его по проверенной схеме с вертикальными каналами. Конечно, в этом случае больше нагревается верхняя часть печи, однако встроенная духовка неплохо выравнивает градиент температур по высоте отопительного прибора. Благодаря классической компоновке теплообменника в каналах образуется меньше сажи

При этом чистить агрегат намного удобнее, а это немаловажно, поскольку изначально печь разрабатывалась под топливо любого типа

Печь-шведка чаще всего устанавливалась в простенке между комнатами, поэтому появлялась дополнительная возможность повернуть её каналы в лежанку. Этой возможностью пользовались по большей части простые шведы, знать же предпочитала в этом месте обустроить более презентабельное сооружение — камин.


Конструкция теплообменных каналов шведки позаимствована у популярных в то время голландских печей

Благодаря инновациям в топливной и теплообменной части шведская печь в то время была образцом совершенства. Конечно, по сравнению с голландкой она обходилась владельцу дороже, да и в изготовлении была сложнее. Тем не менее высокая мощность и уникальная теплоотдача шведки обеспечили ей популярность на ближайшие двести лет.

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего

  • Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
  • Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича. Только тогда можно растапливать шведку поленьями размером до 60 см.
  • Один из немаловажных моментов — это расстояние от пола до варочной плиты.
  • По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
  • Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
  • К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов

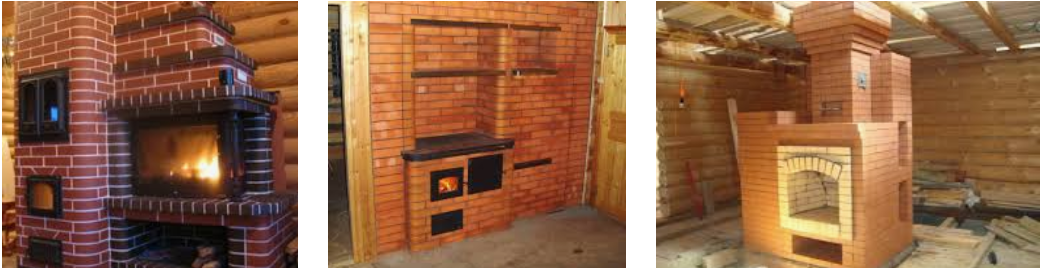

Виды шведки

Печь шведка имеет несколько разновидностей. Можно выделить следующие:

  1. По внешнему виду напоминает камин. Варочная поверхность незаменима на кухне. Можно установить печь в гостиной. Существует огромное количество вариантов отделки, поэтому она сможет вписаться в любой интерьер и дизайн комнаты.
  2. С лежаком. Конструкция привлекает своей функциональностью. Ее часто используют при сильных морозах. Печь выполняет функцию кровати с обогревом.
  3. Многофункциональность. Пользователи смогут не только прогреть пространство, но и приготовить пищу. Обогрев комнаты осуществляется через заднюю стенку конструкции. Поверхность для варки можно расположить на кухне.

Печь оборудованная лежанкой

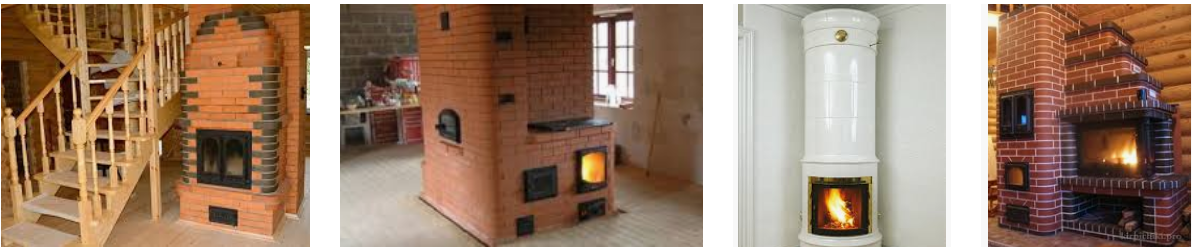

Виды печей и их характеристики

Существует несколько моделей печи шведка:

  • отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
  • печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;
  • шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

    • В случае горизонтального построения щитка прогревание конструкции происходит равномерно.

      Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.

    • В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.

      Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

  • Шведка с колпаковым режимом топки.

    Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

Материалы

Следует учитывать, что важным моментом изготовления печи «шведки» является качественный материал. Чтобы обеспечить долговечное использование печи, необходимы материалы высокого качества. Для установки печи понадобятся следующие материалы:

  • Шамотный кирпич. Данный вид кирпича содержит в себе 80% огнеупорной глины, благодаря чему способен выдерживать нагрузку очень высокой температуры. Конструкция, выполненная из обыкновенного кирпича, при достижении очень высоких температурных показателей может не выдержать, раскрошиться и разрушиться.
  • Глина. Необходим для кладки кирпичей качественный глиняный раствор, который обеспечит надежность и долговечность всей конструкции. Чтобы верно подобрать глину и самостоятельно приготовить из нее раствор, желательно проконсультироваться по данному вопросу с печниками.
  • Металлические детали: заслонки, задвижки, дверцы. Как правило, выполняются из литого чугуна. С помощью декоративных подобных деталей печи можно придать определенный стиль. При кладке следует учитывать, что кирпич и металл обладают различными структурами в плане расширения тепла.
  • Отделочные материалы. Подбираются по желанию и вкусу, учитывая финансовые возможности и стиль помещения. Как правило, используется штукатурка, известь или плитка. Именно завершающий отделочный этап в создании печи придаст всей конструкции законченный вид.

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

  1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
  2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топлива Влажность 12% Влажность 25% Влажность 50%
Тополь 1856 1448 636
Пихта 1902 1484 652
Ель 2088 1629 715
Берёза 3016 2352 1033
Дуб 3758 2932 1287
Осина 2181 1701 747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

  1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
  2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
  3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВт Размеры трубы, мм
до 3,5 140х140
3,5–5,2 140х200
5,2–7,2 140х270
7,2–10,5 200х200
10,5–14 200х270
свыше 14 270х270

Проект печки с лежанкой и плитой

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

  • красный полнотелый кирпич (стандартный) – 870 шт.;
  • шамотный камень типа ША-8 – 140 шт.;
  • колосники размером 415 х 240 мм;
  • панель чугунная варочная 65 х 31 см;
  • заслонка 13 х 25 см – 2 шт.;
  • дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
  • уголок №5 (50 х 50 х 5 мм) длиной 1 м;
  • полоса стальная поперечным сечением 50 х 5 мм – 7 м;
  • пластина металлическая 375 х 360 мм.

Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

  1. Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
  2. Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
  3. На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
  4. Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
  5. Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
  6. На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
  7. Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

  1. Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
  2. Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
  3. Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
  4. Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Изначально отопительно-варочная шведская печь рассчитана на размещение в простенке между двумя отапливаемыми комнатами – кухней и спальней (или гостиной), как показано ниже на фото. Первое помещение обогревается самой плитой и открытой духовкой, второе – кирпичной грубкой. Есть разновидности печек с режимом летнего хода – закрывается задвижка, газы идут на выход минуя дымообороты.


На фото изображена русская печка, но принцип размещения аналогичен — в перегородке между комнатами

Виды печей и их характеристики

Существует несколько моделей печи шведка:

  • отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
  • печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;
  • шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

    • В случае горизонтального построения щитка прогревание конструкции происходит равномерно.

      Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.

    • В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.

      Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

Шведка с колпаковым режимом топки.
Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

Рекомендации печников по эксплуатации

Эффективность сгорания топлива и общее состояние печи зависят от соблюдения правил эксплуатации, которых следует придерживаться не время от времени, а регулярно.

Кирпич, как и раствор, относится к «живым» материалам, которые со временем от перепада температур могут деформироваться. Поэтому придется не только производить чистку, но и замазывать трещины, чтобы не образовывался конденсат и теплоемкость конструкции не упала.

Это происходит очень просто, вот пример: вокруг задвижки со временем образовался зазор шириной всего 2 мм. Оказывается, за час он пропускает целых 15 м³ нагретого до температуры 90-100 °С воздуха, то есть примерно около 10 % всего тепла, исходящего от печи.

Потери тепла увеличиваются до 40 %, если просто открыть дверцу, и на 20-25 %, если подавать воздух через поддувало

Ремонт и чистка печей производится один раз в году, перед отопительным сезоном. Но дымоходы нуждаются в очистке гораздо чаще – примерно 2-3 раза за сезон. Перед началом топки удаляют золу с колосниковой решетки, чтобы обеспечить свободный доступ воздуха для эффективного горения.

Топливо заготавливают заранее, так как поленья должны высохнуть. Для этого их складывают в поленницы под навесом и оставляют минимум на год. Сырые дрова не рекомендуют использовать, так как испаряющаяся влага оседает на стенках и смешивается с сажей.

Лучше, если дрова будут одинаковой длины и толщины не более 10 см

Так они прогорят одинаково быстро и равномерно, что важно для нагревания кирпичей. Обычно процесс топки занимает от 1,5 до 2 часов. Обычно процесс топки занимает от 1,5 до 2 часов

Обычно процесс топки занимает от 1,5 до 2 часов.

Дрова укладывают в топочной камере рядами или клеткой, с небольшим расстоянием между поленьями

Важно, чтобы они сгорели одновременно, так как жара при этом будет больше

Длительное время топить печь для повышенного прогревания не рекомендуют. Так можно спровоцировать появление трещин, вследствие чего потребуется сначала косметический, а потом и капитальный ремонт – кладка заново.

Для растопки обычно используют быстро воспламеняющиеся материалы: щепу, бумагу, стружку. Перед растопкой открывают все заслонки, вьюшку, дверцу

Как только дрова воспламеняться, топку закрывают, а поддув открывают. Тягу регулируют положением задвижки или вьюшки.

Еще несколько полезных рекомендаций:

  • Ярко-красное пламя и черный дым говорят о недостатке воздуха – приток необходимо увеличить.
  • Белое пламя и гул в трубе – избыток воздуха, лучше немного прикрыть поддувало.
  • Шевелить поленья можно только после того, как они основательно прогорят и образуют пустоши, пропускающие воздух.
  • Головешки проталкивают в центр раскаленных углей, чтобы они скорее прогорели.
  • Как только угли перестанут гореть синим пламенем, их распределяют по поду, придвинув ближе к устью.
  • Для страховки от угарного дыма трубу не закрывают еще на протяжении 10 минут, чтобы исключить попадание угарного газа в помещение.

Если печь топят каменным углем, то растапливать ее рекомендуют все же дровами.

Производя отделку наружных стенок, помните, что красивая облицовка может частично снизить поступление тепла в помещение.

Необходимые материалы

  1. Кирпич красный (только на саму печь) 553 шт.
  2. Огнеупорный кирпич ША-8 = 32 шт.
  3. Глиняный раствор.

Дверки:

  • 21 х 25 см (топочная). Она должна быть литая, с усами.
  • 14 х 25 см.
  • 14 х 14 см (для чистки) = 3 шт.

Уголок стальной:

  • 4,5 х 4,5 х 1м.20см. = 1шт.
  • 4,5 х 4,5 х 70см. = 1 шт.
  • 4,5 х 4,5 х 90,5 см. = 5 шт.

Другие материалы:

Шкаф духовой для шведки

  1. Стальные полоски 5 х 65 см (толщина 5 мм.) — 2шт.
  2. Задвижка 25 х 13 см.
  3. Задвижка для вытяжки пара 13 х 13 см.
  4. Колосниковая решётка 20 х 30 см.
  5. Духовой шкаф 45 х 25 х 29 см.
  6. Плита (чугун) 41 х 71 см.
  7. Лист для перекрытия сушильных камер 80 х 90,5 см.
  8. Стальная пластина для малой сушилки 19 х 34 см.
  9. Лист перед топкой 50 х 70 см.

Фундамент

Монтажные работы, как и положено, начинают с устройства фундамента. Обычно это делают одновременно с заливкой основы для дома. Если по каким-либо причинам такой процесс был упущен, придется проводить работу в готовом помещении.

В любом случае фундаменты дома и печной конструкции должны быть отделены друг от друга. Чем массивнее обогревательный элемент, тем мощнее должна быть основа и глубже ее залегание.

Подушка

В самом начале проводят подробную разметку, роют котлован необходимой глубины и хорошенько утрамбовывают грунт на его дне. Затем засыпают песок, смоченный водой, и также плотно трамбуют.

Песчаная подушка должна быть не менее 100 – 200 мм по толщине в уплотненном состоянии. Далее на песчаный слой закладывают щебень, толщиной в 150 мм. Каменную подложку тоже необходимо хорошенько утрамбовать.

Опалубка

Следующий этап заключается в создании опалубки для заливки раствора. Ее боковые стенки собираются из деревянного материала, а зазоры герметизируются полиэтиленовой пленкой, устеленной поверх опалубки и зафиксированной степлером.

Пленку можно заменить обычным рубероидом, так же прибитым скобами к деревянным доскам. Опалубочную конструкцию необходимо поднять над уровнем грунта на высоту фундамента. Допускается монтаж опалубки по краю котлована.

Грубый бетон и армирование

Когда опалубка готова, можно приступать к заливке грубого раствора, состоящего из крупнокалиберного гравия, цемента и небольшой части песка. Этот слой должен быть не менее 150 мм.

В свежезалитый первый слой бетона вдавливают металлическую конструкцию из вертикально закрепленных прутьев арматуры. Она послужит связующим элементом для более легкого цементного раствора.

Легкий бетон

Поверх арматуры заливают легкий бетон до уровня грунта. Затем строительную смесь аккуратно разравнивают и оставляют схватываться.

После небольшого отвердения сверху размещают металлическую армирующую сетку или решетку, которая также заливается бетоном на высоту опалубочных стенок. Стяжку разравнивают и оставляют до полного высыхания, на которое в среднем уйдет до 28 дней.

Гидроизоляция

После того как стяжка полностью высохла, можно переходить к следующим этапам работы. Пришло время снять опалубку, а ровную поверхность основы выстелить гидроизоляционным слоем, который состоит из нескольких слоев рубероида, проклеенных между собой. Все готово для укладки кирпичных стен печи.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
