Как построить полувальмовую крышу

Преимущества

Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.
Стропильная система четырехскатной крыши

Устройство и конструкция четырехскатной крыши

Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.

Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек

Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

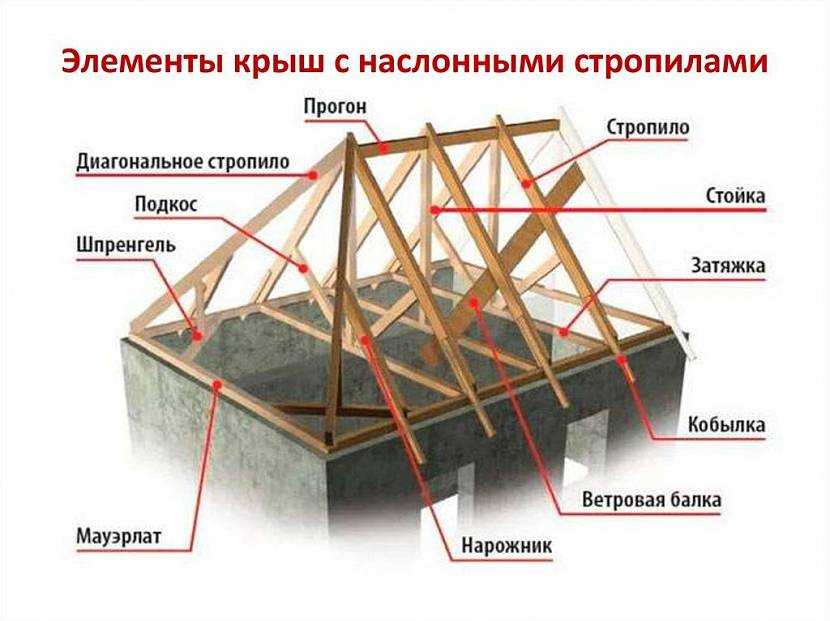

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.
  2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
  3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.
  4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
  5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.
  6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
  7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
  8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
  9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.

Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.

Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).

На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.

Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.

Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.

Сечение стропил выбирается в зависимости от:

  • угла уклона крыши;
  • предполагаемых нагрузок, воздействующих на крышу;
  • расстояния между несущими стенами;
  • шага между стропилами.

Установка промежуточных стропил

Необходимо соблюдать следующие правила:

  1. Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
  2. При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.

Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).

Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.

Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.

Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.

Как устанавливаются угловые стропила (нарожники)

Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.

При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.

Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.

Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.

Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.

Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Варианты вальмовой крыши

Несмотря на многообразие вальмовых кровель, основные направления таких крыш могут быть представлены четырьмя основными видами:

вариант четырёхскатной классической кровли. Характеризуется наличием прямой стропильной системы и угловыми рёбрами, идущими непосредственно с коньковой линии. Свесы имеют одну высоту расположения. Торцевые части обладают треугольной формой, а две другие кровельные части – трапециевидные.

вариант вальмовой шатровой конструкции. Четырёхскатная крыша с характерным схождением всех рёбер в одной центральной точке, что придаёт всем скатам одинаковый треугольный вид. Внешне такая форма напоминает шатёр. Идеальный вариант для здания с квадратной формой.

вариант датской четырёхскатной крыши. Обладает своеобразными короткими скатами, которые обусловлены наличием фронтонов в верхней части конструкции. Интересной разновидностью такой вальмовой кровли является японская разновидность, которая носит название иримойя. Оптимальный вариант для обустройства в жилом мансардном помещении полноценных вертикальных окон.

вариант ломаной вальмовой конструкции. Такой тип кровли более известен как четырёхскатная мансардная крыша. Обладает определёнными конструктивными сложностями исполнения, но позволяет получить самое объёмное мансардное помещение. Относится к наиболее затратным кровельным вариантам.

Голландская крыша: двускатная полувальмовая конструкция

Голландская кровля обладают более простой конструкцией, чем датская, но при этом почему-то получила меньшее распространение.

Скорее всего дело в том, что она рассчитана на большой стропильный каркас, а его не так-то просто возводить на высоте. И сегодня подобные крыши строят в основном на двух- или трехэтажных усадьбах:

У полувальмовой голландской крыши торцевые скаты в 1,5-3 раза короче боковых. Благодаря этому получается избежать потерь полезной площади в мансардном помещении и установить там обычные окна.

Шаг 1. Устройство мауэрлата на разной высоте

Строительство начинается с установки мауэрлата. Именно на него будут опираться вальмовые или рядовые стропильные ноги. Но мауэрлат будет находиться не на одном уровне, а на разных. На иллюстрации хорошо видно, как это должно быть:

Балки перекрытия нужно укладывать перпендикулярно мауэрлату. Если вам приходится состыковать два бруса, то место их соединения нужно располагать обязательно над несущей стеной, так как оно само по себе слабое.

Шаг 2. Установка и закрепление конькового прогона

Как только мауэрлат закончен, по центру выставляют коньковые прогоны – один или несколько, в зависимости от того, насколько большой получилась крыша.

Для этого часто используют раму, верхняя часть которой и служит прогоном. К слову, в строительстве полувальмовой крыши рекомендуется использовать одинаковые материалы как для стропил, так и для каркаса, доски не должны быть меньше, чем 50 на 150 мм. Если ширина здания больше, чем 4,6 м, стропильные балки делают составными.

Шаг 3. Закрепление стропильных ног

Затем ставят стропильные ноги. Это классические стропила по бокам крыши и укороченные диагональные ноги с нарожниками для формирования небольших скатов. Для этого между двумя основными скатами устанавливается горизонтальная перемычка. Ее часто называют прибоиной. И к ней как раз под углом присоединяют диагональные стропильные ноги.

Укороченные стропила крепят к коньковой балке двумя гвоздями

И важно, чтобы такие стропила между наклонными полками и нижней опорой были с жесткой фиксацией

Для этого в верхней точке крепления конец нарожника прибивают под углом, чтобы он соединялся со стропилами как можно более плотно. Чтобы еще лучше закрепить каркас, нижнюю плоскость, служащую опорой для стропил, закрепляют брусками с сечением 50 мм.

При установке диагональных стропил самое важное – это сформировать ими идеальную плоскость будущих скатов крыши. А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:

А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:

В приведенной иллюстрации построена висячая стропильная система, без конькового элемента. Наклон полувальм здесь обеспечен за счет более коротких стропильных ног. Все стропильные элементы соединены между собой на металлические пластины.

Вообще всю голландскую кровлю можно построить из готовых стропильных ферм, как и двускатную, в чем и состоит ее основное преимущество перед датской:

Готовые фермы выглядят следующим образом и вы можете заказать их уже готовыми:

Шаг 4. Усиление стропильной системы

Чтобы полувальмовая крыша получилась достаточно жесткой и надежной, все участки соединений обязательно усиливают подкосами. Кроме того, с обеих сторон крайние стропильные фермы в этих местах делают двойными.

Места крепления перемычки к стойке усиливают при помощи коротышей – отрезков доски, которые прибиты снизу. Именно они при повышенной ветровой нагрузке предотвращают деформацию всей стропильной конструкции.

Шаг 5. Изоляция и монтаж кровельного покрытия

Когда все будет готово, можно приступать к изоляционным работам. Кровельное покрытие в таких случаях рассматривают как пары геометрических фигур, и по ним достаточно легко вычислить площадь крыши.

Например, в датской полувальмовой конструкции это по две большие и малые трапеции у основных скатов, а у голландской – две трапеции и два небольших треугольника.

Подведем итог: голландская форма крыши хороша тем, что долгие годы не требует ремонта и достаточна устойчива. Но при ее возведении необходим высокий профессионализм, так как существует определенный ряд сложностей.

А любые ошибки в стропильной системе обычно проявляют себя со временем не лучшим образом. Как вариант, можно заказать по своему чертежу отдельные стропильные элементы, чтобы быть уверенными в их геометрии.

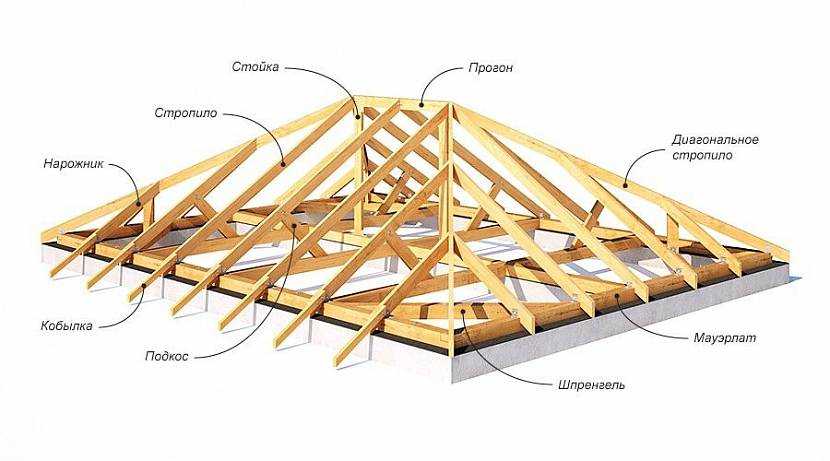

Элементы конструкции

Вальмовая кровля состоит из сложного набора элементов, которые собираются в единую прочную и надежную конструкцию.

  • Скаты. 4 кровельные плоскости, начинающиеся у конькового прогона и образующие нижней частью свесы кровли. В вальмовой крыше есть 2 треугольных и 2 трапециевидных ската.
  • Вальмы. Это треугольные скаты. Располагаются над торцевыми фасадами постройки и выполняют функцию фронтона.
  • Коньковый прогон. Балка в вершине кровли, расположенная между верхними углами треугольных скатов.
  • Затяжки. Балки перекрытия, которые устанавливаются внизу, в основании кровли.
  • Ригель. Еще одна затяжка, расположенная непосредственно под коньком.
  • Мауэрлат. Нижняя опора для стропил. Представляет собой брус с широким сечением, уложенный по периметру стен постройки.

Элементы конструкции вальмовой кровлиИсточник krovlya-mp.ru

  • Перемычка. Брусовая затяжка, делящая стропильный дуэт пополам.
  • Нарожники. Короткие стропильные ноги, которые крепятся к диагональным стропилам.
  • Стропила центральные. Стыкуются с диагональными стропилами и вершиной конька. Таких элементов в конструкции предусматривается обычно 6 штук. Их монтаж должен быть выполнен с особой тщательностью.
  • Промежуточные стропила. Внизу крепятся к мауэрлату, а вверху к коньковому прогону.
  • Диагональные стропила. Формируют ребра вальм. Соединяются с углами мауэрлата и завершением конька. Они длиннее промежуточных стропил, их сечение более широкое, а расположение более пологое.
  • Балки перекрытия. Установленные у основания стропил затяжки.
  • Подкосы. Опоры, необходимые для того, чтобы стропила не провисали. Если длина крыши менее 4,5 метра, подкосы можно не применять.
  • Шпренгель. Элемент, состоящий из двух балок, необходимый для поддержки диагонально уложенных стропил.
  • Стойка. Вертикально установленный в центре кровли брус. На него опирается конек. Служит для распределения веса стропильной системы на несущие элементы.

Соединяются элементы конструкции при помощи крепких метизов. На некоторых деталях для правильной стыковки нужно делать пропилы.

Стропильная система вальмовой крышиИсточник derevyannyydom.ru

Четырехскатная крыша чертеж

В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.

Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.

При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов. От угла наклона зависит и выбор кровельного материала

Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу

От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу.

Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.

Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:

  • вес кровельного материала;
  • вес материала для утепления, паро- и гидроизоляции;
  • погодные условия;
  • оборудование или устройства, которые, возможно, будут установлены на крышу.

Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения. Обязательно делают расчёт прочности стропил и степени возможной деформации от различных внешних и погодных изменений.

В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.

Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.

https://youtube.com/watch?v=bp9HsbknNQY

Монтаж кровли

Каркас крыши шатрового типа содержит следующие элементы:

  • стропила диагональные;
  • опорный брус (мауэрлат);
  • боковые и коньковые прогоны;
  • подкосы и раскосы.

При обустройстве шатровой крыши могут использоваться следующие виды диагональных стропил:

  • стропила висячего типа, опирающиеся на стены и создающие распирающее усилие по горизонтали (используются при отсутствии внутренних несущих перегородок);
  • наслонные стропила, опирающиеся не только на стены, но и на внутренние опоры (несущие перегородки).

В деревянных каркасных строениях вся стропильная система опирается на верхнюю обвязку основания здания (в срубах – прямо на верхние венцы конструкции).

В домах из кирпича в качестве опоры используется мауэрлат или специальный опорный брус, укладываемый на заранее подготовленные для этого стены. Их подготовка сводится обычно к выравниванию поверхности верхнего ряда кладки и заливке её стяжкой. Иногда (в целях лучшей привязки мауэрлата) в эту поверхность монтируются закладные элементы.

Сверху на неё по всему периметру здания монтируются опорные брусья и лежни, причём между кирпичной кладкой и мауэрлатом обязательно укладывается слой гидроизоляционного материала.

При подготовке шатровой крыши вам придётся использовать несколько типов стропильных ферм. Прежде всего, это скаты обычной формы, которые соединяются в коньке. Дополнительно могут использоваться боковые треугольные и диагональные стропила

При их монтаже основное внимание уделяется отсутствию расхождений по длине и углу наклона этих элементов, которые должны быть чётко выверены для всех четырех сторон. При этом длина свеса выбирается обычно исходя из особенностей конструкции и может достигать одного метра. После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных)

При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных). При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли.

После этого вы можете приступить к креплению угловых стропил к стропилам диагонального типа. С этой целью с обеих сторон накосных стропил устанавливается специальный черепковый брус.

В целях повышения прочности шатровой конструкции при монтаже может использоваться поперечная балка, укрепляющая систему центральных стропил.

В заключение вам остаётся лишь набить обрешётку и застелить кровельный материал.

До застилки кровельного покрытия требуется подготовить слой утеплителя, а также паро- и гидроизоляцию крыши, причём начинать такую подготовку рекомендуется с укладки гидроизоляции. Ее расстилают обычно по направлению снизу вверх с перекрытием листов на 10 см.

Поверху набивается контробрешётка, фиксирующая систему гидроизоляции и образующая зазор для вентиляции подкровельного пространства. С внутренней (нижней) стороны стропил укладывается утеплитель, закрываемый сверху слоем пароизоляции.

На фото представлены различные варианты строительства шатровой кровли:

Сложная форма шатровой крыши

Крыша загородного дома

Крыша срубного дома

Процесс строительства шатровой конструкции

Шатровая крыша из черепицы

Для старого дома

С элементами стекла

Устройство стропил шатровой крыши

На предоставленных чертежах указываются различные конструкции шатровой крыши. Их можно взять за основу будущей новой кровли:

Чертеж шатровой кровли

Монтаж стропильной системы

Примерная схема шатровой кровли

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
