Воздушный клапан для канализации: установка, устройство

Особенности эксплуатации

Установленное устройство требует постоянного контроля. В ходе эксплуатации нужно отслеживать работу штока. Он или мембрана склонны к залипанию в любом из положений.

Если аэратор заклинит в положении «закрыто», это грозит срывом гидрозатвора. Если же устройство залипнет в положении «открыто», канализационные газы будут поступать в помещение. В любом из случаев нужно обработать края штока или мембраны, чтобы устранить причину фиксации и позволить аэратору закрывать/открывать шток свободно.

Правильно установленный в квартире или на кровле аэратор полноценно заменяет фановую трубу.

Установка воздушного клапана

Клапан для канализации необходим для вентиляции внутри помещения. Аэратор для канализации оснащен специальной мембраной, реагирующей на изменение давления в трубопроводе. С использованием аэратора не обязательно выводить фановый стояк на кровлю. Благодаря установке воздушного клапана, вентиляционный канал заканчивается на чердаке дома.

Для информации. Воздушные клапаны начали применять впервые для того, чтобы решить проблему замерзания вентиляции в холодном климате. В настоящее время в связи с постоянно возрастающей сложностью процессов требуются воздушные клапаны чрезвычайно надежные и долговечные.

Аэрационный клапан на стояке необходимо устанавливать на чердаке, поскольку замороженный он не работает. Запахов в доме не должно ощущаться, именно для этого нужен аэратор в канализации. Если в доме воздушный поток проходит по нескольким установленным стоякам, и основной выведен на крышу, то на другие можно установить аэратор канализационный 110. Такое техническое решение значительно сократит расходы. При выборе устройства следует учесть, что иногда требуется ручная регулировка.

Аэратор канализационный 50 может быть подключен максимум к двум сантехническим приборам. Монтируется воздушный клапан для канализации (аэратор 50 мм) вертикально:

от сантехнического оборудования не менее чем за метр;
в конце линии, после крайнего прибора;
на минимальном расстоянии 0,35 м от пола.

Аэраторы для канализации, как правило, устанавливаются в системе выше верхней точки слива, с доступом для проведения визуального осмотра и технического ремонта. С правильно установленным аэратором система прослужит долго, но периодическая проверка состояния клапана обязательна.

Разновидность канализационного клапана

Принцип работы вакуумного клапана и его конструкция

Прежде чем говорить о том, как работает воздушный запорный обратный клапан вакуумного типа, рассмотрим его устройство, оно изображено на рисунке.

Конструкция вакуумной заслонки (упрощенная схема)

Обозначения элементов конструкции:

А – заслонка;
В – отверстие для вентиляции;
С – верхняя часть стояка;
D – стенки корпуса устройства;
E – воздушный канал;
F – вставка.

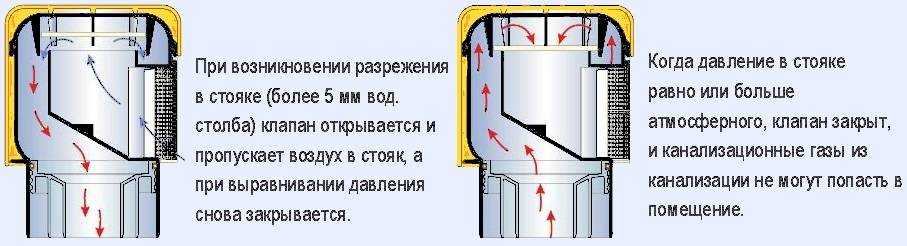

Теперь перейдем к принципу работы вакуумного запора. Когда происходит слив воды в систему, возникает изменение давления. Для его стабилизации в клапане открывается крышка, через которую воздух попадает в систему.

Клапан в режиме открытой заслонки

Когда давление в системе выравнивается, заслонка становится в запертое положение, благодаря чему неприятный запах не может проникнуть в помещение.

Заслонка закрыта, что не допускает рециркуляции воздуха

Устанавливать аэратор следует в следующих случаях:

когда канализационные системы не оборудованы фановыми трубами;
если вывести вентиляционную трубу через крышу не представляется возможным.

Назначение запорной арматуры данного типа – обеспечить необходимый уровень вентиляции внутри системы. Как правило, вакуумные клапаны устанавливают в малоэтажных домах (не более 5-6 этажей), в противном случае имеется высокая вероятность выхода запора из строя.

Правила монтажа

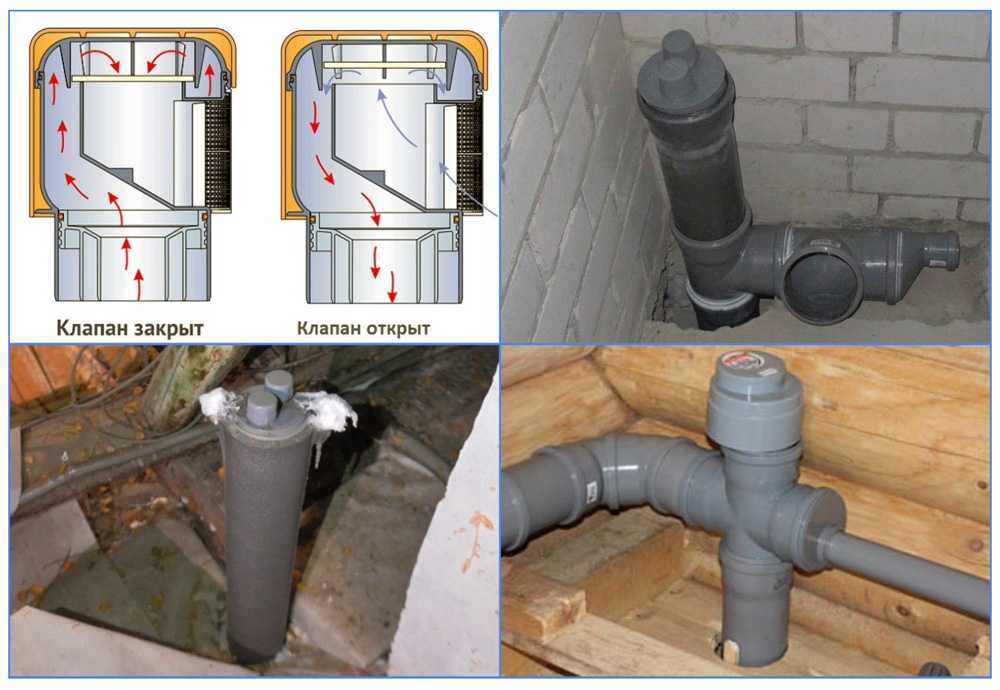

Схема установки аэратора

Перед установкой фанового клапана важно усвоить основные правила выполнения работ. Специалисты рекомендуют учесть следующие моменты:

Ставят механизм только в вертикальном положении. Его горизонтальный монтаж приведет к сбоям в работе устройства

Если изначально установить аэратор вертикально невозможно, нужно использовать специальные колена и переходники, которые в итоге сформируют правильное положение механизма.
Важно держать доступ к аэратору открытым на случай ремонта или его технического обслуживания.
Фановый клапан ставят выше точек сброса воды/стоков (точек подключения сантехники к коллектору). Если дом имеет два и более этажей, можно монтировать аэратор на чердаке, при условии его утепления

Наружный механизм нужно качественно укрывать от холода.
Работает воздушный обратный клапан при плюсовых температурах. В случае монтажа на холодную трубу её нужно утеплять.

Устанавливают аэратор враструб или при помощи резьбового соединения. Если предусмотрен первый вариант монтажа, используют специальную резиновую уплотняющую манжету и дополнительно герметик. Если аэратор стыкуется посредством резьбы, сначала её нарезают на участках коллектора, затем обрабатывают герметиком и навинчивают фановый клапан.

Принцип работы вентиляции канализации

Преградой для запаха из канализации являются водяные клапаны в сифонах сантехнических приборов. Но при резком сливе большого количества воды в трубах снижается давление, и происходит высасывание воды из сифонов. Препятствий для проникновения запаха в этот момент уже не существует и он может свободно проникнуть в помещение. Причинами появления запаха может так же стать небольшой размер сифонов или длительный простой сантехники, приводящий к испарению воды в сифонах.

Защитить помещение от неприятных запахов помогает канализационная вентиляция в виде фановой трубы или воздушного клапана. Поступающий через них воздух уравнивает внутреннее давление в трубопроводе с атмосферным давлением. При таких условиях газы не вытесняются через сифоны, а продвигаются далее по трубам в систему коллекторов или септик.

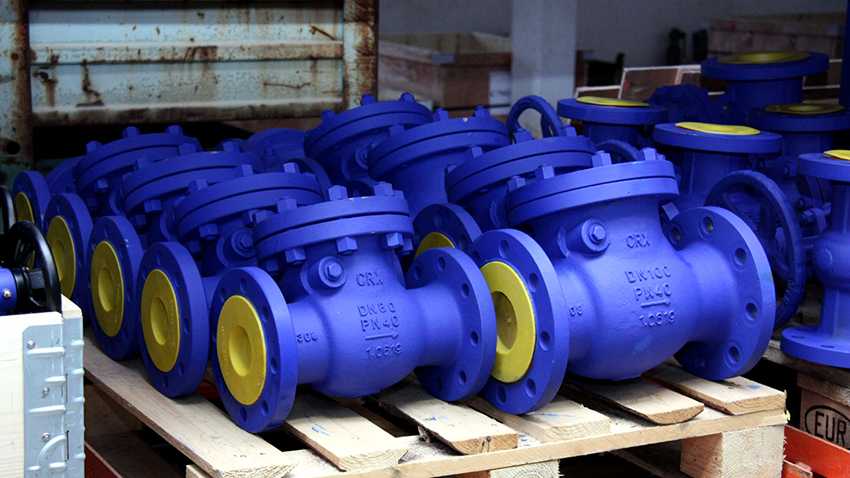

Виды клапанов: характеристики межфланцевых и подъемных устройств

Межфланцевое приспособление характеризуется небольшим размером, относительно простым устройством. Обратный клапан состоит из корпуса, имеющего форму полого цилиндра, во внутренней части которого располагается поворотный затвор. Элемент может быть выполнен в форме маленького диска, прикрепленного к стенке корпуса при помощи пружины, или состоять из двух створок, которые крепятся к стержню, проходящему через центр устройства.

Корпус с двух сторон оснащен уплотнительными элементами, благодаря которым при монтаже устройства не требуется использовать дополнительные прокладки. К недостаткам такого прибора можно отнести невозможность осуществления бытовой прочистки. Чтобы добраться до внутренних элементов прибора, потребуется полностью разобрать соединение. Такие устройства выпускаются диаметром от 160 мм. Применяются на крупных дренажах или канализационных системах производственных предприятий.

Все клапаны можно классифицировать по конструкции запорного элемента и виду устройства

У обратного подъемного клапана запорный элемент поднят вверх, когда сточная жидкость свободно двигается в системе. Это обеспечивается благодаря давлению, оказываемому на тарелку, которая прижимается к верхней части корпуса. В момент остановки движения пружина разжимается, тарелка перекрывает просвет, что достигается вследствие нелинейной формы корпуса.

Подъемный обратный клапан является самой надежной разновидностью устройства, однако имеет склонность часто засоряться. Для прочистки внутренней полости следует снять крышку, открутив четыре болта. Такой тип приспособления наиболее часто используется в качестве обратного клапана для унитаза на первом этаже.

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
Высота пассивного клапана над полом – 180…200 см.
При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
Переточное устройство размещайте в удобном месте без ограничений.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.

Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.

Что представляет собой воздушный клапан для канализации

Воздушный клапан монтируется в фановую трубу. Он используется для впускания воздуха в канализационную сеть и исключения выхода его обратно, что является препятствием для появления неприятного запаха в квартире. Также он снижает уровень шума в момент стекания воды в системе.

Воздушный клапан препятствует проникновению в помещения неприятного запаха из канализации.

Принцип действия устройства заключается в следующем. Во время спуска воды по канализации в сети происходит разряжение. Извне в нее должен поступать воздух. Если система оснащена вентиляцией, проблем не возникнет. В случае ее отсутствия воздух будет поступать из сантехнического прибора с наименьшим водяным затвором.

При разряжении мембрана клапана открывается, а когда давление в сети стабилизируется, ‒ закрывается. Таким образом, воздух поступает только в канализацию, а обратно в помещение не попадает. Для изготовления воздушного аэратора используется, как и для обратного клапана, пластик высокого качества.

Воздушный клапан должен быть установлен во всех зданиях, высота которых составляет более 2-х этажей. Он монтируется в месте, где температура не будет ниже 0 °C. Если в помещении установлен трап в полу для слива воды, тогда приспособление фиксируется на высоте не менее 35 см над уровнем пола. Когда трап отсутствует, клапан располагается выше самого высокого патрубка в канализационной трубе, что подключается к сантехническому устройству.

Схема устройства воздушного обратного клапана для канализации.

Воздушный клапан изготавливается из полиэтилена. Он состоит из корпуса, штока или мембраны, реагирующей на возникновение избыточного давления в сети, резиновой прокладки, которая ограничивает движение штока, заставляя его правильно работать, крышки, защищающей от загрязнений. Для подключения к канализационной трубе на корпусе устройства располагается боковое отверстие.

Существует три разновидности вакуумного клапана. Для отдельного сантехнического прибора можно установить автоматический воздушный клапан с небольшой пропускной способностью. Большей пропускной способностью характеризуется антивакуумная или кинетическая модель, которая может работать при низком давлении. Существует комбинированный тип клапана, совмещающий в себе оба варианта приспособления.

Воздушный клапан устанавливается в раструбное соединение. Для одной точки слива используется приспособление диаметром 50 мм, а для общего стояка монтируется вакуумный клапан для канализации 110 мм.

Воздушный клапан устанавливают во всех зданиях, в которых больше двух этажей.

Установка воздушного клапана на трубу

Монтировать аэраторную установку в систему канализации своими силами не так сложно, как кажется на первый взгляд. Перед тем, как начать работы, требуется перекрыть поступление воды во всем стоке.

Далее, аккуратно срезаем кусок трубы и, основываясь на прилагаемой инструкции, ставим аэратор. На трубах идущих горизонтально, механизм необходимо ставить таким образом, чтобы направление(обычно на устройстве нарисована стрелочка) совпадало с вектором движения канализационных жидкостей.

Устанавливаемые в доме фановые трубы, требуются для вывода за территорию дома зловония, которое выделяется из канализационных стоков. Если в здании установлены подобные трубы, ухудшается дизайн внутренних помещений.

Клапан вакуумного типа

Избежать монтажа отводов оставив главный, способно хоть и маленькое по габаритам, однако вполне эффективное приспособление – клапан вакуумного типа. Такой клапан работает от высокочувствительной пружины и плотно накрывающего устройство каучукового уплотнителя.

Рекомендуем ознакомиться с видео, в котором рассказано для чего нужен аэратор в частном доме:

При движении фекальных вод начинается изменение давления и открывается запорная арматура. В данный момент, происходит подсос воздуха. Потом, как останавливается движения вод, уровень давления в стояке приходит в норму, начинает действовать пружина, подпирающая клапан. Данная пружина не дает зловонию попасть в квартиру.

Порядок монтажа:

В том случае, если вы хотите установить аэратор в помещении или квартире высотного здания, заранее скажите об этом своим соседям. После чего, необходимо выключить воду. Далее, начинаем работы связанные с установкой.
В начале, как уже говорилось, срезаем кусок трубы в месте, где планируется ставить аэратор. Речь идет о трубах, идущих горизонтально. На стояке аппарат устанавливают как-правило в самом верхнем месте.
Если аэратор ставится на трубе, отделяющей канализационные воды от сантехники, необходимо выбрать направление монтажа устройства. Установить клапан можно в трубу непосредственно с применением отвода, либо тройника.

Дополнительные тонкости, которые важно помнить при монтаже канализационного аэратора:

Установка канализационного клапана в загородном коттедже или многоэтажном здании производится в том месте, где температура окружающей среды превышает отметку в ноль градусов и есть свободный доступ для легкой замены аэратора, в случае его поломки или ремонта. Между самым высоким стойком и клапаном в стояке канализации расстояние не должно быть меньше 10 см.
Если агрегат будет монтироваться в доме или квартире, где уже установлена половая решетка, тогда его ставят не ниже, чем за 40 см над поверхностью пола, чтобы сохранить клапан от загрязнения и снизить вероятность проникновения в него фекальных вод.

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Иногда владельцев жилья начинает «грызть соблазн» — не заморачиваться с проводкой трубы через кровлю. То есть ограничиться именно установкой в верхней точке вакуумного клапана. Надо сказать сразу – это не лучший вариант.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками. Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Вот один из приемлемых вариантов решения проблемы: несколько стояков, из которых один переходит в фановую трубу, а остальные в верхней своей точке оснащаются вакуумными клапанами.

Неужели вентиляция канализационных труб настолько важна?

Во-первых, при разложении органики выделяются и крайне опасные для здоровья человека газы. И отравления такими продуктами, в том числе со смертельным исходом – вовсе не такая редкость. Лучше, чтобы они не концентрировались, а своевременно выходили в атмосферу.
Во-вторых, есть еще один «подводный камень». Если вентиляционной циркуляции воздуха в трубах нет, то скопищу зловонных газов деваться некуда, и оно рано или поздно просочится и в помещения. Простой пример – семья, побыв за городом выходные, на неделю уехала «на зимние квартиры». За это время банально высохла (испарилась) вода из какого-то самого маленького сифона (скажем трап в душевой или сифон под ванной). И любимая дача встречает своих хозяев диким зловонием в комнатах, так как скопившиеся в высокой концентрации газы из канализации хлынули наружу.

А с фановой трубой таких масштабных неприятностей можно избежать.

Вывод: вакуумный клапан — очень полезный элемент системы канализации, который позволяет в ряде случаев значительно упростить схему, избежать срывов водяных затворов на длинных горизонтальных и других проблемных участках. Но рассматривать его, как полноценную замену фановой трубе – недопустимо!

Причина – он не обеспечивает необходимой вентиляции канализационной разводки. А без этого говорить о полноценности создаваемой системы — все же будет преувеличением.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Виды и типы

Клапан на стояк канализации может иметь разные виды конструкции. Они различаются по определенным признакам. Встречаются образцы, предназначенные для установки:

на вертикальный стояк;
непосредственно на слив определенного прибора — унитаза, ванны и т.д.

По принципу действия они делятся на:

автоматический клапан воздушный канализационный. Обладает относительно низкой пропускной способностью, поэтому используется преимущественно в частных системах;
антиваккумный. Способен как поставлять воздушный поток внутрь системы, так и выпускать излишки давления из нее (при необходимости). Может работать одновременно с несколькими трубами;
комбинированный вид. Работа таких устройств демонстрирует возможности обоих видов.

По типу конструкции:

мембранные (или подъемные). Рабочим органом является гибкая мембрана, установленная в корпусе из ПВХ. При изменении давления мембрана изгибается, пропуская вверх поток воздуха;
цилиндрические. Это надежные конструкции из металла, корпус выполнен в форме цилиндра с резьбой для крышки. Устройство работает как классический обратный клапан и считается одним из лучших решений для канализационной системы частного дома;
рычажные. Они также имеют металлический корпус. Работает по принципу гравитационного клапана, где под воздействием проходящих масс крышка открывается, а затем закрывается по действием силы тяжести. На практике вместо естественного веса обычно используется пружина, настроенная вручную.

По способу подключения существуют клапаны:

резьбовые;
фланцевые;
муфтовые.

Выбор оптимального варианта зависит от типа системы, места установки и других факторов. Наиболее востребованными являются устройства, способные работать одновременно с несколькими трубопроводами.

Существуют домашние мастера, которые изготавливают подобные устройства для фановых труб. Самодельные клапаны в нормальном состоянии прикрывают выход, а при изменении давления открываются, впуская или выпуская воздушный поток. Обычно такие конструкции приходится ставить на трубопроводы в больших частных домах с разветвленной системой канализации и собственным септиком. Они дают большое количество газа, что создает высокую нагрузку на систему и требует коррекции с помощью механических устройств. Кроме того, такие приспособления позволяют защитить систему от проникновения насекомых, грызунов, попадания мусора и пыли.

Виды и типы

на вертикальный стояк;
непосредственно на слив определенного прибора — унитаза, ванны и т.д.

По принципу действия они делятся на:

автоматический клапан воздушный канализационный. Обладает относительно низкой пропускной способностью, поэтому используется преимущественно в частных системах;
антиваккумный. Способен как поставлять воздушный поток внутрь системы, так и выпускать излишки давления из нее (при необходимости). Может работать одновременно с несколькими трубами;
комбинированный вид. Работа таких устройств демонстрирует возможности обоих видов.

По типу конструкции:

мембранные (или подъемные). Рабочим органом является гибкая мембрана, установленная в корпусе из ПВХ. При изменении давления мембрана изгибается, пропуская вверх поток воздуха;
цилиндрические. Это надежные конструкции из металла, корпус выполнен в форме цилиндра с резьбой для крышки. Устройство работает как классический обратный клапан и считается одним из лучших решений для канализационной системы частного дома;
рычажные. Они также имеют металлический корпус. Работает по принципу гравитационного клапана, где под воздействием проходящих масс крышка открывается, а затем закрывается по действием силы тяжести. На практике вместо естественного веса обычно используется пружина, настроенная вручную.

По способу подключения существуют клапаны:

резьбовые;
фланцевые;
муфтовые.

Выбор оптимального варианта
зависит от типа системы, места установки и других факторов. Наиболее
востребованными являются устройства, способные работать одновременно с
несколькими трубопроводами.

Существуют домашние мастера,
которые изготавливают подобные устройства для фановых труб. Самодельные клапаны в
нормальном состоянии прикрывают выход, а при изменении давления открываются,
впуская или выпуская воздушный поток. Обычно такие конструкции приходится ставить на трубопроводы в
больших частных домах с разветвленной системой канализации и собственным
септиком. Они дают большое количество газа, что создает высокую нагрузку на
систему и требует коррекции с помощью механических устройств. Кроме того, такие
приспособления позволяют защитить систему от проникновения насекомых, грызунов,
попадания мусора и пыли.

Устройство и принцип работы

Конструкция устройства вакуумный клапан для канализации весьма проста и имеет небольшое количество элементов. За счет этого демонтаж и разборка не доставляют существенных проблем.

пластмассовый корпус со специальным отверстием на боку, которое пропускает воздух;
шток, открывающий и закрывающий боковое отверстие;
резиновая мембрана;
герметичная прокладка из резины;
крышка, защищающая шток от внешнего воздействия.

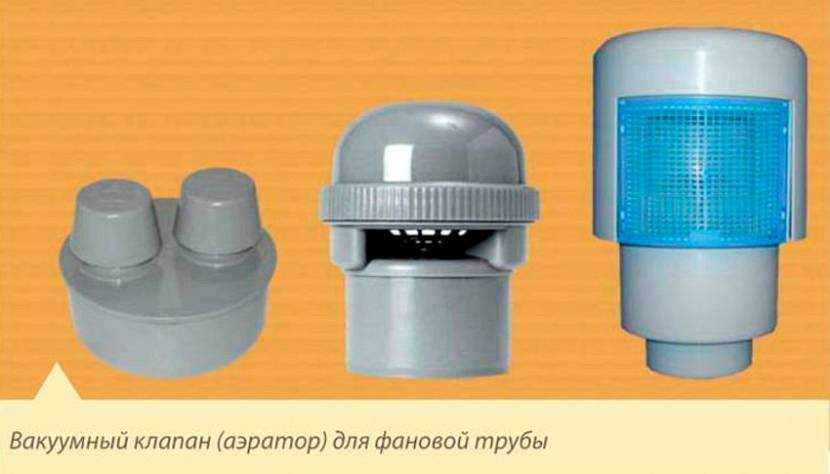

Вакуумный клапан для канализации

Вакуумный клапан бывает в основном 2 типов размеров – 110 мм и 50 мм. Принцип его работы заключается в открытии бокового отверстия для обеспечения доступа воздуха в систему, при возникновении отрицательного давления. Как только давление сбалансируется, силами гравитации шток автоматически закрывается. При нейтральном или же положительном давлении, система всегда будет закрыта, тем самым не допуская выход воздуха из канализации в помещение.

Условия применения клапана

Воздушный клапан для канализации, прежде всего, должен обеспечивать герметичность системы при условии низкого давления. Установка дополнительного клапана при здании высотой менее 3 этажей не требуется. Соответственно, при использовании стандартного клапана на 110 мм, он должен быть больше слива.

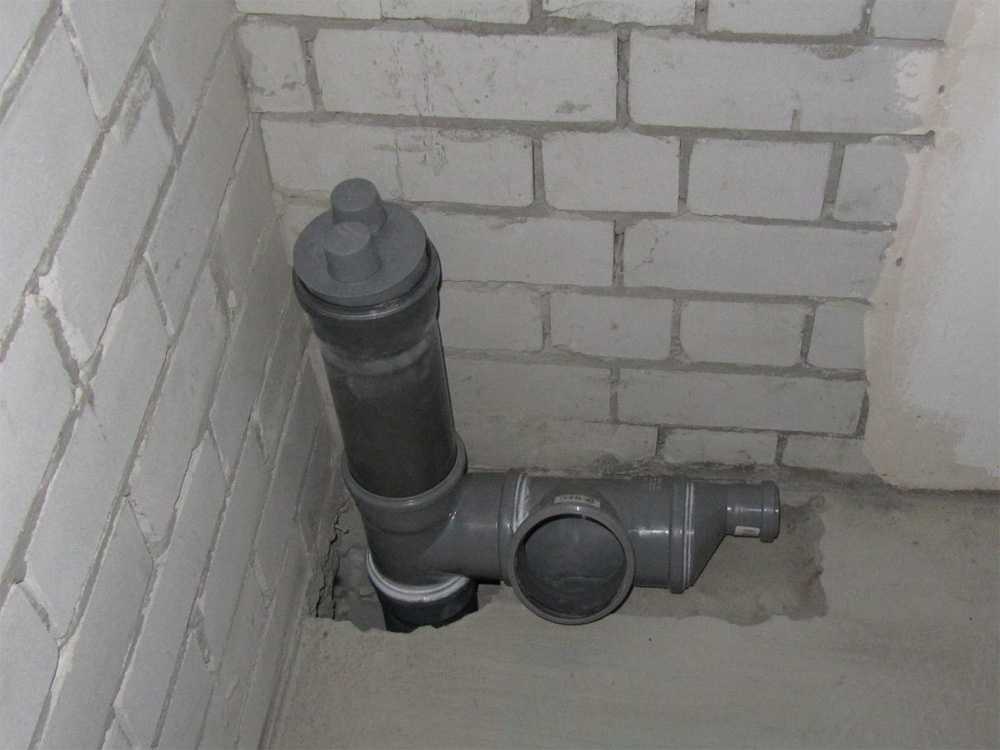

Установленный вакуумный клапан

Так как клапан может применяться при невозможности вывода системы на крышу, у него должен быть определенный запас мощности, позволяющий работать в кратковременных системах. Пропускная способность такого устройства – 32-47 л/сек. Отрицательное давление при этом составляет 250 Па.

При установке в многоэтажные здания, нужно учитывать все предписанные нормы и стандарты. Например, пропускная способность клапана должна как минимум в 5 раз превышать пропускную способность стояка. На зданиях выше 4-ех этажей следуют особым правилам установки систем вентиляции.

Использование клапанов в канализациях строго регулируется отраслевыми стандартами. При проектных работах постройки нового здания, или модернизации имеющегося, нужно учитывать связь таких показателей как пропускная способность и втягивающая способность воды. Объем слива в трубу также напрямую зависит от пропускаемой способности.

Правила монтажа

Устанавливать клапан 110 мм можно горизонтально, вертикально либо же на чердаке. При установке изделия на неотапливаемом чердаке, следует прежде всего утеплить стояк.

Для предотвращения попадания грязи или влаги, которые могут нарушить слабую герметичность конструкции, клапан следует установить на высоте не меньше чем 300 мм от верхней самотечной трубы. Расстояние до ближайшего сифона не должно превышать 200 мм. При установке клапана в туалете либо в ванной, рекомендуется проверять возможность доступа воздуха в эти помещения.

В помещении, где устанавливается клапан, температура воздуха не должна быть ниже 0º. Подмерзание штока существенно сказывается на эффективности работы всей системы. После окончания установки необходимо проверить полную герметичность элементов системы.
