Обратный клапан для канализации

Исследование образцов

Я рассказал, где и как применяются обратные канализационные клапаны, но не упомянул о том, какими они бывают и сколько стоят. Поспешу исправить этот недочет. В качестве объекта для исследования я остановлюсь на продукции компании Hutterer & Lechner — не самой дешевой, но, безусловно, одной из наиболее качественных на постсоветском пространстве.

Затвор для стиральной машинки HL3.

Параметр	Значение
Материал	Полипропилен
Диаметр	3/4 дюйма
Соединения	Накидная гайка с прокладкой, штуцер для шланга
Рабочая температура	95С
Назначение	Предотвращает попадание стоков в стиральную машину без собственного клапана
Розничная цена	664 р.

50-миллиметровый клапан HL4.

Устройство и размеры изделия.

Параметр	Значение
Материал	Полипропилен
Диаметр	50 мм
Соединения	Гладкая труба, раструб с кольцевым уплотнителем диаметром 50 мм
Рабочая температура	95С
Назначение	Установка перед умывальником или ванной (работает со стоками без крупных взвесей и фекалий), вертикальная или горизонтальная
Пропускная способность	1,36 литра в секунду
Розничная цена	2412 р.

110-миллиметровый клапан HL 710.0.

Устройство и размеры.

Параметр	Значение
Материал	Ударопрочный пластик ABS
Монтаж	Горизонтальный
Соединение	Раструб с кольцевым уплотнителем диаметром 110 мм
Назначение	Установка в колодце на край выпуска
Рабочая температура	60С (кратковременно 80С)
Рабочий напор противотока	До 5 метров
Вес	720 г.
Розничная цена	7257 р.

Проходной HL710.

Устройство и размеры.

Параметр	Значение
Материал	ABS
Соединения	Гладкая труба и раструб с кольцевым уплотнителем диаметром 110 мм
Назначение	Установка в разрыв трубы. Предназначен для стоков без фекалий
Рабочий напор	До 5 метров
Рабочая температура	60С
Вес	2,02 кг
Розничная цена	7258 р.

HL710.1 с ручным управлением заслонкой.

Устройство и размеры затвора.

Параметр	Значение
Материал	ABS
Назначение	Установка в разрыв трубы. Не предназначен для фекальных стоков
Соединения	Гладкая труба и раструб диаметром 110 мм
Рабочий напор	До 5 метров
Вес	2,18 кг
Розничная цена	11318 р.

Двухкамерный затвор HL710.2.

Устройство и размеры.

Параметр	Значение
Материал	ABS
Назначение	Установка в разрыв трубы. Работает с фекальными стоками
Соединения	Гладкая труба и раструб с уплотнителем диаметром 110 мм
Рабочий напор	До 5 метров
Особенности	Два люка для обслуживания, ручное управление одной заслонкой
Вес	3,23 кг
Розничная цена	15798 р.

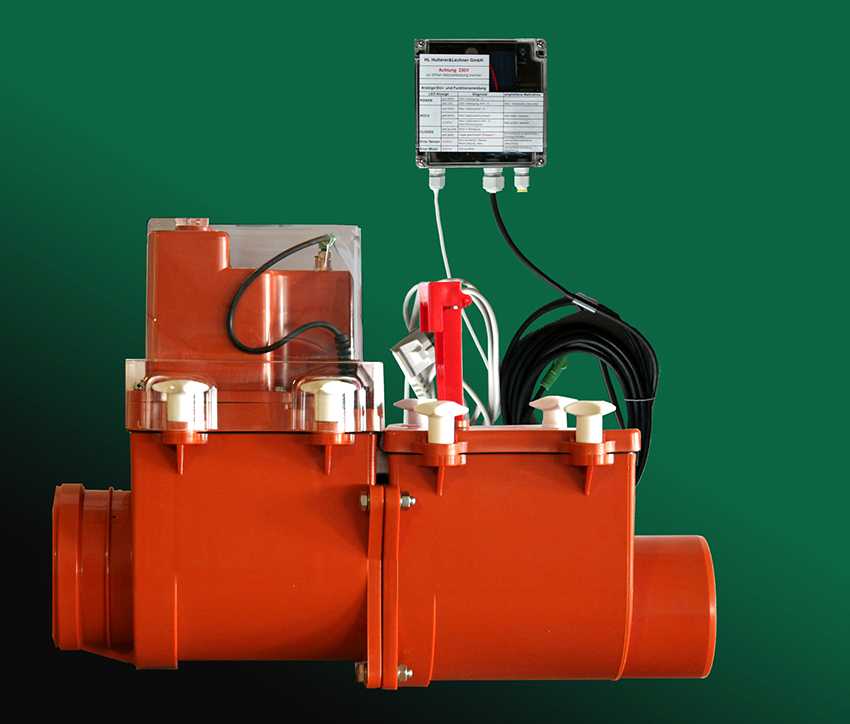

Электрифицированный клапан HL710.2 ЕРС.

Устройство и размеры.

Старший в модельном ряду HL клапан снабжен электроприводом с питанием от сети напряжением 220 вольт и аккумулятора, обеспечивающего автономность до 7 суток. Присоединение — раструбное, под диаметр 110 мм. Кроме того, производитель предлагает затворы диаметром 160 и 200 мм.

Вот наиболее интересные потребителю особенности прибора:

• Усилие закрытия благодаря 300-ваттному электромотору достигает 50 кгс. Попавшие между заслонкой и седлом крупные фракции стоков не могут помешать ее закрытию: они просто-напросто перемалываются;
• Время закрытия заслонки составляет 11 секунд;
• Блок управления со стандартным кабелем может быть вынесен на 6 метров от затвора;
• Заслонка может быть закрыта принудительно не только вручную, но и с пульта;
• Устройство клапана предусматривает только горизонтальную установку.

Розничная стоимость затвора составляет 102970 рублей.

Стоимость приведенных мной в качестве образцов изделий — скажем так, далеко не бюджетная. Чтобы не напугать читателя предстоящими расходами, я познакомлю его с парой клапанов отечественного производства.

ТП 85.100.

Устройство и размеры.

Параметр	Значение
Материал	ПВХ
Соединения	Гладкая труба и раструб, 110 мм
Назначение	Внутренняя и наружная канализация
Монтаж	Горизонтальный, вертикальный
Розничная цена	1660 р.

Изделие с лаконичным названием «обратный наружный клапан 110 мм».

Этот клапан новосибирского производства тоже предназначен для внутренней и наружной канализации. Как и предыдущее устройство, он предусматривает ручную фиксацию заслонки в закрытом состоянии и возможность обслуживания через технологический люк.

В отличие от ТП85, здесь для вскрытия лючка понадобится инструмент — рожковый или торцевой ключ. Стоимость клапана еще более привлекательна: он обойдется покупателю всего в 1500 рублей.

Как почистить, проведение ревизии

Канализационная система сама по себе исключает прохождение по ней чистой воды. Иногда мусор не проходит через клапан, застревая в основании щечек заглушки. Данная проблема часто возникает, если не следить за тем, что попадает в стоки.

Производители гидрозатворов предусмотрели в устройстве ревизионное окошко. Расположено оно в верхней части затвора. Крепится на нескольких болтах: трех или четырех. Прочистка или осмотр узлов агрегата происходит через него.

Выкручиваем болты, предварительно ослабив каждый. Снимаем крышку гидрозатвора. Станет видно круглую мембрану и камеру, через которую проходит вся вода. Весь мусор и крупные элементы, застрявшие в камере, убираем перчаткой. Несколько раз хлопаем заглушкой, отряхивая ее. Теперь надо промыть прибор.

Внутрь окна заливается чистая вода. Сначала промывают камеру после мембраны, затем входной отсек. Нормальную работу дросселя после ревизии проверяем, смыв унитаз или включив воду в раковине. Все это, не закрывая крышку смотрового окна. В него можно посмотреть, как все работает. Только после этого закрывают крышку и закручивают болты. Резинку также надо промыть и вернуть на место.

Автоматизированные обратные клапаны для канализации

Многие производители сегодня применяют новые технологии для усовершенствования работы канализационной системы. Среди популярных достижений можно выделить автоматическую работу обратного клапана канализации. Устройство устанавливается на трубопровод и подключается к сети напряжением 220 В.

Автоматизированный клапан работает от электросети, при этом он оснащен аккумулятором на случай отключения электричества

В случае отключения электроэнергии автоматизированный обратный клапан сможет бесперебойно работать, выполняя свои функции, благодаря встроенному аккумулятору. Следует периодически проверять уровень заряда устройства. Производители выпускают автоматизированные как горизонтальные, так и вертикальные обратные клапаны для канализации.

Принцип работы автоматизированного обратного клапана состоит в следующем. В момент свободного истечения канализационных стоков по трубопроводу заслонка устройства полностью открыта. Это препятствует образованию грязевых бортиков, которые впоследствии могут стать причиной неполного закрытия клапана в случае обратного тока фекальных вод.

В момент обратного хода сточных вод, благодаря встроенному в обратный клапан зонду, по достижении 70% наполняемости трубопровода срабатывает сигнализация. В это время включаются световое и звуковое сопровождения, предупреждающие о засоре канализационной системы. Одновременно с этим заслонка клапана герметично закрывается, обеспечивая высокую надежность.

Считается ли перепланировкой перенос унитаза?

Большинство перепланировок выполняются для улучшения комфортабельности помещения и повышения удобства. В типовых квартирах, например, могут быть неудобно оборудованы кухни, туалеты. Их небольшая площадь ограничивает функциональность помещения и не позволяет установить в нем дополнительное оборудование.

В санузлах (ванных комнатах и туалетах) перенос сантехники в свободное пространство часто осуществляется для того, чтобы установить другие устройства. Часто перепланировка производится для переноса туалета. Многие владельцы задают этот вопрос во время согласования: «Считается ли перенос унитаза перепланировкой?»

Согласно жилищному законодательству, перемещение, организация и замена инженерного оборудования попадают под понятие перепланировки. Переустройство санузла может быть частью перепланировки и должно согласовываться.

Однако обращаем ваше внимание на следующее: замена унитаза на аналогичный новый на месте прежнего без нарушения устройства пола не требует согласования, но перенос унитаза со снятием напольного покрытия требует согласования; также установка унитаза является перепланировкой, поскольку это устройство не отмечено предварительно в технических планах БТИ. Касательно полов, при таких работах может потребоваться гидроизоляции — это скрытые работы, на которые обязательно нужен акт

Касательно полов, при таких работах может потребоваться гидроизоляции — это скрытые работы, на которые обязательно нужен акт.

Перепланировка с переносом туалета требует разработки проекта.

Перенос унитаза должен осуществляться в соответствии с определенными правилами:

• нужно учитывать уклон трубы и, при необходимости, установить подиум для унитаза или просто поднять его над уровнем пола и т.д.;
• унитаз может быть смещен от стояка на расстояние не более 1,5 м;
• не рекомендуется устанавливать трубы под прямым углом во избежание засоров.

Согласие на перенос самого унитаза требуется только в том случае, если при подведении труб к стояку необходимо демонтировать пол. Снятый пол в зоне туалета потребует гидроизоляции.

Процесс согласования перепланировки с переустройством туалета такой же, как и при других перепланировках. Он включает в себя сбор документов (технические документы, документы на жилье, доверенность или паспорт, разрешения и т.д.), разработку проекта в проектном бюро, подачу всех документов через МФЦ в жилищную инспекцию, получение разрешения и сам ремонт, сдачу законченного ремонта (перепланировки и реконструкции) и получение новых документов БТИ с актом завершенной перепланировки.

Проект перепланировки с переносом туалета:

В итоге мы пришли к следующему выводу:

• если при переносе, замене или установке унитаза будет производиться полный или частичный демонтаж пола и дальнейшая его гидроизоляция, то необходимо составить акт скрытых работ по гидроизоляции – эта процедура уже подразумевает перепланировку;
• установка нового унитаза на месте старого без нарушения пола не является перепланировкой, согласие не требуется;
• установка унитаза там, где он изначально не указан на планах БТИ – это перепланировка и требуется разрешение;
• перенос туалета с одного места на другое – это перепланировка, требующая согласования;
• при перемещении, установке или замене унитаза и другого сантехнического оборудования необходимо соблюдать все действующие стандарты, нормы и правила.

Материал для изготовления и расположение обратного клапана

Материал для изготовления обратного клапана должен быть таким же, из какого сделан и сам трубопровод. В зависимости от этого изделие может быть выполнено из пластика, стали, чугуна или бронзы. Самыми доступными по стоимости являются пластиковые устройства. Цена обратного клапана для канализации ПП 110 мм составляет 420 руб., а чугунного ‒ 700 руб.

Обратный клапан должен быть изготовлен из такого же материала, как и трубопровод

Габариты клапана определяются местом его установки. Здесь следует учитывать, что существуют модели для горизонтального и вертикального монтажа. Для сливов унитазов и ванны преимущественно применяется первый вариант. Для этого может использоваться обратный клапан для канализации 50, 60, 100, 110 и 160 мм, что определяется диаметром сточного трубопровода. Второй тип приспособлений употребляется при отведении стоков от раковин и стиральных машин. Для этого устанавливается вертикальный обратный клапан для канализации 50 мм.

Качественное изделие имеет на верхней части корпуса стрелку, которая указывает направление движения сточных вод, чтобы исключить ошибку при монтаже устройства.

Строение и назначение запорных клапанов

Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.

Что такое обратный клапан?

Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также запорные устройства ставят в системах отопления и водоснабжения.

Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.

Галерея изображений

Фото из

Внешний вид обратного клапана

Обратный клапан без сервопривода

Канализационный клапан на выходе из дома

Установка и эксплуатация в санузле

Расположение в смотровом колодце

Защита бытовой техники от перегрузки

Приспособление с ревизионным люком

Простейший обратный клапан для биде и раковин

Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.

Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.

Устройство и особенности работы

Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.

К обратному клапану может подключаться несколько канализационных веток. Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем

В общем, клапан состоит из таких частей:

• входной и выходной патрубки;
• рычаг для принудительного вывода стоков;
• мембрана/рабочий орган для перекрытия всего сечения трубопровода;
• крышка для проведения ревизии и прочистки.

Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.

Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы

Нужен ли он в принципе?

Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись.

Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.

При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков

Обратный клапан нужен, если:

• квартира находится на 1-м или 2-м этаже многоэтажки;
• в частном одноэтажном доме/даче;
• в 2-х или 3-х этажном коттедже;
• в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.

Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.

У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы

Зачем он нужен, какой бывает?

Когда возникает проблема засорения канализационных труб и сетей, жители многоквартирных домов оперативно связываются со специализированной службой. Но как бы быстро они не приехали, нужно поскорее перекрыть источник и воду, чтобы все это «добро» не хлынуло в квартиру, и имущество не было безнадежно испорчено. Именно в таких случаях помогает канализационный клапан.

Схема работы клапана сродни ниппелю. То есть в одну сторону стоки идут, а назад вернуться уже не могут. И именно эта закономерность помогает остановить их на пути в квартиру. Диаметр клапана зависти от того, какие трубы установлены в доме. Преимущественно это стандартные 110 мм для стояка, в других местах может быть необходим меньший размер.

место для установки обратного клапана канализации

Изготавливают клапан из разных материалов: металл, поливинилхлорид, полипропилен. Сегодня металлические клапаны, как и трубы используются редко. Кроме того, металлические клапаны недолговечны и дороги. Для установки внутри помещений применяют полипропиленовые, снаружи – поливинилхлоридные трубы.

Места установки

Устанавливать клапаны можно в одном или в нескольких местах – это зависит от задач, которые они должны выполнять. Один клапан можно вмонтировать на общую трубу канализации, но он должен иметь большую пропускную способность. Множество мелких стоит монтировать на каждый сантехприбор.

Монтаж первого типа возможен только в частных или небольших домах. В многоквартирных такие клапаны не будут иметь должного эффекта. Так как монтаж общего клапана возможен только в подвале, жильцы первых этажей остаются беззащитны при возникновении проблем с канализацией. В таких случаях лучше предусмотреть клапан на каждый прибор или перед стояком.

Также нужно устанавливать подобное устройство в канализациях с обратным уклоном, так как устранить подобную некорректность системы можно только полной ее переделкой.

Виды клапанов

По устройству обратного клапана для канализации отличают межфланцевый, поворотный, шаровой и подъемный клапаны.

Межфланцевый имеет небольшие габариты и вес. В его конструкции отсутствуют фланцы, которые осуществляют соединение клапана с трубопроводом. Когда возникает поломка, в клапане нужно будет заменять не только запорную арматуру, но и участок трубы, на котором она размещена. Такие клапаны могут быть:

• Пружинно-дисковые – в них пропускающая мембрана имеет вид диска, а вместо рычага пружина.
• Двустворчатые – их принцип работы основывается на присутствии в конструкции двустворчатой мембраны. Поворотный клапан еще именуется лепестковым. Роль мембраны отыгрывает золотник/захлопка, они приводятся в действие рычагом. Такие клапаны могут быть:
• Простые. Используются в системах с невысоким давлением и таким же проходом жидкостей. Когда золотник возвращается на место, происходит гидравлический удар – это может вывести из строя не только клапан, но и всю канализационную систему.
• Безударные. Такой тип дает возможность плавного возвращения золотника в исходную позицию после того, как он пропустил воду.

Шаровые клапаны преимущественно используют в системах, где имеется малый диаметр труб. Роль мембраны выполняет металлический шар, рычаг – это пружина. Этот тип самый часто используемый и надежный. Его монтаж осуществляется методом врезывания в систему, крепится двумя болтами, в случае выхода его из строя можно просто заменить узел.

установка обратного клапана на трубе канализации

Подъемный клапан имеет несколько отличную от других конструкцию. Его мембрана размещена вертикально, и за ее подъем отвечает специальное устройство, которое также расположено в вертикальной позиции

У данного типа есть важное преимущество – клапан можно ремонтировать без отключения от сети. Но в то же время недостаток подверженности частому засорению ставит под вопросом рациональность его использования

Подъемные клапаны классифицируются на:

• Клапаны, которые ввариваются в канализацию.
• Те, которые крепятся к трубам с использованием фланцев.
• Резьбовое соединение.
• Межфланцевые, они зажимаются между трубами.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Виды, как работают устройства

Канализационный обратный клапан бывает нескольких видов. В зависимости от места установки и характера работы сети.

1. Поворотные, их еще называют лепестковыми (хлопушки).

Корпус квадратный или продолговатый с раструбным соединением с одной стороны и холостым концом с другой. Внутри к верхней части стенки прикреплена круглая шайба диаметром больше проходного отверстия трубы на 2-4 мм.

В месте крепежа установлена нетугая пружина, позволяющая плотнее прикрывать проход.

В спокойном состоянии при горизонтальном монтаже хлопушка закрыта и открывается, когда в систему попадают стоки из сантехнических приборов. Если произошел засор, переполнение и вода хлынула вверх, дроссель закрывается и перекрывает доступ.

В некоторых моделях дополнительно установлен ручной гидрозатвор того же принципа действия. Он расположен на той же линии, сразу после первой заглушки. Его задача в механическом перекрытии прохода стоков, если первый клапан канализационный не сработает.

2. Подъемные.

Основным элементом, перекрывающим проход, также является круглый диск. Он прикреплен к потолку корпуса болтом, вокруг обвита металлическая пружина. Она создает напряжение для удерживания мембраны в закрытом состоянии. Давления воды, попадающей в систему, хватает, чтобы поднять шайбу с пружиной и пойти дальше.

Устройство дросселя позволяет остановить обратный поток, который давит на диск сверху вниз. Конструкция используется в любой системе канализации. Отличительной чертой строения корпуса является фланцевое соединение верхней крышки. Открутив ее, можно легко почистить и отремонтировать прибор.

3. Шаровые.

Устанавливаются только на внутренних сетях. Внутри корпуса есть специальные углубления: в одно проходит вода, а в другом размещен шарик. Во время движения стоков от прибора к приемнику шарик закатывается в полость.

Если процесс происходит в обратную сторону, шар перекрывает проход.

У затвора есть один минус. В канализации нет чистой воды, значит, стоки всегда с примесью грязи и нечистот. Между шаром и стенкой устройства может попасть мусор, и он будет протекать.

4. Межфланцевые.

В основном используются в водопроводных системах. За счет своей компактности они, конечно, выигрывают у хлопушки, но условия установки очень жесткие.

Сапун монтируется между двумя фланцами и при открывании его подвижная часть должна войти внутрь трубы.

Межфланцевый дроссель – это металлический цилиндр, внутри которого по оси закреплен диск с пружиной. Тарелочка находится в закрытом состоянии всегда и открывается при подаче давления. Особенность в том, что рабочее давление в канализации меньше водопроводной. Поэтому стоки не могут продавить пружину.

Перечисленные затворы бывают только механическими, за исключением подъемных и лепестковых, они бывают электрическими. В верхней крышке, помимо ревизии, устанавливается мотор, который срабатывает после сигнала датчика, и хлопушка закрывается автоматически. А также воздушный от запаха.

Обратные клапаны для канализации отличаются по цвету. Это нужно чтобы определить место его установки. В наружном использовании его изготавливают коричневого цвета, в внутреннем – серым.

Материал изготовления	Длина в мм	Диаметр в мм
Полипропилен	От 200 до 420	От 50 до 110
Пластик	От 210 до 600	От 50 до 315
ПВХ	307337451520615780	110160200250315400
Нержавеющий металл	210 – 300	50
Чугун	230390310350400480600730850	506580100125150200250300

Размеры в таблице приведены примерно, так как каждый производитель выпускает разные изделия.

Как установить устройство своими руками

Перед началом проведения монтажных работ необходимо определиться с моделью обратного клапана и местом его расположения (канализационный стояк или сантехнический прибор)

При расчете необходимо принимать во внимание такие параметры:

• Объем сточных вод;
• Диаметр трубы для установки;
• Расположение участка (вертикальный или горизонтальный монтаж).

Для монтажа агрегата на трубопровод следует выполнить целый ряд действий:

1. Выбрать место расположения устройства, что доступно для просмотра и обслуживания.
2. Отключить подачу воды на стояк.
3. Вырезать небольшой участок трубы, что соответствует размерам устройства, если монтаж производится в уже существующий стояк.

Если установка обратного клапана производится на этапе установки всей канализационной системы, его следует просто расположить в отведенном месте. Это наиболее оптимальный вариант монтажа.

Выполнить крепление устройства к трубам.
Подключить подачу воды и выполнить пробный запуск механизма.

Установка обратного клапана

Советы специалистов

Вариант установки клапана

Для водопроводной сети лучше подбирать клапаны из латуни либо нержавеющей стали, поскольку они не боятся ржавчины и имеют долгий эксплуатационный срок.

Также необходимо учесть:

• Месторасположение прибора в трубопроводах канализации без трапа выбирают на участке над самой высокой водоотводящей точкой – не ниже чем в 350 мм от пола.
• В домах с независимым отоплением клапан стоит ставить на возвратную линию перед подключением к отопительной установке.
• В многоэтажках, где монтируют раздельную водоподающую сеть, клапаны монтируют после водосчетчика.

Установка обратного межфланцевого клапана проводится после того, как фланцы на трубопровод смонтированы посредством сварки

Крайне важно соблюдение соосности труб в точке монтажа прибора, поскольку перекос нарушит герметичность соединения

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Способ монтажа клапана позволяет выделить следующие конструкции:

• Фланцевые. Подходят для соединения с трубами большого сечения, имеющими подобный элемент для крепления. Клапан с фланцами удобно монтируется на участках трубопровода с вертикальным или горизонтальным расположением.
• Раструбные. Клапан с коническим раструбом и уплотнительным кольцом из резины легко сопрягается с другими элементами трубопровода.
• Муфтовые. Изделия предназначены для сопряжения с трубами (в основном металлическими) небольших диаметров – до 2,5 дюймов.

Фланцевый и муфтовый обратный клапан

Материалом для изготовления обратных клапанов служит:

• Нержавеющая сталь. Применяется для производства межфланцевых изделий. Также могут изготавливаться клапаны других типов для включения в систему из металлических труб. В изделиях из других материалов могут применяться заслонки из нержавейки.
• Поливинилхлорид (ПВХ). Наиболее распространенный материал для корпусов канализационных затворов большого сечения.
• Полипропилен. Клапан канализационный обратный 110-315 мм полипропиленовый сохраняет работоспособность при +95°С без деформации. Материал корпуса включает компоненты, способные частично подавлять рабочие шумы изделия.
• АБС-пластик. Из этой термопластической смолы получают прочные и ударостойкие корпуса для обратных клапанов.
• Чугун. Такие конструкции рекомендованы для монтажа в нагруженные системы (чаще наружные) из чугунных труб большого сечения.
