Фитинги из поливинилхлорида (PVC-U) — один из ключевых элементов любого пластикового трубопровода. Они обеспечивают соединение труб, смену направления, разветвление и переход между разными диаметрами. Фитинги ПВХ применяются в системах водоснабжения, промышленных трубопроводах для транспортировки химически агрессивных сред, а также в ирригационных и сливных системах. Материал устойчив к коррозии, не взаимодействует с большинством кислот и щелочей, сохраняет прочность при рабочем давлении до 16 бар в зависимости от типа изделия.

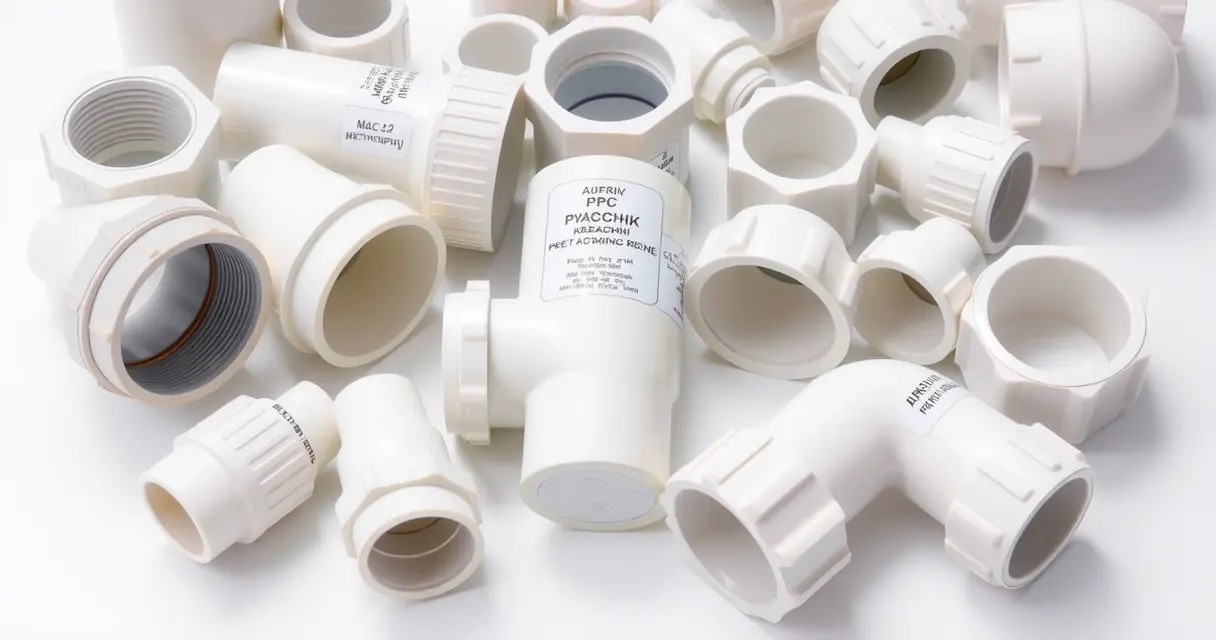

Классификация по способу соединения
Основное разделение фитингов ПВХ — по методу монтажа. Каждый тип подходит для определённых условий и требует разного инструмента.
- Клеевые (раструбные) — соединяются с трубой с помощью специального ПВХ-клея. Дают герметичное неразборное соединение. Подходят для постоянных трубопроводов, где не нужен регулярный демонтаж.
- Резьбовые — снабжены внутренней или наружной резьбой (BSP или метрической). Позволяют состыковать пластиковую трубу с металлической арматурой или оборудованием. Разборные — удобны при обслуживании.
- Компрессионные — фиксируют трубу за счёт затяжки накидной гайки и уплотнительного кольца. Не требуют клея или пайки, монтируются вручную.
- Переходные — соединяют трубы разных диаметров или разных материалов. Используются при реконструкции старых систем или для подключения к существующим металлическим линиям.

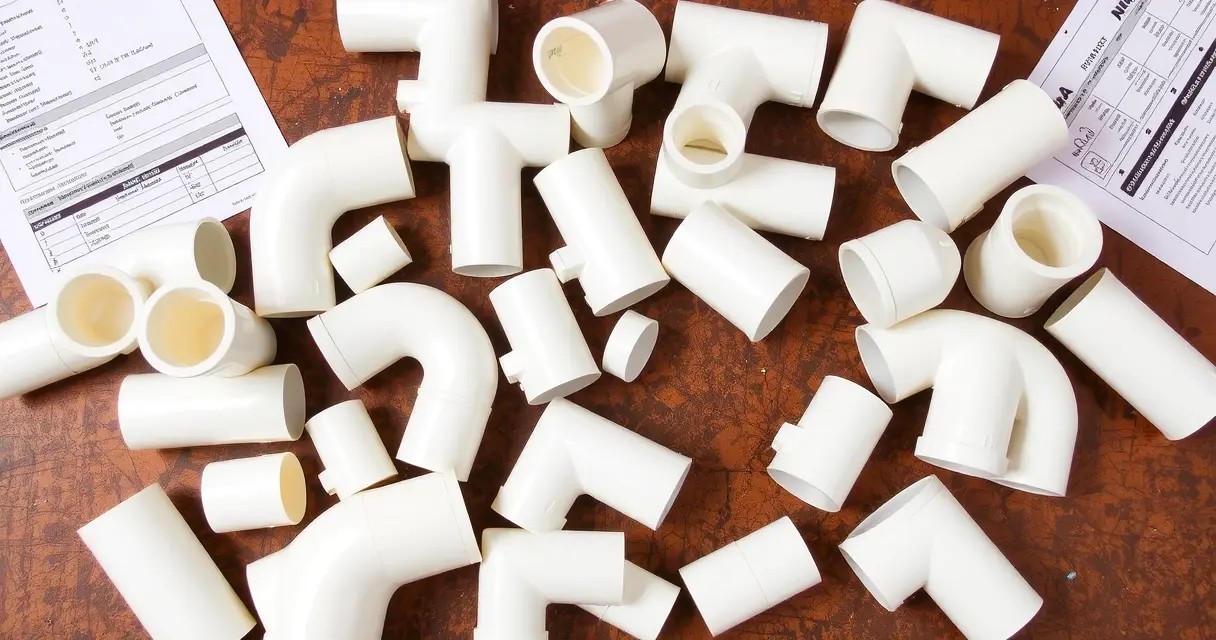

Геометрические формы и их назначение
Форма фитинга определяет его функцию в системе:
- Муфта — прямое соединение двух труб одного диаметра.
- Угольник (отвод) — изменение направления на 45° или 90°. Используется при обходе препятствий или на поворотах трассы.
- Тройник — разветвление потока на две линии. Может быть равнопроходным или переходным.
- Крестовина — четырёхстороннее разветвление. Применяется в распределительных узлах.
- Редукция (переход) — изменение диаметра трубопровода. Эксцентриковая редукция нужна там, где важно сохранить одну из осей трубы на одном уровне.
- Заглушка — герметичное закрытие конца трубы.
- Ниппель — короткий патрубок с наружной резьбой для соединения двух элементов с внутренней резьбой.
На что смотреть при выборе
Перед покупкой стоит уточнить несколько технических параметров, иначе высок риск несовместимости или отказа системы при эксплуатации.
Диаметр. ПВХ-фитинги выпускаются под стандартные наружные диаметры труб — от 20 до 315 мм и крупнее. Важно: наружный диаметр трубы ПВХ не совпадает с условным проходом (DN). Например, труба DN 50 имеет наружный диаметр 63 мм. Всегда уточняйте, по какому стандарту указан размер.
Давление. Фитинги маркируются рабочим давлением в барах. Для бытового водоснабжения обычно достаточно PN10 (10 бар). Для промышленных систем подбирают PN16 или выше. Давление фитинга не должно быть ниже давления трубы.
Химическая совместимость. Стандартный PVC-U стоек к воде, растворам солей, разбавленным кислотам и щелочам. Для концентрированных кислот, растворителей или высокотемпературных жидкостей нужны специальные марки — CPVC (хлорированный ПВХ) или другие материалы.
Температура. PVC-U сохраняет рабочие характеристики до +60°C. При более высоких температурах материал размягчается и теряет прочность. Для горячего водоснабжения PVC-U не подходит.
Стандарт. Продукция должна соответствовать действующим стандартам — ГОСТ, DIN 8063, ISO 15493 или аналогичным. Наличие сертификации подтверждает геометрическую точность и механические характеристики изделий.
Монтаж клеевых фитингов: коротко о главном
Клеевое соединение — наиболее распространённый способ монтажа в стационарных системах. Технология несложная, но требует точного соблюдения последовательности:
- Отрезать трубу строго под прямым углом, снять фаску 15–20°.
- Обезжирить поверхности трубы и раструба фитинга очистителем ПВХ.
- Нанести клей тонким равномерным слоем на трубу и внутреннюю поверхность раструба.
- Вставить трубу в раструб с поворотом на 90° для равномерного распределения клея, выровнять по оси.
- Удержать соединение 30–60 секунд, убрать излишки клея.
- Не подавать давление в систему минимум 24 часа при температуре выше +15°C.
Ошибки на любом из этих этапов — пропуск обезжиривания, нанесение клея только с одной стороны, немедленное давление — приводят к течи или разрушению соединения при нагрузке.
Оптовые поставки и индивидуальные условия
Для строительных компаний, монтажных организаций и перепродавцов принципиально важны не только технические характеристики, но и логистика: сроки поставки, наличие на складе, возможность комплектации под конкретный объект. При работе с крупным заказом разумно заранее согласовать спецификацию с поставщиком — это позволяет избежать ситуации, когда часть позиций оказывается под заказ и тормозит весь монтаж.
Правильно подобранный фитинг — это не просто деталь, а гарантия того, что система проработает без обслуживания весь расчётный срок. Экономия на материале здесь оборачивается дорогостоящим ремонтом в самый неподходящий момент.
