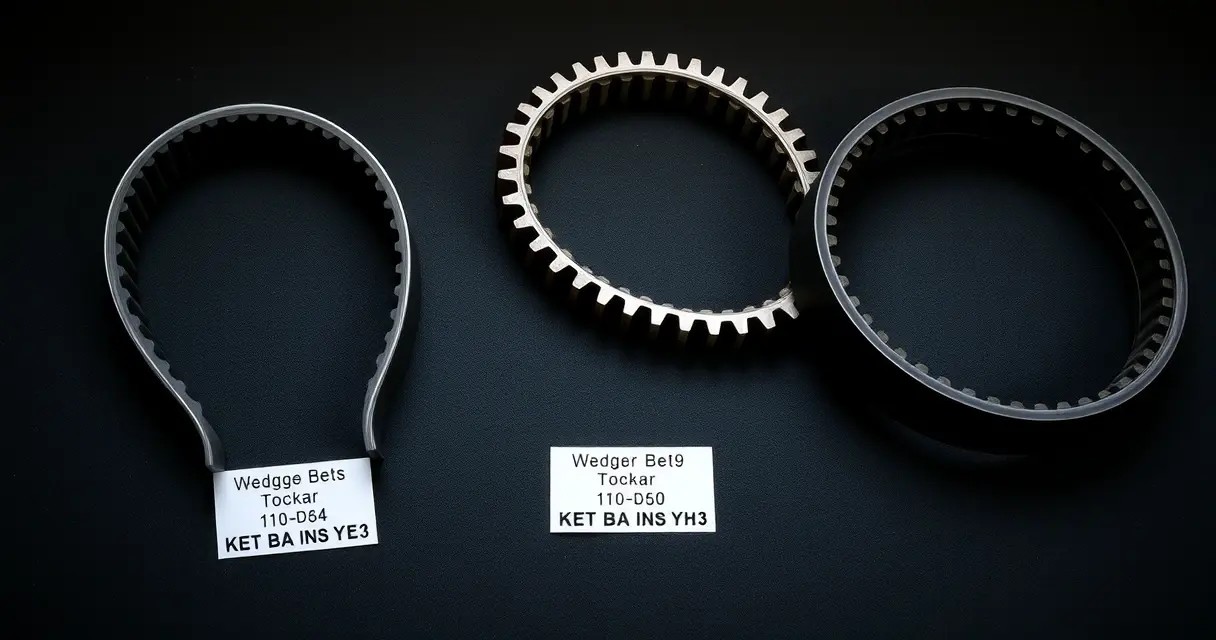

Ременная передача кажется простой только на первый взгляд. В ней есть ведущий шкив, ведомый шкив и ремень, который передает движение между узлами. Но для разных задач применяются разные типы ремней. Клиновые, зубчатые и плоские ремни отличаются формой, способом передачи усилия, поведением под нагрузкой и требованиями к монтажу. Если перепутать тип ремня или заменить его неподходящим аналогом, оборудование может работать нестабильно, быстро изнашивать шкивы и давать сбои при запуске.
Клиновой ремень имеет трапециевидное сечение. Он работает в ручье шкива и передает усилие за счет контакта боковых граней с поверхностями ручья. При натяжении ремень как бы заклинивается в шкиве, поэтому такая передача хорошо подходит для приводов с заметной нагрузкой. Клиновые ремни часто применяются в станках, вентиляторах, компрессорах, насосах, сельхозтехнике, деревообрабатывающем оборудовании и других механизмах, где нужна надежная передача вращения без сложной настройки.
Главное преимущество клинового ремня — способность передавать достаточно высокий момент при простой конструкции привода. Он может работать на сравнительно компактных шкивах, допускает небольшие неточности по сравнению с более чувствительными передачами и легко заменяется. Но у него есть важное ограничение: клиновой ремень не обеспечивает точную синхронизацию. При высокой нагрузке, слабом натяжении или износе шкивов возможно проскальзывание. Для вентилятора или насоса это не всегда критично, а для механизма с точной фазировкой такой вариант уже не подходит.
Зубчатый ремень отличается наличием зубьев на внутренней стороне. Он входит в зацепление со шкивом, на котором тоже есть зубья. Такая передача работает без проскальзывания, поэтому ее используют там, где важно точное совпадение движения ведущего и ведомого узла. Зубчатые ремни применяются в приводах станков, упаковочных линий, печатного оборудования, автоматических механизмов, приводах с позиционированием и других системах, где ошибка по фазе недопустима.
У зубчатого ремня есть несколько важных параметров. Нужно учитывать шаг зуба, профиль, ширину, длину, материал корда и допустимую нагрузку. Внешне такие ремни могут быть похожи, но разные профили зуба не являются прямой заменой друг другу. Ремень с неподходящим шагом не будет нормально входить в зацепление со шкивом. Это приведет к шуму, ускоренному износу, перескакиванию зубьев или поломке привода.
Основные отличия трех типов ремней можно описать так:
- клиновой ремень передает усилие за счет трения боковых граней в ручье шкива;
- зубчатый ремень работает за счет зацепления зубьев и подходит для синхронного движения;
- плоский ремень передает движение широкой рабочей поверхностью и часто используется там, где важен ровный ход.
Плоский ремень имеет простую форму без клина и зубьев. Он работает по гладкой поверхности шкива или барабана. Такие ремни применяются в транспортерах, легких приводах, сортировочных линиях, некоторых станках и вспомогательных механизмах. Плоский ремень удобен там, где нужна равномерная передача движения, большая площадь контакта и плавная работа. Он может быть выполнен из резины, полиуретана, ПВХ, ткани с покрытием или комбинированных материалов.
В отличие от клинового ремня, плоский не фиксируется в ручье шкива. Поэтому для него особенно важны правильная геометрия барабанов, соосность и натяжение. При перекосе ремень может уходить в сторону. На конвейерах это приводит к неравномерному ходу ленты, истиранию кромок и остановкам оборудования. Для стабильной работы применяют регулировку барабанов, направляющие элементы и правильный подбор материала рабочей поверхности.
При выборе между клиновым, зубчатым и плоским ремнем важно понимать задачу привода. Если нужно передать вращение на насос, вентилятор, компрессор или другой агрегат без точной синхронизации, часто подходит клиновой ремень. Если ведомый узел должен двигаться строго согласованно с ведущим, нужен зубчатый ремень. Если задача связана с перемещением продукта, транспортировкой, подачей или плавным вращением на большой площади контакта, чаще рассматривают плоские ремни и ленты.
Нагрузка тоже влияет на выбор. Клиновые ремни хорошо работают в приводах с заметным моментом, но при перегрузке могут проскальзывать. Это иногда защищает механизм от резкого удара, но при постоянном проскальзывании ремень быстро перегревается. Зубчатые ремни не проскальзывают, поэтому при перегрузке нагрузка сильнее передается на зубья, корд и шкивы. Если параметры выбраны неправильно, возможен срез зубьев или разрыв. Плоские ремни чувствительны к натяжению и состоянию поверхностей, зато хорошо подходят для непрерывного движения и транспортных задач.
Условия работы также имеют значение. Для пыльных участков, сельхозтехники и открытых приводов нужны ремни с повышенной стойкостью к загрязнениям и износу. Для высоких оборотов важны балансировка, гибкость и качество корда. Для оборудования, которое работает долго без остановки, важны стабильность размеров и низкий нагрев. Для конвейеров учитывают не только прочность, но и сцепление с перемещаемым материалом, гибкость на барабанах, стойкость к истиранию и возможность чистки.
Частая ошибка — подбор ремня только по длине. Для клинового ремня нужно знать профиль и тип сечения. Для зубчатого — шаг, форму зуба и ширину. Для плоского — материал, толщину, структуру, допустимую нагрузку и требования к поверхности. Если старый ремень сохранился, желательно переписать всю маркировку. Если она стерта, лучше измерить параметры и сверить их с документацией оборудования или каталогом производителя.
Еще одна ошибка — игнорирование состояния шкивов. Новый клиновой ремень быстро испортится, если ручьи шкива изношены. Зубчатый ремень будет шуметь и изнашиваться, если зубья шкива повреждены или забиты загрязнениями. Плоский ремень будет смещаться, если барабан стоит с перекосом или имеет поврежденную поверхность. Поэтому замена ремня должна сопровождаться осмотром всего узла передачи.
Клиновые, зубчатые и плоские ремни не заменяют друг друга напрямую. Каждый тип рассчитан на свой способ передачи движения. Клиновой ремень удобен для многих силовых приводов, зубчатый — для точного синхронного движения, плоский — для ровной передачи и транспортировки. Правильный выбор начинается с понимания задачи оборудования, а затем уточняются размеры, профиль, материал, нагрузка, скорость и условия работы. Такой подход помогает избежать преждевременного износа и лишних остановок линии
