Чертежи беседок для дачи с размерами

Простота — залог успеха

Красивый навес, правда? И довольно оригинальный. Подобный легко послужит украшением самого изысканного ландшафтного дизайна. А ведь если задуматься, то мастеру для его изготовления не нужно было ничего кроме пилы, топора и молотка, ну или электрических аналогов этих инструментов. Брус наверняка острогали еще в столярке. Осталось только сколотить из него каркас и обшить его обрезной доской. Сложно?

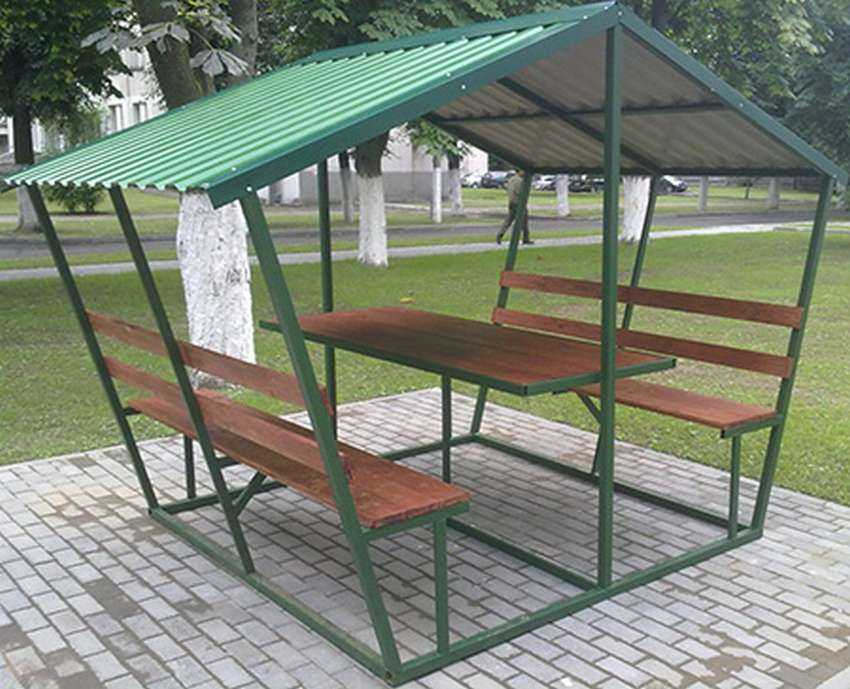

А теперь взгляните на простенькую, мы бы сказали, даже неприглядную конструкцию из стали.

Несмотря на подкупающую бюджетность навеса, малыми затратами тут не обойдёшься. В приличную сумму выльется только приобретение необходимого инструмента. А это:

  • Сварочный аппарат
  • Трубосгибатель
  • Угловая шлиф машинка
  • Электродрель
  • Шуруповерт
  • Електролобзик
  • И краскопульт

Внушительный список. А ведь таким инвентарём нужно еще уметь пользоваться. Это вам не гвозди в доски заколачивать, тут необходимым определенный опыт, который в городской квартире на диване не приобретёшь.

Вот и получается, что как картинки рассматривать, то мы выбираем дизайнерские решения из пластика и металла, а как возникает необходимость своими силами сделать летнюю беседку, то в большинстве случаев обращаемся именно к дереву, ведь амбиции без возможностей немного стоят.

Виды красивых садовых беседок

Они делятся на три большие группы по выбранному для их постройки материалу. Он же влияет как на стоимость проекта, так и на его дизайн.

Деревянные

Самый простой и популярный вариант — это использовать в работе обыкновенные доски. Ведь чтобы построить красивую и функциональную беседку, не нужно брать в банке ипотеку и продавать фамильное золото, достаточно навестить ближайшую лесопилку, а то и вовсе применить имеющийся под рукой пиломатериал. При должной фантазии сгодятся даже корявые ветки.

Посмотрите на следующие фото. Просто и красиво — другого и не скажешь.

Кирпичные

А вот респектабельные беседки с мангалом выкладывают из камня или кирпича. Это капитальные, как правило, просторные строения. Внутри которых можно установить не только барбекю, но и настоящую летнюю кухню. Мечтали постряпать на свежем воздухе вместе с друзьями? Тогда кирпичная альтанка — ваш проект.

Но тут есть некоторые особенности.

  1. Каменный павильон еще должен гармонировать с другими постройками. Если дерево впишется практически в любой экстерьер, то с массивными материалами не все так просто.
  2. Капитальные стены, потребуют и такого же капитального основания, а это уже серозное строительство со всеми вытекающими из него расходами.
  3. Придется более внимательно выбирать и само место для постройки, ведь потом ее на другое уже не передвинешь.

Металлические

Не отстают в популярности и современные зоны отдыха, несущим материалом для которых послужил металл

При этом не важно, была ли задействована для оформления садовой конструкции художественная ковка или в работе использовался только дешевый прокат, выглядят эти изделия всегда элегантно

Прямые, параллельные линии профилей напоминают о заложенном в дизайне геометрическом порядке. А легкость и даже некоторая воздушность получаемых конструкций создает эффект открытого пространства и выглядит очень привлекательно. Именно поэтому стальной профиль лучше всего смотрится с прозрачным поликарбонатом.

Зачем нужна беседка — зрим в корень

Начнём с того, что чем больше вокруг нас в повседневной жизни скапливатся химия, электроника и прочие «достижения» научно-технического прогресса, тем сильнее будет тянуть в лес, к речке, ну или хотя бы на дачный огородик. Это естественное стремление организма поддержать хоть какое-то равновесие.

С другой стороны, мы дети своего времени и уже не можем обойтись без бытового комфорта, а потому прятаться от дождя под дубовой сенью, балансируя на скользкой, поросшей мхом ветке – не наш вариант. Нужно чтобы и воздух был чистый, и вай-фай быстрый. А для этого пригодится участок за городом, а на нем летняя беседочка, притом желательно с мангалом или настоящей выносной кухней. Но к чему мы это?

Если построить такой навес из кирпича, металла или, что еще хуже, из пластика, то в нем будет, как минимум сложно достичь атмосферы единства с природой. Другое дело дерево. Да, брусья и доски также будут пропитаны химией.

Да, вы не обойдётесь в своей перголе без электричества и наверняка захотите притащить туда плазму. Но это мелочи. Все равно, деревянная фактура расположит к умиротворённости, тогда как металл и кирпич будут напоминать о городской суете.

Посмотрите следующие примеры и задумайтесь, в какой из беседок вам проще было бы отвлечься от проблем цивилизации?

Это первый довод в пользу проекта именно деревянной летней беседки.

Необычные материалы

Собирают большое количество пластиковых бутылок различных цветов и, проявив немного фантазии, сооружают такую конструкцию, которая своей оригинальностью будет выгодно отличаться от обыкновенных построек. В этом случае потратиться придется только на каркас из металлической арматуры.

Также беседку можно изготовить из стеклянных бутылок. Чтобы собрать необходимое количество, можно попросить родных и друзей не выкидывать стеклянную тару, а также стоит посетить ближайший пункт приема стекла. Вложение средств в этом случае будет минимальным. Скрепляют бутылки между собой при помощи цементного раствора. Если тары будет недостаточно, можно сделать из нее отдельные участки стен конструкции. Получится что-то наподобие витражей. Очень красиво смотрится, когда бутылки разных цветов начнут переливаться в солнечных лучах.

Беседка из поликарбоната

Поликарбонат поистине революционный материал. Он получил широкое применение в ряде сооружений на дачных участках. Имеет большое количество преимуществ:

Открытая беседка-навес из поликарбоната

  • Невысокая стоимость.
  • Небольшой вес конструкции.
  • Удобство работы (хорошо режется и гнется, подвергается сверлению).
  • Пожаробезопасен.
  • Может использоваться около 20 лет.
  • Ему не страшны температурные перепады.

Этот материал можно комбинировать с другими. В качестве фундамента и каркаса подойдут абсолютно различные варианты. Самым распространенным считается металлический каркас, который обшивается поликарбонатом.

Освещение в беседке

Беседка из кирпича своими руками

Давайте рассмотрим несколько вариантов беседок своими руками для дачи. К примеру, вы захотели соорудить беседку из кирпича. Что же для этого нужно и с чего лучше начать?!

Первое что нужно сделать это соорудить фундамент для беседки. Необходимо вырыть котлован, он не должен быть сильно глубоким (не менее 1 метра), но при этом необходимо правильно рассчитать глубину фундамента, для того, чтобы он выдержал вес несущих конструкций.

Следом делаем кладку из кирпича нижней части беседки, ее выполняют, как правило, в виде ровной кладки на расстоянии от 1 до 1,5 м от земли. Делается это для того, чтобы предотвратить вымывание элементов конструкции во время дождя и во избежание попадания листьев и пыли в беседку.

При выборе кровли для такой беседки желательно остановиться на легких материалах. Уклон крыши следует делать не менее чем 10°, или же можно сделать крышу в виде конуса. Делается это для того, чтобы снег в зимнее время года не скапливался на крыше.

Место для беседки нужно тщательно подобрать, к примеру, не желательно строить беседки вблизи сточных ям, или же, если вы знаете, что в этом месте могут быть близко грунтовые воды. Такое местоположение может привести к тому, что фундамент просядет.

Также не следует сажать совсем близко с беседкой растения с обширной корневой системой, это может разрушить фундамент.

Для возведения кирпичной беседки могут понадобиться такие инструменты как:

  • лопата;
  • уровень;
  • шпатель;
  • деревянная порядовка;
  • кельма;
  • сварочный аппарат;
  • рулетка;
  • ведра.

Строительные материалы необходимые для возведения беседки:

  • бетон для фундамента;
  • арматура (металлические трубы и сетка);
  • цемент;
  • металлические прутья;
  • кирпич;
  • доски для крыши;
  • кровельный материал;
  • вода.

Беседка из профильной трубы своими руками

Выбор правильной беседки для сада или дачного участка может быть сложным процессом. Есть много вещей, о которых необходимо подумать – от дизайна и эстетики до размера и функциональности, все через тонкий баланс цены и качества. Особого внимания заслуживают металлические беседки из профильной трубы с жесткой крышей, которые, как и следует из названия, имеют твердое покрытие сверху. Металлические садовые конструкции имеют много преимуществ, они долговечные прочные, универсальные и их легко содержать в чистоте. Беседки из металла не требуют особого ухода, но сохранят свой внешний вид на несколько лет. Их не нужно периодически перекрашивать, как в случае с деревом. Как сделать беседку из профильной трубы своими руками вы можете узнать, воспользовавшись ссылкой под галереей. Правда, это обзорная статья, но можно получить много ценной информации.

Источник фото: rubesedka.ru/iz-metalla/besedka-iz-profilnoj-truby-svoimi-rukami/

Как построить беседку своими руками

После того, как все вышеперечисленные рекомендации выполнены, самое время приступить к основному – строительству беседки своими руками. Для начала, необходимо обработать используемую древесину влагозащитными и антисептическими средствами. Это необходимо выполнить, чтобы уберечь дерево от гниения.

На следующем этапе необходимо установить опоры. Колышками и веревками отметьте месторасположения будущей постройки.

Мы остановимся на том варианте, когда фундамент не заливается, а бетонируются лишь стойки. Этот вариант намного проще в исполнении. Выкопайте ямы под стойки приблизительно метровой глубины.

Утрамбуйте дно ям гравием, приблизительно 5 см, после чего, залейте 10 сантиметровым слоем бетона. Дождитесь того момента, когда бетон немного затвердеет, и поместите в него анкера. Именно на них будут в последствии крепиться стойки.

Можно поступить немного проще. Поместите вертикально стойку в отверстие и залейте бетоном

Важно проследить, чтобы стойка была установлена ровно, строго вертикально. Стойки должны быть вкопаны в землю таким образом, чтобы обвязка их составляла идеальный квадрат

После установки стоек, самое время приступить к возведению каркаса. Это действие необходимо начинать с нижней обвязки. Для пола можно использовать обычный брус, который необходимо укладывать через каждые 50 см. Такая конструкция гарантированно выдержит вес настила.

Далее, устанавливают остальные конструкции каркаса – стойки. Они отвечают за поддержку крыши и верхнюю обвязку. Расположение стоек должно быть строго симметричным, количество которых зависит от габаритов беседки.

После возведения каркаса занимаемся настилом пола. Половая доска крепится при помощи обычных саморезов или гвоздей.

Установка крыши ответственный этап строительства. В первую очередь проводится верхняя обвязка всей конструкции из брусьев, которые необходимо прикрепить к опорам с помощью гвоздей. Последующее строительство зависит от того, какую форму крыши вы выбрали для своей будущей беседки. Чаще выбирается четырех или двускатная крыша, ввиду своей практичности, надежности и простоты исполнения.

Четырехскатная крыша выглядит весьма оригинально, мы остановимся именно на ней для примера. Чтобы конструкция была прочнее, необходимо установить дополнительные стропила, фиксируемые к верхней и основной обвязкам

Следует проследить за симметричностью стропил, это очень важно

Стоит обратить ваше внимание на то, что следует соблюдать правила техники безопасности на высотных работах. Убедитесь, что стремянка не шатается, а под вами на лежат острые и опасные инструменты

Окончательный этап – это декоративное оформление. Самое время проявить фантазию и оформить стены, крышу и перила беседки. Обычно используют стандартный брус для перил, обшивая затем конструкцию вагонкой.

Если немного заморочиться, то можно нанести на деревянную поверхность перил и стен резьбу. Это добавляет колорита и оригинальности готовой конструкции. Однако, чтобы резьба по дереву выглядела действительно эффектной, в этом деле должны быть определенные навыки.

После, можно вскрыть деревянные поверхности лаком или покрасить их.

Дальнейшие действия зависят от ваших предпочтений. Вы можете наполнить беседку удобными и вместительными диванами, установить в ней шезлонг или отдать предпочтение обычным лавочкам и столику.

Кстати, столы, лавочки и стулья для беседки вы также можете оформить собственноручно. Это дополнит общую конструкцию. Проведите свет, установите противомоскитные сетки, позаботьтесь о дорожке от беседки к дому и наслаждайтесь отдыхом на природе в кругу близких друзей и семьи.

Этапы выполнения постройки из металла

Чтобы приступить к работе, воспользуйтесь пошаговой инструкцией изготовления простой беседки из металла:

Готовим площадку. Используем строительный уровень. Бетонируем опорные стойки беседки в фундаменте, или ставим имеющиеся бетонные блоки.

Устанавливаем опоры и выставляем в уровень. Расстояние между металлическими профильными трубами не должно превышать 2 м. Если труба больше 60 мм, расстояние сокращается до 1,5 м.

Установка гидроизоляции.

Установка стоек. Монтируются строго по углам, вертикально. Выравнивание делаем по отвесу, так как у него точность больше, чем у строительного уровня.

Фиксирование стоек и монтирование верхней обвязки. Установка пояса для уголков, которые послужат опорой для крыши.

Для крепежа листа к опорным стойкам привариваются металлические (обычно стальные) полосы ширины 50 мм. В них просверливаются отверстия для крепления поликарбоната.

Фундамент

Существует несколько видов фундамента и каждый строитель выбирает собственный в зависимости от личного профессионализма. Самый распространенный и, пожалуй, наиболее простой и вместе с тем надёжный из них – столбчатый фундамент, где в качестве столбов используются шлакоблоки.

Необходимо вырыть яму глубиной 20-30 см, сделать на дне песчаное основание, установить шлакоблок, засыпать его гравием и грунтом, выставить по уровню и тщательно утрамбовать. Количество столбов основания зависит от размеров беседки. В углах и самом центре они обязательны, далее через каждые метр/полтора.

Строительство шестигранной беседки

Строительство шестигранной беседки

Шестигранная садовая беседка всегда смотрится очень нарядно и является украшением любого участка. При ее строительстве очень важна точность расчетов, ведь погрешности на любом из этапов заметно повлияют на конечный результат. Начинать необходимо с чертежа будущей постройки, что позволит правильно разметить участок и рассчитать количество материалов.

Схема шестигранной беседки в разрезе

Для строительства потребуется:

  • цементный раствор;
  • кирпич или шлакоблок для столбов;
  • деревянные балки сечением 150х150 мм;
  • строганный брус 100х100 мм;
  • обрезная доска 50х100 мм;
  • рубероид;
  • доски для пола;
  • саморезы;
  • грунтовка;
  • лак для дерева;
  • шуруповерт;
  • электролобзик;
  • строительный уровень;
  • кровельное покрытие.

Шаг 1. Разметка

Для разметки участка понадобится две деревянных рейки и веревка длиной около 2 метров. Выбранный участок выравнивают, освобождают от растительности и камней, посередине вбивают в землю рейку и обвязывают ее веревкой. Второй конец веревки привязывают к другой рейке и с помощью такого самодельного циркуля рисуют окружность с радиусом 1,75 м. Получившийся круг делят на 6 равных частей и ставят маячки на линии разметки. Здесь будут располагаться опорные стойки для беседки.

Шаг 2. Изготовление столбчатого фундамента

На месте маячков выкапывают ямы глубиной 0,5 м и прямоугольной формы. На дно насыпают речной песок слоем 10-15 см, затем такой же толщины слой крупного щебня. Посередине ямы вбивают стальной прут длиной 70 см, после чего заливают все цементным раствором. Сверху укладывают кирпич в 3-4 ряда с обязательной перевязкой. Арматурный прут должен находиться по центру кладки. Точно так же выкладывают остальные 5 опор и дают раствору хорошо высохнуть.

Шаг 3. Монтаж основания беседки

Делаем основание

Измеряют расстояние между соседними столбами и обрезают балки согласно замерам. Должно получиться 6 одинаковых по длине и толщине балок. Для надежного соединения опор между собой, на концах делают срезы в половину толщины дерева. После этого пиломатериал грунтуют и высушивают, а затем укладывают на столбы в виде шестиугольника. Между балками и столбами фундамента обязательно прокладывают куски рубероида.

Строительство беседки

Когда балки нижней обвязки закреплены, внутри шестиугольника крепят лаги. Центральная лага ставится точно по центру конструкции, выравнивается по горизонтали и фиксируется к балкам с помощью металлических пластин и болтов. Далее монтируют 2 лаги перпендикулярно центральной, а все остальные вставляют под углом, для чего на концах досок делают небольшие срезы с обеих сторон. В завершение укрепляют лаги перемычками из бруса и обшивают досками.

Шаг 4. Возведение стен

Шестиугольная беседка из дерева

Каркас беседки делают из 6 брусьев 100х100 мм одинаковой длины. Каждый брус устанавливают на один из углов основания и фиксируют анкерными болтами. Обязательно проверяют вертикальность опорных стоек, чтобы конструкция не была перекошенной. По верхнему краю монтируют обвязку из толстых досок, а на высоте 70-90 см от пола стойки соединяют горизонтальными перемычками из бруса, оставляя свободным вход.

Стены могут выполняться в нескольких вариантах, в зависимости от имеющихся материалов. Можно закрыть беседку до половины листами водостойкой фанеры, обшить досками, закрепить на перемычках между стойками деревянные фигурные решетки. Можно сделать две или три стены глухими, а остальные декорировать коваными элементами.

Шаг 5. Монтаж крыши

Изготовление крыши на землеУстановка каркаса крыши

Когда стены готовы, приступают к установке стропил для крыши. В качестве стропил берут доски 50х100 мм; для удобства сборку производят на земле. Поскольку в беседке отсутствует центральный столб, аккуратно соединить стропила достаточно сложно. Упростить этот процесс поможет вырезанный из бруса шестигранник, каждая сторона которого будет соответствовать толщине стропил. Торцы досок обрезают под углом и крепят гвоздями к шестиграннику; а на внутренней стороне обвязки выпиливают пазы для установки стропил. После этого конструкцию обшивают досками по кругу, оставляя небольшие зазоры, поднимают наверх и закрепляют болтами. Теперь остается только уложить кровельный материал.

Мебель для беседки

Крепеж для стропил

Необходимые материалы и инструменты

В интернете можно найти большое количество различных готовых схем беседок, которые построить не составит труда даже неопытному владельцу дачного коттеджа. Если собирать конструкцию самостоятельно, то цена беседки составит половину от рыночной. Самую простую можно собрать за 2−3 дня неспешной работы.

Самый дешёвый и простой вариант — это беседка из дерева. Такие сооружения красиво выглядят, а материал для изготовления легко обрабатывать. Если за ней следить соответственным образом, то она прослужит долгие годы. Тем более деревянную беседку можно построить за три дня, и это существенно упрощает процесс.

Такой элемент экстерьера можно сделать и металлическим. Если каркас будет полностью сделан из профильных труб и угольников, он сможет прослужить долгие десятилетия. Такую беседку на даче своими руками выполнять сложнее и немного дороже, но и надёжнее.

Для постройки беседки на даче необходимы такие инструменты:

  • лопата;
  • рулетка;
  • бечёвка;
  • колышки;
  • брус;
  • планки деревянные;
  • молоток;
  • щебень;
  • гвозди;
  • саморезы.

Место для беседки желательно выбирать в тени, чтобы в жаркую погоду было приятно в ней находиться. Если вблизи есть водоём, то необходимо устанавливать беседку возле него. Это гарантированно прибавит хорошего настроения.

Для начала нужно определиться с размером беседки. В основном устанавливают конструкции 2×3 метра. Но если садовая площадь и финансовое состояние позволяют, то можно сделать 2.5−3×4−5 метров. Во время создания проекта беседки нужно учесть место для прохода.

Основу беседки можно делать разной. Как вариант, из 9−12 нарезанных брусков кубической формы можно разложить квадрат на ровной земле, а уже потом на них ставить 4 долгих балки, которые и будут служить основой. Разумеется, эти 4 балки расставляем по периметру ранее разложенного квадрата из деревянных кубиков. Или же за основу можно взять бетонные блоки. Расставлять их нужно так же, как и деревянные кубики, по периметру квадрата. На ровной земле требуется прокопать специальные ямки под такие блоки.

Красивая беседка из дерева своими руками

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

Источник фото fishki.net/52871-besedka-svoimi-rukami-25-foto.htmlАвтор forester86

Виды беседок и разновидность стилей

Беседка – это, пожалуй, самая популярная постройка среди малых архитектурных форм. Поэтому существует такое разнообразие видов и стилей.

В зависимости от цели использования

Открытые. Это беседки, в которых нет пролетов между столбами-опорами, либо же они есть, но доходят до уровня стульев со столом. Несмотря на то, что такие беседки не защищены от влияния погоды, они пользуются огромной популярностью. «Виной» тому служит высокая декоративность таких сооружений – посмотрите, какие замысловатые узоры имеют кованые беседки для дачи или загородного дома.

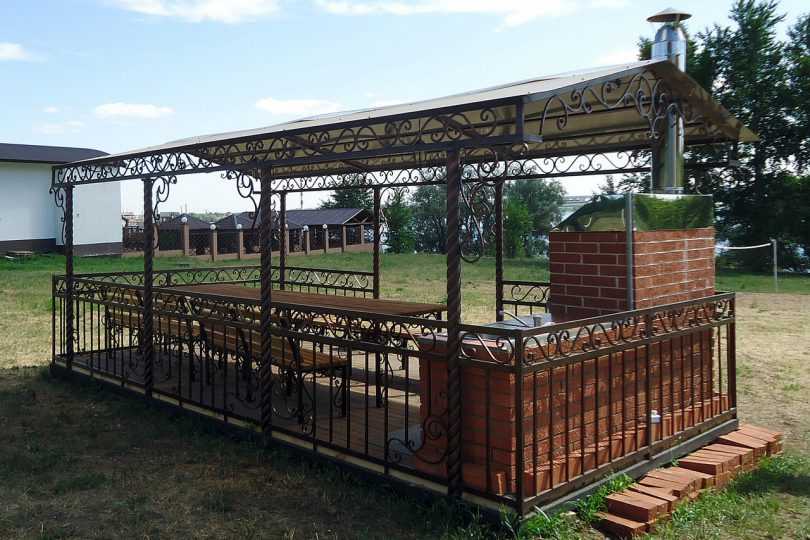

Открытая кованая беседка с мангалом

Закрытые. Стеновые панели у закрытых построек сплошные и часто застекленные. Стены из ажурной ковки смотрятся шикарно и богато. Какой бы не была погода, закрытые постройки приютят Вас и всю компанию друзей под своей крышей. Закрытая беседка с мангалом – это прекрасная идея для любителей приготовить пищу на открытом огне, потому что сезон барбекю и шашлыков можно продлить на сколько душе угодно. В постройках закрытого типа можно оборудовать освещение и отопление.

В зависимости от использованного для строительства материала

  • Деревянные. Самые простые в строительстве и установке. Дерево – материал не дорогой, а для установки деревянной беседки не нужен тяжелый фундамент. Деревянную постройку можно соорудить своими руками, а сделав ее разборной, Вы сможете перенести ее в любое другое место, если понадобится.
  • Кирпичные. Строятся на ленточном или монолитном фундаменте, поэтому являются прочным и надежным сооружением. Проведите в нее иллюминацию, отопление, поставьте диван, и гости будут драться за право ночевать именно в закрытой кирпичной беседке.
  • Поликарбонатные. Поликарбонат – это прочный, легкий и устойчивый к низким температурам материал. Не требователен к фундаменту и каркасу. Материал недорогой, поэтому выгодно выигрывает среди других строительных материалов. Постройку из поликарбоната можно спокойно перенести.
  • Железные. Установка железной беседки требует фундамента и умелых рук строителя.
  • Кованые. Ну и конечно ни в какое сравнение с предыдущими материалами не идут постройки с элементами ковки. Любые кованые изделия смотрятся очень красиво, а потому и цена на них выше, чем на постройки из других материалов. Следует сказать, что кованая постройка – это летний вариант отдыха. И хотя ковка – это в первую очередь эстетика, а не быт, все же никого в наше время не удивят кованые беседки с мангалом или барбекю-печью.

В зависимости от формы

  • Шестигранные;
  • Прямоугольные;
  • Круглые;
  • Беседки-навесы.

Вы только посмотрите, как сказочно смотрится на дачном участке круглая кованая беседка:

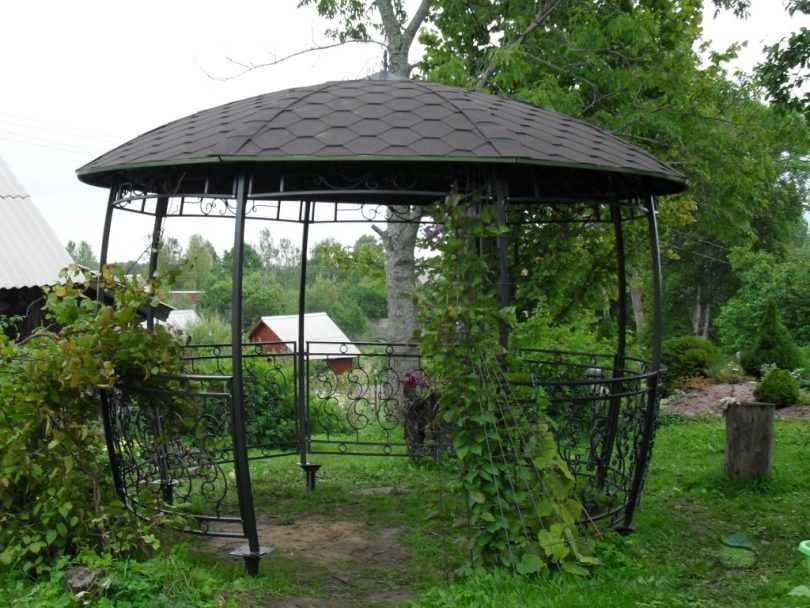

Круглая кованая беседка для дачи

У дизайнеров принято кованые беседки разделять на такие типы

  • Бельведеры. Кованые беседки такого типа строят круглыми и размещают их на возвышенности.
  • Альтанки. Эти кованые постройки привыкли утопать в зелени и к открытому пространству.
  • Пергола. Вариант кованой беседки, который полностью укрыт вьющимися растениями.
  • Ротонда. Это беседки с куполом. Кованую ротонду лучше возвести так же, как и бельведеры, на возвышенности у воды. Ротонда смотрится шикарно, если к ней ведут ступеньки.
  • Беседка-цветник. Это полностью кованая постройка создана для того, чтобы ее детали обвивали цветы. Шашлык в ней не устроишь.

В наше время беседки и стили их построек пополняются дополнительными идеями, но среди множества вариантов можно выделить: японский стиль, модерн, кантри, классика, прованс. Это незыблемая классика и просто красиво. Беседки в стиле модерн смотрятся впечатляюще и изящно за счет использования кованых деталей.

Строительный материал

Для строительства дачной беседки используется самый классический материал, какой только можно себе представить. Бюджет на строительство получится небольшим, в зависимости от региона он будет варьироваться в пределах 25-35 тысяч рублей.

Брус 100×100 — основа беседки

  • Брус 100x100x3000.
  • Брус 50x100x3000.
  • Доска 25x100x4000.
  • Гидроизоляция.
  • Ориентированно-стружечная плита.
  • Мягкая кровля — гибкая черепица.
  • Трубы 150 мм.
  • Окна.
  • Раствор для фундамента.
  • Гвозди, саморезы.
  • Скобы.
  • Уголки для крепления бруса.
  • Пропитка, краска.

Для фундамента понадобится бур — это будет самым серьезным инструментом в работе. В остальном, кроме базовых инструментов, таких как шуруповерт, степлер, молоток, кисточки, лопата и ведро, может ничего и не понадобиться. Если древесина у вас некачественная и требует обработки, тогда необходимо будет её отшлифовать.

Монтаж крыши

Перед монтажом кровельного материала нужно соорудить стропильную систему. Обычно делают традиционную двускатную крышу.

Если беседка достаточно просторная, можно соорудить и четырехскатную крышу, однако этот вариант сложнее в плане постройки.

Стропильная система монтируется непосредственно на каркас беседки (верхнюю обвязку). В процессе монтажа следует контролировать вертикальность положения каждого треугольника стропильной системы. Для фиксации применяются укосины.

После монтажа стропильной системы производится обрешетка и укладывается кровельный материал.

Эскизы беседок с чертежами и размерами

Имеющиеся размеры можно пропорционально увеличивать или уменьшать

Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной

Простая беседка из дерева

Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.

Квадратная беседка из дерева для дачи или сада

При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.

Проблемные узлы при устройстве шатровой крыши на беседкеПримерно так можно разметить ее по высоте и набить обрешетку под кровельный материал

Беседка в китайском стиле (с чертежами и размерами)

Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.

Внешний вид деревянной беседки в китайском стилеГлавный фасад — высота от пола до верхней обвязки 2,160 мГлавный фасад без кровли: вертикальные стойки 150*150 ммВид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 ммПоперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крышиПродольный разрезПлан расположения столбиков под беседкуНижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестикамиВерхняя обвязкаУстановка балок перекрытия (цифры — это обозначение материала с спецификации)Стропильная системаДетализация узла 2 — как устанавливать стойкиКак сделать ступеньки в веранду — узел 2Крепление стропильной системы к верхней обвязке — на деревянные штыриДетализация огражденияСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседкиСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки

Большая беседка на фундаменте

Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять. В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.

Большая беседка под остекление

Чертеж беседки-качели

Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.

Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.

По этому чертежу можно построить беседку-качели своими руками
