Вытяжки для кухни с отводом в вентиляцию

Что делать, если вытяжка не включается

Здесь возможных неисправностей оказывается несколько:

  1. Устройство может оказаться не подключенным в электрическую сеть. Нужно проверить и сам факт подключения, и наличие напряжения в розетке.
  2. Работоспособность выключателя проверяется тестером. Если этот элемент не «прозванивается», он подлежит замене.
  3. Может оказаться, что проблемы с электропитанием. Они могут возникнуть из-за поломки автомата или выхода из строя предохранителей.
  4. Вилка питания также может выйти из строя. Кстати, в вилке может находиться встроенный предохранитель, который может перегореть – в этом случае потребуется его замена.
  5. Внутренняя электропроводка устройства так же может провоцировать сбои. Ее обязательно проверяют тестером, а обнаруженные плохие контакты устраняют, подтягивая винты или обжимая наконечники плоскогубцами.
  6. А вот неисправности электродвигателя требуют капитального ремонта и вмешательства профессионалов.

Виды встраиваемых кухонных вытяжек

Одним из важных критериев, по которому все модели встраиваемых вытяжек отличаются между собой, является конструкция устройства. Существуют полновстраиваемые, козырьковые и телескопические вытяжки.

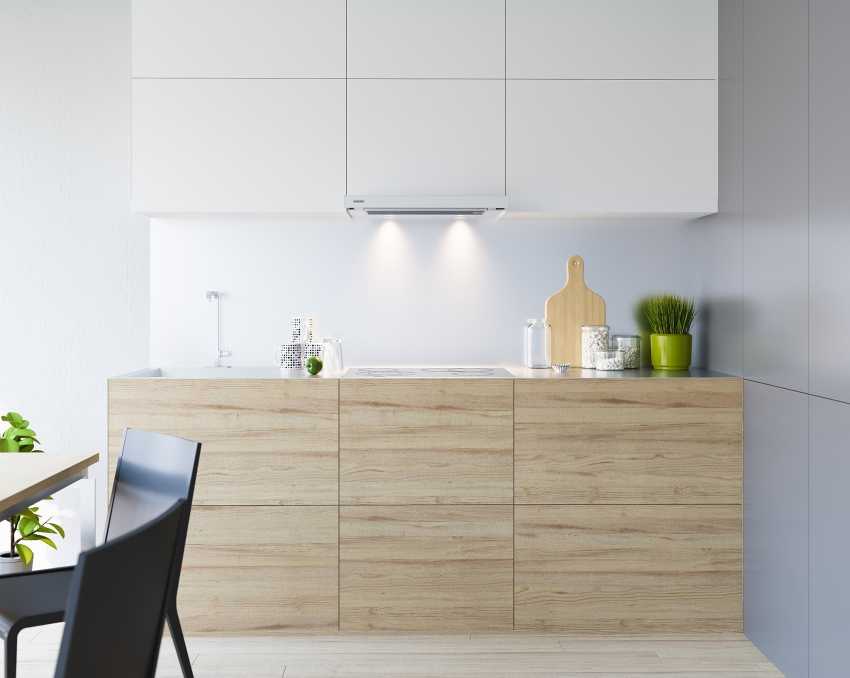

Полновстраиваемые устройства как нельзя лучше подходят для малогабаритных кухонь. Вытяжка полностью монтируется в навесной шкаф или столешницу, не отнимая свободного пространства и не привлекая к себе внимания, как видно на фото встроенных вытяжек, которые дополняют любой дизайн помещения. Такое устройство можно доукомплектовать угольным фильтром, что позволит вытяжке работать в рециркуляционном режиме.

Конструкция телескопической вытяжки предполагает увеличение рабочей площади за счет выдвигания поверхности устройства вперед. Такой вариант обеспечивает большую производительность вытяжки и облегчает управление данным устройством.

Существуют полновстраиваемые, козырьковые и телескопические вытяжки

Все встроенные вытяжки разделяются на проточные и рециркуляционные. Проточные необходимо дополнительно оборудовать воздухоотводом, который соединяет вытяжку с вентиляционным отверстием. Они являются более дорогостоящими, но имеют большую производительность. Рециркуляционные вытяжки пропускают воздух через систему угольных фильтров и возвращают его обратно в помещение. Они не требуют дополнительных затрат на монтаж системы воздухоотвода в вентиляцию дома.

Существуют модели с рециркуляционным режимом работы, которые способны обеспечить эффективную работу, однако это влечет за собой высокую стоимость устройства и большие энергозатраты, связанные с его эксплуатацией.

Существуют модели, которые могут работать в двух режимах. Очистка воздуха происходит с помощью жирового фильтра, который освобождает воздух от вредных примесей, а угольный фильтр справляется с неприятным запахом. Затем очищенный воздух может выводиться в вентиляционную систему через воздуховод, а может возвращаться обратно в помещение. В зависимости от рода занятий на кухне, можно переключиться на необходимый режим работы устройства.

Самостоятельная установка

Вытяжка не самый сложный прибор, поэтому при наличии небольшого опыта и набора необходимых инструментов, ее вполне реально установить своими руками. Самостоятельный монтаж – отличная возможность сэкономить на услугах специалистов.

Монтаж вытяжки, прикрепленной к днищу шкафа

Подвесные модели крепятся непосредственно к нижней полке шкафа. Установка несложная, монтаж осуществляется с помощью саморезов и шуруповерта. Поскольку подведения воздуховода к рециркулярному устройству не требуется, установка заканчивается его подключением к электросети.

Монтаж вытяжки в подвесном шкафу

Самостоятельное встраивание вытяжки в шкаф требует наличия определенных столярных навыков. Для нового гарнитура устройство приобретается на этапе проектирования мебели. Чтобы оно подошло в уже эксплуатируемый подвесной шкафчик, необходимо чтобы размеры вытяжки соответствовали внутренним габаритам корпуса.

Для работы потребуется:

  • электролобзик, можно также воспользоваться ручным;
  • ножовка для дерева;
  • карандаш;
  • отвертка (лучше шуруповерт);
  • шило;
  • строительный угол, рулетка;
  • струбцины.

Этапы монтажа:

  • Прежде всего нужно освободить корпуса от фасадов, причем не только конкретный шкаф для вытяжки, но и соседние ящики. Далее снимаем шкаф и скрепляем примыкающие к нему корпуса между собой струбцинами. Не пропускайте этот пункт – ящики могут упасть и получить повреждения.
  • Откручиваем нижнюю полку, прикладываем ее к верхней плоскости вытяжного устройства. Намечаем контур воздуховода и отверстия для выведения провода с вилкой для подключения прибора к сети. Вырезаем размеченные отверстия.
  • Вставляем вытяжку в корпус и отмечаем верхние границы устройства. По намеченным линиям крепим нижнюю полку. В ней просверливаем 4 отверстия.

Закрепляем вытяжку внутри шкафчика и устанавливаем воздуховод. Соединяем с его помощью вентиляционное отверстие и систему. Устанавливаем полки и фасады. Стоит проверить работоспособность оборудования еще до установки фасадов.

Монтаж вытяжки с воздуховодом

Процедура установки подобной вытяжки включает в себя:

  • фиксацию вытяжки;
  • разработку схемы воздуховода и электропроводки;
  • примерка короба;
  • монтаж короба с помощью герметика.

Воздуховод собирают из пластикового короба или выполняют из алюминиевой гофры. Первый вариант прочнее, эстетичнее и надежнее. Поэтому стоит отдать ему предпочтение. Пластик легко пилится и соединяется специальными элементами. Дополнительную прочность соединениям придают с помощью герметика. У гофры также есть свои преимущества – ее гибкость позволяет уложить воздуховод по изогнутой траектории.

Устройство кухонной вытяжки

Вытяжки для кухни имеют относительно простую конструкцию в сравнении с другой бытовой техникой. Зная устройство прибора и имея некоторые навыки, вы можете своими силами произвести несложный ремонт кухонной вытяжки.

Вентилятор

Это главный элемент, который обеспечивает прохождение воздуха, загрязнённого копотью и запахами, через фильтрационные элементы. Приводится в движение асинхронным двигателем.

Переключатель скоростей

Обеспечивает плавное изменения скорости вращения мотора от низких ступеней к более высоким. По конструкции может быть кнопочным, ползунковым или сенсорным.

Система фильтров

Любая вытяжка для кухни снабжена жироулавливающим фильтром, который является основным очистительным элементом прибора и предохраняет внутренние детали от жировых загрязнений. Угольные фильтры – это сменные картриджи, заполненные гранулами активированного угля. Устанавливаются, если вытяжка будет работать в режиме рециркуляции.

Осветительные элементы

В корпуса вытяжек встраиваются галогенные, светодиодные лампы или лампы накаливания. Они являются удобным дополнением для освещения варочной поверхности.

Высота от плиты до вытяжки наклонной и горизонтальной

Прежде, чем понять, на каком расстоянии от плиты устанавливать вытяжку, необходимо рассмотреть основные типы вытяжных устройств, что является главным фактором при расчете расстояния.

Что касается режима эксплуатации, выделяют следующие три типа, которые имеют свои особенности:

  1. Рециркуляционная — вытяжка, которая всасывает воздух с помощью вентиляторов, пропускает его через угольный и жироулавливающий фильтры и возвращает уже свежий воздух обратно в кухню;
  2. Проточная — вытяжка, которая всасывает отработанный воздух, прогоняет его через жироулавливающий фильтр и направляет за пределы дома с помощью вентиляционных каналов;
  3. Комбинированная — универсальный вариант, режим которого можно переключать с помощью панели управления.

По своей форме выделяют следующие разновидности вытяжек:

  • Встраиваемая (устанавливается в шкаф или другой объект);
  • Островная (используется на больших кухнях);
  • Подвесная (плоская вытяжка, которая устанавливается над плитой);
  • Выдвижная (разновидность встраиваемого типа).

Важный критерий: по форме воздухоприемника вытяжки делятся на следующие разновидности:

  1. Наклонные;
  2. Горизонтальные.

Подбирая высоту установки вытяжки над плитой, необходимо помнить, что важно учитывать габариты и формы каждого типа устройств для монтажа оборудования строго над варочной поверхностью. Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой

Выглядят они следующим образом:

Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой. Выглядят они следующим образом:

  • Горизонтальную вытяжку лучше всего размещать на расстоянии 80 см;
  • Наклонную вытяжку лучше всего устанавливать на расстоянии 60 см;
  • Если прямая вытяжка над электрической плитой, то расстояние — 70 см, наклонная — 50 см.

Важно отметить, что показатели рассчитаны на среднестатистическую кухню со средним ростом человека, поэтому необходимо индивидуально рассчитать высоту, чтобы не испытывать неудобств во время приготовления пищи

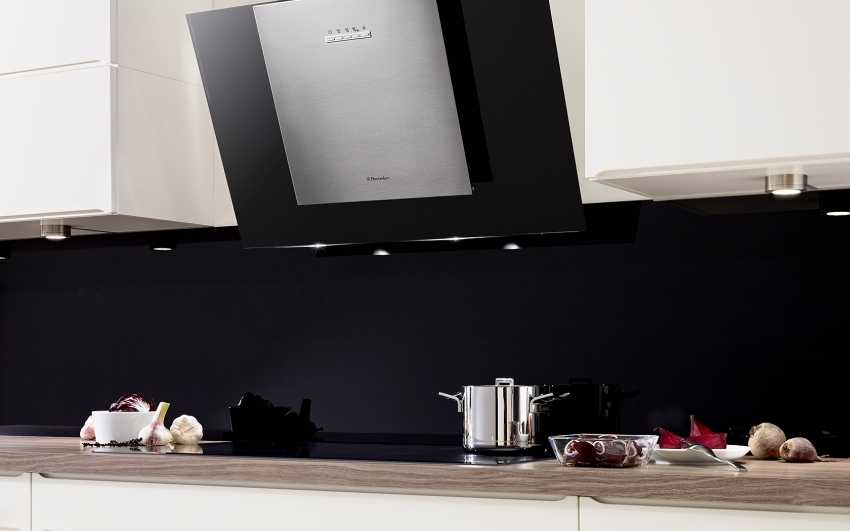

Наклонные вытяжки

Итак, на какой высоте вешают вытяжки наклонного типа? Особенность конструкции таких вытяжных устройств говорит сама за себя: воздух поглощается вентиляторами, которые расположены в верхней части корпуса. Соответственно, устанавливать оборудование необходимо ниже, чем горизонтальный тип.

Производителя рекомендуют вешать вытяжное устройство над плитой на расстоянии 60 см. Это оптимальный показатель, который позволит максимально использовать потенциал устройства. Также, на таком расстоянии корпус не будет мешать человеку во время приготовления пищи.

Наклонный принцип строения корпуса очень удобен, ведь пользователь получает больше возможностей, чтобы демонтировать фильтр для его последующей очистки или замены.

Также, наклонные вытяжки обладают минимальным риском возгорания. Огонь поднимается строго вверх, поэтому контакт с устройством будет минимальным.

Если выбор пал на встраиваемую вытяжку наклонного типа, то важно учесть высоту от плиты до монтажа кухонной стенки, поэтому лучше всего заранее разработать план комплектации кухонного помещения

Горизонтальные приборы

Каково расстояние от вытяжки до плиты? Расстояние вытяжки горизонтального типа над варочной поверхностью отличается от вышеуказанного примера. Производители указывают в технической документации к устройству показатель 80 см.

Однако, многие модели отличаются своей производительностью. Например, слабое вытяжное устройство должно располагаться ниже, чтобы справляться с тягой отработанного воздуха.

Также, важно учесть высоту потолков, ведь, если установить вытяжку впритык к потолку, то не останется места для соединения корпуса с элементами вентиляционной системы, что важно для нормальной работы оборудования проточного типа. Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей

Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту

Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей. Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту.

Рекомендуется с ответственностью отнестись к выбору островных вытяжек. Расстояние необходимо рассчитать до приобретения, ведь потом может оказаться, что габариты устройства не совпадают с оптимальным расстоянием между вытяжкой и плитой (газовой или электрической).

Факторы, влияющие на эффективность работы вытяжки

Существует ряд параметров, которые непосредственным образом влияют на эффективность работы кухонной вытяжки:

  • Давление воздуха, обеспечиваемое мотором. Если модель имеет высокие показатели давления воздуха, то, значит, что она сможет эффективно выполнять функцию вентиляции.
  • Режим работы вытяжки. Лучше всего очищают воздух на кухне модели, которые подключены к вентиляционной шахте, нежели системы, работающие в режиме рециркуляции воздуха.
  • Диаметр жироулавливающих фильтров и плотность угольных фильтров. Модели, оснащенные более плотными фильтрами, гораздо лучше выполняют функцию вентиляции воздуха. Однако необходимо учесть, что каким бы качественным ни был угольный фильтр, он в любом случае не сможет полностью сделать воздух чистым.
  • Запас производительности. От этого параметра зависит то, насколько хорошо справится вытяжка со своей задачей в экстремальных условиях, например, при подгорании пищи.
  • Размеры вытяжки. Если вы установите над плитой крупногабаритную модель, то она будет поглощать воздух на большей поверхности. Такие модели не будут создавать в процессе работы больших завихрений, а вы не столкнетесь с ссыханием боковых частей кухонных навесных шкафов в результате воздействия поднимающегося от варочной поверхности горячего воздуха.

Вентиляция кухни с газовой плитой

Схема вентиляции на кухне с газовой плитой отличается характерными особенностями. Главная из них – отведение угарного газа, который появляется (пусть и в малом количестве) при включении газовой плиты. К тому же установленная здесь газовая колонка увеличивает количество монооксида углерода.

Угарный газ не имеет запаха, человек не в состоянии определить его наличие в воздухе.  Естественная вентилирование способно выводить малые количества газа вместе с отработанным воздухопотоком, потому что он легче воздушной массы, собирается под потолком помещения.

Если вентсистема функционирует плохо, загрязнена мусором, пылью, отведение отработанного воздуха производится недостаточным объемом. Также это может произойти при неправильной установке вытяжки над плитой, когда отвод от нее закрывает все вентиляционное отверстие. Тогда естественное проветривание кухонного пространства прекращается или значительно ухудщается, так как при наличии притока отработанному воздуху некуда уходить.

Вентиляция для кухни с газовой плитой должна осуществляться таким образом, чтобы был доступ для выведения теплого загрязненного воздухопотока даже при установленной вытяжке над плитой. При этом наилучший вариант – смешанное вентилирование, совмещающее естественное и локальное принудительное удаление воздухопотока.

Особенности и достоинства встраиваемых вытяжек для кухни

Встраиваемая вытяжка на кухне размещается над плитой в подвесном шкафу кухонного гарнитура, поэтому ее снаружи практически не видно. Существуют выдвижные модели, для более комфортной работы их снабжают подсветкой, панелью управления и даже дистанционными пультами.

Выдвижная модель

Достоинства установки встраиваемой вытяжки на кухне:

  • Незаметные, потому что размещаются в подвесном шкафу кухонного гарнитура, меньше бросается в глаза, а в не работающем состоянии практически незаметна.
  • Занимают мало места, поэтому идеально подходят для небольших кухонь.
  • Низкий уровень шума в процессе работы, так как оснащаются вентиляторами небольшой мощности.
  • Небольшое энергопотребление.
  • Большой выбор так как многие производители делают упор на выпуск встраиваемых вытяжек для кухни, потому что они самые востребованные.
  • Встроить грамотно вытяжку в кухонный шкаф можно самостоятельно, если имеется хоть какой-то опыт работы с домашним инструментом.

Обзор популярных брендов и фото встраиваемых вытяжек в интерьере кухни

На стоимость вытяжки влияет функциональность и внешний вид устройства. Если выбирать из бюджетных вариантов, тогда следует отдавать предпочтение вытяжкам таких производителей, как Krona, Elikor, Hansa, Gorenje, Teka, которые выпускают преимущественно встроенные вытяжки 50 см и 60 см. Вытяжное устройство в среднем может обойтись 3-8 тыс. руб., но его производительность не будет превышать 450 м?/ч.

Многие пользователи выбирают вытяжки марки Teka, поскольку при желании ее можно легко вмонтировать в гарнитур

Например, встраиваемая вытяжка для кухни 50 см Hansa гармонично вписывается в любой кухонный интерьер, не издает неприятный шум при работе и отлично справляется с поставленной задачей по очистке воздуха в малогабаритных помещениях. Средняя цена модели составляет 2,5 тыс. руб.

Встроенная вытяжка Крона 50 легко монтируется в любой навесной шкаф и может работать в режиме рециркуляции или с отводом воздуха в вентиляцию. Цена устройства составляет 3,5 тыс. руб.

Более дорогостоящими брендами являются Bosch, Lex и Electrolux. Они выпускают самые тихие вытяжки, в которых уровень шума не превышает 45 дБ. При этом, производительность таких вытяжек достигает 800 м?/ч и выше. Стоимость техники зависит от ее мощности и колеблется в пределах 11-40 тыс. руб.

Вытяжки компании Electrolux являются одними из самых тихих, имея при этом достаточно высокую мощность

Если необходимо выбрать нестандартную встраиваемую вытяжку 90 см, которая подходит для больших кухонь, тогда следует отдавать предпочтение таким известным брендам, как Bosch, Gorenje, Electrolux, Siemens и Hansa. Производители позаботились о широком ассортименте кухонных вытяжек 90 см, которые различны по мощности, дизайну и функциональным возможностям. Минимальная производительность таких устройств составляет 650 м?/ час. Стоимость состоит в пределах 14-25 тыс. руб.

Можно выбрать бюджетные модели встроенных вытяжек 90 см. Например, встраиваемая вытяжка Крона с производительностью 550 м?/ час обойдется около 9,5 тыс. руб.

Телескопическая вытяжка со слайдерным управлением и рециркуляционным режимом Cata, производительностью 600 м?/ час стоит 9 тыс. руб.

Благодаря компактным размерам, вытяжки Gorenje практически незаметны, но при этом достаточно мощны

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

  1. До нижнего края прямой от поверхности электрической плиты – 65-75см.
  2. До газовых горелок – 75-85 см.

К монтажу наклонной предъявляются другие требования. Она вешается:

  1. над электроплитами и индукционными варочными панелями на высоте 35-45 см;
  2. расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.
По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства

На качество очистки воздуха в кухне влияют:

  • Мощность;
  • Функционал;
  • Тип, выбранного агрегата;
  • Расстояние между варочной поверхностью и вытяжкой;
  • Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

  1. Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
  2. При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

  • Измерить длину и ширину кухни;
  • Перемножить эти данные;
  • Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

  • 9*10=90
  • 9*11=99
  • 9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

  • Производительности – m3/h;
  • Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%.  Он тоже участвует в расчётах необходимой мощности.
Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.


Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный –  до 15-20.

Какую модель купить для кухни?

Если вам важно, чтобы кухонная вытяжка справлялась на все сто со своей задачей, то вам необходимо первым делом рассчитать ее производительность. Этот показатель указывает на то количество воздуха, которое вытяжка может обрабатывать за единицу времени

Именно производительность вытяжки и влияет на эффективность ее работы.

Если исходить из действующих санитарных норм, то объем воздуха в помещении должен обновляться каждый час. Для определения оптимальной для вашей кухни производительности вытяжки вы можете использовать следующую формулу: сперва замерьте площадь вашей кухне, перемножьте ее с высотой потолка, а полученное значение дополнительно умножьте на 12 — это норма воздухообмена, принятая в СЭС. Итоговое значение необходимо еще раз умножить на коэффициент потенциального запаса, который равен 1,3. К примеру, если после замеров выяснилось, что высота вашей кухни составляет 2,5 м, а площадь равна 6 м2, то для вашей кухни подойдет вытяжка с минимальной производительностью 234 м3 /ч.

Выбор производителя

В продаже есть множество устройств от разных производителей, среди них наиболее популярны:

  • HOTPOINT ARISTON. Продукция этой компании славится качеством и надёжностью.
  • CATA. Характеризуется долговечностью и стабильностью работы.
  • BOSH. Огромный ассортимент вытяжных устройств этой фирмы пользуется популярностью и зарекомендовал себя с лучшей стороны.
  • VENTOLUX. Главная особенность – внедрение в изделия новейших технологий.
  • ELECTROLUX. Славятся индивидуальностью, разнообразием и превосходным внешним видом.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Можно ли положить плитку на деревянный пол на кухне

Каждый из этих производителей на протяжении многих лет занимает ведущие позиции на рынке, как в России, так и за её пределами.

Бурение отверстия в стене под вытяжной канал

Чтобы установить проточную встраиваемую вытяжку на кухне в шкаф необходимо освободить стену от кухонной мебели, отделочных материалов и бытовой техники. На стене разметить контур будущего отверстия карандашом и пробурить. Размещается отверстие как можно ближе к газовой или электрической плитке и располагалось на расстоянии 20-30 см от потолка. Благодаря этому рукав воздуховода будет короче, поэтому вентиляционная система будет эффективнее работать.

Отверстие под вытяжной канал бурят в стене так:

  • С помощью перфоратора бурят в стене отверстие для крепления металлической станины.
  • Устанавливают в просверленное отверстие дюбель и закручивают в него крепежный анкерный болт.
  • С помощью болта крепят станину и сам перфоратор. Закреплять все нужно надежно, так как бурение бетона или железобетона – это опасная работа.
  • Устанавливают водосборное кольцо для сбора воды в ходе алмазного бурения.

Водосборное кольцо

  • Пробуривают коронкой внутреннюю отделку кухонной стены.
  • Убирают из внутренней части коронки разрушенный материал.
  • Пробуривают основное тело стены.
  • Пробуривают отделку с фасадной стороны стены, демонтируют со станины перфоратор и само крепежное устройство.
  • Очищают пробуренное отверстие от мусора и грязи.

Бурение отверстия в стене

Установка гофры: нюансы

Если вентиляция находится непосредственно над плитой, процесс ее соединения с вытяжкой производится через переходник. В таком случае ставится воздуховод. Выбрав гладкое основание квадратной или округлой конфигурации, следует позаботиться о приобретении колена соединяющего характера. Оно поможет избавиться от углов. Также необходим переходник, закрепляющийся на вытяжке и на самом отверстии для вентиляции. Соединяющие элементы обрабатываются герметиком – в результате получается довольно привлекательное и аккуратное сооружение. Его можно оформить под потолком, при этом дополнительных украшающих элементов не нужно.


Установка гофры для вытяжки.

Желание установить воздуховод в шкафу позволяет использовать гофру. Это недорогой материал, с которым не возникает сложностей с монтажом. Здесь нет необходимости в использовании переходников, сама гофра отлично гнется, огибая угловые зоны. Прежде чем ее установить, требуется ее распрямление. Манипуляции подобного рода позволяют сократить количество шумов, производимых в процессе работы механизма

Чтобы правильно выбрать размер гофрированной трубы, важно учесть диаметр выходящего отверстия, расположенного на вытяжке. Гофра устанавливается с помощью хомутика на устройство, а на вентиляцию – решеткой

Совет. С течением времени в воздуховоде накапливается сажа, копоть и жир, который необходимо регулярно очищать. Делать это нужно приблизительно 2 раза в год. Можно прибегнуть к его полной замене, ведь, в противном случае, движение воздуха будет затруднено и возникнет опасность возгорания.

Конечно, вывести гофру в вентиляцию несложно, но она не будет выглядеть презентабельно и не станет выделяться отменными эксплуатационными показателями, как, к примеру, пластиковые образцы. Она не очень привлекательна с точки зрения внешних показателей.


Работа вытяжки на кухне.

Система из пластика имеет более благородный вид, ее конструктивные особенности позволяют устанавливать ее сверху шкафчиков так, что она остается практически незаметной. Воздуховод на основе гофры практически всегда издает звуки в процессе работы. Для уменьшения таких неприятных моментов следует отдавать предпочтение материалам небольшой длины. В результате этого звуковые колебания будут сведены к минимуму, работа вытяжки улучшится. Здесь следует избегать резких изгибов трубы.

Вытяжка, установленная на кухне, обеспечит максимальную работу в том случае, если соединяющий канал для отведения воздуха будет иметь довольно большой размер. В результате массы быстро будут уходить в отверстие, и результативность такого устройства будет очень высокой.

Самостоятельный ремонт

Чтобы заменить в угольном фильтре гранулы, воздухозаборную решетку аккуратно снимают. Сразу за ней расположен угольный очиститель. Отработанные гранулы убирают, а внутрь засыпают новые. Если угольный очиститель неразборный, его просто заменяют новым. Процесс замены:

Разбирая прибор будьте очень осторожны

  • снимают и укладывают на стол воздухозаборную решетку «лицом» вниз;
  • отсоединяют старый очиститель;
  • аккуратно укладывают новый фильтр;
  • устанавливают решетку на место.

Если перегорела лампочка, ее заменяют новой того же типа. Если новая лампочка для кухонной вытяжки все равно не загорается, значит, проблема в выключателе. Один из проводов «отходит», поэтому не работает свет в вытяжке на кухне. Если не загораются галогеновые лампочки, то причиной может быть перегоревший трансформатор в корпусе аппарата.

Причины, по которым вытяжка не включается:

  1. Отсутствие подключения к электросети. В таком случае проверяют, плотно ли установлена вилка розетки в гнезде. Если там нет напряжения, проверяют электрический щиток, не отключились ли автоматы. При необходимости заменяют перегоревшие предохранители. Если с предохранителями и автоматами все в порядке, проверяют, есть ли питание на клеммах вытяжного устройства, исправны ли шнур и штепсель.
  2. Неисправность кнопки выключателя. Тестером проверяют выключатель и заменяют в случае поломки.
  3. Неисправность вилки питания. Проверяют и заменяют вилку.
  4. Перегорание предохранителей. Часто в вилке или соединительном устройстве перегорают встроенные предохранители. После подтверждения неисправности их заменяют новыми.
  5. Внутренние повреждения электропроводов. Тестером проверяют исправность расположенной внутри проводки. При наличии плохих контактов их устраняют плоскогубцами, обжимая наконечники, и подтягивают винтами.

Если с освещением проблем нет, а электромотор не заводится, проверяют кнопочный блок. Иногда перегорает общий контакт на самой первой кнопке, что приводит к тому, что не работает ни одна из трех скоростей. Придется полностью произвести установку блока или перепаять перегоревшее контактное соединение. Чтобы усилить перепаянный контакт, к нему присоединяют и припаивают предварительно зачищенный провод. Если контакт пропадает в разъемах из-за постоянной и сильной вибрации, то их передергивают заново.

Если сомневаетесь в своих силах- обратитесь к специалистам

Если мотор гудит, но не запускается, то причиной может быть перегоревший керамический предохранитель в обмотке. Он находится непосредственно в корпусе мотора, поэтому добраться к нему сложно: нужно разобрать вытяжку на кухне, добраться до электродвигателя и проверить трансформатор. Хотя бы две обмотки мотора для кухонной вытяжки (рабочая и пусковая) должны прозваниваться. Если с ними все в порядке, переходят к диагностике конденсатора. Для проверки используют мультиметр, но если конденсатор вздулся, то проверять его нет смысла.

Если не работает одна из трех скоростей, причину неисправности ищут в кнопке включения. Необходимо также проверить не перегорела ли дорожка на плате.

Возникшие проблемы при ремонте вытяжки своими руками решают исходя из специальных знаний и опыта работы. Если не вникать в принципы функционирования аппарата, то своим вмешательством устройство можно окончательно вывести из строя. Тогда придется звать на помощь профессионалов, чьи услуги обойдутся дороже обычного. Поэтому необходимо реально оценивать свои силы.

Подключение воздуховода к встраиваемой вытяжке на кухне

Встраиваемую вытяжку на кухне соединяют с решеткой вытяжного канала с помощью:

  • Пластиковых труб (изготавливают из ПВХ, ПВДФ, ПП и ПНД). Отличаются гибкостью, достаточной прочностью, легким весом и низкой ценой. Легко чистятся и моются.
  • Гофрированных труб (изготавливают из нержавейки, алюминия и ПВХ). Легко гнутся в нужную сторону и растягиваются, поэтому позволяют быстро прокладывать даже очень сложные по форме воздуховоды. Основной минус гофры – на ней постоянно скапливается много грязи, которую сложно убирать между ребрами трубы. Самые дешевые гофры из пластика.

Металлическая и пластиковая гофра

По форме сечения воздуховоды бывают:

  • Прямоугольными. Трубы с таким сечением эстетично смотрятся на стене и под потолком на кухне. Востребованы сегодня воздуховоды сечением: 110×55, 120×60 и 204×60 мм.
  • Круглыми. По круглым трубам воздух более эффективно вытягивается грязный воздух. Меньше шумят во время работы принудительной системы вентиляции. Изготавливают воздуховод чаще всего из круглых труб Ø 110 – 150 мм.

Соединяется встраиваемая вытяжка на кухне с вентиляционным каналом в такой последовательности:

  • Подбирают рукав так, чтобы он плотно садился на патрубок встраиваемой вытяжки.
  • Надевают его на патрубок и герметично обжимают с помощью хомута.
  • Соединяют отдельные участки воздуховода с помощью переходников, колен и хомутов. Трубу воздуховода нужно делать длинной не более 3 м, иначе для нормальной работы системы нужно будет установить дополнительно канальный вентилятор.
  • Соединяют второй конец воздуховода с выступом вентиляционной решетки на отверстии вытяжного канала.
  • Фиксируют на стенах и потолке кухни рукав так, чтобы на нем было меньше изгибов. Повороты уменьшают эффективность вентиляции на 10%.

Схема подключения пластикового воздуховода

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
