Схемы подключения отопления частного дома своими силами

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Порядок оформления документации для подключения к системе

Использование в частном доме центрального отопления требует предварительного согласования в определённых инстанциях. Процесс оформления состоит из следующих этапов:

  • соответствующие органы местного управления принимают решение о допустимости установки системы центрального отопления по конкретному адресу;
  • поставщик обязан по запросу потребителя предоставить описание условий подключения;
  • оформление технической документации заключается в разработке проекта отопления с последующим согласованием;
  • завершает процесс заключение договора на поставку тепловой энергии.

Установка в частном доме системы центрального обогрева без сопровождающей документации категорически запрещена. Для нарушителей отечественным законодательством предусмотрено наказание.

Разрешение муниципальных органов

Поданное владельцем частного дома заявление подлежит рассмотрению на очередном заседании местными исполнительными или распорядительными органами.

Положительное решение основывается на правильно оформленной технической документации, соответствующей предоставленному проекту. Результат отражается в выписке к протоколу заседания.

Предоставление теплоснабжающей организацией технических условий

Потребитель в лице владельца частного дома имеет право обратиться к поставщику энергоресурсов с запросом. Представители теплоснабжающей организации обязаны рассмотреть заявление и предоставить требуемую информацию.

На определение и выдачу технических условий подключения частного дома к сети централизованного отопления поставщику отводится 14 рабочих дней. По истечении означенного срока эксплуатирующая организация либо предоставляет запрашиваемую документацию, либо обосновывает причину отказа.

Действия по разработке и согласованию проекта

Для согласования с теплоснабжающей организацией предоставляется определённый перечень документов. Правильно составленный пакет содержит:

  • предложения по технической реконструкции предыдущей схемы теплоснабжения с подробными расчётами;
  • описание способа теплоизоляции оградительных приспособлений, отделяющих внутреннее пространство частного дома от внешних конструкций;
  • указание значений рассчитанных тепловых нагрузок.

Фото 1. Схема, изображающая движение теплоносителя в центральном отоплении от теплового пункта к жилому зданию.

Для рассмотрения предоставленного пакета проектной документации в эксплуатирующей организации формируется специальная комиссия. При отсутствии веских причин для отказа происходит согласование.

Отопительная система с естественной циркуляцией

Основное правило – это установка котла ниже точки разводки, последний радиатор должен быть выше. Ставится котел в угловой комнате, стена около него обкладывается кафелем, на полу располагают лист плоского шифера или оцинкованного железа.

Этапы выполнения монтажа:

  1. Радиаторы расставляют под окнами, у крайнего устройства напорный выход должен быть выше выхода в котле. По высоте получается так: каждая батарея вешается выше предыдущей на 2 сантиметра.
  2. Сборка разводки: к напорному штуцеру нагревательного прибора присоединяют 30 см горизонтально направленной трубки. Затем к ее концу прикрепляют вертикальную трубу, идущую к потолку. Добавленный вверху тройник обеспечивает переход к расширительному бачку.
  3. Бак прикручивают к вертикально стоящему штуцеру тройника. Оставшийся отвод будет продолжением второй части горизонтальной напорной трубы. Его проводят под углом до первой батареи. Состыковку производят с помощью цангового фитинга.
  4. Соединение между батареями выполняют трубой диаметром, равным разъему радиатора. Крепится конструкция фитингами.

Разводки, которые были рассмотрены, являются типовыми для отопления дома. Но они могут быть модифицированы при ориентировке на различные факторы и геометрию помещения.

Самым распространенным вариантом отопительной системы является двухтрубная, которая намного эффективнее других видов. Главное, подобрать оптимальный вариант и выполнить расчет всех параметров.

Основа всего – план

Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

Детальный план отопления

Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.

Металлопластиковые трубы

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

  • крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
  • 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
  • 2 футорки с левой резьбой, маркировка – S;
  • 1 ручной воздухоотводчик (кран Маевского) с ключом;
  • 1 заглушка;
  • уплотнительная силиконовая нить или лен;
  • кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
  • полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10—15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Разновидности настенных и напольных кронштейнов, применяемых для крепления батарей

Из инструментов вам понадобится:

  • электродрель и сверло, соответствующее твердости стены;
  • отвертка либо шуруповерт;
  • уровень строительный;
  • ключ газовый;
  • рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

Зачистите площадки вокруг боковых отверстий.
Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом

Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
Неиспользуемый нижний выход закройте заглушкой из комплекта.
Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.. После монтажа американок прикрутите вентили и затяните (пока от руки)

Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Монтажная схема сборки секционного радиатора

Как разметить крепление радиатора

Начинаем с подготовки – убираем мешающие предметы, отдираем старые обои (на их место можно приклеить отражающий экран из фольги), производим демонтаж старой батареи в случае замены. Будьте внимательны, не отрежьте болгаркой резьбу на стальных трубах разводки. Лучше почистить ее металлической щеткой и распаковать муфтовое соединение, открутив гайку.

Как сделать правильную разметку под батарею:

  1. Определите середину оконного проема и обозначьте его на стене вертикальной линией.
  2. Отступив от подоконника 7—10 см, прочертите горизонталь с помощью уровня. Эта линия обозначает положение верхнего торца радиатора.
  3. Измерьте расстояние от центра собранной батареи до точек подвеса, отложите его на горизонтали в обе стороны от вертикальной линии. Секционный обогреватель можно приставить к стене и сделать метки напротив двух крайних стыков.
  4. Выясните размер от верхней панели до точки крепления радиатора, отложите это расстояние вниз от предыдущих меток. Получите верхние точки сверления.
  5. Точки нижних подвесов определяются легко: отступите вниз еще 50 см – это стандартное межосевое расстояние обогревателей. Бывают и другие размеры – 300, 600 мм и так далее.

После разметочных работ стоит проверить расстояние от точек крепления до пола, лучший способ – приложить к стене собранную батарею

Перед разметкой обязательно проверьте горизонтальность подоконника. Если он стоит неровно, а вы повесите батарею по уровню, то со стороны будет казаться, что именно радиатор закреплен криво. Тогда нужно ориентироваться по наклону подоконника.

Момент второй: чтобы воздух уходил через кран Маевского, обогреватель устанавливается с небольшим уклоном. Сторона прибора, где находится воздухосбрасыватель, приподнимается буквально на 1–2 мм, визуально такой перекос останется незаметным.

При замене радиатора с подключением к существующим трубам придется замерять их положение относительно подоконника, потом привязываться по высоте. Как это делается, покажет мастер на видео:

Герметизация резьб

  1. Чем герметизировать резьбовые соединения?

Вот несколько многократно проверенных мной решений:

Радиаторные пробки алюминиевых и биметаллических радиаторов снабжаются силиконовыми прокладками;

Герметичность радиаторной пробки на фото обеспечивается штатной силиконовой прокладкой.

Вместо них можно использовать сантехнический лен с любой быстросохнущей краской. Краска наносится на резьбу и поверх намотанного на нее льна и при сборке соединения равномерно пропитывает органическое волокно, защищая его от гниение и выгорания при нагреве;

При сборке соединения краска равномерно пропитает подмотку.

Наконец, очень благоприятное впечатление на меня произвела герметизирующая нить Тангит Унилок. Ее удобно использовать для подмотки резьб небольшого диаметра (ДУ 15 — ДУ 20).

Тангит Унилок — полимерная нить, покрытая слоем силикона.

Какой котел надо использовать?

Это достаточно сложная задача, при решении которой необходимо учитывать множество различных моментов.

1. Выбор вида топлива. Ориентироваться надо на доступные и дешевые энергоносители, лучшим считается магистральный газ. При его отсутствии использовать другие виды топлива:

  • твердое (уголь, дрова, торф, пелеты и т.д.);
  • жидкое (солярку);
  • электрическую или какую-либо другую энергию. Топливо надо выбирать наиболее дешевое и доступное, учитывая, что эти затраты определят в дальнейшем ваши расходы на обогрев дома.

2. Каким образом будет использоваться котел – только как элемент системы отопления или еще как источник горячей воды. В зависимости от назначения можно выбрать двухконтурный или одноконтурный котел.

3. Какую площадь необходимо обогревать, создавая домашнее отопление своими силами, и характеристики отапливаемых помещений. При подобном расчете надо учитывать практически все:

  • географическое расположение дома;
  • количество этажей;
  • материал, из которого изготовлен дом, толщину стен, использование при его постройке утеплителя и т.д.;
  • периодичность работы котла, возможность его функционирования в автоматическом режиме;
  • место расположения, габариты, возможность и необходимость проведения регламентных работ и обслуживания;
  • наличие или возможность создания необходимой вентиляции для удаления продуктов сгорания.

Приведенные вопросы представляют лишь незначительную часть тех, на которые вы должны ответить, прежде чем вами будет создана система отопления дома своими руками.

О выборе схемы отопления

Отопление может быть выполнено по самым разным схемам. При этом для каждого конкретного случая может быть применен свой, наиболее подходящий  вариант. Выбирая его, необходимо учесть особенности, присущие  различным системам отопления.

1. Они бывают с естественной (гравитационной) и принудительной циркуляцией. Особенностью гравитационной циркуляции является возможность обогрева дома без использования дополнительного оборудования, такого как циркуляционный насос, и возможность работы элементов системы при атмосферном давлении.

Схема гравитационной водяной системы отопления

Подобный подход позволяет обеспечить уменьшение затрат при создании отопления, правда, для этого надо выполнить ряд дополнительных требований:

  • нагревательный котел должен быть расположен ниже радиаторов, а расширительный бачок выше;
  • трубопроводы должны иметь уклон, создающий самотек теплоносителя в сторону радиаторов при движении горячей воды, и в сторону котла при обратке;
  • должно быть обеспечено крепление трубопроводов, исключающее образование противотока;
  • трубы для подачи горячей воды должны быть большего сечения, чем для обратки.

Система обогрева с принудительной циркуляцией является наиболее универсальной, и при ее создании не требуется выполнения такого количества требований.

Система отопления с принудительной циркуляцией

2. Монтаж отопления может быть выполнен однотрубным и двухтрубным способом. Особенности этих схем отопления показаны на фото

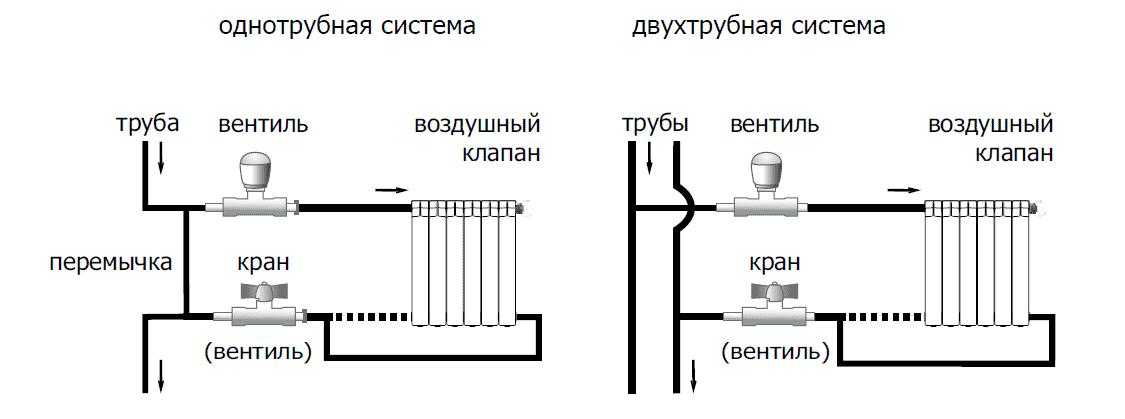

Схема однотрубной и двухтрубной системы отопления

При однотрубной системе вода через радиаторы проходит один за другим и потом возвращается в отопительный котел, а при двухтрубной в каждый радиатор вода поступает отдельно из магистрали и потом туда же возвращается.

А что касается недостатков, присущих однотрубной схеме, то наиболее популярный ее вид, называемый «ленинградкой», благодаря усилиям многочисленных специалистов-теплотехников в значительной степени от них избавлен.

Более подробно с тонкостями и особенностями этой системы можно ознакомиться с помощью видео

Про отопление дома в целом

Водяное отопление любого частного дома состоит, как минимум, из следующих элементов:

  • нагревательного котла;
  • расширительного бака;
  • радиаторов отопления;
  • трубопроводов;
  • регулирующей арматуры.

И здесь проявляется первая особенность – среди оборудования не упомянут циркуляционный насос. Дело в том, что для некоторых вариантов создания отопления дома, своими руками оно будет выполнено или нет, насос не требуется. Но в этом случае появляются другие требования, которые будут затронуты немного позже.

Составные части водяного отопления

Поэтому, определяясь с будущей системой водяного обогрева, начинать работу необходимо с основных моментов – решить, какой будет схема отопления, и выбрать мощность нагревательного котла.

Преимущества использования полипропилена в отопительных системах

Таких преимуществ немало:

  1. Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
  2. Отопление с пластиковыми трубами обойдется вам в разы дешевле.
  3. Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
  4. Его использование положительно влияет на теплоотдаче системы.
  5. Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
  6. Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.

Видео по выбору труб

https://youtube.com/watch?v=fKf2kG7gHvw

Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.

Какие трубы следует использовать для отопительных систем ?

При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:

  1. PN25.
  2. PN20.

Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.

Читайте так же, как подключить терморегулятор к ситсеме отопления

Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.

Главное – грамотный проект

Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.

Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:

Правильный подбор диаметра

Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб

Оптимальный вариант – армированные трубы из полипропилена.

Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект

В этом проекте должны быть следующие моменты:

  1. Чертеж котловой обвязки.
  2. Все диаметры используемых труб.
  3. Нюансы крепления и монтажа всех отопительных приборов.
  4. Информация об углах наклона труб.

Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.

Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:

  1. С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
  2. С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.
