Как подключить радиатор отопления — способы и варианты

Система отопления загородного дома настраиваем самостоятельно

В своей предыдущей статье я писал, что одним из эффективных способов модернизации систем отопления в частных постройках является переход от открытой системы отопления к закрытой. Усовершенствованная таким образом система отопления жилого дома имеет много достоинств, которые в совокупности обеспечивают простую её эксплуатацию, необходимо просто включить котёл в начале отопительного сезона и выключить по его окончании. Всё!

Однако для того чтобы система отопления загородного дома работала в таком режиме (включил, «забыл» на полгода, выключил), нужно правильно настроить и отрегулировать её рабочие параметры. Вот об этом и пойдёт речь в моей статье. Основные выкладки, выводы и расчёты я буду делать на примере своей отопительной системы, но читатель всегда может воспользоваться данной информацией, проведя аналогию со своим конкретным случаем.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

  • какая схема системы отопления будет использована (однотрубная или двухтрубная);
  • какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

  • используется как параллельное, так и последовательное подключение батарей;
  • патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Рекомендации по поводу подключения

Первоначальный этап — подготовка инструмента и необходимых материалов. Что понадобится для монтажа:

  1. Радиатор, который имеет кронштейны (для крепления на стене).
  2. Трубы (задача — подача теплоносителя).
  3. Специальные муфты и переходники (это детали для крепления).
  4. Уровень.
  5. Мел (для разметки).
  6. Дополнительное оборудование (реле для регулирования температурного режима, термоголовки, счетчики тепла).

Для увеличения теплоотдачи рекомендуется за радиатором крепить экран из фольги. Мера сделает помещение теплым. Коэффициент полезного действия возрастает на 30 процентов.

Лучше всего устанавливать батарею в центре, это поможет уменьшить давление, оказываемое на стены. Примерное расстояние до стены — 5-7 см (в данном случае допустимы отклонения от заданных параметров).

В некоторых моделях имеется дополнительная деталь — ножки (снижают давление на стенку).

Важно обязательно устанавливать отсекающие вентили, они необходимы для отключения какого-либо прибора от общей схемы отопления. Таким образом, если убрать одну батарею в сезон отопления, остальные радиаторы будут работать в нормальном режиме

Функция также пригодится в следующих случаях: чистка батареи, устранение течи, ремонт какой-либо части контура.

В городских квартирах схема используется достаточно редко

Важно, чтобы число секций в одном радиаторе превышало 12 штук

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

  • Цена алюминиевых радиаторов ниже. чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры .
  • Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру. что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
  • Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна. поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

Подключение алюминиевых радиаторов полипропиленовыми трубами подразумевает их комплектацию запорной арматурой. Какой и зачем?

Простейший и наиболее дешевый вариант — пара вентилей. Лучше — шаровых: в отличие от винтовых и пробковых, они исключительно надежны, всегда сохраняют герметичность и не требуют обслуживания. Вентиля выполняют единственную функцию — позволяют при необходимости полностью отключить отопительный прибор для ремонта или замены.

Батарея укомплектована парой шаровых вентилей.

Продвинутый вариант — комплектация батареи дросселем или парой дросселей.

Зачем они нужны?

  • Дроссель позволяет вручную уменьшить теплоотдачу прибора при высокой температуре в комнате.
  • Пара дросселей используются в тех случаях, когда двухтрубной системе требуется не только регулировка, но и балансировка — ограничение потока через ближние к котлу или насосу радиаторы. Для балансировки обычно используется дроссель на обратной подводке, для регулировки температуры в комнате — на подаче.

Наконец, наиболее удобный в плане удобства эксплуатации (но и самый дорогостоящий) вариант — соединение радиатора с полипропиленовой трубой с использованием термостатического клапана и термоголовки.

Термостат использует уже знакомое нам температурное расширение некоторых сред: при нагреве (и увеличении линейных размеров сильфона в корпусе термоголовки) он закрывает клапан, ограничивая подачу теплоносителя; при охлаждении клапан открывается. Тем самым обеспечивается постоянная температура в помещении при любом изменении внешних условий — погоды на улице или параметров теплоносителя.

Термостат не должен находиться в восходящем потоке теплого воздуха от радиатора или подводки.

Заметьте: в двухтрубной системе отопления термостат часто комплектуется балансировочным дросселем на второй подводке.

Кроме запорных и регулировочных кранов, при нижнем подключении радиаторы комплектуются воздушниками — кранами для стравливания воздуха после сброса контура.

В роли воздушников могут выступать:

  1. Краны Маевского. Их преимущества — компактность и дешевизна.
  2. Обычные вентиля или водоразборные краны, установленные в верхнюю проходную пробку радиатора. Они удобны высокой пропускной способностью: через вентиль воздух стравится куда быстрее.
  3. Автоматические воздухоотводчики, удаляющие из контура пузыри воздуха без участия владельца.

Какими фитингами и как соединить радиатор отопления с полипропиленовой трубой?

Врезка в горизонтальный розлив выполняется через муфтовый тройник с переходом диаметра. Типичный диаметр розлива в контуре разумной длины с принудительной циркуляцией — 25 — 32 мм; наружный диаметр подводки к отдельному отопительному прибору — 20 мм.

Врезка в розлив выполнена муфтовыми сварными тройниками.

  • Переходники со сварной муфты на резьбу размером 1/2 дюйма позволяют подключить вентиля, дроссели или термостатические клапана.
  • Для соединения запорной арматуры с радиаторными пробками используются американки — быстроразъемные фитинги с накидными гайками и резиновыми прокладками. Они позволяют сократить время демонтажа радиатора до 30 — 45 секунд.

На фото — комбинированное решение: шаровый кран с американкой.

Как подключить радиатор отопления

Например, это касается соблюдения определенного расстояния между полом, стенами, подоконником и радиатором:

  • промежуток между верхней частью прибора и подоконником не может составлять менее 10 сантиметров. Если он меньше, тогда перемещение теплового потока будет затруднено;
  • от задней стенки радиатора до поверхности стены не может быть менее 2 сантиметров, иначе теплоотдача прибора нарушится.

Возможны следующие варианты установки батарей:

  • под подоконником в открытом виде. Данный вариант обеспечивает максимальную эффективность функционирования системы отопления при КПД, равном 96%-97%;
  • в нише в открытом виде. В данном случае теплоотдача составляет немногим менее 93%;
  • в закрытом виде (частично) – эффективность обогрева падает до 88%;
  • в закрытом виде (полностью) – степень теплоотдачи желает лучшего, поскольку она составляет только 75%-80%.

Видео о том, как подключить радиатор отопления:

Как правильно установить?

Предусмотрено 2 варианта монтажа батарей: настенное и напольное размещение. В первом случае потребуется кронштейн, во втором ножки, идущие в комплекте. Форма и конструкция опор может быть различной, но главный критерий – они должны с лёгкостью выдерживать модель прибора.

Как подключить радиатор отопления своими руками. Двухтрубная система отопления.

Watch this video on YouTube

Крепление к стене

На какие элементы крепить радиатор к стене зависит от типа перегородки:

  • бетонные, кирпичные, стенки из шлакоблока, пеноблока – анкерные болты;
  • другой материал перегородки – опоры, являющиеся одновременно анкерными болтами и кронштейнами.

В панельных приборах предусмотрен крепёж к стене с тыльной стороны. Такое предписание даёт завод-производитель.

Радиаторы крепятся на стену в строго установленных местах жилища, это:

  • ниши под окном;
  • протяжённое меж оконное расстояние;
  • перегородки без окон в комнатах в углу строения;
  • помещения второстепенного назначения, смежные стены которых, являются наружными ограждениями;
  • площадки между этажами и вход в подъезд.

Как подвесить радиатор:

  1. Нарисуйте разметку.
  2. По нанесённым отметкам, используя пробойник, проделайте стартовые отверстия в отделке стены и в штукатурном слое. Это нужно для того, чтобы в процессе сверления бур не смещался.
  3. Возьмите перфоратор и нужный бур. Просверлите гнёзда под крепёж. Глубина – незначительно больше длины используемого дюбеля.
  4. Образовавшиеся гнёзда очистите и забейте в них анкера. Последние могут быть как металлические, так и пластиковые.
  5. Если выбраны металлические элементы, то завинтите в установленные в стенах гильзы.

После того, как все детали для крепежа будут находиться на своих местах, наденьте на них предохранительные накладки и навесьте отопительный прибор. Крепёж не должен деформироваться.

Как установить радиатор на стену, представлено в видео:

Как установить радиатор на стену правильно

Watch this video on YouTube

Крепление к полу

На рынке представлены модели радиаторов, которые не нужно крепить на стену, а можно расположить на напольном покрытии. Обычно это высокие батареи из чугуна.

Происходит это следующим образом:

  1. Через отверстия в ножках нанесите разметку под крепёж.
  2. По намёткам просверлите гнёзда для монтажа анкеров.
  3. В сделанные отверстия забейте гильзы из пластика. Металлические детали в этом случае используют крайне редко.
  4. Установите вертикальные опоры и прикрепите их к полу с помощью винтов.
  5. При необходимости зафиксируйте крюки на нужной высоте и наденьте на них радиатор.

После проведения процедуры выполните стяжку напольного покрытия. Она не только скроет место крепежа, но будет служить дополнительным усиливающим элементом.

Инструкция представлена в видео:

Инструкция по установке. Стальные панельные радиаторы и напольные крепления

Watch this video on YouTube

Нижний вариант подключения: возможность экономии на материалах

Этот вариант соединения малоэффективный. Потери тепла при таком подсоединении достигают 12-14%, именно поэтому теплообменники со встроенными отверстиями в нижней части не применяются для установки в частных домах и квартирах.

Преимуществом такого способа является экономия на сооружении трубопровода, а также незаметность труб. С точки зрения эстетики, такой вариант подключения оптимальный, но практика показывает, что он нашёл своё применение только при сооружении систем отопления в офисах.

Боковое и нижнее подключение эффективно работает только в системах с принудительной циркуляцией

При сооружении тех или иных вариантов подключения системы отопления важно принимать в расчёт параметры, как площадь дома или квартиры, количество людей, а также число комнат

Только при правильном подходе к сооружению контура отопления частного дома или квартиры достигается максимальная эффективность и продуктивность системы.

Условия эффективной теплоотдачи батарей

Двухтрубная система отопления

Правильный выбор отопительных приборов обеспечивает экономию энергоносителей. Среди множества предложений на рынке они отличаются:

  • формой;
  • материалом;
  • уровнем теплоотдачи;
  • типом подключения.

Для каждого помещения, в котором устанавливается система отопления, будет отличаться количество радиаторов. Это зависит от следующих параметров:

  • обогреваемого объема;
  • площади комнаты;
  • утепления стен;
  • тепловой мощности радиатора;
  • наличия оконных проемов;
  • температуры воздуха на улице в холодную пору года;
  • наличию смежных комнат и чердака.

Для обеспечения максимальной отдачи тепла между нагревательным прибором и стеной рекомендуется установка специальной теплоотражающей пленки. При монтаже радиаторов необходимо придерживаться таких правил:

  • батареи нужно разместить на одном уровне;
  • ребра радиатора требуется расположить в строго вертикальном положении;
  • центр отопительного оборудования должен совпадать с центром окна;
  • длина радиатора должна составлять не менее 75% длины проема.

При выполнении работ по установке системы отопления нужно учитывать тип материала, из которого сделаны коммуникации. Например, подключение пластиковых труб к чугунным батареям может принести много хлопот и испортить систему отопления.

Применение полипропиленовых труб в отопительной системе

Полипропиленовые трубы отопления

Наиболее популярным материалом для коммуникаций теплоносителя является полипропилен. Трубы из этого материала обеспечивают максимальное сопротивление к воздействию агрессивной среды.

На их внутренней части не образуется налет, а в системе не оседают твердые частицы. Монтаж полипропиленовых труб производится с помощью специального оборудования. В случае их использования можно быть уверенным в том, что обвязка радиатора отопления предотвратит просачивание теплоносителя.

Преимуществом полипропиленовых труб является возможность создания отопительного контура любой конфигурации. Однако в этом случае нужно учитывать, что чем длиннее и сложнее трубопровод, тем выше потери тепла.

Соединение труб может выполняться при помощи пайки и с использованием фитингов (специальные детали для фиксации). Этот способ менее надежен, чем пайка, потому что не исключает возможность протекания коммуникаций.

Современные полипропиленовые трубы имеют длительный срок эксплуатации (до 40 лет). Они легко выдерживают внутреннее давление, а воздействие нагретого носителя тепла не вызывает деформацию.

При монтаже пластиковых коммуникаций существуют некоторые ограничения. Их нельзя применять вблизи котла, а труба подвода газа к нагревательному прибору должна иметь жесткое соединение.

При монтаже нельзя использовать паклю, ленты, резиновые прокладки. Эти предостережения связаны с соблюдением правил техники безопасности. Перед включением системы нужно тщательно проверить все соединения.

Особенность котла – основного элемента системы – учитывается при монтаже и выборе типа коммуникаций для обогрева помещений. Для увеличения эффекта от его эксплуатации применяются разные виды дополнительных элементов, в том числе циркуляционный насос, расширительный бак и устройство для регулировки давления.

Что такое диагональное подключение радиатора

Как понятно из названия, оно предполагает расположение входа и выхода прибора отопления с разных боков. Чаще всего подача присоединяется с одной стороны вверху, обратка – с другой внизу. Так вся поверхность батареи, панели прогревается максимально равномерно. Можно поменять местами вход и выход, однако это приведёт к падению мощности, теплоотдачи. Второе название разводки – перекрёстная. От нижней она отличается на порядок лучшей производительностью, так как донное подключение радиатора не предполагает столь полного охвата всех секций. По сравнению с боковой она также находится в выигрышной позиции, задействуя всю площадь прибора даже значительной длины.

Наибольшую популярность схема получила в сфере организации индивидуальных систем в частных домах, где зачастую используется самотёчная схема циркуляции теплоносителя. Именно при её реализации диагональное подключение к системе радиаторов отопления проявляет себя максимально полно. Это тип разводки действует на основе естественного физического закона, по которому горячая вода, обладающая большим объёмом, вытесняет холодную. В комплексах с принудительной циркуляцией этот принцип не работает, так как интенсивность, направление движения теплоносителя определяет насос. Из-за этого перекрёстная схема не слишком распространена в квартирах, где давление создаётся искусственно.

Что необходимо для монтажа

Оно еще называется односторонним. Патрубками оснащаются модели настенного исполнения, работающие на газу или электричестве.
Конструктивно данный прибор представляет собой совершенно простую гидравлическую схему.
Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид. Такая обвязка надежна, экономит материал, трудовые и финансовые затраты.
Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов батарей и радиаторов без установки дополнительных конструктивных элементов. Правильная разработка схемы отопления — залог постоянного тепла в доме. При любой схеме подключения отопительного прибора к трубам работать будут только два отверстия — для входа и выхода горячей воды антифриза. При этом цена прибора значительно уменьшается.
Главное условие — установка перемычки перед присоединением к трубопроводу, именуемой байпас , и кранов, чтобы была возможность снять радиатор, не нарушив всю систему. Только в этом случае можно добиться того, что система будет прекрасно справляться с поставленными задачами в частном доме или квартире. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб.

Оставить комментарий


Двухтрубная систем отопления В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая — по другой возвращается на подогрев. Самый главный плюс таких труб — способность бороться с плохим влиянием агрессивной среды и, в итоге, избавление от засоров и их закупорки. Естественное или принудительное движение воды? Находясь в таком месте, устройства создают хорошую тепловую завесу в области окна. Специфика нижнего подключения Схема, при которой используется нижнее подключение, чаще всего применяется для решения дизайнерских задач.

Такая обвязка надежна, экономит материал, трудовые и финансовые затраты. Варианты монтажа систем обогрева Отопление предусматривает минимальную длину труб и правильное расположение радиаторов. Затем на приборе требуется установка заглушки, крана Маевского или другого элемента для удаления воздуха. Необходимо повышенное давление носителя тепла. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам.

Существует несколько способов разводки труб и подключения батарей отопления, мы рассмотрим только самые распространенные с них: Одностороннее подключение радиаторов отопления На сегодняшний день наиболее распространенным остается боковое односторонне подключение радиаторов отопления. Двухтрубная система Конструкция двухтрубной системы предполагает использование двух ниток трубопровода, одна — подающая рабочую среду, другая — обратная. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.
Схемы подключения радиаторов отопления.

Основные варианты

Есть несколько различных систем обогрева и несколько вариантов их подключения. В частности, отопление может быть однотрубным или двухтрубным, принудительной или естественной циркуляции.

Однотрубные варианты сетей обогрева подразумевают такое подключение, при котором теплоноситель движется от радиатора к радиатору по одной труде, проходя их последовательно. Как правило, именно такая схема применяется повсеместно в многоквартирных домах старой застройки, в то же время в новых городских квартирах уже делают двухтрубный вариант подключения.

Вторая труба служит для отвода теплоносителя из радиатора, после того как его туда подали посредством первой. Это позволяет теплоносителю иметь одинаковую температуру на всех участках цепи отопления и регулировать его движение, следовательно, температуру в каждом конкретном греющем устройстве. Схема подключения батарей отопления в квартире выполняется в зависимости от подводной обвязки. Нельзя однотрубную схему переделать на двухтрубную в случае, если остальные квартиры применяют однотрубную систему.

Теперь давайте рассмотрим вопрос, как подключить радиатор отопления, в зависимости от потребностей и возможностей каждой из этих систем.

Вход-выход

Строго говоря, каждый из представленных вариантов, как правильно подключать батареи отопления, имеет свои преимущества и недостатки. Например, самый простой способ – однотрубное подключение, с одной стороны радиатора в верхнюю часть заводится теплоноситель, из нижней части он выводится дальше.

Наиболее частый вариант подключения, его ещё называют нормативным. Практически не даёт потерь тепловой энергии. Лучше всего дополнять такое подключение байпасом, для возможности регулировки и ремонта радиатора.

Как правило, последовательное подключение батарей отопления производят по описанной или следующей схемам.

Самый простой способ – однотрубное подключение, с одной стороны радиатора в верхнюю часть заводится теплоноситель, из нижней части он выводится дальше.

Диагональное

Несмотря на свою высокую эффективность – встречается довольно редко, видимо из-за сложности в обвязке и расходе дополнительных материалов. Выполняют следующим образом: в верхнюю часть радиатора заводят теплоноситель – из нижней части с противоположной стороны делают его выход.

Ленинградка

Самое правильное подключение батареи отопления, если речь идёт о горизонтальной прокладке стояка. Вход производят со стороны ближней к току теплоносителя, вывод с противоположной стороны, и то и другое соединение находятся при этом в нижней части батареи.

Частенько Ленинградку дополняют байпасом, для того чтобы была возможность управлять потоком теплоносителя и регулировать температуру в радиаторах. Названа она так, потому что разработана и впервые начала применяться именно в Ленинграде.

Тем не менее, несмотря на всю оригинальность и управляемость рассмотренной системы – у неё есть существенный минус, а именно теплопотери, которые составят до 15% от общего показателя. Что, согласитесь, не очень хорошо, когда отапливаешь дом газом за свои деньги.

Мы рассмотрели выше основные способы подключения батарей отопления, применяемые для однотрубных сетей. Параллельное подключение батарей отопления в однотрубной системе выполнить невозможно, так как нет возможности подвести теплоноситель отдельно к каждому греющему элементу.

Для двухтрубной системы нет необходимости строить хитрые схемы последовательного подключения, обычно в таких сетях подключают радиаторы нормативным способом, реже диагональным.

В случае, если теплоноситель циркулирует без насоса, естественным образом, подключение идёт всегда диагональным способом, так как он обеспечивает наименьшее сопротивление на пути движения теплоносителя.

Неправильные способы подключения

Радиаторы обычно монтируют без проблем, но того же нельзя сказать о некоторых компонентах системы.

Головка терморегулятора

Ошибки при монтаже устройства приводят к падению эффективности работы. Наиболее часто проблемы вызывают:

Вертикальное размещение головки делают, чтобы она не выпирала в сторону, мешая хождению или уборке. Это приводит к нагреву сильфона, поскольку теплоноситель поднимается от клапана вверх. Для исправления необходимо остановить эксплуатацию, демонтировать устройство, затем установить вновь, расположив горизонтально.

Фото 3. Неправильное вертикальное подключение термоголовки к батарее (слева), правильное горизонтальное размещение (справа).

  • Размещение термоголовки в нише или аналогичных ограниченных пространствах. Это приводит к снижению конвекции: тепло оседает в замкнутом объёме, аккумулируется и неправильно отражается от окружающих стенок. Таким образом уменьшается эффективность обогрева.
  • Установка штор так, что они закрывают термоголовку. Данный фактор приводит к неправильному определению устройством температуры в помещении. Сильфон перестаёт срабатывать, когда в этом есть необходимость. Решение этой проблемы — вынос датчика на стену, не закрытую лишними предметами. Большинство термоголовок разрешено монтировать на расстоянии до двух метров от труб.
  • Важную роль также играет качественная настройка прибора. Рекомендуется пригласить специалиста, который проверит правильность работы и, если возникнет необходимость, изменит характеристики.

Байпас

Проблемы с устройством обычно возникают при замене радиаторов неквалифицированным человеком. Особенно это касается случаев, в которых чугун меняют на другой материал.

Наиболее типичны две ошибки:

  • Монтаж на байпасной трубе подачи шарового крана, предназначенного для пуска воды в систему. Через устройство не должен проходить весь теплоноситель: лишь небольшая часть, которой хватит для эксплуатации.
  • Байпас подключен к обвязке через смеситель с трёхходовым краном. Теоретически это разрешает регулировать теплоотдачу котла, но практически приводит к порче прибора.

Обе ошибки достаточно легко исправить, изменив принцип подключения байпаса. Следует также отметить несколько правил:

  1. Запрещается ставить байпас на свободную трубу в многоквартирных домах.
  2. Запрещается установка запорных арматур и клапанов.
  3. Допускается уменьшение труб на один типичный размер.
  4. В энергонезависимой гравитационной системе необходим насос, причём его подключают исключительно к байпасу.

Внимание! Названные проблемы касаются исключительно многоквартирных домов, в которых они приводят к разбалансировке всей системы. Следствием таких ошибок становится уменьшение количества тепла, которое получают соседи по магистрали

Виды монтажа, описанные выше, нежелательны, но редко приводят к авариям в частных строениях. Это связано с отсутствием других пользователей, у которых может быть иная конфигурация системы, неспособная сочетаться с остальными.

Заключение

Работа с полипропиленовыми трубами не представляет особой сложности. Предварительно любой монтаж отопительной системы имеет готовую схему и тепловые расчеты. При помощи составленной схемы вы сумеете не только рассчитать необходимое количество труб для вашего отопительного контура, но и грамотно расположить в доме нагревательные приборы.

Использование полипропиленовых труб в домашних условиях позволяет в любое время осуществить переустановку радиатора. Наличие соответствующей запорной арматуры обеспечит вам включение и выключение радиаторов в любой момент. Однако в процессе монтажа следует придерживаться определенных правил и инструкций.

  • избегайте использования во время монтажа комбинации отдельных фрагментов труб, изготовленных из разных материалов.
  • чрезмерно длинные трубопроводы без надлежащего количества креплений могут со временем провиснуть. Это касается небольших по площади отапливаемых объектов, где стоит мощный автономный котел, соответственно, вода в трубопроводе имеет высокую температуру.

При монтаже старайтесь не перегревать трубу, фитинги и муфты. Перегрев приводит к ухудшению качества пайки. Расплавленный полипропилен вскипает, заслоняя собой внутренний проход трубы.

Основным условием долговечности и качества работы трубопровода системы отопления является прочность соединений и правильная обвязка. Не жалейте устанавливать краны и вентили перед каждым радиатором. Установив систему автоматики и регулировки режима отопления, с помощью кранов вы можете механическим способом включать, выключать обогрев в помещении.

Олег Борисенко (Эксперт сайта).

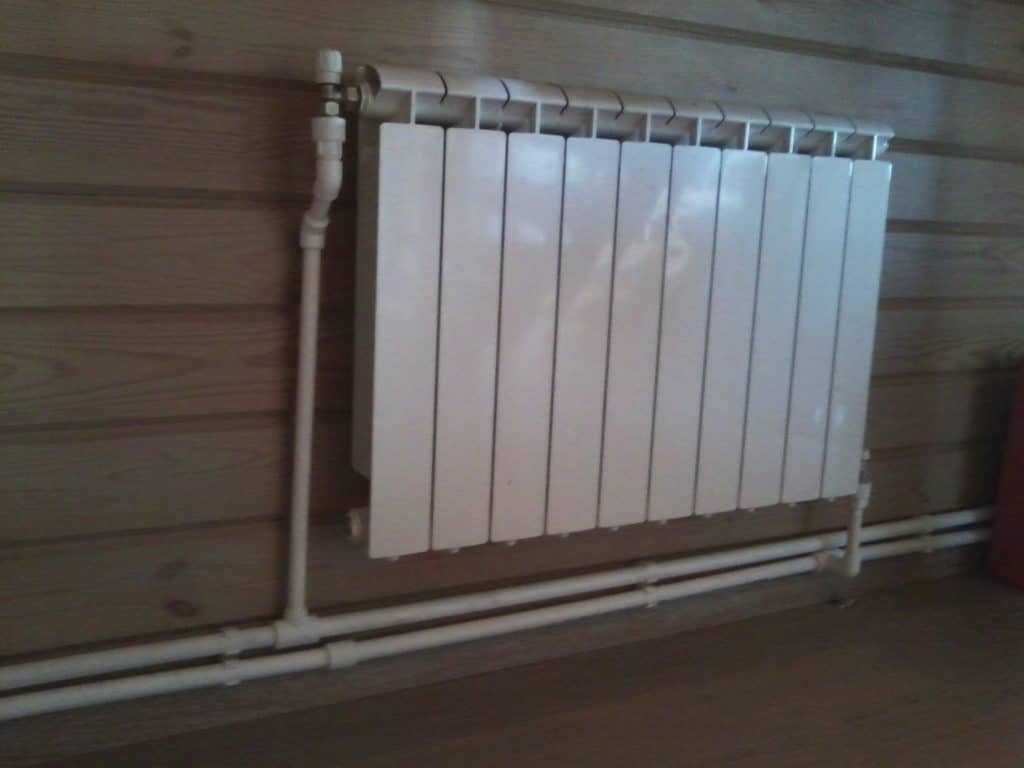

Действительно, конфигурация помещения может потребовать комбинированного подключения радиаторов. Если конструкция радиатора позволяет, то в одном контуре можно смонтировать несколько радиаторов, подключив их разными способами – боковым, диагональным, нижним.Современные резьбовые фитинги, как правило, представляют собой качественную продукцию с выдержанными параметрами резьбы. Однако, для обеспечения герметичности резьбовых соединений применяют различные уплотнители, отличающиеся характеристиками. Герметизирующий материал необходимо выбирать в зависимости от конструктивных особенностей системы отопления и её расположения (скрытое, открытое), так как герметики могут быть рассчитаны на юстировку (подтяжку) резьбовых стыков, а могут быть разового применения, не допускающего деформаций после отверждения.Выбрать герметик для уплотнения резьбовых соединений поможет материал этой статьи:https://znatoktepla.ru/truby/vybor-universalnogo-i-zharoprochnogo-germetika-dlya-trub-otolpeniya.html

  • Проект и расчет камина из кирпича своими руками
  • Как проложить и утеплить трубы отопления в земле?
  • Для чего нужен плинтус для труб отопления?
  • Выбираем ребристрые регистры, радиаторы и трубы отопления
  • Как спрятать трубу отопления?
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
