Как установить, спрятать и подключить водонагреватель в ванной

Выбор места

Прежде всего, для работы проточного водонагревателя нужна достаточная мощность. Они имеют мощность от 1 до 27 кВт, и обычно требуется установка новой сети и подключение к электрощиту. В квартирах чаще всего используются однофазные безнапорные проточные приборы, мощность которых составляет до 4-6 кВт.

Если у вас в квартире постоянно нет теплой воды, то следует выбрать модель помощнее, желательно напорного типа или рассмотреть вариант покупки бака накопительного типа.

Следует сказать, что маломощные проточные водонагреватели обычно имеют одну фазу, а приборы с мощностью от 11 кВт — трёхфазные. Если ваше жилье имеет только одну фазу, то и прибор вы можете устанавливать только однофазный.

Узнайте, как соорудить погреб с вентиляцией, овчарню, курятник, веранду, беседку, мангал, забор с фундаментом своими руками.

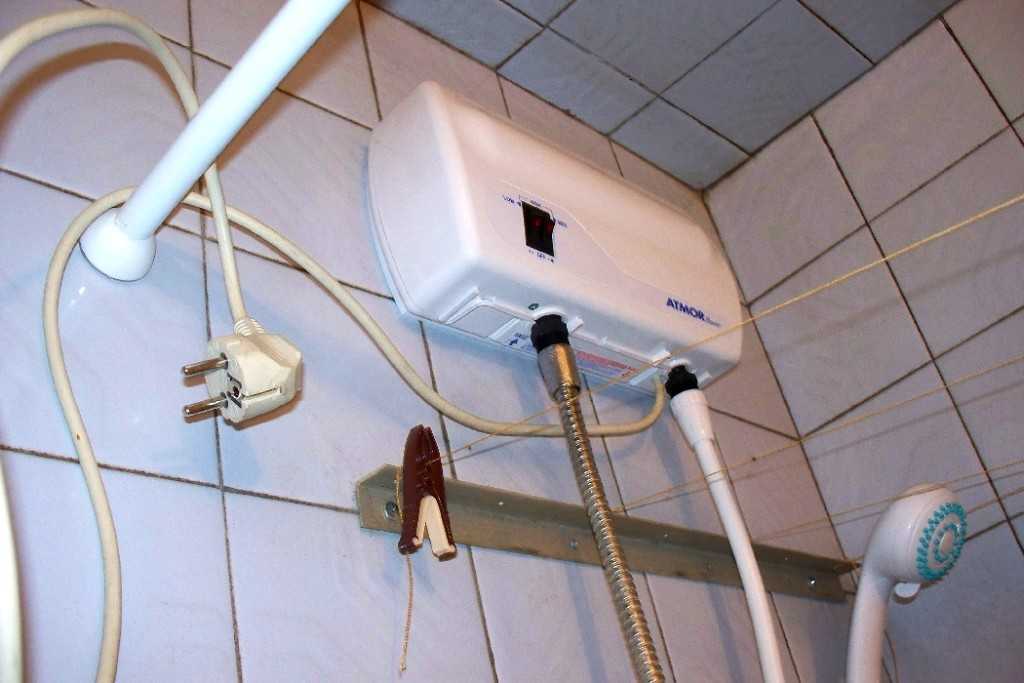

Выбор места, куда будет установлен проточный водонагреватель, зависит от его типа: безнапорный или напорный. Чаще всего, чтобы обеспечить себе мытьё под душем в период отключений воды, в ванных комнатах устанавливают безнапорные модели.

Конечно, они не способны дать такой напор горячей воды, который даёт централизованное снабжение горячей водой или напорный водонагреватель. Но и того потока нагретой воды, которым обеспечит вас безнапорный вид, вполне достаточно, чтобы помыться.

Важно! Следует использовать именно ту душевую насадку, которая идёт в комплекте к безнапорному водонагревателю — в ней меньше дырочек. Из обычной душевой насадки вода может идти едва-едва.Безнапорную модель устанавливают рядом с местом потребления нагреваемой им воды

Обычно это место над или под умывальником, сбоку. При этом учитываются следующие аспекты:

  • на него не должны попадать брызги от душа. Приборы, имеющие маркировку IP 24 и IP 25, защищены от попадания воды, но и их нежелательно ставить в местах заливания;
  • доступ к управлению, регулировке;
  • удобство пользования душем (краном), к которому идёт подключение;
  • удобство подключения к центральному водоснабжению;
  • прочность стены, к которой будут крепить прибор. Обычно вес таких нагревателей воды невелик, но стена должна обеспечить его надёжное крепление. Кирпичные, бетонные, деревянные стены обычно не вызывают сомнений, а вот гипсокартон может не подойти;
  • ровность стены. На слишком кривых поверхностях иногда сложно правильно установить прибор.

Узнайте, как избавиться от старой краски, поклеить обои, утеплить окна в квартире.Напорный водонагреватель способен обслуживать сразу несколько точек потребления воды. Его установку ведут рядом со стояком или точкой водоразбора. Такой прибор имеет большую мощность, чем безнапорный. Он может иметь как верхнее, так и нижнее подключение, но для установки и подключения такой модели лучше всё-таки обратиться к специалистам. Проточные водонагреватели бываю газовые и электрические. В основном используются электрические приборы, так как для газового необходимо, чтобы проектом была предусмотрена газовая колонка и наличие газопровода, а также установка должна быть согласована со службой горгаза.

Знаете ли вы? Одним из первых способов нагревания воды были раскаленные на огне камни, которые погружали в емкость с водой.

Область применения водонагревателя

О том, чтобы использовать электрический бойлер для отопления, говорят очень редко, но все же такой вариант существует. Применять его рекомендуется в том случае, если помещение имеет не сложную систему отопления, а мощность агрегата достаточна для нормального функционирования (обычно 1 кВт может обслуживать 10 кв.м.). Чтобы он обогревал небольшой домик необходимо дополнительно установить циркуляционный насос, иначе горячая вода не сможет эффективно распространяться по радиаторам (не хватит давления).

Обращаем Ваше внимание на то, что существуют устройства накопительного и проточного типа. Первый вариант эл.бойлера затрачивает меньше электроэнергии для нагревания, но требует определенного места для размещения емкости

Второй вариант более компактный, но из-за своей повышенной мощности расходует на порядок больше электричества.

Схема подключения к водопроводу

Схема подключения водонагревателя к системе водопровода состоит из нескольких этапов. Первый этап предполагает подключение прибора к системе водоснабжения. На втором проводятся работы по созданию отдельной электрической линии для водонагревателя. В схеме подключения нет сложных моментов. Если следовать инструкции производителя, то все можно выполнить правильно, не допустив ошибок.

Последовательность работ

Решив подключать нагреватель к водопроводу, необходимо первым делом установить фильтр на холодную воду. Его монтируют на вводе. Для горячей воды ничего устанавливать не нужно, поскольку бойлер будет подсоединяться только в системе холодного водоснабжения.

Если вы планируете использовать горячую воду только из бойлера, то можно вообще перекрыть ветку с горячим водоснабжением. Если устройство выступает в качестве резервного варианта получения горячей воды, то необходимо убедиться в том, что установленный экран герметичен.

Как можно ближе к квартирному вводу следует расположить вводную трубу. При этом другие разветвители не должны уменьшать общий напор. Труба, подключаемая к водонагревателю, должна использоваться только для подачи в прибор холодной воды и не применяться для чего-то другого. Для подключения устройства к водоснабжению следует использовать трубы из ПВХ с армирующим слоем. Применять металлические изделия для бойлеров нельзя, поскольку они не отвечают основным требованиям по эксплуатации, которые предъявляются к этим приборам. Для подвода труб к прибору необходимо использовать латунные переходники, а кроме этого краны. Они просты в использовании. Открывать их легко, как и закрывать.

Снизу начинается схема подключения бойлера к водоснабжению и постепенно идет вверх. Кран необходимо напаять на вводную трубу. Когда это будет сделано, выполняется установка переходника. После этого приступают к монтажу обратного клапана. Он необходим для того чтобы был исключён перелив воды из бака в обратный водопровод. Стоит сказать, что клапан обеспечивает обратный сброс воды при повышенном давлении в водонагревателе. Переходную гайку необходимо смонтировать на выходе из емкости. Она соединяется с общим краном. Таким образом, выполняется разводка горячей воды.

Как сделать своими руками

Для тех, кто любит что-то делать своими руками или имеет техническое образование, не составит труда сделать проточный бойлер.

Простая конструкция сама по себе ремонтоспособна и производительна – все это возможно за бюджетные деньги. Самодельный проточный бойлер устанавливается путем огибания спиралью блина электрической плиты или газовой комфорки.

Для изготовления водонагревателя в домашних условиях Вам понадобятся:

  1. Труба из меди, так как именно медь является отличным теплопроводником. Иногда используют нихромовую проволоку, сматывая ее в несколько раз.

Обратите внимание: длина трубы не влияет на количество тепла, передаваемого от источника, поэтому в данном случае не обязательно загромождать конструкцию дополнительными кольцами

  1. Шланг резиновый (желательно новый).
  2. Резиновые прокладки, подходящие по диаметру к шлангу и металлические хомуты.

Для того чтобы сделать все грамотно и безопасно, необходимо ознакомиться с технической документацией электрической (газовой) плиты и определить ее потенциал.

Ход работы:

  1. Измерьте диаметр блина электроплиты или конфорки.
  2. Согните медную трубу в спираль по диаметру чуть больше диаметра плиты таким образом, чтобы выходы спирали выступали на 20-30 см от плиты. Нужно, чтобы спираль плотно прилегала к основанию плиты и не имела перекосов. Убедитесь, что спираль имеет ровные гладкие края.
  3. Закрепите спираль с помощью дужек и болтов (для закрепления Вы можете использовать другую крепежную скобянку).
  4. Подсоедините к выходам спирали резиновый шланг и зафиксируйте его металлическим хомутом.
  5. Другой конец шланга подключите к смесителю и установите его вдоль раковины.
  6. Включите воду и проверьте функционирование системы на наличие протечек.

Важно знать: перед тем, как выключить воду, сначала необходимо отключить нагревательный элемент. В случае, если сделать наоборот, то спираль может сгореть

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее.

В случает перегрева спирали запрещается включать воду – это может привести к разрыву металла. Выключите газ (электричество) и дайте немного времени металлу остыть.

Все параметры можно варьировать, так как, по сути, самодельный бойлер опирается на потенциал и возможности газо- или электроплиты.

Какой электроводонагреватель подходит для отопления

Используемые виды электрических водонагревателей для системы отопления:

  • чаще:
    • накопительные;
    • комбинированные баки косвенного нагрева с ТЭН;
  • проточные, продаются фабричные модели специально для отопления. Но бытовые прямоточные ЭВН быстро выйдут из строя.

Проточный водонагреватель

Бытовые проточные электрические водонагреватели для отопления частных домов технически подходят, но из-за недостатков (расход, не рассчитаны к продолжительным нагрузкам) используются крайне редко, как правило, не рассматриваются.

Достоинства:

  • нет паузы для первичного нагрева, теплоноситель поступает сразу;
  • компактность, что позволит разместить где угодно, упростит установку, монтаж/демонтаж.

Недостатки:

  • экономность спорная, большая мощность, значительные расходы электроэнергии. Для результата потребуется от 8 – 10 кВт;
  • включается от выставленной скорости протока, регулировка будет производиться настройкой циркуляционного насоса, что неудобно;
  • нет режима поддержания температуры;
  • из-за изменений протока аппарат будет выключаться, особенно из-за этого не подойдет для однотрубной схемы(Ленинградской);
  • потребуется усиленная проводка.

У проточных нет проблем с завоздушиванием, они подходят даже лучше, чем накопительные водонагреватели.

Отопление от накопительного водонагревателя

Старый накопительный ЭВН можно превратить в теплоаккумулятор, электрокотел. Анод допускается не ставить, теплоноситель (одна и та же постоянно циркулирующая жидкость без кислорода) не создает накипи, коррозионные процессы минимальны.

Достоинства:

  • экономичные водонагреватели, по сравнению с проточными. Бойлер осуществит первичный нагрев, затем – режим поддержания. Датчик температуры внутри водонагревателя отслеживает температуру. Вода возвращается из «обратки» не совсем холодной, поэтому нагрев будет только в нужном диапазоне;
  • регулировка удобнее и проще – термостатом уменьшают/увеличивают, выставляют нужную температуру;
  • программируемость (функция не всегда присутствует) – можно установить время активации, например, на период экономных тарифов с выключением после;
  • подойдет как для одно-, так и для двухтрубной разводки.

Минусы:

  • потребуется большая пауза, но только для первичного нагрева;
  • ТЭН зачастую сравнительно слабые: 1,5 – 2 кВт, чего не хватит на большую площадь;
  • надо решить проблему со стравливанием воздуха.

Схемы подключения

Схема установки нагревателя в ванной комнате включает такие моменты:

  1. Схема подключения водонагревателя. Обвязка системы подачи воды. Осуществляется врезка в систему водоснабжения после вентилей стояков. На входе в нагреватель устанавливают защитный клапан с дренажем. После него монтируют запорную арматуру. От бойлера отводят 2 гибкие трубки. Дренажную линию подключают к канализации.

  2. Подключение к электрической сети. В этом случае требуется установка заземления, защитного автомата. Для питания прибора используют отдельную розетку с напряжением 220 В. Схему подключения к электросети можно увидеть на фотографии.

Установка водонагревателя на стену (традиционный вариант)

Установка водонагревателя на стену

Прибор можно устанавливать лишь на несущей стене, в максимальной близости от водозаборной точки, ведь температура воды, двигающейся по трубам, снижается.

Ниже приведена последовательность действий.

Клапан водонагревателя

Шаг 1. Вначале необходимо выбрать место для установки. При этом нужно придерживаться определенных требований.

  1. К прибору нужно обеспечить свободный доступ на весь эксплуатационный срок.
  2. Состояние электропроводки должно быть удовлетворительным, поскольку работающий бойлер создает большую нагрузку.
  3. То же касается и состояния трубопровода. Довольно часто людям приходится менять старые трубы вместо установки нагревателя ввиду невозможности врезки прибора в старую магистраль.
  4. Бойлер можно вешать на стену лишь в том случае, если она способна выдержать вдвое больше его веса. К примеру, если полезный объем прибора составляет 75 л, то подойдет лишь стена, выдерживающая 150 кг и больше.

Шаг 2. ТЭНы, которыми оборудуются водонагреватели, всегда очень мощные, ведь скорость нагрева воды должна быть максимальной. В связи с этим к проводу, который будет использоваться при подключении, предъявляются определенные требования. Их достаточно много и производители обычно указывают их в техпаспорте. Отметим лишь, что минимальный диаметр провода должен составлять 5-6 мм.

Схема крепления бойлера к стене

Также следует выяснить максимальное напряжение, на которое рассчитан счетчик (если оно меньше 40 А, то счетчик заменяется на новый, более мощный), после чего приобрести переключатель под конкретное количество ампер и дополнительный кабель 3х6 мм.

Шаг 3. После подготовительных работ можно приступать непосредственно к установке. На стене отмечается, где будет находиться самая низкая точка нагревателя. Далее измеряется расстояние между отметкой и верхней крепежной планкой устройства. По отметкам проделываются отверстия.

В стенах из кирпича или бетона для проделывания отверстий используется победитовое сверло, если стена деревянная, то подойдет стандартное. Диаметр отверстий должен быть на несколько миллиметров большим диаметра дюбелей.

После этого дюбели забиваются и вкручиваются анкеры, на которые будет навешиваться нагреватель. Анкеры поворачиваются до упора, затем на них надевается крепежная планка.

Установка водонагревателя

Шаг 4. При подключении к водопроводу используются гибкие шланги или ПП трубы. На корпусе должно быть два разъема:

  • красный для горячей воды;
  • синий для забора холодной.

Подключение бойлера

Клапан-предохранитель, который идет в комплекте с водонагревателем, устанавливается перед вводом для холодной воды. Для этого место соединения обматывается лентой ФУМ, накручивается кран, а на клапан, находящийся снизу, закручивается шланг. Так же второй конец шланга прикручивается к трубе горячего водоснабжения.

Видео – Нужен ли предохранительный клапан

Затем шланг для холодной воды прикручивается к водопроводу и подсоединяется к синему отверстию. В этом месте желательно установить шаровый кран, чтобы всегда иметь возможность при необходимости перекрыть воду.

«Водопроводные» мероприятия закончены, остается лишь подключить нагреватель к сети.

Установка водонагревателя

Шаг 5. Предохранительное реле, шнур и вилка должны идти в комплекте с бойлером. Перед подключением рядом с нагревателем оборудуется заземленная розетка.

Можно пойти другим путем – поставить автоматический переключатель. Это удобно тем, что все клеммы переключателя уже обозначены:

  • синий провод нулевой;
  • коричневый для фазы;
  • желтый (или любой другой цвет кроме первых двух) для заземления.

После подключения всех контактов подается напряжение. Если все сделано правильно, на бойлере загорится индикатор. Остается лишь заполнить бак и задать нужную температуру.

Индикатор

Шаг 6. Проверка системы. После заполнения бака открывается кран для горячей воды – это необходимо для удаления воздуха. После включения прибор работает несколько часов, затем можно приступать к активной эксплуатации.

Классификация водонагревателей

Два критерия помогут любому покупателю сделать правильный выбор нужного ему вида водонагревателя:

  • принцип работы оборудования;
  • тип подключения оборудования.

Все водонагреватели делятся по источнику тепла:

  • первый источник – газ;
  • второй – электричество.

Газовое оборудование установить самостоятельно нельзя. Для этого приглашается специалист. Подключение электрического водонагревателя такого ограничения не имеет. Этот фактор влияет на широкое распространение электрического оборудования.

Электро водонагреватели по своей конструкции разделяются на проточный тип и накопительный тип.

Обогрев воды проточным оборудованием осуществляется мощными ТЭНами, которые есть в их конструкции. Проточники компактные, занимают мало места. Но с их установкой значительно возрастает расход электроэнергии. Поскольку прибор мощный, то для него необходим монтаж специальной линии.

В работе водонагревателя накопительного типа так же задействованы ТЭНы. Вода скапливается в емкости с высокой степенью теплоизоляции, что сокращает потерю тепла. В час этот показатель равен 0,5%. Прибор малой мощности – от 1,5 до 3,0 кВт. В продаже электрический накопительный водонагреватель бывает с баками разных объемов.

Накопительный прибор по типу нагрева бывает 3 видов: прямого и комбинированного вида. Третий вид отличается от первых двух – это косвенный вид. В первых двух случаях жидкость нагревается ТЭНами. Для косвенного типа источник нагрева зависит от системы отопления, от солнечных батарей, от твердого топлива.

Как установить накопительный водонагреватель своими руками


В отличие от проточного водонагревателя, в приборе накопительного типа нагрев осуществляется сразу значительного количества воды. По сути, накопительный нагреватель — обычная кастрюля.

Использование электрического нагрева для таких приборов оправдано даже больше, чем для проточных, поскольку нужную температуру воды обеспечить нагревом газа или иного сгораемого топлива, можно лишь используя сложную систему датчиков и сервоприводов.

При электрическом подогреве, нагревательный элемент (ТЭН) установлен внутри ёмкости, заполняемой водой. После включения, вода в ёмкости нагревается до нужной температуры, после чего нагрев отключается обычным температурным прерывателем, по тому же принципу, что и электрочайник. Ёмкость имеет хорошую теплоизоляцию, поэтому долгое время сохраняет тепло, и нагреватель включается не особо часто.

Чтобы знать, где установить накопительный водонагреватель, следует выбрать самую высокую из возможных точек его размещения с учётом обеспечения доступа со стороны выхода патрубков, необходимого для удобства технического обслуживания.

Несмотря на меньшую мощность, подключения электропитания нагревателя через вилку и розетку лучше избежать. По крайней мере, использовать мощные модели розеток, с обязательным проводом заземления.

Установка бойлера на стену из самана

Саман – это непрочный материал, и чтобы монтировать на него объемный водонагреватель, недостаточно использования обычных анкеров. Один из простых способов – изготовить металлический щит.

Такой щит из стальной пластины будет равномерно распределять большую нагрузку на крепежную систему и на поверхность стены.

Металлический щит закрепляют к стене из самана либо длинными анкерными болтами, либо металлическими шпильками насквозь всей стены. При использовании шпилек с обратной стороны подкладывают максимально широкие шайбы, и затягивают гайки.

К этому щиту привариваются крючки для монтажа бойлера, или устанавливают проушины, если водонагреватель монтируется на болты.

Особенность конструкции

Водонагреватели могут быть разных размеров и габаритов, поэтому нужно учитывать особенности конструкции перед тем, как начать вешать конструкцию на стену. Накопительные приборы также могут отличаться по весу. Большой размер – это еще не показатель. К примеру, бойлера от компании Аристон имеют компактные визуальные характеристики, но всегда обладают внушительным весом.

Поэтому нужно разделить бойлеры по типу, в итоге получается:

  • Газовый водонагреватель, который всегда подключается к магистрали или баллону. Популярный вариант, но не очень практичный из-за своих требований. Основное – наличие дымохода, который сможет выходить за пределы дома.
  • Электрический водонагреватель, который может работать от домашней электросети. Зачастую его устанавливают в квартирах из-за этого преимущества. Дымоход не требуется, ведь нет продуктов сгорания, что является еще одним плюсом.
  • Нагреватели с косвенным нагревом. Всегда оснащаются теплообменниками, которые нужно подключить непосредственно к своей системе отопления.

Что общего между всеми этими моделями? Есть одна деталь – накопительная емкость. Она выглядит как бак, но по весу значительно превосходит этот предмет. Когда он наполняется водой, то становится действительно неподъемным. Поэтому размеры бака являются важным нюансом перед тем, как прикрепить конструкцию к стенке. Нужно учитывать габариты, вес, визуальные характеристики и особенности ёмкости.

Насчет элементов крепления возникает большое количество вопросов, но волноваться не стоит. Любая модель, любого бренда, сразу продается с ними в комплекте. Если прибор напольного вида, то установиться его очень легко. Если настенный – возникает много проблем. Нужна прочная стена, которая сможет выдержать вес. Если навесить тяжелый бойлер на очень тонкую стену, она может просто не выдержать.

Каждый настенный бойлер имеет особенность – он заранее оснащается специальными монтажными проушинами. Это делается для того, чтобы прибор был установлен правильно. В комплекте можно найти специальные стальные крючки. Иногда их нет, приходиться докупать недостающую деталь на рынке. Основная особенность – диаметр отверстия в проушине должен соответствовать диаметру самого крючка.


Специальный крючок и отверстие для его крепления

Когда в гостиной лежит бойлер, и стена для установки уже выбрана – нужно немного разобраться в самой конструкции. Сделать это может даже человек без опыта, не нужно быть профессиональным установщиком водонагревателей. Несмотря на отличия в размерах и конструкции, большинство бойлеров выглядят практически одинаковыми. Итак, нужно разобраться с вариантами креплений:

  1. Первый более трудный, но и надежный. Нужно приобрести несколько дюбелей, которые вгоняются в стены с помощью специального строительного пистолета. Основная сложность в том, что необходимый инструментарий есть не у всех. Его придется одалживать, покупать строительный пистолет ради одного процесса глупо, ведь стоит он немало.
  2. Второй вариант не такой крепкий, но гораздо легче. Нужно приобрести дюбеля, но с пластиковыми наконечниками. Просверливаем несколько отверстий необходимого диаметра, вставляем туда дюбеля и вкручиваем стальные крючки. Просто и надежно.

Помните, что эти варианты подходят только для прочных стен. Если в доме пеноблоки, то нужно учитывать их крепость и состояние. Любая рыхлость материала и конструкция может оборваться. К примеру, каркасные дома зачастую не имеют облицовки внутренних стен, хозяева оставляют дерево. Древесина не может выдерживать больших нагрузок, поэтому нужно думать об аналогичных вариантах крепления.

Как выбрать размер бойлера под мойку

Для установки под раковину подойдет как малолитражный накопительный водонагреватель, например Thermex серии Hit на 10 или 15 литров, так и устройство с проточным принципом работы. Конечно, в случае монтажа второго варианта, свободного места будет больше, но не каждая проводка выдержит его мощный нагревательный элемент, да и на счетах за электроэнергию использование такого устройства скажется больше.

Что касается бойлеров, которые можно установить под мойку, то они отличаются объемом бака для хранения воды.

Десятилитровый вариант подойдет для небольшой семьи, не более чем из двух человек. Для одного человека такой запас воды может показаться даже избыточным, но в таком случае можно сэкономить денег на трате электроэнергии. Стоит отметить, что если бак не выключать после каждого применения, то можно будет увидеть ощутимую разницу в счетах. Если планируется установить бак для одного человека, то, как оптимальный вариант, может подойти и проточный. Пятнадцатилитровый вариант отлично подойдет для частного дома или квартиры, где в семье есть один ребенок среднего возраста. Если малыш еще маленький, то уход за ним потребует большего количества воды, а в таком случае бак может не справиться с большой нагрузкой. Двадцатилитровая модель на сегодняшний день считается одной из самых оптимальных и востребованных

Если бережно использовать запасы воды, то можно без особого труда принять даже душ двум взрослым людям, что крайне важно, если семья проживает в частном доме. В таком на кухне можно спокойно заниматься всеми необходимыми делами, так как воды хватит при любых затратах, даже самых внушительных. Согласно подсчетам экспертов, такого объема хватит, чтобы перемыть всю посуду после широкого застолья, рассчитанного на пять человек

Согласно подсчетам экспертов, такого объема хватит, чтобы перемыть всю посуду после широкого застолья, рассчитанного на пять человек.

Если подразумевается активное использование водонагревателя для большого количества человек, и нет возможности установить емкостный аппарат, то лучше все же установить под раковину проточный вариант. Он может нагревать воду в необходимом объеме без ограничений. Однако в таком случае стоит понимать, что расход электроэнергии может вырасти в несколько раз. Все зависит от того, насколько эффективно он будет использоваться.

Допускаемые ошибки

Перечень распространенных ошибок, допускаемых мастерами при монтаже водонагревательного бака, выглядит следующим образом:

  • кабель от устройства уложен без заземления или находится рядом с горячими поверхностями;
  • установка в санузле сделана без заземления, это опасно для человека, есть риск удара током;
  • порядок подключения к системе горячего и холодного водоснабжения нарушен;
  • не соблюдается уровень, бак стоит или висит неровно;
  • напряжение в сети потребителя больше или меньше, чем указанное в инструкции к баку.

Любая из перечисленных ошибок может стать причиной последствий. Особенно опасно неправильное подключение к электрической сети. Поэтому перед тем как включить водонагреватель, правильно еще раз проверить точность выполнения работ. Если ошибки допущены не были, включение разрешено.

Установка водонагревателя под мойку

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Монтаж безнапорного водонагревателя

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Смеситель для безнапорного накопительного нагревателя

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

Монтаж напорного накопительного водонагревателя

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.

На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16–20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.

Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):

  • на холодной воде — для подачи на водонагреватель;
  • на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Монтаж напорного проточного нагревателя

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.

рмнт.ру

Особенности

Водонагреватели имеют несколько разновидностей, каждому из которых присущи свои особенности. При выборе стоит учитывать требования к прибору того или иного вида, а также внимательно изучить схему установки в помещении. Водонагреватели могут быть нескольких видов по способу их размещения — вертикальными, горизонтальными, встраиваемыми.

Качественные водонагреватели должны обладать рядом особенностей:

  • должны иметь возможность защитного отключения;
  • обладать функцией защиты от перегревания;
  • материалы изготовления должны быть качественными;
  • нагревательный элемент должен быть покрыт антикоррозийным составом;
  • должна быть хорошая теплоизоляция;
  • наличие энергосберегающей функции.

Типы установок нагрева воды

Водонагреватель накопительный

Обладает крупными габаритами, так как это емкость для накапливания воды. Оснащен ТЭНом, который производит нагрев жидкости в резервуаре. С какой скоростью будет повышаться температура воды, зависит от объема емкости и мощности трубчатого электронагревателя.

Водонагреватель проточный

Эта система подает горячую воду в кран мгновенно, как только его открыли. Габарит изделий скромный, вода протекая через агрегат и нагревается очень быстро. Недостаток изделия в том, что присутствует температурное ограничение и они потребляют много электроэнергии, что сказывается на бюджете.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
