Принцип работы двухконтурного газового котла отопления и особенности его подключения

Общее представление о товаре – критерии выбора

Товар представляет собой бак, внутрь которого помещён теплообменник. Находящийся в нём теплоноситель и нагревает воду для ГВС. Имеется и клапан, управляющий потоком жидкости из котла, который также базируется на принципе приоритетности ГВС. Стоит отметить, что практически все газовые одноконтурные котлы оборудованы устройствами для работы бойлера.

Как выбрать товар – классификация котлов

Исходя из названия товара, возникает вопрос: какие бывают ещё котлы?

Существует 2 типа техники – одноконтурные и двухконтурные. Первые из них предназначены для обогрева только помещений, другие могут снабжать ещё и горячей водой.

Примечание! Если одноконтурную модель соединить с бойлером косвенного нагрева, то и он сможет снабжать вас горячей водой.

Виды котлов рассматривают по следующим параметрам:

  • Тип камеры сгорания (открытый/закрытый);
  • Управление (механическое/электронное);
  • Сырьё (сжиженный, природный газ или комбинированный вариант);
  • Способ установки (напольный/настенный).

Для того чтобы не совершить ошибки при выборе, нужно чётко понимать, какой тип товара конкретно Вам нужен

Поэтому, своё внимание нужно заострить на таких условиях, как производительность (показатель мощности), условия для монтажа (сопоставить диаметры патрубков и дымохода с помещением, в котором расположится котёл), а также специальные возможности

К специальным возможностям относят систему безопасности, наличие дополнительных приборов (термометр, манометр и т.п.), различные регуляторы и функции.

Рекомендации по выбору

Для понимания, с какой камерой лучше приобрести товар (открытой, закрытой), необходимо изучить принцип работы оборудования. Котлы с естественной тягой забирают воздух для горения из помещения, в котором размещаются, а отработанные газы поступают уже в дымоход

Поэтому, очень важно, чтобы дымоход изнутри был облицован вставкой из нержавеющей стали во избежание обвала кирпичной кладки из-за образования конденсата

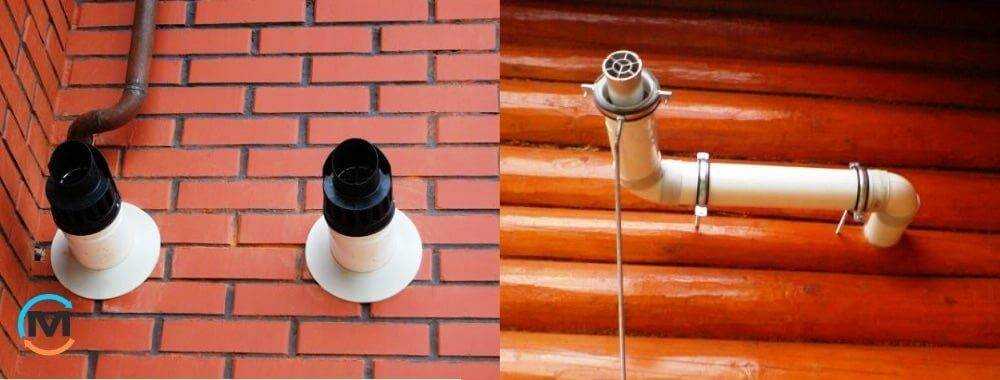

Модели с закрытой камерой сгорания комплектуются специальной системой дымоудаления, поэтому не требуют в помещении наличия дымохода. Продукты сгорания ликвидируются сразу из топки. Такие устройства самые хорошие, но дорогие.

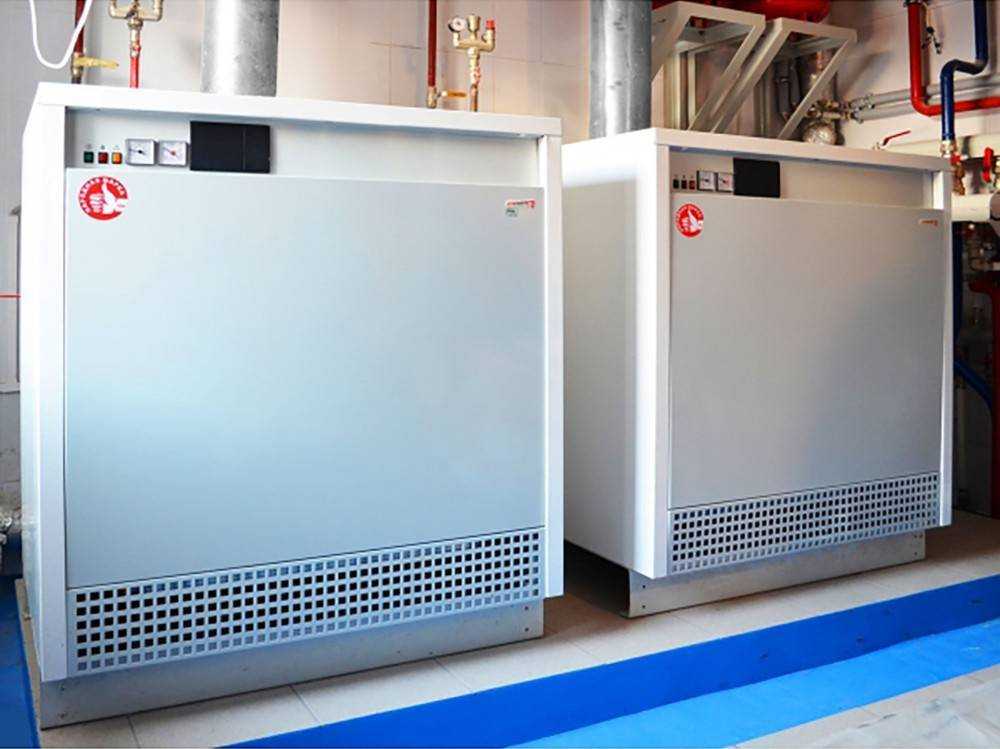

Что касается установки техники: напольный вариант потребует место не только для аппарата, но и под обвязку (включает в себя монтаж наноса, всех его колен, втулок, кранов), а также под бойлер, плюс необходимо прибавить расстояние по установке согласно требованию

Важно, чтобы был оборудован вертикальный дымоход. Если Вам нужен мощный агрегат, то напольная модель – Ваш вариант

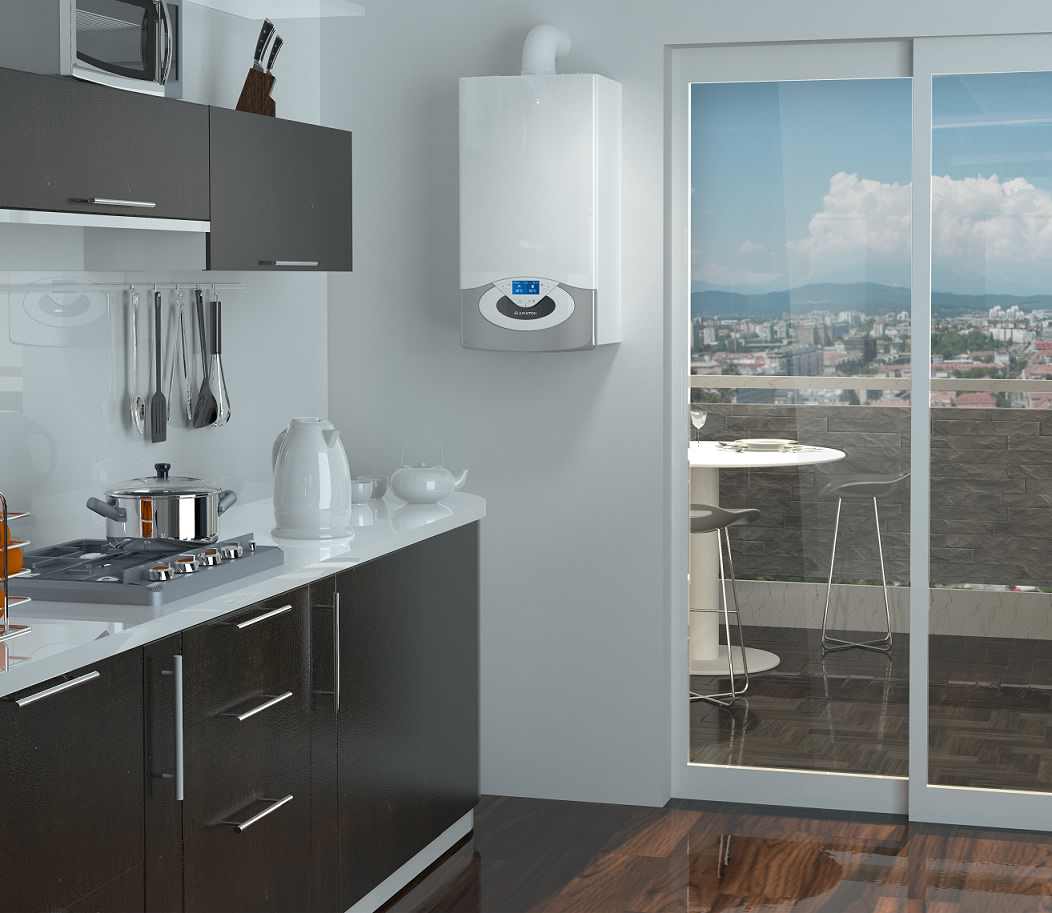

Настенные модели отличаются от своих собратьев компактностью, а также экономичностью в плане монтажа. Отвод продуктов горения можно сделать либо через вертикальный дымоход, либо напрямую сквозь стену. Главный недостаток такой конструкции – невысокая тепловая мощность (до 35 кВт), необходимость ежегодного облуживания, в то время, когда напольный котёл достаточно 1 раз в 3 года чистить (вымести всё из топки).

Несмотря на все нюансы, выбор газового одноконтурного котла остаётся за покупателем.

Покупка и её нюансы

Популярность моделей среди газовых котлов объясняется надёжностью и практичностью, в то время, когда конденсационный аппарат, хоть и современный и более экономичный, но требует больше электроэнергии. Его КПД может варьироваться в пределах 110-115%. К другим его недостатком относят также высокую стоимость, превышающую в 2-3 раза, чем на газовое оборудование и образование конденсата во время работы, который сильно окислен и его нельзя просто слить в автономную канализацию.

Парапетный котёл хотя и бездымоходный энергонезависимый прибор, но предназначен только для обогрева небольших помещений, домов. Главные недостатки товара – необходимость наличия постоянного газа и его давления, жесткие требования к установке, постоянный контроль за утечкой газа, а также помощь специалистов при подключении и обслуживании.

Возьмите себе на заметку сразу, какой товар Вам нужен: от отечественного производителя или зарубежного; с механическим управлением или электронным, бюджетные варианты или подороже.

Критерии выбора газовых котлов

Когда решение об установке теплового оборудования принято в пользу настенного газового котла — самое время подробней ознакомиться с основными критериями выбора.

Мощность теплового газового оборудования рассчитывается исходя из площади жилого помещения. При этом учитывается количество стен, высота потолков, размеры окон,  количество выходов, климатическая зона, роза ветров.

В качестве исходных данных возьмем следующие нормативы: для обогрева помещения площадью 10 м2, расположенного в средней полосе, необходимо затратить 1 кВт тепловой энергии.

Для учета климатической зоны используем коэффициенты:

Климатическая зона Коэффициент
Северо-запад 1,5-2,0
Подмосковье 1,2-1,5
Средняя полоса 1,0-1,2
Южные регионы 0,7-0,9

Если в планах использовать котел не только на обогрев помещения, но и на нагрев воды — необходимо добавить еще 20-25 %.

В морозы потребление энергии может увеличиваться, поэтому добавляем еще 10 %.

При работе оборудования на полную мощность срок его эксплуатации сокращается, поэтому берем запас в размере 20%.

В качестве примера рассчитаем необходимую мощность для нагрева воды и отопления жилого дома площадью 77 м2, с высотой потолков 2,65 м, расположенного в северо-западном регионе.

  1. Рассчитаем мощность по площади: 77 м2/10 м2=7,7 кВт.
  2. Учтем поправочный коэффициент для региона: 7,7×1,5 = 11,5 кВт.
  3. Для нагрева воды добавим 25%: 11,5+2,87=14,37 кВт.
  4. Учтем повышение потребления в холода (10%): 14,37+1,43=15,8 кВт.
  5. Добавим запас мощности (20%): 15,8+3,16=18,96 кВт.

После округления получаем необходимую мощность теплового оборудования 19 кВт.

Котлы бывают 1 и 2 контурные.

Одноконтурные котлы устанавливают для обогрева. Если со временем возникает необходимость нагрева воды — можно присоединить к котлу бойлер, но следует учитывать, что нагрузка на теплоноситель возрастет.

Двухконтурные газовые котлы помимо обогрева обеспечивают горячей водой.

Сделать использование газового оборудования комфортнее, а так же  позаботиться о безопасности и сэкономить средства поможет встроенный автоматический режим управления. Он позволяет настроить работу котла таким образом, что при отсутствии жильцов он будет функционировать с минимальными энергетическими затратами, а за некоторое время до их возвращения вернётся к стандартному режиму.

Самый простой вариант — управление одной кнопкой. Усовершенствованные модели обладают несколькими режимами регулирования мощности. Продвинутые аппараты оснащены модулятором, который регулирует работу горелок в зависимости от заданной температуры и расхода воды.

Система защиты предупреждает все неполадки во время работы настенного газового котла: при скачках напряжения или отключении электроэнергии гасит пламя горелки и прекращает подачу газа. При поломках выводит информацию на дисплей.

Критерии выбора

Давайте сначала посмотрим, по каким параметрам подбирается такое оборудование, а потом подробнее разберем особенности каждого вида.

Итак, для начала вам нужно проанализировать исходные данные: вид и площадь жилого помещения, наличие магистрального трубопровода в непосредственной близости к нему. А также выбрать способ подогрева воды для бытовых нужд.

В загородном доме можно поставить любой котел, особенно если для него предусмотрено отдельное помещение и есть возможность устройства дымохода. А вот в квартире инструкция допускает установку только одного вида газового оборудования – с принудительной тягой. Они имеют закрытую камеру сгорания и специальный дымоход, по которому одновременно отводятся отработанные газы и поступает свежий воздух, необходимый для горения.

Помещение котельной в частном доме

Мощность котла подбирается по многим параметрам, главные из которых – отапливаемая площадь и высота потолков. По упрощенной формуле она рассчитывается умножением площади на 0,2 кВт — при условии, что высота потолков составляет 2,5 метра.

Чтобы в доме было тепло, важно правильно определить необходимую мощность оборудования

Отопление пропаном допускается только в частном доме с отдельным помещением для установки баллонов

Функциональность оборудования. Вы можете выбрать, будет ли оно работать только на отопление, или обеспечит вас ещё и горячей водой на постоянной основе. В первом случае вам нужен одноконтурный котел, во втором – двухконтурный.

Различия в схеме отопления и горячего водоснабжения между одно- и двухконтурным котлом

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро «подохнуть». Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Газовые котлы по способу тяги

Организация дымоотвода по принципу естественной тяги — традиционная схема, пришедшая в теплотехнику с древних времен, начиная от очага и русской печи. Движение уходящих газов по каналам происходит благодаря разности плотности между горячими топочными газами и холодным атмосферным воздухом.

Температурный напор создает разрежение в топке, в связи, с чем из помещения в область горения поступает воздух в объеме необходимом для полного сгорания.

Сегодня этот способ не может считаться эффективным, обычно его используют в котлах малой мощности или при наличии в доме старой системе дымоотвода.

Поэтому в более совершенных газовых котлах применяется система под наддувом, обеспечиваемая дутьевым вентилятором в закрытом топочном пространстве с применением коаксиального дымопровода.

Для котлов высокой мощности используют не только дутьевой вентилятор для подачи воздуха в топку, но и дымосос, откачивающий котловые газы, устанавливаемый за котлом перед дымовой трубой.

Нюансы монтажа устройства своими руками

Начинать самостоятельный монтаж отопительного оборудования необходимо после тщательного ознакомления с технической документацией. Установка проводится в соответствии с нормами документа СНиП 42-01-2002 «Газораспределительные системы».

Для монтажа необходимо выбрать помещение, удовлетворяющее следующим требованиям:

  • наличие дверного проема от 0,8 м;
  • наличие окон;
  • металлические газовые трубы;
  • диаметр дымохода — от 0,13 м;
  • площадь помещения зависит от мощности оборудования, но не менее 4 кв. м.

Монтаж осуществляют после изучения документации.

В случае настенной установки поверхность должна быть ровной. При напольном монтаже отопительный прибор фиксируется на огнеупорную плиту.

Тактование и методы решения

Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.

В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.

В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?

А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.

Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.

В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.

Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.

Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.

Ошибка №5
Но и перебарщивать с так называемыми “мозгами” не нужно.

90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.

Уж лучше поставить парочку умных и недорогих комнатных термостатов.

Большинство именно так и решает извечную проблему с тактованием.

Преимущества и недостатки газовых котлов

Газовый котел при наличии газовой магистрали и подведенным к ним коммуникациям — самый экономичный вариант отопления и ГВС. Помимо возможности экономить на отоплении и получении горячей воды, котлы, работающие на газе имеют преимущества:

Недостатки тоже есть, но они не критичны:

  • бюрократическая нагрузка при подключении и сервисном обслуживании;
  • большие помещения требуют напольных котлов и отдельной котельной;
  • котел с открытой топкой нужно оборудовать конвекционным дымоходом с естественной тягой, которая забирает кислород из помещения, поэтому эту технику выводят в котельную;
  • модели с турбированием шумят;
  • энергозависимые котлы нужно комплектовать крайне дорогостоящими ИБП.

Производители выпускают огромное количество модификаций настенных котлов, чтобы потребитель мог подобрать что-то наиболее оптимальное и с минимальным количеством минусов для своей ситуации. Сам выбор лучше основывать на конкретных задачах котла и параметрах помещения для обогрева.

Лучшие настенные двухконтурные газовые котлы

Перед принятием важного решения необходимо ознакомиться с продукцией различных производителей. Основные критерии выбора котлов: компания-производитель, габариты изделия, цена, мощность, набор функций, материал изготовления рабочих деталей, узлов, тип камеры сгорания

На фоне дополнительных показателей данные пункты считаются обязательными.

Газовый котел Ferroli DOMINA N F 24 изготовлен в Италии. Изделие выполнено в современном стиле, корпус оформлен закругленными вертикальными углами. Основные функции: обогрев помещения, горячее водоснабжение. Литера «F» в наименовании товара означает принудительную тягу, а также закрытую камеру сгорания. Горелка изготовлена из нержавейки марки AISI 304, теплообменник – из меди с антикоррозийным алюминиевым покрытием. На корпусе расположен светодиодный дисплей.

Плюсы:

  • Компактные размеры (итальянский котел Ferroli DOMINA N является самым маленьким по габаритам среди аналогичных устройств).
  • Электронное управление мощностью.
  • Антиблокировка насоса.
  • Дистанционное управление.
  • Защита против замерзания.
  • Высокий КПД.
  • Легкий доступ к внутренним узлам котла.
  • Безопасность, надежность.
  • Универсальность (агрегат работает на природном или сжиженном газе).

Минусы: отсутствие фильтра горячей воды.

Настенный котел Bosch Gaz 4000 W ZWA 24-2 K предназначен для выполнения двух задач: обеспечение теплом и горячей водой. Данная модель рассчитана на обогрев помещений до 240 кв. м. Котел Bosch Gaz 4000 W ZWA 24-2 K надежно крепится к стене, при этом он занимает минимум свободного пространства. Расчетный КПД прибора составляет 93%. Продукты сгорания отводятся через встроенный дымоход.

Плюсы:

  • Компактные размеры.
  • Низкий расход газа.
  • Большое количество функций по обеспечению безопасности пользователей.
  • Простота управления.
  • Надежность.
  • Практичность.

Минусы: шумная работа встроенного вентилятора.

Настенный газовый котел двухконтурный произведен в Италии. Агрегат оснащен простым, удобным жидкокристаллическим дисплеем. На экране отображается информация о текущем состоянии газового котла, рабочих параметрам. Мощность котла равна 10 кВт, вес прибора 30 кг. Отработанные газы удаляются принудительно, безопасность отведения контролируется при помощи специального датчика тяги. Теплообменник изготовлен из нержавейки. Тип камеры сгорания – закрытый. Габаритные размеры изделия соответствуют 73х40х29,9 см., вес – 30 кг, розжиг – автоматический. Скорость подогрева воды до +25°С равна 13,7 л/мин. Панель управления оснащена удобными кнопками и информационным дисплеем.

Плюсы:

  • Функции защиты от замерзания, перегрева.
  • Экономичность (расход газа 1,19 м/ч).
  • Простота электронного управления.
  • Эстетичность дизайна.
  • Многофункциональность.

Минусы:

  • Датчик давления находится в труднодоступном месте (неудобно наклоняться, чтобы снять показания).
  • Экран не подсвечивается ночью.

Страна-производитель газового отопительного котла – Швеция. Тип оборудования – настенный, двухконтурный. Мощность Electrolux GCB 11 Basic Space Fi равна 11 кВт. Материал теплообменника – медь. Конструкцией предусмотрены: расширительный бак, встроенный насос, манометр, датчики перегрева, давления воды в системе, газа, наличия пламени и пр. Основное назначение данной модели – качественный обогрев жилых помещений, подача горячей воды. Агрегат имеет высокий коэффициент полезного действия 92%.

Плюсы:

  • Красивый строгий дизайн.
  • Простота установки на стену.
  • Легкость подключения.
  • Качественный контроль безопасности.
  • Функция самодиагностики.
  • Экономичность.
  • Долговечность, надежность.

Минусы: шумная работа вентилятора.

Одна из немногих конструкций атмосферного типа – газовый котел Vaillant atmoTEC pro VUW 200/5-3. Устройство с открытой камерой сгорания предназначено для отопления комнат и приготовления горячей воды. При сжигании газа агрегат использует воздух из окружающего пространства. Такое решение предполагает наличие дымохода в стене. Это необходимо для вывода продуктов сгорания. Данный котел оснащен жидкокристаллическим дисплеем с кнопочным управлением и светодиодной подсветкой. Теплообменник изготовлен из меди, горелка – из хромоникелевой стали. Агрегат переключается в режимы: зима/лето.

Плюсы:

  • Строгий дизайн.
  • Защита от промерзания, перегрева, заклинивания насоса.
  • Прибор настраивается на частичное использование мощности.
  • Электронное управление функциями.
  • Автоматическое зажигание.
  • Высокая мощность агрегата.
  • Большая площадь обогрева – 200 кв. м.

Минусы:

  • Слишком дорогостоящее оборудование.
  • Необходимо иметь выходное отверстие для обустройства дымохода.

Рекомендации по выбору

По сравнению с настенными агрегатами, напольные характеризуются большей мощностью и поэтому отлично вписываются в отопительную систему большого загородного дома. Но, чтобы оборудование эффективно использовало рабочие ресурсы, нужно правильно его выбрать с учетом ключевых характеристик.

Критерии выбора

При покупке отопительной техники учитывается ряд других особенностей, которые в значительной степени влияют на его эксплуатацию.

Специалисты советуют учитывать следующие моменты:

  1. Номинальная мощность. Данный параметр является первоочередным. Для этого рассчитывается квадратура помещения.
  2. Прочие эксплуатационные характеристики. Речь идет о расходе горючего и показателях давления в коммуникациях.
  3. Рабочий ресурс. Если судить по рейтингам, в которых принимали участие как настенные, так и напольные модели различных производителей, более длительный срок службы наблюдается именно у отечественных моделей. Объясняется это тем, что зарубежные агрегаты рассчитаны на условия эксплуатации, отличные от российских.
  4. Эффективность. Эта характеристика отображается в КПД, где оптимальный показатель будет равен от 85 до 92 %.
  5. Страна-производитель. Если учитывать данные рейтингов, то наиболее популярной является продукция, созданная в Германии, на втором месте стоят Италия и Швеция.

Что выбрать — проточный или накопительный

Проточный сразу же подготавливает горячую воду, а накопительный делает это в течение определенного времени в специальном баке большого объема.

Первый тип теплового оборудования еще называют колонкой. Нагрев воды осуществляется по прямоточной схеме. Тепло от нагревающего теплообменника передается водяной трубке, из-за чего вода нагревается мгновенно, сразу после открытия крана. Продукты сгорания в таких установках удаляются через дымоход. Розжиг может быть как ручным, так и автоматическим.

Исходя из названия накопительных устройств, становится понятно, что они сначала копят холодную воду, а потом греют ее. Главный элемент — вместительный бак, емкость которого может различаться в зависимости от модели. В среднем одному человеку в день достаточно 50 литров бытовой воды. Преимущество накопительных устройств состоит в том, что они в автоматическом режиме поддерживают заданную температуру воды.

Как рассчитать мощность

Мощностные характеристики современных агрегатов могут варьироваться от 7 до 100 кВт

Для определения основного показателя — мощности, во внимание берутся многие особенности, так как это сложная и ответственная задача, которая напрямую влияет на работу отопительной системы

Учесть нужно следующее:

  1. Какого размера отапливаемое помещение. Для измерений удобно воспользоваться рулеткой.
  2. Утепленность жилья и возможные тепловые потери. К примеру, если дом новый, с качественной теплоизоляцией, подогревом пола, энергосберегающими окнами, то оборудование подбирается «впритык». Если после проведения расчетов получилась цифра 60 кВт, добавлять к ней ничего не нужно. Когда помещение старое, с недостаточно качественной тепловой изоляцией, лучше брать большее значение.
  3. «Про запас». Есть пользователи, которые полагают, что если взять агрегат по мощности больше нужного, то ничего плохого в этом нет. Однако это может привести не к самым лучшим последствиям, как минимум — увеличению счетов за оплату и быстрому износу оборудования. К полученным расчетам допускается добавлять не более 20 %.
  4. Климатические особенности региона. Дом может стоять как на севере, где суровые зимы, так и на юге, где относительно тепло.

Полноценный расчет мощности является трудоемкой и сложной процедурой, которую рекомендуется доверить специалистам. Помимо вышеперечисленных пунктов, в формуле расчета учитывается еще несколько параметров. Если хочется увидеть приблизительную цифру, то существует унифицированная формула — для отопления 10 м2 необходим 1 кВт мощности.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

  • В режиме обогрева;
  • В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

  • Более простая конструкция;
  • Высока вероятность образования накипи;
  • Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Устройство двухконтурного газового котла

В момент поворачивания ручки крана ГВС задействуется клапан, который перекрывает доступ воды в отопительную систему. В результате этого она начинает течь в контур ГВС. Нагрев воды, содержащейся во втором теплообменнике, осуществляется за счет воды в первом теплообменнике, откуда она и начинает поступать в кран. В момент возвращения ручки крана ГВС в начальное положение, клапан также прекращает свою работу.

Для большинства потребителей довольно сложно понять, газовый котел какого типа для них станет оптимальным выбором. Чтобы упростить эту задачу, следует вначале выяснить, какими особенностями они обладают

Это можно понять, уделив внимание следующим моментам:

  • принцип работы;
  • тип камеры горения;
  • исполнение.

Все газовые котлы могут быть классифицированы на два типа исходя из принципа их работы:

  • конвекционные;
  • конденсационные.

Первые характеризуются тем, что удаление водяного пара, который возникает во время сжигания топлива, происходит одновременно с продуктами сгорания.

Конденсационные газовые котлы немного отличаются от конвекционных в этом плане. Прежде чем покинуть котел, продукты сгорания и пар поступают в теплообменник, в котором пар превращается в конденсат. Все это сопровождается образованием определенного количества тепловой энергии.


здесь не возникает конденсата

Говоря о достоинствах конденсационных котлов, следует отметить, что они способны повысить свой КПД практически в два раза за счет тепла, которое выделяет пар. Среди недостатков следует отметить то, что их использование вынуждает доводить до определенных требований всю систему отопления. Для образования конденсата необходимо обеспечить низкую температуру в теплообменнике, где и происходит конденсация.

По этой причине следует позаботиться, чтобы перед попаданием в него вода основательно остыла. В связи с этим, чтобы поддерживать в помещении необходимый тепловой режим, в нем должны быть установлены крупногабаритные и дорогие радиаторы. Если конденсационный двухконтурный газовый котел, устройство которого не содержит сложных элементов, подключить к системе, состоящей из традиционных радиаторов, то ему не удастся демонстрировать КПД больше того, который указан в паспорте.

Если газовый котел оснащен открытой камерой, то воздух в нее будет поступать из помещения, где установлен котел. Для удаления продуктов сгорания предусмотрен дымоход. Причем они выводятся за счет естественной тяги. Не лучшим решением является размещение котла с подобной камерой в помещении, где уже имеется отопительный прибор. Если оно будет плохо проветриваться, то это приведет к дефициту кислорода. Также нужно помнить о том, что существует опасность попадания в комнату продуктов сгорания.

При использовании газовых котлов с открытой камерой следует выделить для них специальное помещение. Причем желательно, чтобы в них был установлен вертикальный дымоход. Этот вариант привлекателен меньшими затратами на покупку оборудования.

Если рассматривать газовые котлы с закрытой камерой, то здесь для удаления продуктов сгорания из камеры используется электровентилятор. Причем они выводятся через коаксиальный дымоход, выполненный в виде конструкции, в которой одна труба помещена в другую. Внешняя труба служит для нагнетания воздуха в камеру сгорания, а внутренняя — для удаления. Этот дымоход может иметь не только горизонтальное, но и вообще любое размещение, которое соответствует конкретному помещению.

Важным достоинством подобных котлов является отсутствие необходимости в выделении специального помещения для установки. К тому же они имеют более высокий КПД. Из серьезных минусов стоит отметить то, что для работы подобного оборудования требуется электросеть, а также они имеют более высокую стоимость.

Продолжая рассматривать двухконтурные газовые котлы и устройство, перейдем к наиболее распространенной категории этого оборудования. В зависимости от исполнения выделяют такие типы, как:

  • напольные;
  • настенные.

Достоинством последних являются небольшие размеры, а также то, что они могут быть установлены даже на кухне. Что касается напольных моделей, то они нуждаются в отдельном помещении, да и стоимость их выше. Использование в их конструкции теплообменников из чугуна обуславливает тот факт, почему они уступают по мощности и надежности настенным котлам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
