Как сделать монтаж потолка армстронг своими руками

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Как устроен армстронг

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

Устройство потолка армстронг

1. Потолочная плита.
2. Поперечный профиль длиной 600 мм.
3. Несущий профиль длиной 3700 мм.
4. Продольный профиль длиной 1200 мм.
5. Подвес, где 5а – крючок; 5б – штанга.
6. Периметральный (стеновой) профиль длиной 3000 мм.
7. Крепежный узел в базовом потолке.
8. Фрагмент потолочной плиты.

Пояснения к рисунку:

Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.

Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.

Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.

Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.

Сильные и слабые стороны

Наряду с простотой и дешевизной, потолки Армстронг обладают отличной звуко- и теплоизоляцией. Дистанция между базовым перекрытием и декоративными плитами достаточно большая, что позволяет без проблем разместить там светильники и проводку. Если в процессе эксплуатации потребует их ремонт, можно с легкостью добраться до любого участка запотолочного пространства.

При этом следует понимать, что эта сборная конструкция не обладает выдающимися прочностными характеристиками и не сможет защитить от протекания сверху. При использовании плит волокнистого типа возникает реальный риск выхода их из строя в случае затопления. Каркас системы строго прямолинейный, что подойдет только для помещений правильной формы. В тех случаях, когда заказчик требует диагональное размещение плит, ему придется доплачивать за установку приличную сумму. Дело в том, что такой тип дизайна реализовать очень непросто.

Правила монтажа

Монтажные работы не требуют особых навыков, поскольку технология максимально проста. Конструкция состоит из направляющих полос, монтирующихся по периметру комнаты, и поперечин, которые фиксируются к ним специальными защелками.

Обычно длина составных элементов составляет 60 см или 1,2 метра, однако при необходимости все детали легко режутся обычными строительными ножницами по металлу.

Вначале по периметру комнаты крепятся направляющие полосы, важно выставить их идеально ровно, поскольку в противном случае плиты могут не сходиться друг с другом или немного смещаться в сторону, а конечная конструкция будет выглядеть не так эффектно, как хотелось бы. Совет: перед началом монтажа рекомендовано нарисовать ровную линию для правильного крепления направляющих полос, это избавит от многоразового переделывания основы потолка

Совет: перед началом монтажа рекомендовано нарисовать ровную линию для правильного крепления направляющих полос, это избавит от многоразового переделывания основы потолка.

Теперь важно определиться с расположением осветительных приборов. Четкое обозначение вывода проводов обезопасит от последующего совпадения мест крепления люстр или светильников с направляющими профилями потолочного покрытия

Совет: провода и кабели лучше вывести наружу сразу же, оголенные концы следует тщательно заизолировать.

Если направляющие полосы на стены крепятся максимально прочно, для чего желательно применять дюбели, то подвесы для фиксации основных профилей лучше всего будут держаться при помощи анкерного крепления.

Теперь можно прикреплять основные Т-профили к зафиксированным подвесам. Произведя крепление всех деталей, необходимо выполнить их выравнивание при помощи лазерного уровня. Если этого не сделать, могут возникнуть проблемы с креплением последующих деталей конструкции.

Следующий этап – фиксация поперечного профиля, для чего предусмотрены специальные просечки в основном профиле. Крепление осуществляется посредством защелкивания совпадающих деталей, дополнительного закрепления элементов не требуется. Аналогичным образом проводим крепление продольного профиля к поперечным линиям.

Завершающим этапом станет установка декоративных панелей. Для удобства монтажа на оборотной стороне каждой плиты имеется обозначение, какой стороной и в каком направлении ее вставлять. Решетки и осветительные приборы монтируются в процесс установки потолочных плит, для чего в нужных местах вырезаются специальные отверстия для вставки светильников.

Соединительная рейка 600 мм

Самая короткая соединительная рейка имеет аналогичную остальным деталям каркаса T-образную конфигурацию и окрашенную лицевую часть. На торцах предусмотрены шипы-защелки, которые рассчитаны под пазы в 1200-миллиметровых рейках. Соответственно, 600-миллиметровые рейки устанавливаются перпендикулярно 1200-миллиметровым.

Подвесной каркас Албес T24 Эконом каркас белый 0,6 м

Тип: профиль Длина: 600 мм

Подвесной профиль Албес Т24 ЕВРО белый 0,6 м

Тип: профиль Длина: 600 мм

Подвесной каркас Люмсвет Т24 белый 0,6 м

Тип: профиль В упаковке: 60 шт. Длина: 600 мм

По сути, с помощью этих деталей заполняются все оставшиеся пустоты в каркасе конструкции Армстронг.

Прочность, защита от шума и потерь тепла все это не про Армстронг

Сразу оговоримся, мы рассматриваем стандартный подвесной потолок Армстронг, привлекательность которого в невысокой цене материалов и монтажа. Давайте разберем недостатки, о которых продавцы упоминают вскользь.

1. Прочность . Предполагается, что конструкция выдержит декоративные плиты, светильники (они много весят) и небольшую дополнительную нагрузку. Уже раздаточный блок кондиционера надо крепить к несущему потолку. Предельная нагрузка, которая в реальности допустима, это не более двадцати килограмм на один подвесной элемент. Для сравнения, реечный алюминиевый подвесной потолок – 37 кг.(Рис 2). Стандартная плитка разрушится при нагрузке в 3 кгс.
2. Защита от шума и потерь тепла . Обычная плитка – прессованный материал, который свободно лежит на раме и слабо гасит звук. Параметры теплопроводности близки к минеральной вате, но продавец не скажет, что холод в основном проникает через металлический каркас и неплотное примыкание плит.

Наличие щелей во всей конструкции подвесных потолков Армстронг позволяет использовать для освещения все светильники, которые есть в магазине.

1. Можно уменьшить потери высоты потолка .Нельзя . Не позволяет принцип установки и геометрия. При монтаже Армстронга вы теряете в высоте потолка 30% от длины диагонали. Если подпотолочное пространство будет меньше, установка плитки приведет к её деформации.
2. Ремонт Армстронга это недорого . Неправда. Банальная протечка может вызвать немалые проблемы(Рис 3). Без комментариев.

Добавим миф о создании «объёмных» потолков (Рис 4). Такие конструкции с трудом можно назвать объёмом. Это скорее двумерный всхлип «дизайнера» в попытке придать плоской картинке эффект 2D. Мы не агитируем против таких потолков, если такой подвесной потолок в ванну не предлагает дизайнер.

Мы против слепого доверия рекламе, мы – за осознанный выбор. В этом смысле потолки Армстронг действительно могут удивить, правда цена будет нестандартной.

Преимущества потолочного покрытия

Сама конструкция подвесного потолка армстронг представляет собой систему профилей, которые крепятся к черновому потолку. В образовавшихся ячейках монтируют светильники и декоративные плиты. К преимуществам подобного перекрытия относят:

• Красивый вид, который не имеет аналогов на рынке отделочных материалов.
• Доступная стоимость. Изначально, подобные конструкции производились исключительно для офисных и производственных помещений.
• Легкий монтаж, с которым справится даже неопытный мастер. Кроме того, установка профилей и крепление декоративных плит не требуют никаких дополнительных инструментов.
• Светильники для потолка армстронг используют преимущественно светодиодные, что позволяет экономить на электроэнергии.
• Использование подобных конструкций оправдано в финансовом плане. При случайном повреждении плиту можно заменить.
• По аналогии с натяжными потолками, декоративные плиты и профили образуют под потолком свободное пространство, в котором можно спрятать коммуникации, трубы, провода.
• Комплектующие для потолка армстронг доступны в продаже в виде единого набора, а при необходимости их можно заменить.
• Ещё один немаловажный плюс подобной системы заключается в низком весе несущих профилей. Установка не создаёт никакой значительной нагрузки на потолочное перекрытие.

Монтируем потолок Армстронг

Инструменты и материалы

Что же понадобится нам для установки потолка Армстронг?

Подвес

Для начала – необходимо приобрести составляющие самого потолка:

• Потолочные кассеты Армстронг;
• Профиль для каркаса;
• Пружинные подвесы;
• Встраиваемые светильники.

Объем закупки напрямую зависит от площади потолка, и, как правило, вычисляется без труда. Что касается профилей, то на 10 м2 обычно достаточно  пары несущих профилей и 15-17 поперечных.

Также нам будут нужны:

• Перфоратор;
• Шуруповерт;
• Крепежные элементы;
• Ножницы для резки металла;
• Пила по металлу (лучше дисковая);
• Уровень;
• Молоток и плоскогубцы.

Как правило, такой набор инструментов есть почти у каждого мастера.

Подготовка к монтажу

Первым этапом, который включает в себя инструкция по монтажу потолочной конструкции Армстронг, является разметка.

Разметка потолка включает в себя определение высоты потолка и разметку перекрытия под крепеж.

• Для этого установки высоты потолка с помощью лазерного уровня на стенах помещения по всему периметру проводится базовая линия – именно она и будет определять, на каком расстоянии от потолочного капитального перекрытия мы расположим потолок Армстронг.
• Расстояние от потолочного перекрытия определяется как дизайном комнаты, так и практическими соображениями – например, особенностями коммуникаций, проходящих по потолку, а также – габаритами встраиваемых светильников.
• После определения высоты мы переходим к разметке потолочного перекрытия. Наносим линии разметки в зависимости от выбранного нами типоразмера плит и характеристик каркаса. Отмечаем, где будут расположены подвесы.

В принципе, разметка потолочного перекрытия под потолок Армстронг ничего сложного не представляет. Главное – не спешить!

Каркас и сборка потолка

Когда разметка нанесена, начинается самый ответственный этап – монтаж каркаса и сборка потолка. Этот процесс подробно показан в прикрепленном к данной статье видео – ну а мы, со своей стороны, предоставим вам максимально подробное описание.

Каркас потолка

Технология монтажа потолочной системы Армстронг включает в себя следующие операции:

• По горизонтальной линии на стенах помещения крепим уголки – опору нашего будущего потолка. Для крепежа используем дюбели с пластиковыми гильзами.
• После закрепления уголков приступаем к монтажу подвесов. Подвесы к потолочному перекрытию также крепим с помощью пластиковых дюбелей в предварительно просверленные отверстия.

Крепление уголка

• После того как подвесы установлены, переходим к сборке каркаса. Вначале – устанавливаем направляющие профили (их края надежно фиксируем на уголках), затем – соединяем их поперечными профилями  с шагом 60 см.

• Если длины направляющего профиля не хватает, присоединяем к нему отрезок от другой планки профиля требуемого размера. Для соединения используем специальные замки направляющих профилей.

Результатом нашей работы должен стать достаточно жесткий каркас, зафиксированный на потолке и стенах комнаты.

В ячейки каркаса укладываем плитку для потолка.

С кассетами плитки лучше работать в перчатках, и вот почему:

• Во-первых, плитка для потолков Армстронг достаточно легко пачкается. Поэтому не нужно оставлять на ней следы пальцев.
• Во-вторых, от контакта кожи с минеральным волокном у вас может возникнуть раздражение.

Монтаж плитки достаточно прост. Просовываем плитку в соответствующую ячейку каркаса, и, придерживая снизу, выравниваем ее, укладывая точно на направляющие.

Укладка плитки

В соответствующие ячейки вместо плитки вставляем светильники, предварительно подключив их к скрытой за каркасом проводке.

На этом наша работа закончена. Так что если вы внимательно изучили статью, а также – просмотрели видеоролик о монтаже потолка, то вы точно знаете, как смонтировать потолочную систему Армстронг, причем качественно и быстро!

Подготовительные мероприятия

Прежде чем производить монтаж Армстронга, нужно сделать определенную подготовку. Этот потолок полностью закроет базовое основание. Поэтому на нем нужно удалить старую отделку. Если краска надежно находится на поверхности, ее можно оставить. Если отделка, к примеру, кусок штукатурки, через время отпадет, то она может деформировать установленные панели. Поэтому ее нужно удалить, а дефекты зашпаклевать. Если крепить потолок в комнате, в которой есть большая вероятность протечек, нужно гидроизолировать базовую поверхность.

Так как между двумя потолками появится определенное пространство, в него иногда размещают шумо- и теплоизоляцию. Утеплитель укладывается и накрывается водоотталкивающей пленкой. Если используется пенопласт, он крепится непосредственно на базовую поверхность на дюбеля.

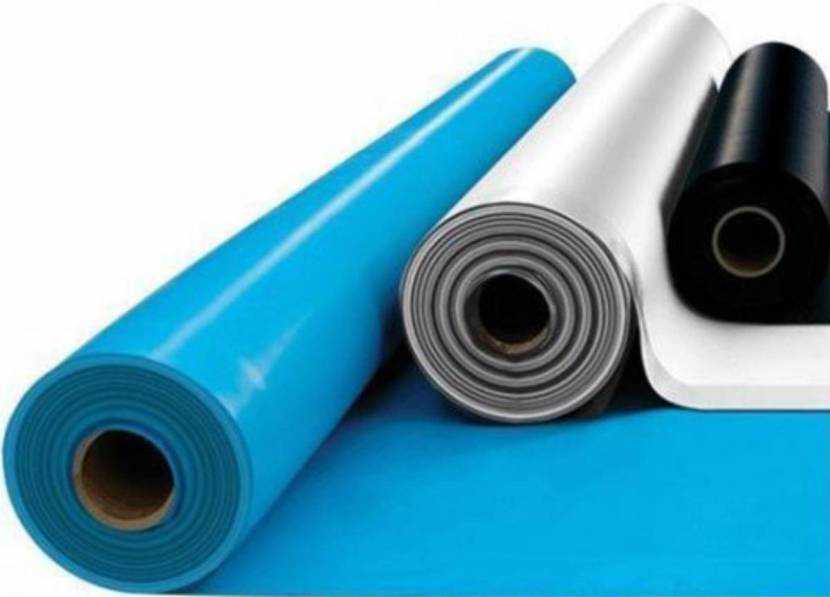

Для гидроизоляции используется специальная водонепроницаемая пленка Источник potolok-exp.ru

Графический способ

Все самые точные данные по количеству комплектующих можно получить в системе автоматизированного проектирования САПР, машина выдаст все, вплоть до количества дюбелей и расположения мест под их установку. Но освоить подобную методику расчета подвесных потолочных систем под силу только подготовленным специалистам.

Все самые сложные расчеты строительных конструкций можно выполнить графическим методом, иногда это единственно возможный и надежный способ вычисления.

Предварительно потребуется начертить в пропорции точный план проекции потолка под будущую подвесную систему Армстронг, примерно так, как на схеме ниже.

Для расчета можно нарисовать вариант потолка со светильниками.

Или сделать полный чертеж проекции будущей облицовки.

Степень детализации – это хорошо, но на качество и точность расчета подвесной системы Армстронг глубина чертежной прорисовки особо не влияет.

К сведению! Производитель направляющего профиля уже все рассчитал.

При соблюдении размера окна в 60 см, заложенных в конструкцию толщины металла, высоты балок, длины полок и количества подвесов будет достаточно для обеспечения прочности каркаса потолка Армстронг при любом весе плиток. Единственно, что при установке светильников потребуется дополнительный монтаж поперечин длиной в 0,6 метра.

Правила подключения к сети

Проводку под потолком необходимо прокладывать в гофре и закрепить к потолочной плите, исключив провисания. Неправильно производить подключение гирляндой (последовательно), когда провод входит в корпус и выходит на следующий прибор, используя клеммную колодку как распределительную. Правильно располагать распределительную коробку возле группы светильников, и от нее к каждому вести свой провод питания.

Для подключения светильников Армстронг чаше всего используется провода ПВС или ШВВП, ввиду своей гибкости и упрощенного монтажа. Также возможно использовать многожильный провод ПВ-3 с разноцветной изоляцией. Зачищенную жилу опрессовывают гильзой или же лудят оловом, такое соединение образует лучший контакт.

Схема подключения:

На видео ниже рассказывается, как правильно подключить провода в зажимы:

Подключение осветительного прибора

Во время монтажа необходимо соблюдать технику безопасности. При работе со стремянок или строительных козлов зовите напарника, не работайте в одиночку. Перед подключением проводов удостоверьтесь в отсутствии напряжения, вывесите предупреждающий плакат на рубильник, а еще лучше отсоедините провод от устройства коммутации если помещение большое и выключатель находится далеко от вас. Это и все, что хотелось рассказать вам о том, как произвести установку светильника Армстронг и подключение к сети своими руками.

Будет полезно прочитать:

Комплектующие детали вспомогательного типа

К неосновным или опорным элементам нужно отнести стартовый или пристенный угол для потолка Армстронг. Сборка потолочного каркаса начинается с выбора уровня размещения будущей облицовки и монтажа уголка. Данный тип комплектующего чаще всего изготавливается из алюминия. Уголок воспринимает часть веса потолка, а кроме того, закрывает торцы несущих профилей.

Уголки, как комплектующие, могут выбираться произвольно, исходя из дизайна и интерьера помещения.

Кроме уголковых профилей, нужно указать вспомогательные комплектующие – петли и дюбеля с зацепами. Обычно они имеют универсальный размер и сечение, поэтому детали можно покупать отдельно или использовать от других комплектов.

Европодвесы из оцинкованной стали от

предлагает качественные Европодвесы для подвесного потолка из оцинкованной стали.

Преимущества наших Европодвесов:

• Европодвес универсален для различных подвесных систем;
• цинковое покрытие Европодвеса гарантирует защиту от коррозии;
• Европодвес не требует окраски, так как находится в закрытой части подвесной потолочной системы.

Мы также изготавливаем тяги подвеса по индивидуальному заказу требуемой длины (от 125 до 2000 мм).

Технические характеристики Европодвеса для подвесного потолка

толщина (мм)	0.45; Ø 3.00
длина (мм)	250-2000
типоразмер (мм)	размер (min-max) 100-350, 400-800, 850-1600
комплектация	25х24 — 0.6, 1.2, 3.6
сталь	HDGI; сталь ОЦ 08пс 08кп
максимальная нагрузка (кг/м2)	до 10 кг

По желанию покупателя в заказ может быть включен не Европодвес в сборе, а регулируемый пружинный одинарный подвес Primet и тяги подвеса из оцинкованной проволоки диаметром 3 мм с кольцом или крюком в пачках по 100 шт.

Европодвес из оцинкованной стали для подвесного потолка рассчитан на длительный срок эксплуатации и соответствует требованиям российских и международных стандартов качества.

Грильято – изысканность в сочетании с функционалом

Грильято – это решетчатая конструкция, которая применяется для обустройства потолков в помещениях большой площади. Обычно ее используют в ресторанах, выставочных залах, торговых центрах – там, где нужно одновременно соблюсти все нормы пожарной безопасности, обеспечить беспроблемный доступ к системам коммуникаций и добиться интересного дизайна.

Подвесной потолок Грильято

Подвесной потолок Грильято представляет собой решетку из алюминиевого профиля. Возможность выбора разной расцветки и покрытия открывают простор для дизайнерских решений. Грильято удобен тем, что его можно комбинировать с другими типами подвесных потолков – например, гипсокартонными — и создавать таким образом многоуровневые конструкции различной формы.

Таблица. Основные модели потолков Грильято.

Наименование, иллюстрация	Краткое описание
Стандарт	Ровная система, устанавливаемая параллельно полу из профиля U-образной формы. Наиболее дешевый и простой в монтаже вариант.
Жалюзи	Решетка с высокой плотностью ячеек. Самый «глухой» тип Грильято, который максимально закрывает подпотолочное пространство и позволяет замаскировать коммуникации.
Пирамида	Из профиля Y-образной формы создаются ячейки в виде усеченной пирамиды, что зрительно увеличивает высоту помещения. Дает сильный эффект перспективы, что позволяет интересно обыгрывать пространство в помещениях с потолками нестандартной формы (скаты, мансарды, многоугольные и многоуровневые потолки).
Разноуровневая модель	Дает наибольший простор для дизайнеров. За счет профилей разной высоты и формы можно создавать потолочные конструкции, отвечающие интересам любого интерьера.

Цены на гипсокартон

гипсокартон

Грильято

Основным недостатком Грильято является его «полупрозрачная» ячеистая система – через нее могут быть видны трубы вентиляции, провода, кабели.

Однако этот минус с лихвой покрывают плюсы конструкции, среди которых:

• очень быстрая и легкая установка без лишней пыли и грязи;
• влагостойкость;
• отличная вентиляция межпотолочного пространства;
• относительная дешевизна;
• создание эффекта «монолита» — потолочная конструкция смотрится единым целым;
• заменяемость деталей;

• широкий ассортимент цветов и покрытий: матовые и глянцевые, перламутровые и хромированные;

• возможность достичь интересных световых эффектов и акцентов за счет установки светильников за решеткой, снаружи или внутри нее.

Подробная схема монтажа Грильято с ячейкой от 75х75 мм и более

Монтаж потолка Грильято

Подготовка монтажа

Установка конструкции облегчается комплектом необходимых деталей. Из инструментов понадобится перфоратор, молоток, пассатижи, отвертка (или шуруповерт), ножовка по металлу, уровень, карандаш, малярная нить.

В начале работ составляют чертеж и рассчитывают покрытие Армстронг. Это позволяет подобрать раскладку модулей с наименьшим количеством подрезаний. Использование для сборки конструкции исключительно цельных элементов — большая редкость, поэтому при составлении схемы желательно спланировать размещение всех надрезанных модулей у стен напротив друг друга. Специальные программы производят точный расчет покрытия Армстронг. Калькулятор требует лишь внесения параметров помещения.

Подготовка основания к монтажу

Установка любого декоративного покрытия, в том числе и подвесного потолка типа Армстронг, требует предварительной подготовки основания:

1. Старое покрытие лучше снять (краска, декоративная штукатурка). Случайное отслоение старой побелки или куска краски может повредить плиту, что приведет к финансовым потерям.
2. Обнаруженные трещины заполняют шпаклевкой, чтобы снизить потери тепла, рост и развитие патогенных микроорганизмов.
3. Далее следует тщательно обследовать черновой потолок, чтобы обнаружить места возможных протечек. Для данных участков производят гидроизоляцию.
4. По периметру потолка монтируют деревянную обрешетку, на которую крепят волокнистые плиты теплоизоляции.

Система направляющих для потолка Армстронг

Главные направляющие укладывают на каркас в первую очередь. Их вывешивают на подвесах и одновременно выравнивают по высоте, для того чтобы сформировать плоскость будущего потолка.

Основной профиль для подвесного потолка армстронг

Рама или стальная обрешетка под декоративные плиты собирается из двух типов стальных реек, Т32 и Т38. Главный профиль отличается от продольного наличием гнезд для вставки поперечин и большей высотой верхней кромки.

Стандартная длина материала 300 см, но наличие лепестков позволяет легко сращивать прогоны в одно целое без использования дополнительного крепежа.

Первыми монтируют главные профили, после выравнивания по высоте монтируют поперечины и продольные планки. В результате получается, что вес потолка Армстронг передается через главные рейки и подвесы, а продольные профили и поперечины служат лишь для формирования ячеек под укладку декоративных панелей.

Схема сборки продольного и несущего профилей

Поперечный профиль для потолка Армстронг

Поперечный профиль по устройству сходен с продольным. Различие имеется лишь в длине, если последний представляет собой планку длиной 120 см, то поперечина – это отрезок в 60 см.

У обоих профилей на торцах имеются лепестковые замки, поэтому при установке нужно соблюдать определенную последовательность монтажа.

Монтаж поперечины
