Самостоятельное изготовления калитки из профтрубы

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента.  Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Вариант конструкции ворот

Обратите внимание на высоту забора и бетонирование столбов.. Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал

Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

Сварочный аппарат с электродами.
Болгарку, которая будет резать трубы на составляющие части в заданных размерах.
Важно не забыть дрель.
Измерительные инструменты, в том числе: рулетку, уголок, уровень.
Нужно запастись кругом для шлифования сварочных швов.
Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

Устройство

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

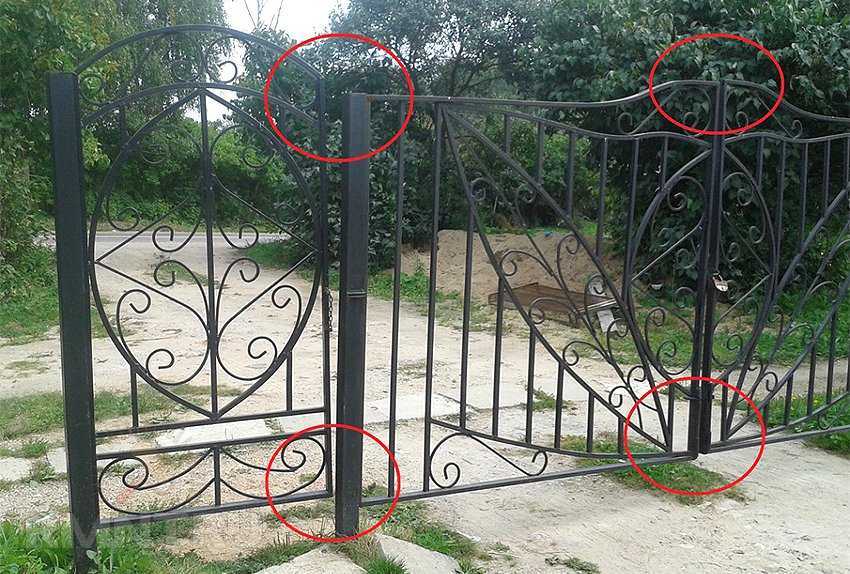

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка — материал для эксклюзивного дизайна.

Для любимцев))

Для домов в современном стиле калитки нужны соответственные

Из самых разных материалов… даже из сучков

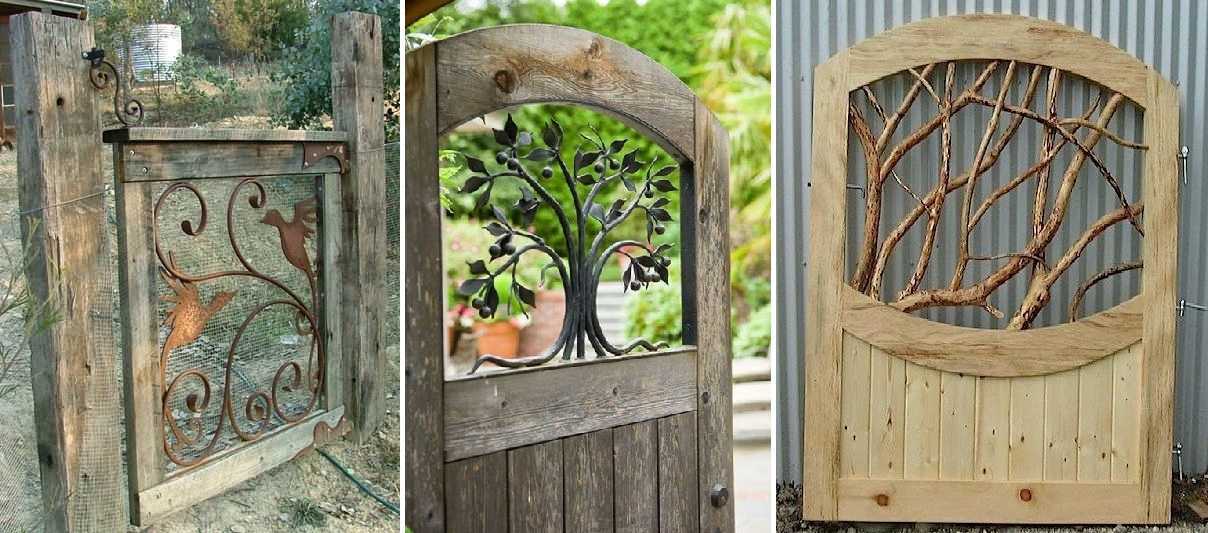

Древесина и кованные элементы — беспроигрышная комбинация

Главный компонент — фантазия

Трафарет изменяет даже самый простой забор

Сделать пару вырезов в досках… оригинальная деревянная калитка готова!

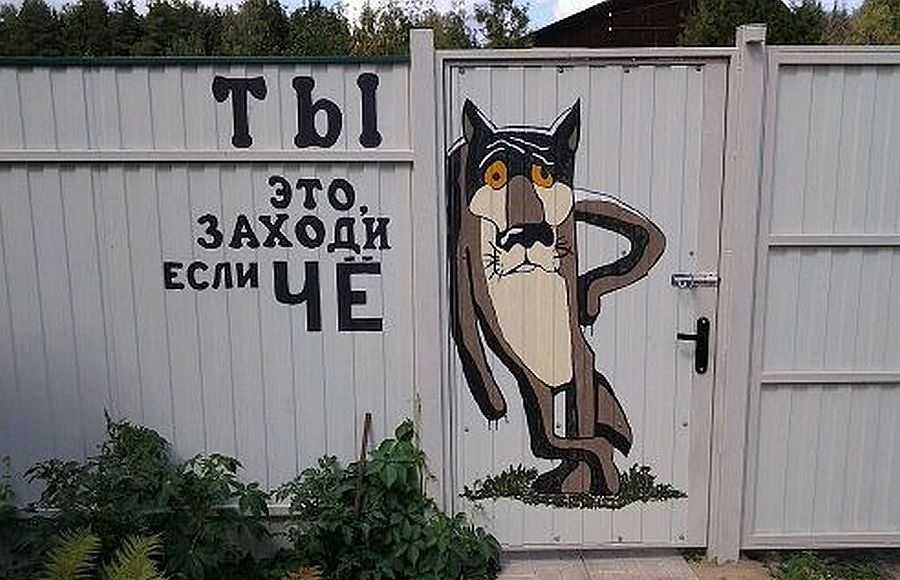

В гости к сказкам

Велосипед, колеса, лопата — все материалы для изготовления калиток

К забору из евроштакетника

Небольшой фрагмент — кот из фанеры…

Оригинальный дизайн… со стороны двора

Даже калитка из профнастила может быть оригинальной

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.

В зависимости от веса распашных ворот устанавливают 2 — 4 петли. Сначала их прихватывают, затем после удаления временных креплений проверяют ход створок. Окончательное сваривание ведется снизу вверх по периметру ушек. Для предотвращения снятия распашных ворот злоумышленниками на опоры устанавливают ограничители.

Подготовительный этап

Профнастил можно отнести к металлическим материалами, и потому важно соблюдать весь порядок проведения работ. Тут нельзя обойти стороной подготовительный этап к выстраиванию элемента ограждения в саду

Даже самая незначительная ошибка, и неосторожность может сказаться на внешнем виде калитки, а также испортить. Выполнение всех манипуляций (предварительных) даст гарантию на большой шанс получения изделия, которое выглядит добронто

При решении произвести изготовление собственноручно, для начала требуется:

• Изучить конструкцию и выбрать что-то из имеющегося или придумать свою (с учетом рельефа местности и остальные параметры).
• Определиться с габаритами каркаса и сделать чертежи.
• Выбрать все нудные материалы и инструменты.

Поговорим обо всем подробно.

Изучение конструкции

В зависимости от того, сколько есть места, расположенные строения, числа купленного или имеющегося материала, важно выбрать оптимальный конструкционный вариант. Он может быть сделан в виде обычной створки

Дверцы бывают сплошными или прикрывать центр (с нижней и верхней стороны, и в этом случае располагаются решетки). Можно сделать и более сложную конструкцию – с горизонтально или вертикально размещенными проемами. Их могут прикрывать решетки (материал, применяемый для этого – прутья арматуры) в виде полосок или квадратов. Калитки могут иметь в своей конструкции вставки. Усиливать каркас и украшать можно посредством кованых вставок. Это сделает конструкции жесткой, и не самой выигрышной вариацией будут контрастные прямоугольные вставные части.

Есть много вариантов изготовления каркасов, но выбирают и по такому требования – должны быть жесткими и ровными. Перемычки горизонтального типа, или лаги, и диагональные вставки, ребра жесткости, и это дает возможность добиваться жесткости каркаса. Есть вариант прохождения ребер жесткости по конструкции в целом или скрещения всех сегментов (конструкция может быть поделана по сегментам посредством поперечин).

Размеры и чертежи каркаса

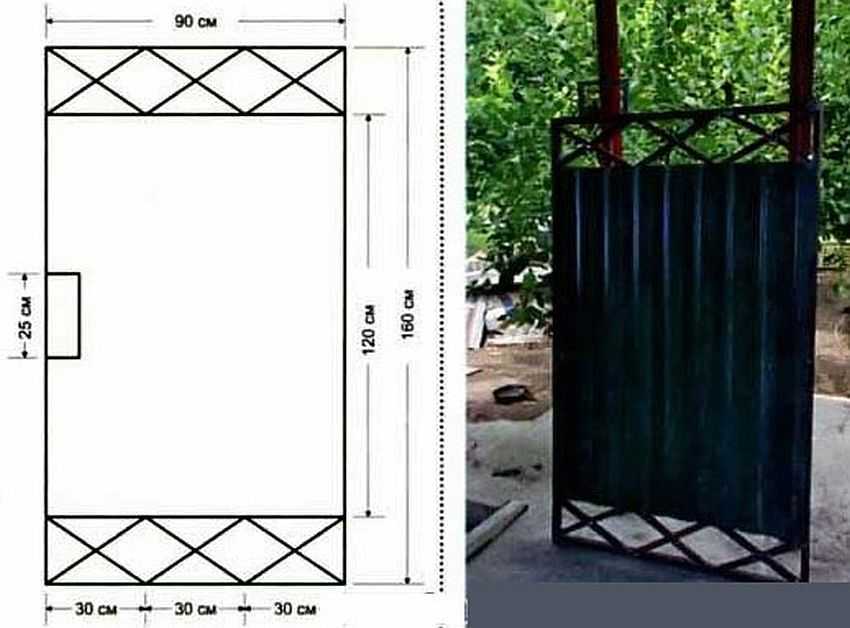

Калитка для забора из профнастила своими руками может быть сделана при наличии чертежей. Стандартная ширина калитки считается 1 метр. Такое строение оптимально для внесения и выноса предметов мебели и остальных предметов. Более широкая калитка будет обладать склонностью к деформации и меньшему эксплуатационному сроку за счет быстрого изнашивания петель. Стандартная высота – от 2 до 2.2 метров. Если аналогичный параметр заборного полотна будет выше такого параметра, рекомендован монтаж металлических перемычек на месте проема. В случае проживания в жилом доме людей ростом примерно 2 метра установлена калитка, в высоту больше прописанных параметров, требует усиленных петель и дополнительного рамочного укрепления. Также можно сделать калитки без перекладин (чтобы упростить задачу). Рекомендуемым местом монтажа является основание из фундамента, который углублен ниже того уровня, на который будет промерзать земля. Все параметры по построению – высота, длина и места монтажа засовов или замков, петли и дистанция между ними, уровень грунта, трубные параметры должны быть отражены на чертеже.

Выбор материалов и инструменты

Лист для создания калитки должен быть оцинкован с двух сторон, требуется наличие полимерной защиты с одной из них. также можно сделать внешнюю имитацию дерева, камня и кирпича. Листы обладают маркировкой. Для проведения работ по устройству калиток подойдут марки листов с обозначением «С» или «НС». Облицовку в идеале стоит сделать с листами «С» и цифрами 20-21 в маркировке. Число после букв будут соответствовать высоты волны в профиле. Также может быть монтаж листов и по длине, и по ширине. При окрашивании допускается применение порошковых полимеров или красок. Окрашивать профилированные листы можно с двух сторон, и рекомендуемая толщина составляет 0.45-0.5 мм. В маркировке первым числом обозначена высота, после – толщина, ширина и в конце длина.

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

Внешний вид конструкции с элементами ковки

Конструкция из профнастила выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа – к каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Деревянная калитка для дачи пошаговая инструкция с фото

Великолепно смотрится деревянная калитка для дачи – пошаговая инструкция с фото поможет изготовить её легко и быстро. Для конструкции потребуются доски из лиственницы. Именно этот вид древесины предпочтителен, так как он меньше подвержен гниению и отличается декоративным срезом. При желании можно заменить его сосной.

Таким образом, необходимо подготовить:

• заготовки из лиственницы размером 2000 x 140 x 20 (10 шт.);
• сосновые доски 2000 х 150 х 50 (2 шт.);
• петли (2 шт.);
• металлозубчатые пластины (6 шт.);
• латунные пластины (4 шт.);
• латунные саморезы (40 шт.);
• уголок;
• щеколду;
• дверную ручку;
• грунт;
• защитное средство;
• яхтенный лак;
• стамеску и молоток;
• ножовку;
• дрель;
• шуроповёрт;
• электролобзик;
• рубанок;
• пузырьковый уровень;
• карандаш и кисточку;
• шкурку;
• верёвку.

Желательно заранее набросать схему калитки, чтобы иметь представление об этапах установки.

Изготавливается калитка так:

Из сосновых заготовок сделать боковины. На них крепятся петли.

Выровнять элементы по вертикали с помощью уровня.

Опорные доск и прикрепить к бетонным столбам.

Обработать древесину несколькими слоями антисептика и защитного состава, покрыть яхтенным лаком.

Установить опорную планку. применив саморезы.

Собрать раму. скрепив углы латунными планками и саморезами.

Укрепить конструкцию с помощью металлозубчатых пластин. которые вдавливаются в дерево и прибиваются.

Такая пластина сделает калитку надёжной и долговечной.

Подогнать петли для калитки.

Монтировать петли на опорную планку.

Вставить раму в проём, чтобы проверить соответствие размера.

Из доски сделать подкос. который придаст конструкции жёсткости.

Прикрепить подкос к раме с помощью пластин.

В результате получается прочная рама для калитки.

Зафиксировать раму к петлям, обшить ее досками. Первая заготовка устанавливается к опоре, которая выставляется по уровню.

На каждую доску обшивки приходится по 2 самореза, на угловые – по 3.

Нашить все доски.

Отверстия для саморезов просверлить заранее и отзенковать так, чтобы шляпки немного утопали в материале.

Монтировать ручку. Для удобства работы советуем пока не закреплять вторую с края доску – через проем легко доставать до обеих сторон калитки.

С помощью карандаша и верёвки, образующих циркуль, прочертить окружности в верхней части конструкции.

По полученным линиям сделать срезы электролобзиком. обработать спилы так же, как и заготовки, только завершить не одним, а двумя слоями лака.

Установить латунный уголок. который не позволит петлям выровняться.

Закрепить саморезом фиксатор из резины.

Такая пошаговая инструкция с фото деревянную калитку для дачи поможет сделать без особых трудностей.

Что можно сделать из профильной трубы

Простая технология ковки позволит без проблем создать разные изделия из профильных труб своими руками:

• предметы интерьера — столы, стулья, стеллажи, шкафы;
• конструкции для детских площадок — домики, горки, песочницы;
• конструкции для дачных участков —теплицы, летний душ, ангары, беседки, хозпостройки;
• ограждения — заборы, калитки, штакетники;
• инструменты — стремянку, уровень, отвес.

Мебель из профильной трубы своими руками

Каркас мебели из профильной трубы изготавливается в такой последовательности:

1. Создаётся чертёж конструкции.
2. Составляется смета затрат с перечнем необходимых материалов, выполняется их закупка.
3. Трубы подготавливаются к обработке — зачищаются торцы, удаляется ржавчина, проверяется их целостность.
4. Сверлятся отверстия в местах будущих креплений.
5. Выполняется изгибание элементов.
6. Сборка каркаса: сваривание или болтовые соединения.
7. Зачистка поверхности, сглаживание сварных швов.
8. Подготовка фурнитуры, деревянных или пластиковых элементов.
9. Полная сборка изделия.
10. Отделочные работы.

По такой технологии можно создавать столы, стулья, скамейки, шкафы, табуреты.

Скамейки из профильной трубы

Для дачи

Профильные трубы для дачи незаменимы, поскольку при минимальных затратах позволяют изготавливать мебель, малые архитектурные объекты. Наиболее популярно создание следующих конструкций из профтрубы:

• табуреты, столы, стулья, мангалы;
• теплицы;
• ангары;
• навесы;
• ворота;
• стремянки;
• летний душ.

Беседка

Для детской площадки

Из профтрубы также выгодно создавать различные конструкции для детских площадок:

• домик;
• навес;
• скамейки;
• горки;
• лесенки.

Инструмент и оборудование

При строительстве ограждений из металла потребуются следующие инструменты:

• Рулетка 3 метровая, с магнитом;
• Мерная лента (тканевая или металлическая рулетка) 30 — 50 метров;
• Угольник
• Строительная шнурка (веревка);
• Кувалда 3-5 кг.
• Молоток.
• Сварочный аппарат, маска краги, электроды 3 мм;
• Маятниковый отрезной станок или торцовочная пила, или УШМ (болгарка), отрезные и зачистные диски;
• Приспособление, типа стусла, для резки трубы под углом, если планируете работать болгаркой
• Строительный уровень. Желательно для работ по металлу, с магнитом на подошве, если возможно, то лучше 2 уровня.
• Ручной бур, со шнеком диаметром вдвое больше, чем размер столба в сечении.
• Для разметки мелок или маркер.

Ворота из профлиста – плюсы и минусы

Профнастил очень популярен на строительном рынке, а все потому что, он обладает следующими преимуществами:

• Его поверхностного типа слой обеспечивает прекрасную защиту от солнца, коррозии и перепадов температурного режима.
• Легкий вес стройматериал позволяет выполнить установку за короткое время.
• Разнообразие цветовых решений.
• Длительный срок эксплуатации благодаря защитному слою.
• Доступная стоимость.

Минусы:

• Отсутствие звукоизоляции.
• Несмотря на прочность, профилированный лист может деформироваться из-за мех. воздействия.
• При появлении любого дефекта (даже царапинки), материал может подвергнуться коррозии.

Даже не смотря на большое количество недостатков, владельцы частных коттеджей, чаще всего отдают предпочтение воротам из профнастила.

Инструкция по изготовлению

Алгоритм варки ворот из профильных труб немного отличается в зависимости от выбранного вида ворот.

Распашные ворота для загородного дома

После закупки всех необходимых материалов, создания чертежей и подготовки инструментов можно приступать к созданию ворот:

1. Обрабатываем материал. Если трубы старые, необходимо избавится от следов старой краски и коррозии. Для этого используется болгарка и шлифовальный круг. Их можно заменить стандартной наждачной бумагой, но тогда придется долго возиться. Если труба новая, необходимо использовать растворитель, чтобы избавится от остатков заводского масла.
2. Теперь осуществляется разметка, согласно которой материалы будет нарезаться. Чтобы сделать все правильно, следует трубы с большим сечением нарезать попарно (ровно). Это поможет сделать симметричную конструкцию и исключить ошибки при нарезке профиля.
3. Устанавливаем опоры. Выкапываем 2 ямы (глубина каждой около 1 метра, габариты – 50х50 см). Столбы ставятся вертикально, без перекосов. Заливаем смесью на основе цемента и бутового камня. Ждем, пока смесь застынет. Обычно это занимает неделю, но время может отличаться в зависимости от температуры.
4. Разрезанные своими руками трубы необходимо сварить в каркас. В процессе варки используем уголок для проверки ровности сваривания всех частей ворот, иначе конструкция может получиться перекошенной. Как только закончим со сваркой, отшлифовываем швы, чтобы обеспечить товарный вид. Используем специальный стол, чтобы ровно разложить профиль.
5. После создания каркаса приступаем к петлям. Чтобы не допустить ошибок в процессе варки, лучше попросить помощи. Сначала привариваем их к опоре, а потом к каркасу.
6. Теперь можно заняться обшивкой. Здесь можно выбрать один из следующих материалов: профнастил, металл, дерево или поликарбонат. Листы из профнастила можно прикреплять как к внешней, так и к внутренней части опоры. В качестве крепежных элементов используем саморезы. Также при установке створок учитываем свободное пространство.
7. Листы привариваются к каркасу и ребрам жесткости. Железные листы тяжелые, их необходимо приваривать. Такая конструкция получится очень прочной, но тяжелой. Учитываем это, покупая петли, поскольку есть риск, что последние не смогут выдержать нагрузки.
8. Если выбирать деревянную обшивку, работа станет легче (конструкция не такая громоздкая). Делаем специальные отверстия и используем саморезы. Но дерево не такое прочное, как металл (срок годности короче), а еще есть риск гниения из-за постоянных дождей.

Откатные ворота

Откатные ворота с успехом можно самостоятельно изготовить и установить на даче, в загородном доме, на автостоянке и пр.

Раньше откатные конструкции были не такие популярные из-за того, что стоимость автоматических механизмов была высокой. Но сейчас на рынке увеличился ассортимент, и можно найти недорогую, но качественную систему. А некоторые мастера способны сделать механизм из подручных средств. Но лучше остановится на заводкой конструкции.

Откатная конструкция износоустойчива. Для обшивки могут быть использованы любые материалы. Конечно, для создания откатных ворот потребуется больше материала и сил, но конструкция выйдет надежнее и прочнее.

Делаются они следующим образом:

Свариваем практически так же, что и в случае с распашными. Используем трубы для каркаса

При выборе откатных механизмов, обратите внимание, что ворота можно сделать подвесными или рельсовыми.
Подвесные используют роликовые механизмы. Они ограничивают передвижения транспорта относительно высоты, поскольку для создания используются перемычки и обрешетка.
У рельсовых этого недостатка нет

Такая конструкция стоит дешевле подвесной, поскольку требуется меньше материалов.
Откатные же самые лучшие в пане использования. Для начала устанавливается рельса и прикрепляются ролики (снизу каркаса, и один используем для верхней части, чтобы облегчить откат).
Готовим фундамент. Делаем опорные столбы из труб 10х10 см.
Для движения откатной системы прикручиваем ролики к нижней части каркаса. Закрепляем их на фундаменте.
Благодаря их расположению (внутри), они будут защищены от мусора и дождя. Если необходимо, делаем калитку в воротах.
Для обшивки подойдет большинство материалов. Но помните, некоторые элементы декорации (особенно выпуклые), блокируют полноценное использование откатной конструкции.

Монтаж

Если следовать порядку действий, то начинают с опор, потом сваривается и закрепляется каркас, реализуется отделка.

Установка опор: стальные и кирпичные

После разметки на земле можно приступать к вкапыванию опор. Должны залегать в грунт на треть своей длины. Этот момент обязательно предусмотрен на схеме. Дополнительно обрабатываются антикоррозийным составом, ровняются по уровню в яме.

После монтажа яма засыпается щебенкой, заливается бетонным раствором, который смешивается из песка и цемента в соотношении 3 к 1.после завершения заливки, нельзя трогать в течение нескольких суток. Когда фундамент окончательно застыл, приваривают петли, грунтуют и красят.

Каркас

Столбы могут быть из металла или кирпича.

Внутри кирпичного образца все равно имеется металлическая сердцевина. Петли закрепить в кирпиче не получится, потому что он будет быстро рушиться под влиянием не проходящих переменных нагрузок. Фактически это тот же столб из металла, но обложенный сверху кирпичом.

Заготовки должны быть на 120 см длиннее готовых стоек. Расстояние – ширина калитки плюс 10-20 мм.

Кирпичные

Прежде чем монтировать соединяются друг к другу перемычками или уголками на расстоянии 30-80 см от нижнего края. Внизу для улучшения их стойкости привариваются квадраты из листов стали 4-5 мм толщиной. Нижние части стоек прокрашиваются мастикой до 140 см в высоту.

После установки, в яму дополнительно проверяются на правильность вертикали, только потом заливаются бетоном. Фундамент после заливки протыкают ломом или арматурой – это помогает предотвратить формирования пузырьков воздуха. Внутренняя часть должна тоже заливаться раствором.

В течение нескольких дней после оборудования фундамента нужно увлажнять поверхность бетона. Так он наберет максимальную прочность через 20-25 дней, раньше установку калитки организовывать запрещается.

Прежде чем обкладывать опору кирпичом на бетон кладется рубероид.

Сварка каркаса

Чтобы ответить на вопрос, как можно сварить ворота на гараж, нужно следовать инструкции. Сваривая распашную модель, необходимо всю работу выполнять в строгой последовательности:

Сварка каркаса

1. Вырезание заготовок в соответствии с размерами на чертеже.
2. Зачистка места среза, удаление ржавчины при ее обнаружении, затирка заусениц.
3. Все детали раскладываются по размерам. Это помогает упростить последующее конструирование, дополнительно проконтролировать правильность полученных деталей.
4. Закрепление опор – они привариваются к закладным или бетонируются.
5. Расположение заготовки створки на ровной горизонтальной поверхности. Нужно обеспечить углы 90 градусов между частями. Собирать требуется без перекосов.
6. Укладка углового соединения, для обеспечения совпадения кромок по краям. Сваркой захватываются части каркаса, фиксируются все заготовки.
7. Окончательно приварить, пользуясь заготовками.
8. Прикрепить поворотные петли к опорам и створкам, чтобы расстояние от верхнего и нижнего уровней составило 15-20 см.
9. Обработать швы от сварки, чтобы обеспечить товарный вид и безопасность последующей эксплуатации.

Соединение в углах

Установка каркаса

Когда сооружение полностью готово, каркас навешивается на столбы, проверяется его открытие/закрытие в таком виде. Покрывают грунтовкой, красят из пульверизатора.

Навешивание

Конструкция калиток из профильного листа

Перед тем как делать калитку, нужно либо самостоятельно разработать проект, либо использовать готовые чертежи, схемы и эскизы конструкции. Это позволит точно произвести расчет стройматериалов.

Готовое изделие из профнастила

Материалы и инструменты:

1. Профтруба либо уголок 30 мм.
2. Профлист 1,6 мм по толщине.
3. Грунтовка по металлу.
4. В качестве опор потребуется труба сечением 10 см.
5. Акриловая краска.
6. Бензин для обезжиривания.
7. Сварка.
8. Веревка для разметки.
9. Шлифмашина.
10. Шуруповерт.
11. Садовый бур.

Схема конструкции

Конструкцию входной калитки из металла необходимо крепить на профильные трубы 60х60х3 мм, которые вкапываются на глубину 1 м. Разметьте участок и места крепления опор. Отрежьте болгаркой требуемый размер столба плюс 1 метр.

Чертеж распашных ворот с дополнительной калиткой

Выкопайте ямы под опоры. Ширина опор обязана быть больше сечения профтрубы на 15 сантиметров. После этого замешайте цементный раствор. Вставьте столб, засыпьте слоем мелкого гравия (около 20 сантиметров), утрамбуйте, затем яму нужно полностью залить раствором. В основе каркаса находится металлический профиль – уголок или квадратная профтруба 55х55х3 мм. Из трубы собирают раму с помощью сварки.

Схема монтажа

С учетом созданного эскиза каркаса обрежьте из длинного профиля необходимые по размеру заготовки. Выложите на столе детали, соедините с помощью сварочного аппарата. Для лучшей жесткости каркаса закрепите поперечные распорки. Раму нужно сваривать точечным методом. Это позволит сэкономить время для сборки конструкции.

Схема создания каркаса

Последний этап – крепление профлиста к каркасу двери. Вырежьте полотно двери необходимого размера. На участках среза удалите заусенцы. Зафиксируйте вырезанный лист. Соединение профнастила с каркасом калитки выполняется сваркой методом сплошного шва.

Изделие обрабатывают антикоррозийным составом, после чего красят. Закрепите петли, врежьте замок в полотно двери. Если решили декорировать изделие с помощью ковки, это нужно сделать перед покраской.

Гармония с ковкой

На видео представлена подробная инструкция с пояснениями по монтажу металлической калитки.

Материал

Наиболее распространенными материалами для изготовления дачных калиток являются дерево, металл, профнастил.

Если вы решили изготовить калитку из дерева, то имеете возможность значительно сэкономить на материалах, не прибегая при этом к помощи специалистов. Натуральность и экологичность дерева позволяет ему прекрасно вписаться в любой стиль. Еще один плюс – не нужно использовать дорогостоящую технику для монтажа, а само изготовление не займет много времени.

Основой железной калитки является металлопрофиль. Рама изготавливается из стальной профтрубы, которую сваривают под нужный размер калитки. Вес такой дверцы будет приличный – около 20 кг, если считать только раму. Заполнять ее можно любым материалом – от обрезков пластиковой вагонки до роллетов.

Очень красиво выглядят кованые калитки. Их изящество и воздушность достигаются при помощи ажурного плетения, металлических завитков, цветов, фигурок, выполненных руками опытного мастера. Как правило, кованые изделия окрашены в черный цвет, который сочетается со всеми оттенками. Верхнюю часть делают фигурной: полукруг, пики, декоративные вставки. Над проемом иногда устанавливают дополнительно кованый козырек.

Само собой, что ручная ковка стоит совсем недешево. Однако многие кузнецы изготавливают отдельные элементы декора. Вот их под силу приобрести каждому хозяину и украсить дверь из сплошного листа художественной филигранью.

Сейчас очень популярны дачные калитки из профнастила. Они не настолько изящны, как кованые, но при этом смотрятся значительно привлекательнее многих деревянных конструкций. Такой материал более долговечный и дольше сохраняет первоначальный внешний вид.

Ценовая категория этих изделий располагается между деревянными и коваными, что также влияет на выбор именно таких калиток. Вес конструкции меньше, чем у металлической, поэтому это еще одно преимущество для монтажа и эксплуатации таких моделей.

Металлический штакетник также весьма популярный материал для изготовления калиток. Для оригинальности конструкции используют разноуровневые заготовки, нестандартную фурнитуру, декоративные элементы.

Говоря о нержавеющей стали, отметим, что такие конструкции зачастую ориентированы на общий стиль и могут быть изготовлены из сварной сетки, профтруб или профилированного листа. Поскольку вес такой калитки значителен, опорные столбы обязательно производятся из того же металла, чтобы равномерно распределить давление по периметру.

Не столь красивы, зато дешевы и элементарны в монтаже калитки из сетки (рабицы). Минимальные затраты на их изготовление, высокая ремонтопригодность и возможность сразу охватить взглядом пространство крайне удобны для хозяйственных нужд. Именно поэтому такие ограждения ставят на хоздворы, птичники и так далее.
