Как установить флеш мастер на крыше

Типы и виды воздуховодов

Для движения воздуха используют общепринятые системы вентиляции. Другими словами, это обычные трубы. Их различают по материалу производства, жесткости и по представленной форме.

Материал, из которого изготавливается канал-лист из металла. Их различают по характеристикам и применимы в разных ситуациях:

  1. Тонкие листы 05-1,0мм подойдут для воздушных направлений с относительно холодным потоком до 80 градусов и не более 60% влажности. В таком случае подойдет холоднокатаная оцинкованная сталь.
  2. Листы в диапазоне 1,5-2,0мм применимы для больших температурных потоков и показателей влажности. Здесь применимы листы из стали углеродистой и нержавейки.
  3. В зданиях, где есть присутствие газов и паров применяют вентиляционные системы из металлопласта, алюминиевых соединений. Защитный слой конструкции обеспечит нужную защиту.
  4. В быту применяются вентиляции из полипропилена, стеклоткани.

Жесткость — это показатель, помощью которого все воздуховоды различает на:

  1. Гибкие, которые в свою очередь бывают каркасные и бескаркасные. Они представляют собой гофрированный рукав. Они применяются для коротких воздушных систем. Прекрасно заменяют угловые отводы. Они растягиваются и сжимаются много раз. Спираль из стали покрыта синтетическим материалом и алюминиевой лентой. Они не теряют свои свойства.
  2. Полужесткие немного плотнее. В их основе лежит двухстороннее алюминиевое покрытие с прослойкой из минеральной ваты изнутри. Также присутствует проволочный каркас. К полужестким системам относится труба из штрипса алюминиевого. Ее растянуть можно будет только один раз. Она прекрасно подойдет в системах отведения дыма, выдерживает 700 градусов.
  3. Жесткие вентиляционные каналы применимы в производственных помещениях. Они прочны и надежны. Бывают как спирально-навивными, так и прямошовными. Герметичность стыков обеспечивается на высшем уровне.

Формы вентиляций в основном монтируются округлых и квадратных типов. В иных случаях устанавливают плоские системы. Они применимы только из-за особенности помещений в доме. В практике можно встретить прямоугольные и овальные каналы. Система круглой формы по себестоимости дешевле квадратной. Она значительно легче и отличается своей гибкостью. Легкая установка, тихая работа и герметичность – выбор большинства заказчиков. Прямоугольные трубы используют для экономии пространства, в маленьких помещениях – удачный вариант.

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

  • уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
  • обычный силиконовый герметик, который предназначен для наружных работ;
  • самоклеящаяся лента для герметизации стыков;
  • шуруповерт;
  • кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

  1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
  2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
  3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
  4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
  5. Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
  6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

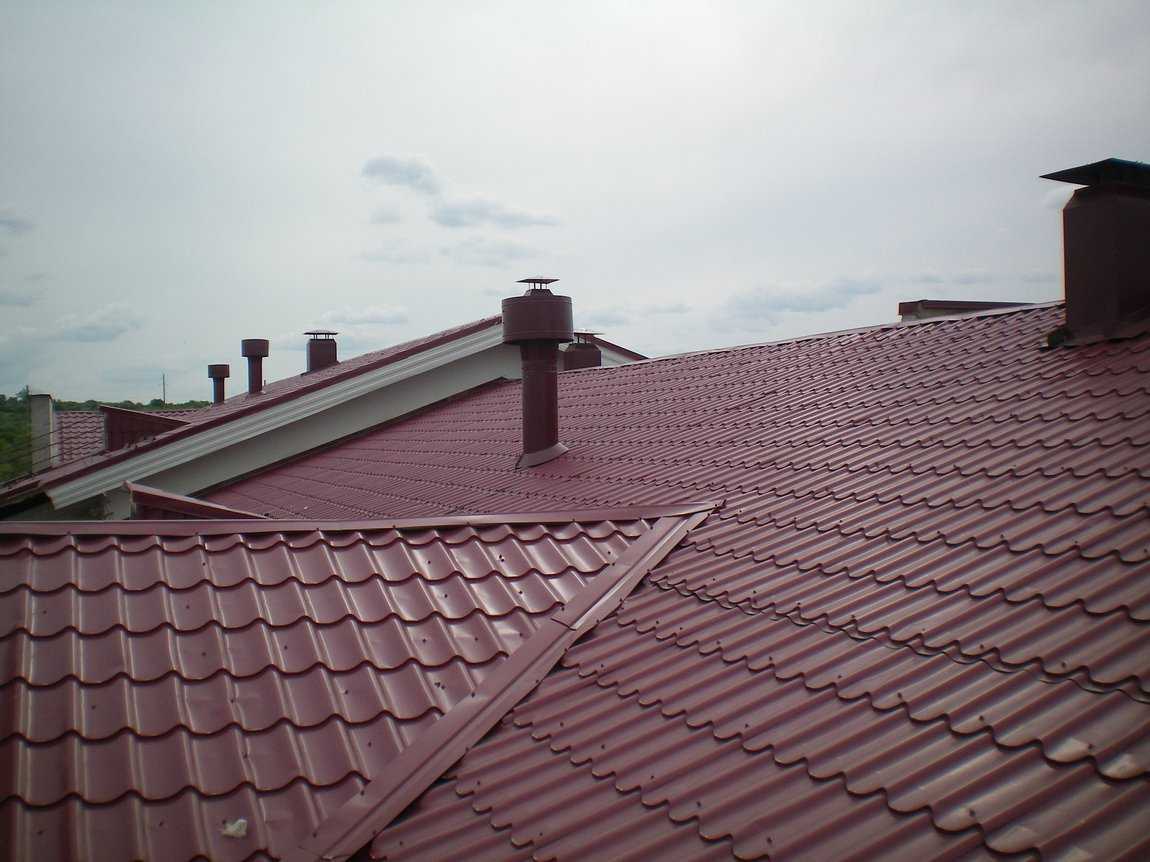

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Сборка

Установка мастера флеш происходит следующим образом.

Сначала отрезают верхнюю часть так, чтобы диаметр получившейся детали оказался менее дымоходной трубы приблизительно на одну пятую. За счет этого будет обеспечиваться плотное прилегание. Получившуюся конструкцию надевают на трубу основанием книзу и передвигают ее вдоль трубы до тех пор, пока не достигнут прилегания к крыше. Осуществляя монтаж мастер флеш на профнастил и металлочерепицу, лучше использовать резиновую проходку.

Следующим этапом станет закрепление получившейся конструкции с помощью герметика. В самом конце следует прикрутить ее на крышу с помощью саморезов.

При монтаже мастер флеш существует несколько хитростей.

В целях облегчения продевания трубы через крызу, покройте их мыльным раствором

Это облегчит протягивание. Если не удалось сразу удачно вырезать отверстие в мастер флэш, можно попробовать его использовать, герметично охватив хомутиком

Покупая герметик для мастер флеш, обратите внимание, чтобы он был обязательно устойчив к воздействию влаги. Саморезов не должно быть слишком много, так как в любом случае герметик когда-то начнет пропускать влагу, и тогда она будет просачиваться через отверстия

Старайтесь не вкручивать саморезы в углубления в кровельном материале, так как именно по ним стекают осадки. При установке мастер флеш на конек для дымохода, поместите его верхушку под нащельник.

Есть некоторые особенности, которые нужно знать до того, как установить мастер флеш на металлочерепицу. И другие кровельные материалы, которые монтируются с нахлестами одного листа на другой. Выполняя монтаж в этом случае, нужно верхнюю часть крызы подвести под ближайший соседний лист. Выполнив такой маневр, вы добьетесь свободного стока жидкости независимо от герметичности соединения проходки. Таким образом можно увеличить срок службы соединения.

В случае использования дымохода без утепления, а также котлов, работающих на твёрдом топливе, температуры могут достигать 600 º, что может привести к выходу из строя крызы. Как установить мастер в таком случае? Нужно подобрать трубу, чей размер бут превышать диаметр дымохода примерно на 10-12 см. Длина ее должна быть до 50 см. либо можно использовать обычный оцинкованный металл. В месте, где дымоход проходит через крышу, его нужно укрыть базальтом, а поверху надеть подобранную гильзу. Устанавливается мастер флеш, размеры соответствуют используемой гильзе. Открытый участок утеплителя наверху закрывается окапником, который выполняется из оцинкованной стали. Прикрепить его можно с помощью хомута.

Монтаж крызы с застежкой производится по следующей схеме. Верхушка конуса также обрезается с соблюдением размера на 20 % меньшего, чем у трубы. Затем удаляется застежка с замка. Манжетой оборачивается труба, ее стороны соединяются. Затем застежка возвращается на свое место, зубцы поджимаются. Затем на соответствующий участок крыши наносится герметик. Затем им обрабатываются застежка и все места, которые требуется изолировать.

Завершив монтаж, установите тарелку, придав таким образом законченный вид конструкции.

Таким образом, установку мастер флеш своими руками совершенно несложно выполнить даже начинающему неопытному строителю. Ведь все нужные для него инструменты легко найти во многих строительных магазинах или даже изготовить собственноручно. Это не потребует от мастера особых временных или материальных затрат. При этом установка такого устройства надежно защитит кровлю от попадания осадков, которые в противном случае могли бы привести к возникновению неприятных последствий.

Плюсы и минусы

Мастер флеш обладает рядом преимуществ:

  1. Легкость монтажа. Действительно, здесь не нужно обладать профессиональными знаниями, это приспособление можно монтировать самостоятельно.
  2. Доступная цена.
  3. Прочность и стойкость к высоким температурам. Мастер флеш изготавливается из эластичных материалов, что придает ему прочность. К тому же было сказано, что силиконовые образцы выдерживают температуру до 300 градусов.
  4. Герметичность. Конус крызы плотно обхватывает дымоход, закрывая при этом отверстие герметично.
  5. Гибкость. Благодаря этому качеству, крызу можно монтировать на любой тип крыши (скатная, прямая и др.), независимо от типа кровельного материала (черепица, металлочерепица, профнастил, шифер и др.).

УП с регулируемым клапаном

В отличие от УП, монтируемых в железобетонных стаканах, и крепящихся анкерами, на крыше с металлической конструкцией стаканы должны быть металлическими. Кровельная проходка для вывода стандартных вентиляционных каналов, как правило, имеет прямоугольный УП. В случаях, когда здания имеют большие площади кровли и профнастила, места расположения вывода вентиляции должны быть рассчитаны на стадии создания проекта.

Узлы прохода через кровлю из металлочерепицы

Узел прохода с регулируемыми клапанами, служащий аэратором, также устанавливается в стаканах, и расчет следует проводить с учетом следующих параметров:

  • Угол наклона фальцевой крыши.
  • Дистанция от места установки до конька.
  • Толщина кровли и профнастил.
  • Материал изготовления кровли.
  • Параметры подкровельных помещений.

Вентиляционные узлы прохода с аэратором

Такие механизмы работают как хорошие аэраторы и зачастую имеют ручное управление, а переключатель режимов имеет два положения — «закрыто», «открыто». Конструкция подобного УП включает в себя следующие элементы:

  • портяное полотно;
  • трос управления;
  • противовесы;
  • управляющий сектор.

Схема узла прохода с утепленным клапаном

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

  • Расстояния от самой высокой точки — конька до вентиляционной трубы;
  • Особенностей конструкции крыши;
  • Предписанных требований противопожарной защиты;
  • Диаметра вентканала;
  • Организации вентиляции и дымоотведения.

Установка уплотнителя

На гибкой основе

На металлических крышах используют манжеты с гибкой основой. Сама установка выглядит так:

  • Определяем место среза. Не стоит забывать, что диаметр среза будет меньше на 20 процентов меньше чем дымоход;
  • Чтобы срезаемая часть была ровной, найдите кровельные ножницы;
  • Трубу дымохода намыливаем мылом, или смачиваем водой. Это делают для легкого надевания манжеты;
  • Монтаж сделали, далее чертим линии по краям основы;
  • Приподнимаем уплотнитель, наносим клеевой состав;
  • Прижимаем;
  • Наносим герметик там где нужно.

Если с края уплотнителя присутствуют металлические полоски, то монтаж происходит аналогично монтажу мягкой оснастки. Добавляются следующие пункты. До установки, базовое покрытие надо профилировать, чтобы оно хорошо прилипало к крыше. Для работы понадобятся саморезы шестигранной формы. На низ профиля завинчивают крепления.

Специальная конструкция уплотнения для кровли с технологическим разрывом нужны тогда, когда нет возможности насадить манжет на дымоход. Их часто используют при ремонтных работах со старыми дымоходами.

Установка будет такой:

  • Крепкими ножницами срезаем верхний конус менее чем на 20% от размера сечения дымохода.
  • Отвернуть затвор, обмотать трубу.
  • Совместить разрыв уплотнения, затворить замочную систему.
  • Поднять края основания, для нанесения уплотнителя силиконового на кровлю.
  • Прижать с усилием все, намазать клеевой раствор на нужные участки, замочную систему.

Для кровли из черепицы, или шиферной делают уплотнители с фланцем из свинца, алюмния. Конусную систему так же срезают. Это делают с целью хорошего прилипания остатка конуса к дымоходу.

Монтаж мастер флеш на профнастил выполняется так же, как монтаж на кровлю из черепицы.

При монтаже помним про следующие рекомендации:

  • Чтобы уплотнитель легко проходил в трубе, нужно покрыть трубу средством, которое поддержит скольжение.
  • Если ошиблись с вырезанием отверстия на конусе, ну нужно выкидывать элемент.
  • Берем водостойкий герметик, для герметизации. Поверх герметика прикрутим саморезы. Когда пройдет время, герметик хуже будет справляться со своими обязанностями. В работу вступят саморезы. Но, не нужно завинчивать много саморезов. Большое количество отверстий под саморезы увеличивает вероятность попадания влаги внутрь.
  • Когда ставим кризу на коньке, ее верх нужно подстелить под нащельник конька.
  • Если скатное покрытие не является однородным, с нахлестами, нужно подвинуть верх уплотнителя под соседнюю часть. Это действие способствует непрерывному стоку воды, не обращая внимания на то, насколько качественно сделана герметизация кровли. Это обеспечит долгую, непрерывную эксплуатацию.
  • Монтаж мастер флеш на профнастил производится аналогично черепичной кровле.

Кровельная проходка мастер флеш совместима со всеми типами кровли. Хорошо сочетается с рифлеными поверхностями кровли. Изготовлена из термо силикона, резины EPDM (вулканизированной). Огромный выбор вариантов использования: кабельные каналы, каналы, вентиляционные трубы, трубы дымоходов.

Кровля надежно защищена от воды, снега. Гарантированная теплостойкость вулканизированной резины EPDM: 185С

На гибкой основе

Уплотнители, с гибкой основой используются на кровлях из металла.

  • Необходимо выбрать место для среза. Нельзя забывать, что оно должно быть уже диаметра дымохода на 20 процентов.
  • Для этого нужны кровельные ножницы. Постарайтесь, чтобы срезаемая часть была ровной.
  • Поверхность дымохода необходимо увлажнить. Затем, натянуть уплотнитель на трубу.
  • После установки на крышу нужно начертить линию по краям основания.
  • Приподняв уплотнитель, наносится клеящее средство.
  • Прижать.
  • Нанести герметик во все необходимые места.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

  • воздушного обмена в мансардном или чердачном помещении дома;
  • монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
  • подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

  • угол ската крыши;
  • вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
  • тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

  • не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
  • конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
  • для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
  • в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Монтаж выхода МП MAXI на металлочерепицу

МП MAXI 110-125 устанавливается на металлочерепицу при обустройстве подкровельной вентиляции либо выхода вытяжки. Общая высота элемента — 77 см, высота над поверхностью крыши — 50 см. Материал изготовления — ударопрочный полистирол.

Особенности:

Цельная конструкция, колпак уже собран и установлен, форма фланца соответствует геометрии профиля металлочерепицы, что упрощает и ускоряет монтаж.

На основании — качественный уплотнитель для надежной защиты стыка с материалом кровли.

Внешний размер увеличен, что дополнительно повышает прочность элемента, защищает его от повреждений при сходе льда, снежных масс в больших количествах.

Порядок установки:

  • выход размещают на уровне воздуховода, очерчивают контур его основания и выполняют отверстие в материале кровли;
  • крепление элемента выполняют на саморезы. Если на основании нет уплотнителя, дополнительно на стык наносят герметик;
  • труба выравнивается, устанавливается вертикально путем прокручивания нижней части по своей оси. Возможна установка на скатах с углом наклона 30-60°;
  • изолированная труба соединяется с воздуховодом без переходного элемента. Если он необходим, используют гофрированную трубу;
  • участки, на котором воздуховод проходит через слои паро- и гидроизоляции, проклеивают самоклеящимися лентами.

На крыши с покрытием из профлиста МП-20, С-21, НС-35 МП MAXI устанавливается так же.

Комплектация:

  • труба;
  • проходной элемент со смонтированным колпаком;
  • адаптер диаметра 125-110.

Изолированная труба

Используется при соединении с воздуховодами:

  • утеплена по всей длине;
  • комплектуется переходником 125-110 мм, позволяет использовать трубы, воздуховоды разных диаметров;
  • является простой в установке;
  • разработана для использования в сложных климатических условиях.

Кол-во блоков: 23 | Общее кол-во символов: 24973Количество использованных доноров: 6Информация по каждому донору:

Понятие и типы

Устройство прохода трубы вентиляции – это участок на площади крыши, где воздушная труба выводится наружу. При установке приходится нарушать опорные элементы крыши, кровельный материал. Поэтому следует обеспечить надежное ограждение от воздействия воды.

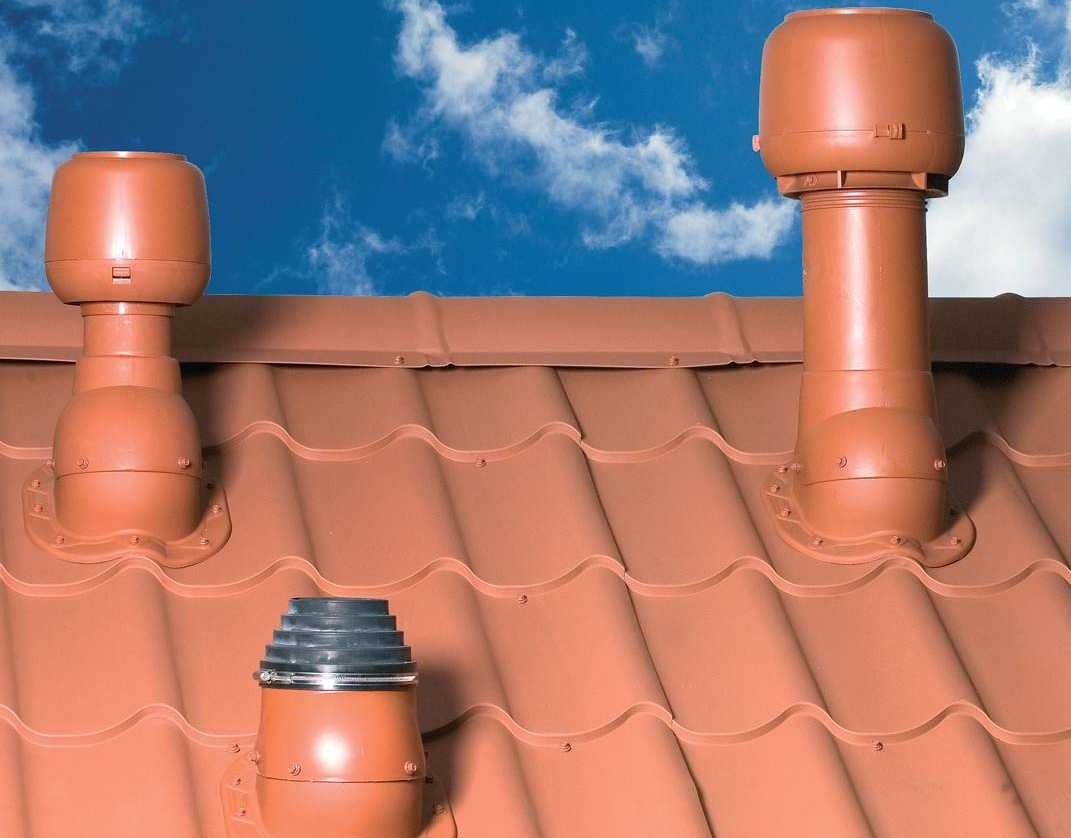

Вентиляционные выходы Vilpe

Относительно структуры крыши и имеющейся разновидности вентсистемы отверстия для труб возможно сделать в разной форме:

  • квадратные;
  • овальные;
  • круглые;
  • прямоугольные.

Можно разнообразить этот список другими геометрическими типами.

Участок прохода предполагает употребление проходок для отвода труб. Они классифицируются на разные

  • Клапанного или бесклапанного вида. Приспособление с клапаном имеет заслонку, отвечающую за закрытие отвода. Клапанные приспособления находят применение на крышах помещений, для которых характерно непостоянство работы вентиляции. Бесклапанные устройства размещаются на крышах частных владений. Они гораздо дешевле.
  • С утеплением или без утепления. Приспособления с утеплением характеризуются наличием термоизоляционного слоя, который может быть выполнен из стекловаты или базальта. Этот слой позволяет уменьшить разность температур с внутренней и внешней стороны помещения, что сказывается на снижении конденсата. Утепленные проходки применяются в том случае, если требуется выставить воздушный канал на далеком расстоянии от конька. Неутепленный вид употребляется для областей с умеренным климатом и для вентсистем, предполагающих размещение недалеко от конька.
  • Автоматические и механические. Эти устройства отличаются между собой типом управления. Механические подразумевают оснащение тросом для выполнения регулировки движения воздуха. Автоматические проходки работаю под управлением контроллеров электронного типа.

Узел прохода вентиляции имеет другую схему обустройства при сравнении с трубой для отвода дыма. Для оборудования дымохода надо обеспечить вокруг трубы присутствие материалов, не подвергающихся горению. Это связано с тем, что в трубе величина температуры достигает около 800°С. Труба вентиляции не подразумевает обустройство огнезащитными материалами вследствие того, что температура внутри трубы примерно такая, как в помещении.

Виды крыз и область их применения

Существуют следующие виды крыз:

  • коньковый;
  • односкатная конструкция;
  • декильная;
  • бездекильная;
  • универсальная.

Давайте рассмотрим некоторые из них подробнее.

Коньковый. Он используется при монтажных работах и установке с выходом наружу сквозь крышу через конёк. Данный вариант изоляции даёт возможность монтажа над крышей с выступом всего на 500-600 мм

Важно, что при этом, не нарушаются правила ветрового подпора

Нет смысла говорить об установке. На фотографии чётко обозначены рабочие элементы. О возможностях монтажа лучше просмотреть видеоматериал представленный специалистами на нашем сайте.
