Как проверить строительный уровень

Как работать с лазерным уровнем: видео и типы

Существует несколько видов уровней, и работа с каждым немного отличается. Статические строительные уровни – кросслайнеры или мультипризменные построители – наиболее распространенный вид прибора, он используется для работ небольшого или среднего объема, и способен спроецировать как пересекающиеся линии, так и выделить определенные точки – отвес или зенит.

Ротационные построители линий – нивелир или многопризменные приборы. Принцип работы – они показывают, как горизонтальную, так и вертикальную плоскость, поэтому может обозначать линии согласно всего периметра помещения. Это наиболее дорогостоящий прибор, и он используется для строительства крупных масштабов, а также создания ландшафтного дизайна. Плюсы – возможность проецирования на 360 градусов, продолжительная дальность луча, функция самовыравнивания, низкая погрешность

Минусов в современных моделях практически не существует, единственное – с ним нужно работать осторожно, в специальных защитных очках и смотреть, чтобы луч не попал в глаза животных или людей

Статические построители осей – точечные лазеры или указатели – это наиболее простой вариант прибора, он способен спроецировать только одну точку на любой плоскости, используют его чаще всего в бытовых целях – для оклейки обоев, размещения полок или картин. Плюсом этого инструмента является его высокая дальность луча – до 30 метров. Среди минусов – если необходимо сделать большое количество работы и измерять много поверхностей, то его нужно будет постоянно поворачивать в требуемую сторону, также возможен высокий процент погрешности – даже незначительное отклонение способно сделать неправильные параметры и вся разметка будет проведена с ошибкой.

К каждому прибору должна прилагаться подробная инструкция, в которой указаны этапы сборки инструмента, что входит в его комплектацию и как приводить его в рабочее положение

Также необходимо внимательно прочитать меры предосторожности, чтобы избежать несчастного случая

Если прибор имеет аккумулятор, его нужно правильно и полностью зарядить, если батарейки – установить. Затем нужно проверить исправность уровня, включив его – появление луча свидетельствует о его нормальной работе.

Специалисты дают ряд советов, помогающих не допускать ошибки в работе с лазерным уровнем:

  1. На преграде луча после установки не должно быть никаких посторонних предметов, иначе будет искривление линии.
  2. Расстояние нужно применять наиболее оптимальное, для каждого вида приборов оно индивидуально, поэтому необходимо следовать прилагаемой инструкции. Если уменьшить расстояние, то показатель будет более точный, а для работы на дальнем расстоянии необходимо использовать специальный приемник лучей, идущий в комплекте или покупая его отдельно.
  3. При работе с уровнем, его обязательно устанавливают на ровную поверхность или штатив. Нельзя чтобы лазер колебался, ведь тогда получатся неточные данные, и их нужно будет заново выставить.
  4. Для точного выравнивания прибора в некоторых моделях есть встроенный горизонтальный пузырьковый уровень, с помощью которого он устанавливается, а в более дорогих лазерных уровнях – подается сигнал, если он прекращается, тогда произошла точная проверка и установка, он готов к использованию.
  5. Во время работы с прибором необходимо предупредить людей и убрать животных с места проведения ремонта, ведь луч лазера, попадая в глаза способен нанести травму сетчатке.

При соблюдении всех рекомендаций, можно пользоваться прибором, данные будут точные и позволят значительно облегчить все строительные работы.

Особенности работы с уровнем

Определение маяков может потребоваться в разных ситуациях, не только для выравнивания чернового пола. Поэтому нужно ориентироваться в правилах работы с уровнем при различных условиях: уметь правильно установить, настроить и проверить результаты.

Как выравнивается вертикальная поверхность?

С целью получения ровных стен установка и настройка аппарата производится так, чтобы на выходе получилась проекция луча в вертикальной плоскости. Желательно работать с несколькими контрольными метками, что позволит проверить качество поверхности. Останется лишь определить наиболее высокую точку.

Крестовая проекция лучей

Этот способ отлично подходит для реализации технологии укладки керамической плитки. Чтобы в результате получить пересечение двух линий под прямым углом, нужно одновременно использовать два луча: в вертикальной и горизонтальной плоскостях. На поверхности стен в центральной точке крестовой проекции будет установлена плитка.

Плоскости под наклоном

В данном случае прибор на штативе закрепляется под нужным углом. Если функционалом предусмотрено самовыравнивание, то его рекомендуется отключить. Результатом будет лазерный луч, который проецируется на поверхность под углом.

Горизонтальная линия (монтаж плинтуса, наклейка обоев и элементов декора)

Прямую линию большой протяженности обычно сложно выдерживать при выполнении отделочных работ вручную. В этом случае также подойдет нивелир. Однако в настройках выбирается один луч, который передает проекцию в горизонтальной плоскости. При этом нередко требуются специальные инструменты, в частности рейка. Ее используют для нанесения параллельной лазерной проекции линии.

Изменение конфигурации помещения, перепланировка

В данном случае задействуют два режима работы – одновременно в разных плоскостях. Если нужно перенести перегородку, достаточно расположить уровень для определения маяков, а затем проверить степень искривления поверхностей. После этого можно приступать к возведению новых стен.

Расположение предметов мебели

Работать с нивелиром в данном случае нужно аналогичным образом, что и в случае с плиткой. Задействуют сразу две проекции, в центральной точке крестовины устанавливают угловой участок полки, шкафчика и пр. Используя измерительные инструменты, можно за один цикл работы уровня закрепить несколько предметов мебели.

Готовим к работе

Подготовка к работе

Для оптимальной работы прибора необходимо учесть некоторые нюансы, о которых вам нужно обязательно знать:

Лазерный луч не должен натыкаться на лишние предметы. Это, как вы понимаете, приведет к тому, что спроецированную линию вы попросту не увидите.
Лазерный прибор должен находиться от объекта не дальше того максимального расстояния, которое указано в инструкции. Стоит сказать, что степень погрешности будет снижаться по мере того, как вы приближаете прибор к измеряемой плоскости

Следовательно, важно прибор ставить как можно ближе. Может, конечно, возникнуть необходимость спроецировать луч на более отдаленный объект. В таком случае можно дополнительно приобрести специальный приемник (если не предусмотрен в комплекте) для лазерных нивелиров, который способен сделать лазерный луч более мощным.
Позаботьтесь о том, чтобы прибор был установлен на ровной поверхности

Это может быть, например, стол. Закрепив его на штативе или специальном держателе, обеспечьте полную неподвижность лазерного нивелира, что позволит свести к минимуму погрешности при измерении.
Перед тем как начать работу с лазерным уровнем, нужно обязательно его выровнять по отношению к горизонтальной плоскости. В этом случае используем вмонтированный в прибор пузырьковый уровень. В некоторых моделях есть такая функция, когда прибор сам может себя выровнять. То, что он стоит неровно, вы поймете, когда нивелир начнет подавать соответствующий сигнал, означающий, что есть небольшой перекос. Если сигнал прекратится, значит, все нормально. Однако не стоит думать, что прибор настолько умный, и может обойтись без вас. При незначительном отклонении: 10–15о лазерный уровень еще справится, но при большей погрешности его придется корректировать вручную.
Не стоит забывать о том, что излучение от прибора может травмировать глаза. Поэтому обязательно побеспокойтесь о том, чтобы о необходимости соблюдения мер безопасности были предупреждены все, кто в этот момент находится в помещении. Ни в коем случае не допускайте, чтобы рядом с работающим прибором находились дети или животные, да и сами не забывайте о возможности получения травмы.

В таком случае можно дополнительно приобрести специальный приемник (если не предусмотрен в комплекте) для лазерных нивелиров, который способен сделать лазерный луч более мощным.
Позаботьтесь о том, чтобы прибор был установлен на ровной поверхности. Это может быть, например, стол. Закрепив его на штативе или специальном держателе, обеспечьте полную неподвижность лазерного нивелира, что позволит свести к минимуму погрешности при измерении.
Перед тем как начать работу с лазерным уровнем, нужно обязательно его выровнять по отношению к горизонтальной плоскости. В этом случае используем вмонтированный в прибор пузырьковый уровень. В некоторых моделях есть такая функция, когда прибор сам может себя выровнять. То, что он стоит неровно, вы поймете, когда нивелир начнет подавать соответствующий сигнал, означающий, что есть небольшой перекос. Если сигнал прекратится, значит, все нормально. Однако не стоит думать, что прибор настолько умный, и может обойтись без вас. При незначительном отклонении: 10–15о лазерный уровень еще справится, но при большей погрешности его придется корректировать вручную.
Не стоит забывать о том, что излучение от прибора может травмировать глаза. Поэтому обязательно побеспокойтесь о том, чтобы о необходимости соблюдения мер безопасности были предупреждены все, кто в этот момент находится в помещении. Ни в коем случае не допускайте, чтобы рядом с работающим прибором находились дети или животные, да и сами не забывайте о возможности получения травмы.

Работа с лазерным уровнем

После такой подготовки можно пользоваться прибором.

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

  • Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
  • Развернуть прибор к противоположной стене и сделать отметку на ней.
  • Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
  • Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

  • установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
  • навести на тестовый объект правый край лазерного сектора, и сделать отметку;
  • повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

  • d – абсолютная погрешность, полученная при измерениях;
  • l – расстояние от дальномера (вершины сектора) до объекта;
  • ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

  • Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
  • Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
  • Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
  • Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Подготовка лазерного уровня к работе

Лазерный уровень позволяет провести измерения и нанести разметку в пространстве с максимальной точностью. Кроме того, он работает очень быстро, от включения прибора до получения результатов проходит всего пара минут.

Пользоваться лазерным нивелиром несложно. Но еще до калибровки и настройки приспособления необходимо выполнить несколько предварительных требований:

  1. Лазерный уровень должен стоять максимально ровно. Обычно его располагают на штативе или специальном держателе, но можно пристроить прибор также на стол или на пол. Главное, чтобы под приспособлением не было резких перепадов высоты, а поверхность бы не шаталась и не вибрировала.
  2. Расстояние от лазерного уровня до нужного объекта или точки в пространстве не должно превышать максимально разрешенного. Перед использованием нивелира стоит прочитать инструкцию, обычно в ней указана нужная информация, а также советы по калибровке и настройке. Если уровень окажется от плоскости дальше, чем нужно, то лазерная линия может не отразиться на поверхности, либо прибор покажет большую погрешность.
  3. Ставить нивелир нужно так, чтобы на пути луча не находилось препятствий. Исключение составляют ситуации, когда лазер нужен именно для того, чтобы выставить по нему маяки. В остальных случаях линия должна свободно проходить через пространство до определенной точки или плоскости.
  4. При использовании уровня желательно еще до его калибровки и настройки удалить из помещения всех посторонних — и людей, и животных.

Некоторые модели лазерных уровней сообщают о своем неровном положении звуковым сигналом

Перед включением агрегата нужно провести его первичную настройку и калибровку. Для этого прибор ставят на выбранную поверхность и оценивают показания пузырькового уровня на корпусе. Если капелька в капсуле расположена неровно, нивелир необходимо поправить в пространстве.

Как пользоваться уровнем с лазерным лучом?

Прежде, чем приступить к работе, нужно сперва настроить лазерный нивелир. Все указания, касающиеся модели в вашем распоряжении, содержатся в инструкции к устройству. Поэтому, не поленитесь, прочтите все сопровождающие материалы по эксплуатации внимательно, и тогда часть вопросов о том, как работать с лазерным уровнем, отпадет сама собой. Перед тем, как приступить к выравниванию поверхности стен, пола или потолка, необходимо перво-наперво убедиться, что сам нивелир занимает горизонтальное положение.

Нужно выбрать вид проецируемого луча. Он может быть или только вертикальным, или только горизонтальным, или сразу в двух направлениях. Можно еще воспользоваться, если она предусмотрена, функцией включения лазерных точек. Специалисты рекомендуют не включать сразу все функции, если они вам не понадобятся для конкретного вида работ, поскольку это сбережет ресурсы для автономной работы. И, кстати, о ресурсах следует позаботиться заблаговременно: имеется в виду необходимое количество батареек или заряженных аккумуляторов.

Итак, если вам необходимо выяснить, насколько ровна ваша стена, то, прежде всего, следует направить луч устройства вдоль её поверхности. Определите для себя несколько так называемых контрольных точек и замерьте в них самой обычной линейкой или рулеткой расстояние от стены до луча. Для начала оклейки обоями необходимо выстроить идеальную вертикальную линию, в этом случае устройство тоже придет вам на помощь. Также подсобит новомодный уровень точно рассчитать толщину заливки стяжки для пола, четкую плоскость при выкладывании кафельной плитки, при установке мебели и прочих работах. В этом случае его луч направляют вдоль необходимой для выравнивания горизонтальной поверхности.

При пользовании лазерным нивелиром не следует забывать и о технике безопасности. В уже упомянутой инструкции к устройству, безусловно, будет написано о том, что нужно помнить о негативном влиянии лучей на глаза, поэтому отнеситесь к этому серьезно и не направляйте на человека устройство! В комплекте к уровню, скорее всего, будут входить специальные очки, призванные уберечь ваши глаза. Однако, если конкретно в вашем случае их нет, то следует потратить время и деньги на то, чтобы приобрести эту защиту.

На фото – трехплоскостные лазерные уровни Bosch, stroysss.ru Фото работы с лазерным нивелиром, ammo1.livejournal.com На фото – лазерный уровень ADA, a-geo.com Фото как работает уровень лазерный Bosch GTL 3, redbay.ru На фото – портативный лазерный уровень, design-review.info

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

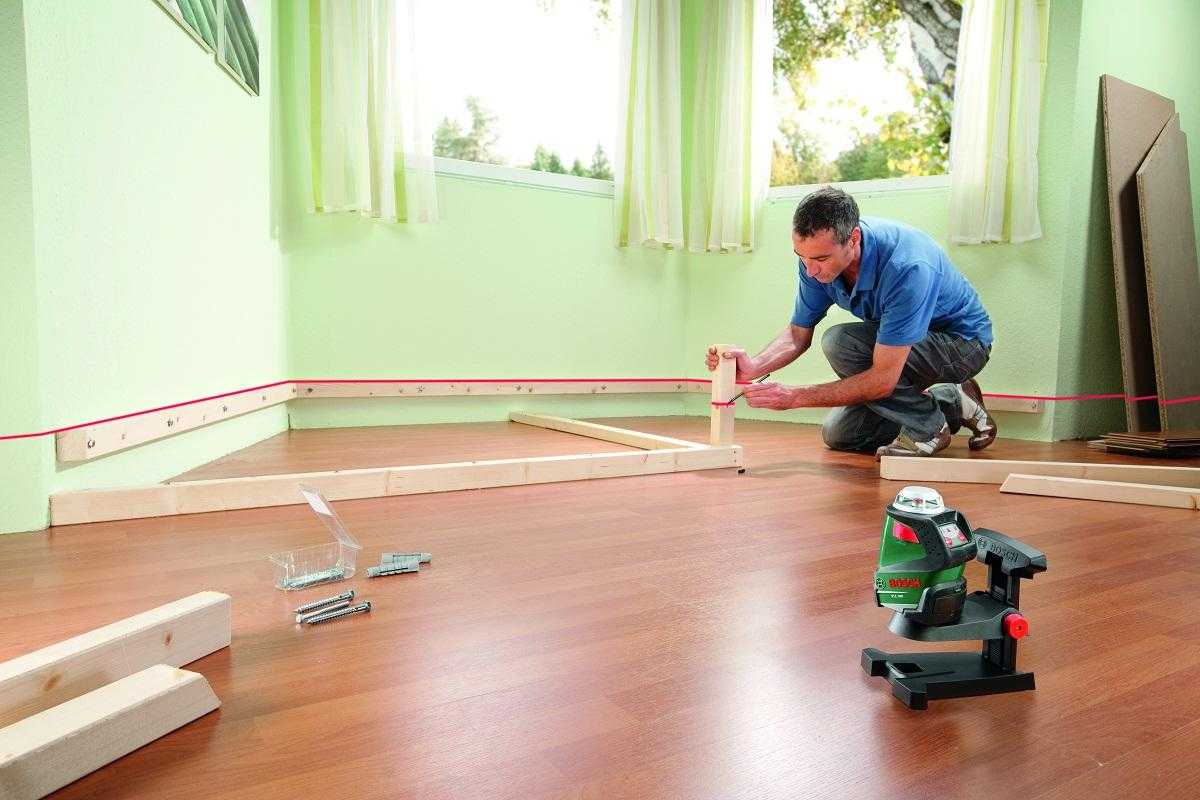

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить ровность стен?

При проведении ремонтных работ очень важной процедурой является проверка ровности настенной поверхности. Особенно в старых зданиях, в сталинках и хрущевках подобный фактор является очень актуальным, так в момент постройки данному вопросу не уделялось должного внимания

Наличие кривых стен, присутствие на них вмятин и бугров и других недочетов способны полностью испортить впечатление даже при самом шикарном ремонте. В нашей статье мы рассмотрим, как проверить ровность стен.

Как проверить ровность стен после штукатурки – Строительство и ремонт

При проведении ремонтных работ очень важной процедурой является проверка ровности настенной поверхности. Особенно в старых зданиях, в сталинках и хрущевках подобный фактор является очень актуальным, так в момент постройки данному вопросу не уделялось должного внимания

Особенно в старых зданиях, в сталинках и хрущевках подобный фактор является очень актуальным, так в момент постройки данному вопросу не уделялось должного внимания.

Наличие кривых стен, присутствие на них вмятин и бугров и других недочетов способны полностью испортить впечатление даже при самом шикарном ремонте. В нашей статье мы рассмотрим, как проверить ровность стен.

Ровность

Ровность стены после оштукатуривания проверяется правилом и лазерным нивелиром. Как измерять:

  1. Приложив правило горизонтально к стене, проверить отсутствие зазора между ним и поверхностью. Для измерения величины имеющегося зазора удобно использовать лазерный нивелир.
  2. Для определения ровности по вертикали необходимо включить на нивелире режим построения вертикальной оси. Сначала на поверхности вычерчивается вертикальная линия. Затем прибор прикладывается под углом 45 градусов к поверхности. Если лазерная линия прямая, то и сама поверхность ровная. При отклонении лазера от начерченной в сторону нивелира – на стене имеется наплыв штукатурки, при отклонении в сторону от прибора – вогнутость. Размер неровности соответствует расстоянию между начерченной линией и лазерной.

Контроль качества штукатурного раствора осуществляется на трёх этапах:

  • подготовительном;
  • в момент нанесения;
  • во время приёмки выполненных работ.

На подготовительном этапе внимание уделяют:

  • качеству приготовленного раствора;
  • влажности стен, температуре помещения;
  • чистоте поверхностей, на которые будет наноситься штукатурка;
  • грунтованию стен, подбору раствора для грунтования.

Нанесение любого вида штукатурного раствора (цементного или известково-цементного) может производиться в один или в несколько слоёв. Допустимое их количество оговорено производителем в инструкции к раствору.

Внимание

Лазерный уровень для пола: правила работы с прибором

Перед началом заливки необходимо сделать такие установки. Прибор устанавливается посредине помещения и включается уровень построения горизонтальных плоскостей. Сразу на стене будет отображаться линия, указывая будущую разметку.

Перед использованием лазерного уровня следует тщательно изучить инструкцию

С помощью линейки можно легко найти наиболее выступающую или утопающую часть помещения. Эти данные используются для определения уровня стяжки на полу. Зная требуемую высоту, производится установка маяков. Далее после окончания работы, можно с помощью прибора посмотреть правильно ли сделана стяжка и нет ли на ней неровностей, а если есть, то выровнять.
