Организация отопления дома и гаража своими руками котлами на отработке

Как сделать печку на отработке в гараж

Соорудить печку на отработанном масле для отопления гаража достаточно просто. Ниже представлено пошаговое руководство, которое поможет не сделать ошибку в процессе изготовления конструкции.

Использование печки на отработке обязывает соблюдать технику безопасности, что даст возможность избежать пожара

Печь на отработке из газового баллона

Баллон из-под природного газа можно использовать для изготовления печи на отработке. Изделие обладает приемлемой формой. Достаточно плотный металл позволяет применять прибор продолжительное время.

Печь, которая была изготовлена из стандартного баллона, способна отопить гараж площадью 80-85 кв. м. Конструкция позволяет не устанавливать турбо-горелку. Отработанное масло способно поступать в печь самотеком.

Для изготовления отопительного агрегата необходимо посетить магазин для приобретения:

  • газового баллона, объем которого достигает 50 л;
  • металлических листов для изготовления контейнера для отработанного масла;
  • дымоходной трубы (толщина стенок должна достигать 2-3 мм);
  • труб, которые понадобятся для устройства горелки;
  • уголков из стали.

Также стоит вооружиться сварочным аппаратом, дрелью, углошлифовальной машинкой, болгаркой, строительным уровнем.

Каждые 7-10 дней, следует проводить чистку емкости с отработкой, убирая нагар

Пошаговый процесс изготовления печки:

Первым делом необходимо приступить к подготовке газового баллона. Чтобы устранить неприятный аромат и избавиться от остатков газа, необходимо слить из емкости скопившийся конденсат. Баллон промыть водой. Процедуру проводят на улице.
Баллон устанавливают в вертикальном положении и заполняют полностью водой.
Чтобы добиться максимально ровного среза, необходимо проставить отметины в области верхней части емкости.
Верхушку баллона рекомендуется надрезать, используя болгарку. Из емкости начнет вытекать вода. Как только жидкость вытечет до уровня среза, можно приступать к полной срезке верха сосуда из металла.
Срезанную часть баллона можно использовать впоследствии в качестве крышки емкости. Нижнюю область металлического сосуда используют для обогрева комнаты. Воду полностью сливают из емкости.
К нижней части баллона приваривают ножки. С этой целью можно использовать уголки из стали.
Обрезанный металлический сосуд можно установить на ножки. Отступив 75 мм от верхней части, необходимо вырезать отверстие круглой формы, предназначенное для дымоотвода. Диаметр отверстия должен быть идентичным диаметру подготовленного для этих целей патрубка, длина которого достигает 40 см.
Патрубок устанавливают и приваривают к вырезанному отверстию

Важно, чтобы шов от сварки был герметичным и ровным.
К горизонтальной трубе необходимо приварить вертикальный участок, высота которого находится в пределах 350-400 см (с помощью отвода выполняется переход на вертикаль). Дымоходную трубу вывести на улицу.
В нижней области баллона вырезать отверстие квадратного типа, выполняющее функцию поддувала

На него установить дверцу, что даст возможность регулировать количество подаваемой воздушной массы.
Используя кусок трубы, высота которого достигает 80-100 мм, а диаметр не превышает 14 см, можно заняться изготовлением емкости для отработки, которую целесообразно установить на дно баллона. Данный патрубок заваривают в нижней части.
Из отрезка металла вырезать крышку. С этой целью по центру листа следует сделать отверстие, диаметр которого достигает 11 см. К нему можно приварить трубу идентичного размера. Второе отверстие необходимо вырезать ближе к крайней области окружности. К нему фиксируется крышка (подвижная). Через данное отверстие будет поступать отработанное масло и проводиться регулировка подачи воздуха.
В трубе, высота которой идентична размеру баллона, один кончик необходимо заварить заготовкой из металла круглой формы. Нижняя часть трубы должна привариваться в емкость для отработки. Очертания получившейся конструкции напоминает штангу.
После этого необходимо высверлить 5 рядов, каждый из которых содержит 7 отверстий (размер каждого равен 10 мм). Отверстия распределяют на 40 см высоты нижней области трубы. Конструкцию можно устанавливать во внутреннюю часть подготовленного баллона. Крышка, расположенная сверху, должна привариваться к стенкам.
Нижнюю емкость заполняют отработанным маслом. Печку можно перенести на улицу для проведения экспериментального включения. Если все пройдет успешно, можно устанавливать агрегат для отопления в гараже.

Металлический сосуд из-под газа можно использовать при изготовлении печки

Горелка Бабингтона

Горелка Бабингтона отличается от других печей на отработанном топливе. В конструкцию попадает воздух под давлением, разрывая масляную пленку. Тем самым происходит распыление горючей жидкости. Воздух соединяется с топливом, и в результате сгорания горючего материала образуется тепло. На схеме хорошо виден принцип работы печи данного типа.

Устройство горелки Бабингтона

Для изготовления горелки Бабингтона понадобятся: распылитель; баллон; насос; паяльная лампа; контейнер для сбора отработки; защита от брызг.

Горелка мало чем похожа на настоящую печь, но при этом эффективно нагревает помещение. Некоторые элементы печки необходимо будет собрать вручную. Изготовление частей горелки Бабингтона:

  1. Корпус печи делается из пустого газового баллона. Необходимо убрать воронку для залива.
  2. Далее следует сделать отверстия для труб на месте воронки. Отверстия высверливаются сверлом в виде спирали по внутренней части. Трубы необходимо присоединить к конструкции при помощи сварочного аппарата. На нижней части трубы следует сделать крепеж для присоединения распылителя.
  3. Форсунка, или же распылитель, необходима для захвата воздухом отработанного масла и облегчения процесса розжига. Распылитель лучше всего изготавливать при помощи токарного станка. Основа делается из стержня с гладким хвостовиком. При помощи форсунки можно будет закрепить шланг к подводу масла. Наполовину стержня необходимо сделать метрическую резьбу. Труба должна быть диаметром в 16 миллиметров. Необходимо высверлить отверстие по всей длине распылителя, которое будет стыковаться с поперечной деталью. Место стыковки форсунки и шланга желательно защитить от воспламенения при помощи стального экрана.
  4. Чтобы топливо смешивалось с воздухом, необходимо разместить у конца топливной трубки полусферу. Подойдет как дверная ручка, так и болт со сферичной шляпкой. По центру сферы высверливается небольшое отверстие, через которое и будет производиться контакт.
  5. Отстойник топлива следует делать со специальной трубой, по которой масло будет обратно возвращаться в основной бак с топливом.

Конструкцию можно усложнить, приделав специальный вентиль для контроля подачи топлива. Также нужно убедиться в качестве сборки печи. Чтобы масло в горелке Бабингтона не подтекало, устройство необходимо сделать полностью герметичным.

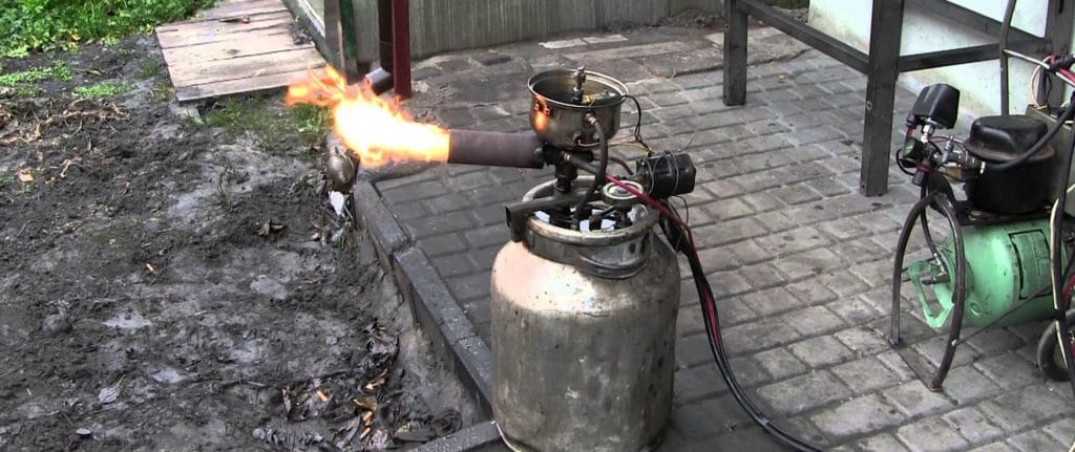

Горелка Бабингтона в действии

Особенности эксплуатации печки на отработке

Розжиг печи

До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

Видеоинструкция по использованию

Безопасность

Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

  • Не оставляйте горящий очаг надолго без присмотра.
  • Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
  • Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
  • Регулярно проверяйте дымоход на предмет прохудившихся мест.
  • В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

Чистка и ремонт

Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение не сгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

Другие варианты печей для нежилых помещений

Горелки на отработанном масле

Привлекают тех, кому доступен данный вид топлива

Хотя сделать горелку не так уж просто, пользоваться ей нужно с большой осторожностью, но КПД свой она даёт, и популярности в своих кругах не теряет

Печи длительного горения

Работают они на твёрдом топливе хорошего качества.

Специальные конвекционные трубы на их боках затягивают и прогревают воздух, ускоряя его циркуляцию в комнате.

Известные модели такого типа: Булерьяны, Бренераны, Бутаковы, Термофор, Теплодар, Буржуй-к, Бессер.

Итак, хороша ли печь по сравнению с другими вариантами можно судить только, если подобрать два агрегата одинакового назначения.

Так, например, электрические обогреватели могут выдавать на треть больше мощности по той же стоимости, а некоторые котлы могут работать на бросовой древесине, что значительно дешевле.

Однако керогаз (а современные Солярогазы и есть те самые керогазы) разрабатывался не с целью снизить затраты до минимума, а как походный вариант переносной и компактный. И надо сказать, получилась действительно удобная и безопасная печь.

Что такое отработка

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Отработанное масло, слитое из картера автомобильного двигателя

Создание котла из листовой стали

Печи на отработке, изготовленные из стальных листов, пользуются спросом среди потребителей. Их достоинства в компактных размерах (70×50×35), небольшой массе, а также возможности подключения к отопительной системе дома. К тому же, такие конструкции вполне работоспособны в условиях отрицательных температур. На поверхности печи можно разогревать или готовить еду.

Для работы подготавливаются следующие расходники и инструментарий:

  • листовая сталь – 2 листа по 4 и 6 мм толщиной;
  • дымовая труба длиной от 4 м, внутренним сечением 10 мм, стенками 4-5 мм толщиной;
  • стальная, медная или жестяная труба для горелки;
  • 4 металлических уголка высотой 20 см;
  • сварочный аппарат с электродами;
  • болгарка;
  • напильник, молоток;
  • рулетка, уровень;
  • чертежи.

Преимущества и недостатки масляных печей

Как и у всех самодельных конструкций, у масляных печей имеется главное достоинство – это дешевизна. Их можно сделать из старых деталей, которые давно валяются в углу гаража, ожидая своего применения. Вторым плюсом этих устройств является тот факт, что они работают фактически на никому не нужном дешевом топливе, получить которое не составляет труда. Эти печи очень быстро способны нагреть небольшое помещение, так как используют открытый огонь.

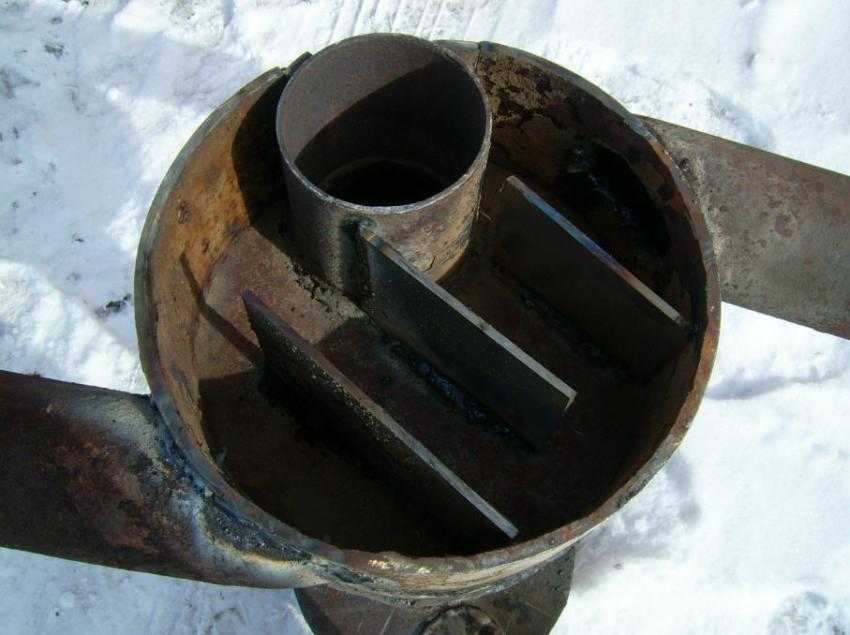

Камера печи на отработанном масле — вид изнутри

Переходя к минусам, следует сказать, что такие самодельные конструкции не претендуют на положение постоянных и основных источников энергии. Они только помогают согреть подсобные помещения. Итак, перечислим все минусы масляных печей:

  • невозможность использования внутри жилых помещений;
  • увеличение размеров камеры сгорания не приводит к увеличению мощности устройства, так как КПД снижается;
  • нельзя погасить печь огнетушителем с порошком, так как смесь просто взрывается от раскаленных деталей печи;
  • невозможно точно регулировать интенсивность теплообмена;
  • есть риск взрыва при закипании отработки.

Пример печи на отработке, которую можно сделать своими руками

Создавая печь на отработке своими руками, мы задаемся вопросом, где брать для нее топливо. Этот вопрос может быть решен самым простым образом. Необходимо просто договориться с хозяином одного из автосервисов, расположенных возле вашего дома. Возможно, он с удовольствием пойдет на то, чтобы продавать вам по низкой цене это ценное для вас топливо, но не имеющего для него никакой практической пользы.

Это может привести к последствиям, убытки от которых наверняка превзойдут всю выгоду от такой печи.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Преимущества и недостатки

Плюсы печек:

  • Применяется вещество, которое в иной ситуации утилизировалось бы.
  • Почти нет ядовитых выбросов в воздушную среду.
  • Относительно простая конструкция печи.
  • Большая эффективность.
  • Небольшая стоимость установки печи и самого горючего.
  • Печь безопасна в эксплуатации, так как область горения надёжно закрывает корпус из железа.
  • Малый расход топлива: печка с водяным контуром сожжёт до 1,5 л. горючего за час для отапливания 100 квадратных метров площади.
  • Топливная подача и мощность печи могут регулироваться.
  • Удобство чистки.
  • Допустимо до 10% загрязняющих субстанций в составе отработки.

Недостатки печи:

  • При нарушении условий сгорание горючего не полное. И пары проникают в помещение.
  • Для обеспечения надлежащей тяги важна прямота и большая высота дымохода — не меньше 5 м.
  • Обязательная ежедневная прочистка трубы и чаши.
  • Перед подачей топлива в масляную печь чашу необходимо раскалять.
  • Нужно самостоятельное конструирование водогрейных вариантов — как вариант, можно установить водяной контур на дымоход.
  • Трудность постройки печи для новичка.
  • Пламя постоянно бьёт в одну область корпуса печки, в связи с чем, она довольно скоро прогорает, если только не произведена из нержавеющей стали или толстого металла.

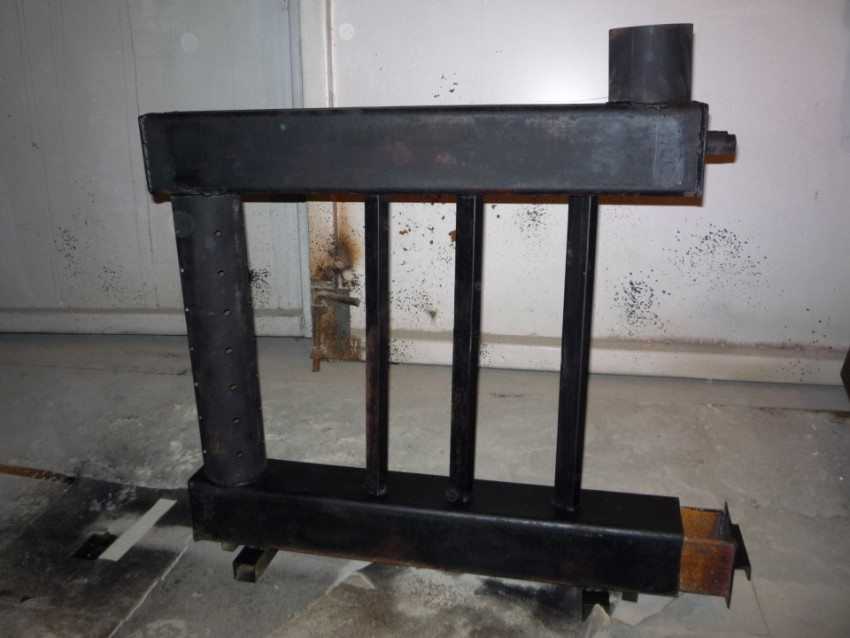

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

  1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
  2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
  3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

  1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
  2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
  3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
  4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

  • трубу диаметром 80-100 мм и длиной 4 м;
  • стальной уголок для изготовления подставки и внутренних элементов теплообменника;
  • листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

  • тормозной диск;
  • шланг для подачи топлива;
  • хомуты;
  • полудюймовый вентиль;
  • петли;
  • полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон.  Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • листовой металл и трубы;
  • сварочный аппарат и электроды;
  • уголки металлические;
  • краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Подведем итоги

Печь на отработанном масле построена на неплохой технологии, которая вполне может использоваться для обогрева помещений нежилого назначения. Если правильно продумать схему, нарисовать чертежи, тогда вполне можно сделать конструкцию и своими руками.

Самостоятельное изготовление печи, функционирующей на отработанном масле, из бочки

И пусть самому не удастся достичь такого же качества, как у готовых моделей, самодельные образцы обладают достаточной эффективностью и функциональностью, чтобы стараться сделать их самостоятельно. Для обеспечения лучшего качества горения можно своими руками дооснастить устройство, тогда печь на отработке станет незаменимым источником тепла, причем доступным и продуктивным.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
