Требования к газовой котельной в частном доме в 2020

Основные правила пользования газовым агрегатом

Пользоваться отопительными газовыми приборами нужно с соблюдением определенных правил:

  1. В котельной или другом помещении всегда должно быть сухо.
  2. Фильтры для теплоносителя следует очищать от грязи своевременно, чтобы продлить срок эксплуатации теплообменника.
  3. Самостоятельные вносить изменения в конструкционное устройство котла категорически не разрешается.
  4. Очистку трубы дымоотводящей конструкции от осевших на ее стенках продуктов горения следует производить своевременно.
  5. В частном домовладении или котельной желательно установить газоанализатор, помогающий выявлять неполадки в функционировании газового оборудования.
  6. Не следует избегать своевременного техобслуживания отопительного агрегата, которое специалисты рекомендуют осуществлять перед стартом отопительного сезона и после его завершения. Для этого нужно пригласить мастера, который комплексно проверит состояние и работу дымохода, системы вентиляции, фильтров, горелки и котла в целом.

Выполненный квалифицированно монтаж и соблюдение профилактических мероприятий способны обеспечить долгое и безотказное функционирование газового оборудования, а соответственно всей отопительной системы домовладения.

Вентиляция в котельной с газовым котлом

В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.

Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

  • Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.

В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.

Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.

Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.

Вентиляция в котельных должна соответствовать указаниям, изложенным в СП 89.13330. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Документация для установки котла

Одна из достаточно неприятных процедур при установке отопительного котла, работающего на газе — это сбор и оформление объемного пакета документов. Многие, столкнувшись с этим процессом, вскорости спешат отказаться от этой идеи.

Прежде, чем приступить к монтажу, придется немало времени уделить согласованию

Основные требования и нормы можно узнать из документа «Газораспределительные системы», входящего в СНиП 42—01—2002. Кроме него неплохо было бы изучить уже неработающий документ, но содержащий большое количество информации, которая будет также полезна — это «Газоснабжение» СНиП 2.04.08—87. Дополнительно придется ознакомиться с нормативами, приведенными в смежных документах, рассказывающих об котельных установках, вентиляционной системе, отоплении, канализации, водопроводе, техники безопасности при стройке, звукоизоляции, пожаробезопасности и др.

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

  • СНиП и ДБH от 2001 г.;
  • СНиП II-35-76 и 42-01-2002;
  • 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

  • при мощности котла до 30 киловатт – 7,5 кубометров;
  • до 60 киловатт – 13,5;
  • свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

  • требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
  • планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
  • расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
  • объем кухни – не менее 7,5 кубометров;
  • обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

  • площадь помещения для газового котла в частном доме – минимум 4 квадрата;
  • высота потолка – от 2,5 метров;
  • ширина наружной двери – 0,8 метра минимум;
  • облицовка стен – из негорючих материалов;
  • расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Требования к помещению, где расположен газовый котел

В зависимости от мощности и типа камеры сгорания нормы помещения для установки газового котла могут отличаться.

Нормы помещения для агрегата с открытой камерой сгорания

Как уже было сказано, газовый котел с открытой топкой должен располагаться в отдельном помещении, которое оснащено и оборудовано по всем нормам. Котельная должна соответствовать следующим требованиям:

  1. Помещение для установки агрегата можно выделить на любом этаже частного дома, в подвале или на чердаке. Запрещается монтировать такой агрегат в ванной комнате или санузле.
  2. Если мощность газового котла не превышает 30 кВт, то объем котельной должен быть минимум 7,5 м³. Если производительность устройства от 31 до 60 кВт, то необходимый размер – от 13,5 м³. При мощности от 61 до 200 кВт – 15 м³.
  3. Высота потолка – 2-2,5 м.
  4. Ширина дверей – не меньше 0,8 м.
  5. Дверь в котельную не должна герметично закрываться. Необходимо оставить зазор между дверным полотном и полом шириной 2,5 см.
  6. Следует предусмотреть открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Оно обеспечивает достаточную освещенность котельной.
  7. Иметь вентиляционный канал.
  8. Электрические выключатели, размещаемые снаружи котельной.

Нормы помещения для котла с закрытой топкой

Технические нормы для установки газового котла с закрытой камерой сгорания не такие строгие. В данном устройстве вывод дымовых газов осуществляется из закрытой топки в коаксиальный дымоход, а также обеспечивается принудительный приток воздуха через ту же трубу. Поэтому газовые котлы с закрытой камерой сгорания мощностью до 60 кВт разрешается устанавливать в любом нежилом помещении, которое удовлетворяет следующим требованиям:

  • высота потолка более 2 м;
  • объем — не менее 8 м²;
  • хорошо проветривается;
  • поверхность стен выполнена из пожаробезопасных материалов.

Допускается даже встраивать турбированные агрегаты в кухонную мебель.

Этапы, предшествующие установке котла

В соответствии с жилищным кодексом РФ, любое изменение в системе отопления относится к перепланировке помещения, которое необходимо согласовывать с представителями местной власти.

Установку газового котла необходимо начинать с получения ТУ на подключение к магистрали местного газоснабжения. Для этого необходимо обратиться в горгаз (облгаз) с заявлением, в котором указать причину изменений и предполагаемый объем потребления топлива. Этот этап длится несколько недель.

Подвод газовой магистрали к котлу обязательно согласовывают с уполномоченным органом

При наличии возможности подключения вам будет выданы технические условия. Этот момент можно считать началом и одновременно разрешением на разработку проекта.
Проект газификации вашего помещения – также неотъемлемая часть процесса установки. Он выполняется специализированными организациями, имеющими лицензии на проектирование, и выполняется в строгом соответствии с ТУ на подключение газового оборудования.

Следует отметить, что разработка проекта — достаточно дорогостоящее мероприятие, которое, к сожалению, не гарантирует стопроцентного положительного результата.

Готовый проект вместе с документами на выбранный газовый котел отправляются в горгаз на согласование. Процесс согласования может длиться до 3 месяцев. Если у газовых служб появятся замечания, они должны быть изложены в официальном ответе. Устранив их, вы снова можете подавать проект на согласование.
После окончания согласования можно приступать к установке системы отопления.

В проекте обязательно будут отражены все требования к установке котлов, которые мы привели в этой статье. Поэтому если ваша система будет смонтирована в полном соответствии с проектом, сдать ее газовщикам не составит большого труда. Напомним еще раз, что установка газового оборудования должна выполняться только авторизованными специалистами.

Возможно, вам будет интересно узнать

Нормы, требования

Чтобы установить котел газовый, вам потребуется получить разрешение местной администрации, газовой и пожарной служб.

Без разрешения монтаж такого отопления считается незаконным.

Газовые агрегаты взрывоопасны и пожароопасны. Кроме того, при утечке газа и некачественном отводе продуктов сгорания возможно отравление жильцов квартиры или дома.

При установке отопительного газового котла необходимо соблюдать определенные законом требования к помещению и к системе:

  • настенный котел мощностью до 60 киловатт можно поместить в кухне и даже в жилой комнате;
  • при мощности 150 киловатт или меньше котел можно устанавливать в любой нежилой комнате (кухня, ванная и др.);
  • для более мощных моделей требуется котельная. Предпочтительное расположение – первый либо цокольный этаж;
  • при монтаже газового настенного котла на кухне необходимый минимум пространства – 0,2 кубометра на киловатт (что такое котлы газовые для отопления дома настенные );
  • уровень огнестойкости стен котельной – минимум 45 минут;
  • необходимое сечение вентиляционной решетки – 8 кв. см. на киловатт;
  • сечение дымохода соответствует указанному в паспорте модели, не менее диаметра дымоотводящего патрубка котла (как правильно сделать дымоход для газового котла );
  • на скатных кровлях труба выступает над коньком на полметра;
  • число колен дымохода – не более трех;
  • высота установки настенного газового котла от пола – 0,8 метра минимум. До потолка должно оставаться полметра;
  • участок стены под котлом настенным оставляют свободным;
  • напольный котел ставят на лист металла или асбоцементный (напольные газовые котлы для отопления дома );
  • при установке котлов настенных негорючими прокладками облицовывают стены;
  • стена для монтажа настенной модели должна быть ровной и достаточно прочной, чтобы выдержать вес агрегата (гипсокартон не подходит).

Подача газа оборудуется устройством аварийного отключения в случае утечки. Агрегат устанавливают так, чтобы обеспечить свободный доступ ко всем рабочим узлам. Труба дымохода оборудуется ревизионными люками для чистки, места прохода через потолок и кровлю обрабатывают огнеупорными материалами.

Монтаж котельного оборудования регламентируется II-35-76 СНиП, газораспределительных систем – 42-01-2002 СНиП, проектирование автономного отопления – 41-104-2000 СП.

Рекомендации по выбору модели и ее мощности

По способу установки существует 3 вида котлов: напольные, настенные и парапетные. Напольные редко используются в квартирах, поскольку менее компактны, требуют больше площади вокруг себя, к ним не та удобно подводить коммуникации. Лучшим решением для квартиры является навесной газовый котел, большинство таких моделей соответствуют размерам навесных кухонных шкафчиков, имеют отличный дизайн и гармонично вписываются на кухню. Мы советуем выбирать именно настенную модель.

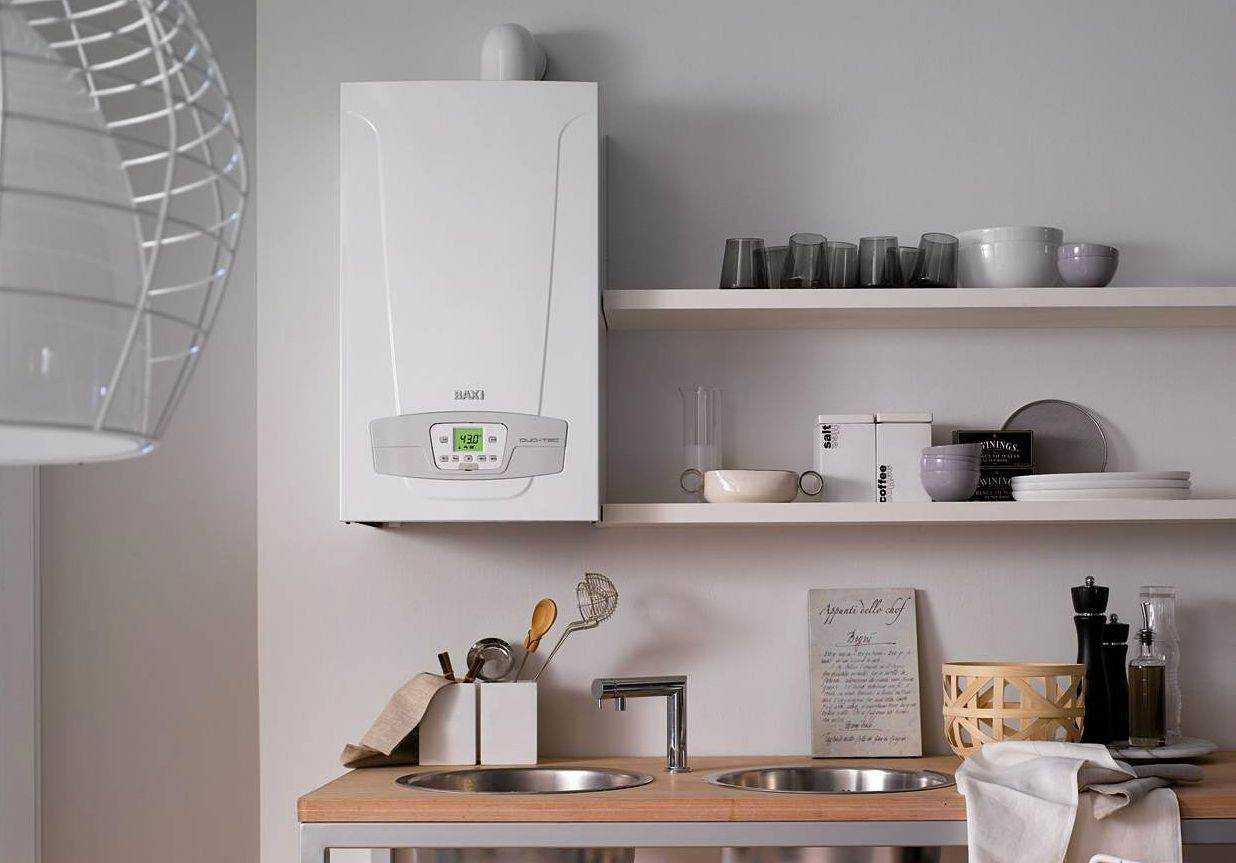

Одна из лучших современных настенных моделей – Baxi ECO4S 24 F.

Парапетные котлы устанавливаются в любом месте ниже плоскости подоконника и отличаются тем, что одновременно выполняют функцию радиатора, заодно нагревая помещение в котором находятся. Дымоход у парапетных котлов исключительно коаксиальный и, как правило, идет в комплекте.

Существуют одноконтурные и двухконтурные модели. Первые ориентированы только на отопление, вторые оснащены дополнительным контуром горячего водоснабжения. Поэтому если в квартире уже имеется или планируется установка водогрейного бойлера, достаточно одноконтурной модели. При желании подогревать горячую воду с помощью котла, необходимо изучить все преимущества и недостатки двухконтурных моделей.

Мощность стоит выбирать определившись с моделью, поскольку в большинстве случаев одна и та же модель выпускается с различной тепловой мощностью. Подсчитать минимально необходимую мощность просто: на каждые 10 м2 площади квартиры необходим 1 кВт мощности котла + 15-20% запаса. Например, для квартиры площадью 120 м2 будет вполне достаточно 16-20 кВт. Если котел не оснащен модулируемой горелкой (с возможностью регулировки пламени), сильно перебирать с мощностью котла не стоит, поскольку это приведет к частому тактованию и более быстрому износу.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

  • Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.

Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).

Двери должны открываться наружу.

В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.

Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

  • Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.

Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

  • Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.

Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.{banner_downtext}Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

  • Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.

Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.

Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Место и характеристики помещения для установки

Все агрегаты более 30.0 кВт устанавливаются в отдельностоящем помещении, не более чем для 2-х агрегатов, с объемом помещения более 15.0 м3. Запрещена установка котлов в ванных, туалетах и тем более в жилых помещениях. Общие требования к котельным:

  1. Высота до перекрытия более 2.2 м.
  2. Агрегат размещается от двери не более 1 м, лучше у ее противоположной стены.
  3. Свободное пространство у фронтальной стены котлоагрегата — не менее 1.3 м.
  4. Ширина дверного проема более 0.8 м, а дверь наружного открытия. Окно оборудуется фрамугой, отрывающейся наружу с застеклением не менее 0.5 м2.
  5. Поверхности стен закрываются огнеупорными материалами.
  6. Для электроснабжения котла проводится отдельная линия от абонентского щитка для освещения, обслуживания с индивидуальной защитой с УЗО.
  7. Для заполнения схемы водой, в котельную подводится водопровно-канализационная система.
  8. Полы выполняют строго по уровню, в виде армированной бетонной стяжки и, последующим, покрытием, например, керамикой.
  9. Котлы с закрытой топкой не регламентируются по размерам топочного помещения, поскольку процесс горения протекает с принудительной подачей воздуха и организованным выводом дымовых газов через коаксиальный дымоход, но специалисты советуют все же, придерживаются минимальных размеров по площади – 4.0 м2 и высоты 2.2 м.

При размещении двухконтурного газового котла на кухне соблюдают следующие правила:

  1. Расстояние от пола до нижнего патрубка котла более 0.80 м, но не ниже водоразборного крана. Последние модификации газовых котлов хорошо вписываются в интерьер на кухне, размещаясь в кухонном гарнитуре.
  2. Под агрегатом укладывают стальной лист квадратной формы не менее 1м2, который не должен загромождаться бытовыми предметами.
  3. Кухня не должна иметь зоны для скопления продуктов горения или газа.
  4. Для установки напольных конструкций существуют свои требования — котел размещают на бетонном или каменном основании, с толщиной не меньше 50 см.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

  • Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
  • Ежеквартально — очистка кирпичных дымоходов.
  • Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.
