Домашний турник своими руками: чертежи схемы + фото

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.

Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

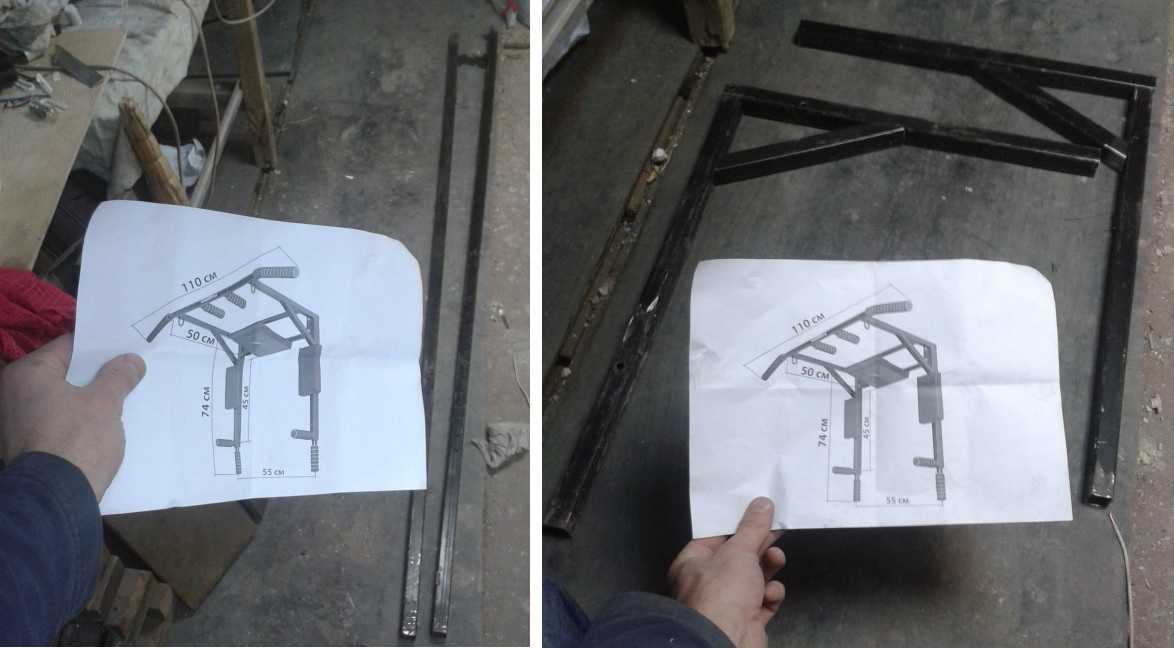

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

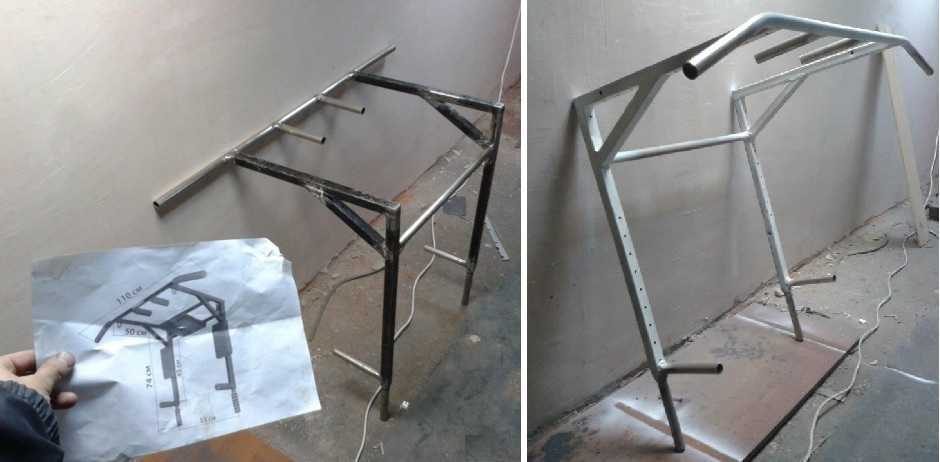

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

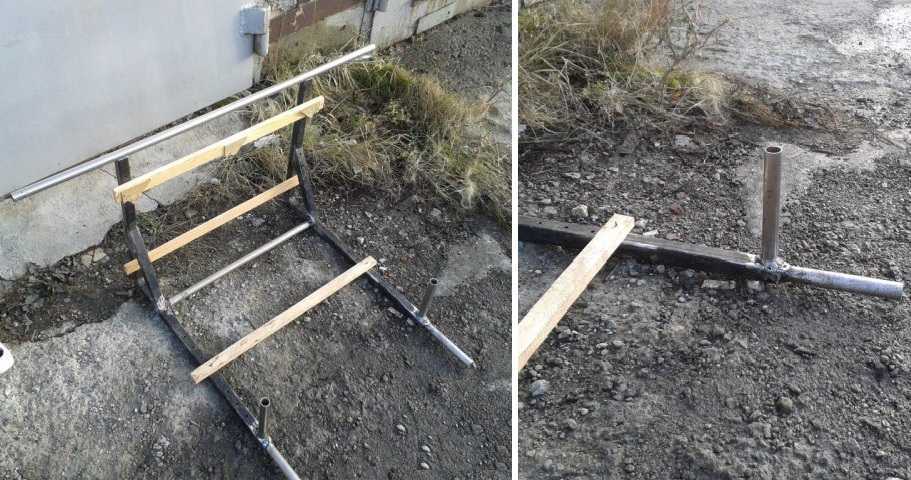

Чтобы расстояние между стойками было одинаковым, используем рейки

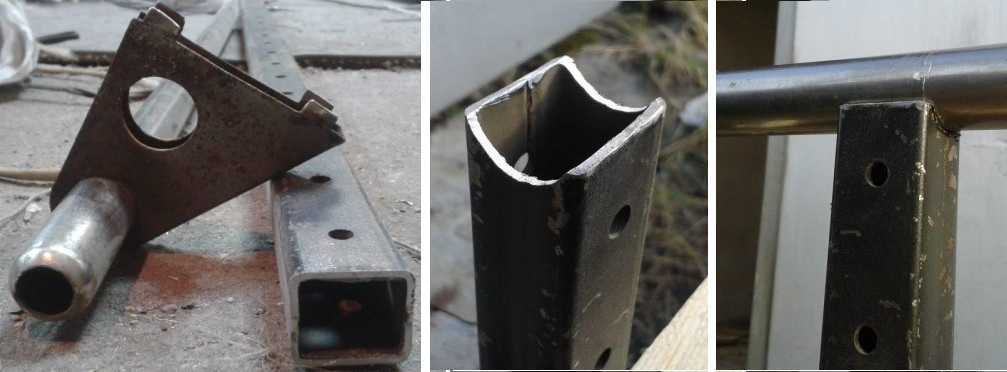

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

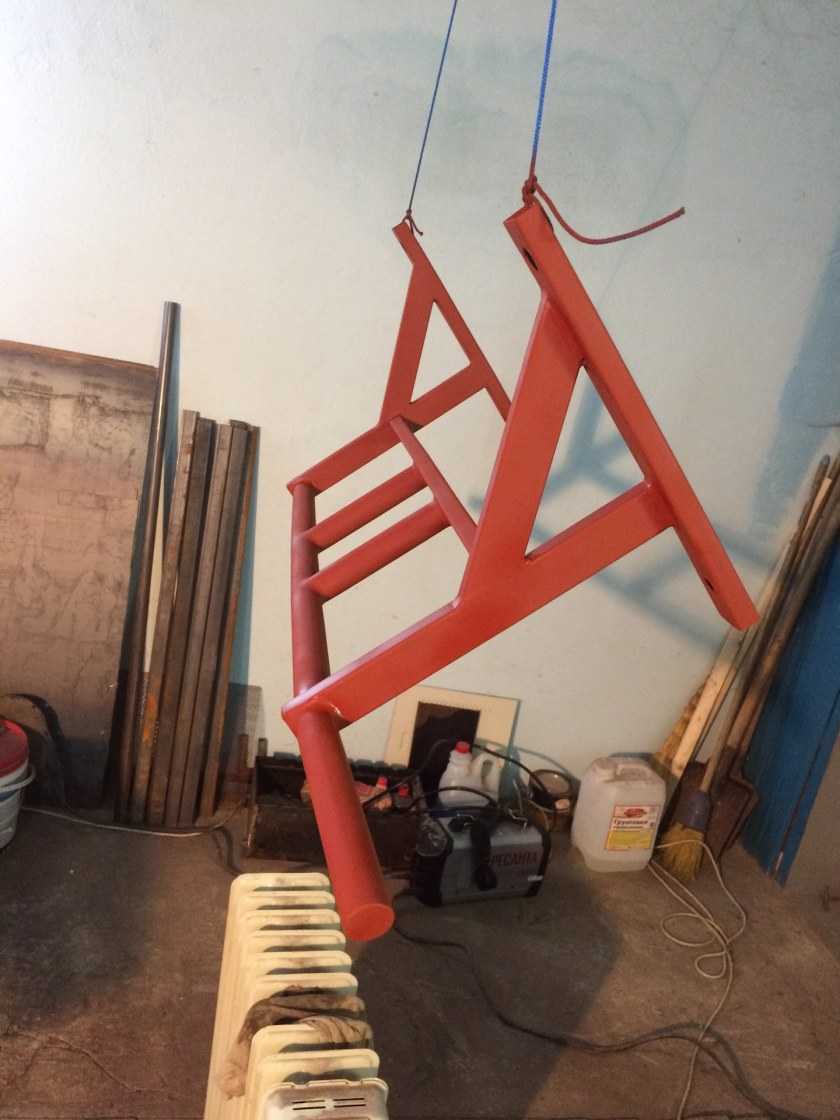

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать

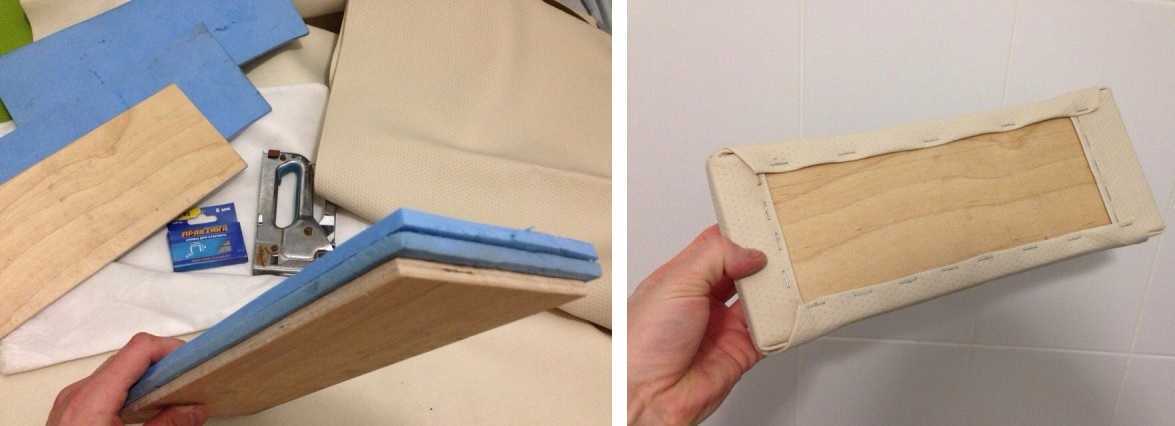

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

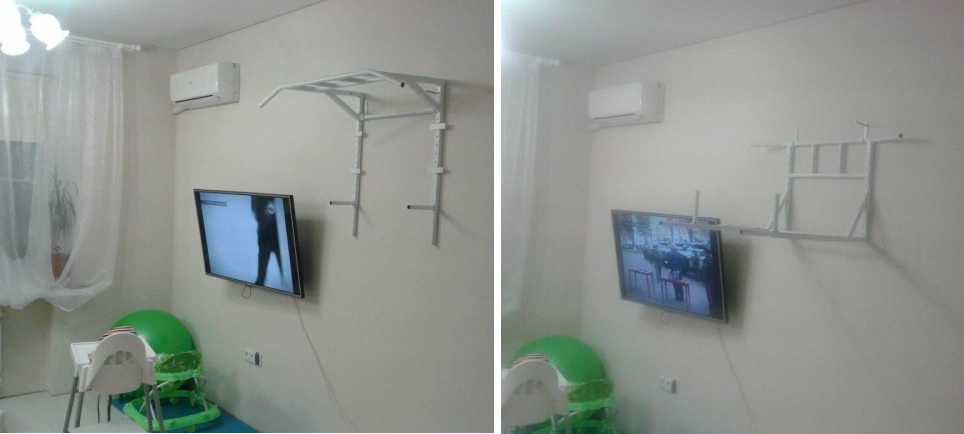

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

Источники

  • https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
  • https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
  • https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
  • https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
  • https://vopros-remont.ru/obshhie-voprosy/turnik/
  • http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
  • https://stroychik.ru/raznoe/turnik-svoimi-rukami
  • https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
  • http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
  • http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
  • https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

Разметка места крепления.

Итак, ваше изделие аккуратно собрано, все болты и гайки надежно затянуты, самое время ТОЧНО отметить места сверления отверстий. Для этого Вам понадобится большой лист бумаги — формата А1, или же кусок старых обоев. Бумага в данном случае будет выполнять роль «шаблона».

Шаг 2: Расстилаете на полу этот лист бумаги и ставите сверху на него уже собранный турник (брусья). Выставляете изделие ровно и карандашом/маркером отмечаете места в которых нужно сделать отверстия:

Шаг 3: Теперь Ваша задача — ровно, на нужной высоте закрепить этот лист бумаги на стене при помощи канцелярских кнопок или липкой ленты. Обязательно проверьте с помощью строительного уровня (приложив его листу) ровно ли будет висеть изделие ОТНОСИТЕЛЬНО ГОРИЗОНТА, а не относительно потолка или пола.

Это необходимо для того чтобы вес равномерно распределялся между правой и левой руками. В противном случае Вы рискуете непропорционально развить свой опорно-двигательный аппарат.

Если Вы всё 7 раз отмерили и решили что шаблон висит достаточно ровно — НЕ СПЕШИТЕ СВЕРЛИТЬ.

Шаг 4: Сделайте при помощи острого, крепкого предмета (гвоздя, шила, сверла) небольшие «вмятины» точно по центру будущего отверстия. По возможности, постарайтесь учесть наличие скрытой электропроводки, арматуры, пустоты и других «сюрпризов».

После этого лист бумаги можно сять со стены

Обязательно уделите внимание прочности стены, поскольку надежность крепления в первую очередь зависит от надежности стены, на которую Вы собрались вешать спортивное оборудование. Стена должна быть достаточно прочной

Совет: Рекомендуем вешать изделия на НЕСУЩИЕ СТЕНЫ из кирпича, шлакоблока, бетона и других прочных материалов. Межкомнатные стены не всегда могут выдержать нагрузку.

Правила размещения

Чтобы с устанавливаемыми в дверном проеме турниками не возникало никаких проблем, необходимо соблюдать инструкцию. Для каждой разновидности снарядов существуют свои правила. Монтаж раздвижной модели осуществляют следующим образом:

Пластины располагают параллельно друг другу, закрепляют болтами.
В компонентах есть специальные отверстия, куда вставляют концы труб

При перемещении планок нужно соблюдать осторожность.
Трубу вставляют в отверстие, отводят шпильки в пластины до упора.. После выполнения этих 3-х шагов снаряд полностью готов к эксплуатации

Чтобы установить турник распорного типа нужно сделать следующие действия:

После выполнения этих 3-х шагов снаряд полностью готов к эксплуатации. Чтобы установить турник распорного типа нужно сделать следующие действия:

  1. Из труб собирают цельную конструкцию, подготавливают пружины к монтажу.
  2. Механизм фиксируют между стенами, затем активируют его.

Распорный турник можно неоднократно вешать и снимать при необходимости. Однако специалисты не рекомендуют делать это слишком часто, поскольку со временем пружины потеряют упругость, что снизит срок эксплуатации снаряда. Для монтажа наддверной модели нужно выполнить всего несколько действий:

  1. Конструкцию собирают из отдельных элементов, руководствуясь инструкцией.
  2. Турник прикладывают к месту, где он будет установлен, подгоняют размеры, отмечают точки, на которых будут находиться крепежи.
  3. Просверливают отверстия, вставляют фиксирующие элементы.
  4. Проводится монтаж конструкции.

Разобравшись, как устанавливают турники в дверных проемах, можно приступать к работе. Способ установки должен полностью соответствовать типу снаряда. После проведения монтажных работ готовую конструкцию нужно протестировать на прочность.

Выбор материалов

Обычно домашний турник делают из металлических труб. Они бывают круглого и прямоугольного (квадратного) сечения. Прямоугольные при одинаковом сечении (диаметр и диагональ) и толщине стенки имеют большую жесткость, выносят большую нагрузку. Но если труба сминается, то прямоугольная резко преломляется, а круглая медленно сгибается. Чтобы этого не происходило, выбирайте стенки потолще (от 2,5 мм и больше). Турник получится тяжелее, но будет более надежным, сможет выдерживать большие нагрузки.


Если стены позволяют, можно навешивать тяжелые конструкции

Еще надо выбирать трубы для турника по удобству. Если говорить об эксплуатации, то удобнее в руку ложится круглая. Зато прямоугольную проще варить, так как для круглой требуется более высокая степень мастерства. Еще прямоугольная лучше «ложится» на стену, площадь опоры у нее больше

Это важно для настенных конструкций. Видимо поэтому рамы и стойки домашних турников делают из квадратной (профилированной) трубы, а перекладины — из круглой

Еще турники для дома делают из дерева. Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать.

Надежность — самое важное. И в конструкции и в крепеже. Несколько слов о виде стали, которую можно и нужно использовать

Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо

Несколько слов о виде стали, которую можно и нужно использовать. Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо.


Крепление тоже должно быть надежным

Еще можно сделать турник для дома или улицы из нержавеющей стали. На раму переводить дорогой материал вряд ли разумно, а вот перекладины можно сделать и из нержавейки. Только не берите трубы из пищевой нержавейки — их делают с тонкими стенками, так что часто они не выдерживают и гнутся. Берите хорошую легированную конструкционную сталь. Она не поржавеет и выдержит солидные нагрузки. Но тут есть другой момент: труба может оказаться слишком гладкой, что неудобно. При хватах, руки могут скользить.

Какой металл использовать?

Надежность – залог успеха, хороший девиз для работы по установке собственного турника. Можно воспользоваться обычным черным металлом. После процесса сварки ее чистят, обрабатывают и красят.

Для уличного турника стоит позаботиться еще и об антикоррозийном покрытии. Следует использовать порошковую краску, она меньше будет скользить в руке при подтягиваниях.

Турники уличные

Если вы обладатель дачного участка или собственного дома, то турник для дома своими руками – самый подходящий вариант для повышения собственной активности и выносливости. Для улицы чаще всего выбирают более сложные варианты, чем для дома.

Самый простой конструктив предполагает наличие двух стоек и перекладины. В дополнение может быть наклонная скамья или дополнительные элементы. Самый удобный и практичный вариант – комплекс, включающий в себя шведскую стенку.

Один из простых – прикрепить настенный турник на наружную стену дома или дачи и использовать в теплое время года для уличных тренировок. Турник 3 в 1 своими руками очень часто явление в уличных вариациях.

Общая информация о турнике

Турник — спортивное сооружение, состоящее из горизонтальной перекладины, прикреплённой к вертикальным стойкам. Перекладина, на которой можно висеть и выполнять различные упражнения, обычно располагается выше роста человека, в противном случае полноценно тренироваться на этом снаряде не получится. Турник можно устанавливать в квартире, на улице. Этот тренажёр — обязательный элемент спортивных комплексов.

Два турника соединены шведской стенкой, что позволяет разнообразить выполняемые упражнения

Виды турников

Турник может иметь как одну, так и несколько перекладин, прикреплённых к стойкам на одинаковой или на разной высоте, что делает его настоящей находкой для простейших тренировок всей семьи. Взрослым и детям будет удобно физически развиваться и совершенствоваться на турнике, построенном с учётом их роста.

Разноуровневый турник позволяет тренироваться всем членам семьи

Многоуровневая конструкция — это не единственная разновидность турника. Спортивное сооружение может оснащаться дополнительно брусьями, гимнастическими кольцами, лестницами, канатом. В этом случае речь идёт о турнике как о составляющей части целого физкультурного комплекса.

Уличный турник не занимает много места. Главное, чтобы это спортивное устройство было правильно и безопасно установлено.

Турник-брусья многофункционален и интересен для мужчин и женщин любого возраста

Отдельно нужно сказать о популярной модели — турник-брусья. Такое сооружение с ручками способно сочетать в себе сразу несколько спортивных снарядов:

  • традиционный турник;
  • брусья;
  • снаряд для тренировки пресса;
  • шведскую стенку.

Турник можно купить в специализированных магазинах, а можно соорудить своими руками, значительно сэкономив при этом финансы.

Польза снаряда

Турник сможет стать настоящим помощником для укрепления мышц, причём это касается лиц как мужского, так и женского пола. Поставив такой простой тренажёр на территории загородного участка или во дворе многоквартирного дома, вы тоже сможете реально ощутить пользу, которую приносит это сооружение.

Вот какие задачи поможет решить турник, установленный на улице:

  1. Расслабление и вытягивание позвоночного столба. Обычное висение на перекладине в спокойном состоянии поможет избавиться от перенапряжения мышц спины, растянуть позвонки после длительного сидения за рабочим столом или домашним компьютером.
  2. Корректировка осанки. Особенно это актуально для детей и подростков, не слишком дружащих с физкультурой и увлечённых компьютером. Упражнения на турнике помогут укрепить мышцы, поддерживающие позвоночник, и за счёт этого улучшить внешний вид.
  3. Приобщение к здоровому образу жизни. В любом возрасте полезно выполнять несложный комплекс физических упражнений, благодаря чему можно стать сильным и красивым. А также дети, увлечённые занятиями на турнике, будут «изъяты» из неблагополучных компаний, отучены от праздных шатаний и безделья.
  4. Длительное нахождение на свежем воздухе. Приучив себя к тренировкам на турнике, вы будете в любую погоду выходить из дома и, делая спортивные упражнения, дышать полезным озоном (особенно это касается загородных участков).

Для детей турник может стать средством, помогающим избавиться от лишней энергии

Как выбрать материалы?

Чаще всего турники делают из металлических труб. У них может быть разное сечение. Подойдет вариант с круглым или прямоугольным сечением одинаково хорошо.

Однако, прямоугольная считается более прочной, хотя в некоторых ситуациях она может сломаться пополам резко, когда круглая просто постепенно согнется. С точки зрения удобства – в руку более комфортно помешается круглая труба, это добавляет комфорта при выполнении упражнений. Выбирайте диаметр перекладины в интервале между 27 и 32 миллиметрами.

Иногда прибегают к деревянным перекладинам. Здесь стоит быть предельно осторожными. Дерево имеет неоднородную структуру и может повести себя абсолютно непредсказуемо при движениях рывками, например.

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.

Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

Чтобы расстояние между стойками было одинаковым, используем рейки

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

Источники

  • https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
  • https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
  • https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
  • https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
  • https://vopros-remont.ru/obshhie-voprosy/turnik/
  • http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
  • https://stroychik.ru/raznoe/turnik-svoimi-rukami
  • https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
  • http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
  • http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
  • https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

Турник на стену

Этот вариант турника позволяет выполнять более разнообразный арсенал упражнений, а стоимость колеблется в районе 800 – 10 000 руб. Они могут быть в виде съёмного или складного турника, что позволит при длительном неиспользовании с лёгкостью их убрать, что особенного актуально для маленьких квартир.

Их устанавливают путём крепления к бетону или кирпичу, вес уже выдерживается поболее в общей сложности до 200 кг. При этом стоит помнить, что настенный турник имеет 3 разновидности:

НАДДВЕРНЫЙ – крепится сверху проёма двери, возможен вариант, если от двери до потолка расстояние не менее 50 см., а лучше более;

УГЛОВОЙ – путём размещения в углу комнаты, экономит пространство в доме, но из-за расположения в углу уменьшает разнообразность упражнений;

ТУРНИК-БРУСЬЯ – самый предпочтительный вариант, который позволит не только подтягиваться, но и выполнять отжимания на брусьях и тренировать пресс с упором на брусья.

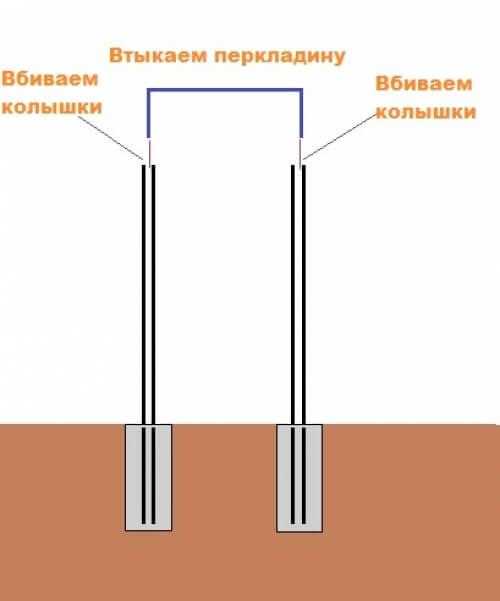

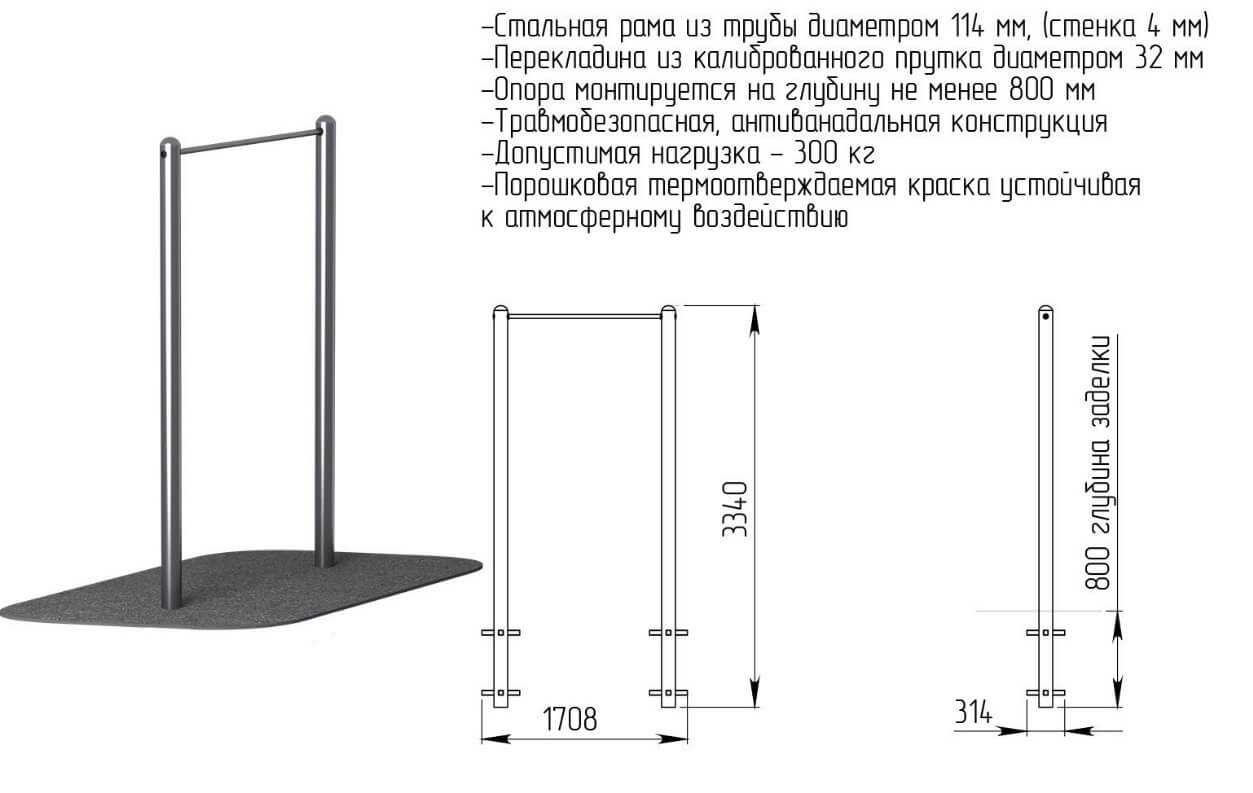

Металлический П-образный турник во дворе частного дома своими руками

В качестве примера представляем стандартную конструкцию, которую можно модифицировать по собственному усмотрению.

Для самостоятельного изготовления потребуется:

  • труба стальная квадратного или круглого сечения, минимальный размер (диаметр или сторона) не менее 110 мм, толщина стенки – 4…5 мм. Длина двух отрезков – 3340 мм, из которых 800 мм уйдут под землю;
  • уголок или полоса (допускается использование арматуры 20 мм и более, остатков трубы любого профиля) для поперечин внизу, куски по 300….500 мм;
  • пруток или труба круглого сечения 30…35 мм, толщина стенки не менее 2,5 мм;
  • цементный раствор с щебнем/бутовым камнем/шлаком.

Важно: подготовка ям и бетонирование стоек выполняется по технологии, описанной в предыдущем пункте.

Порядок выполнения работы:

  1. подготовить стойки – просверлить с одной стороны (не насквозь!) отверстия для фиксации перекладины, наварить внизу поперечины. Если планируется установка перекладины не в отверстие, можно сделать наверху стойки полукруглый паз;
  2. собрать П-образную конструкцию, соединив перекладину со стойками сваркой, сплошным швом. Зачистить сварные швы, покрасить изделие в несколько слоев антикоррозионной краской. Нижнюю часть, которая будет заглублена в грунт, обязательно снабдить заглушками. Желательно добавить здесь еще слой гидроизоляции, обмазочной или рулонной;
  3. подготовить ямы на нужном расстоянии. Это лучше делать после сборки изделия.
  4. установить собранный турник в подготовленные ямы, выровняв по вертикали, и забетонировать стойки.

Если в наличии имеются трубы сравнительно большого диаметра и готовая П-образная перекладина, можно использовать представленную выше конструкцию (размеры произвольные). Под «колышками», естественно, понимаются металлические стержни достаточного диаметра или же часть П-образной перекладины. Желательно закрепить соединения сваркой.

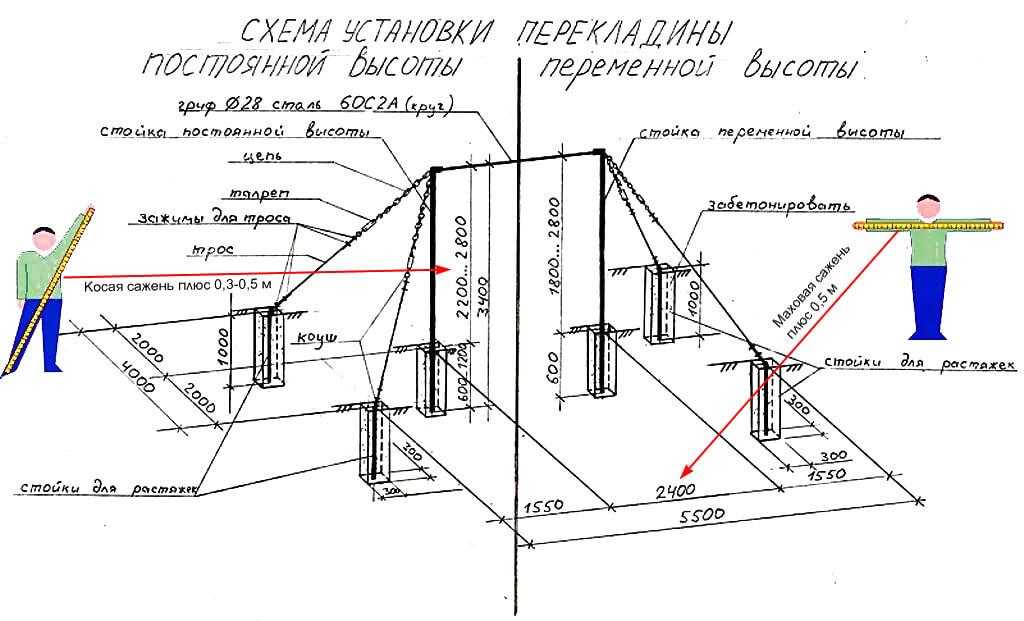

Чтобы усилить конструкцию, можно дополнительно выполнить растяжки, как показано на схеме ниже.

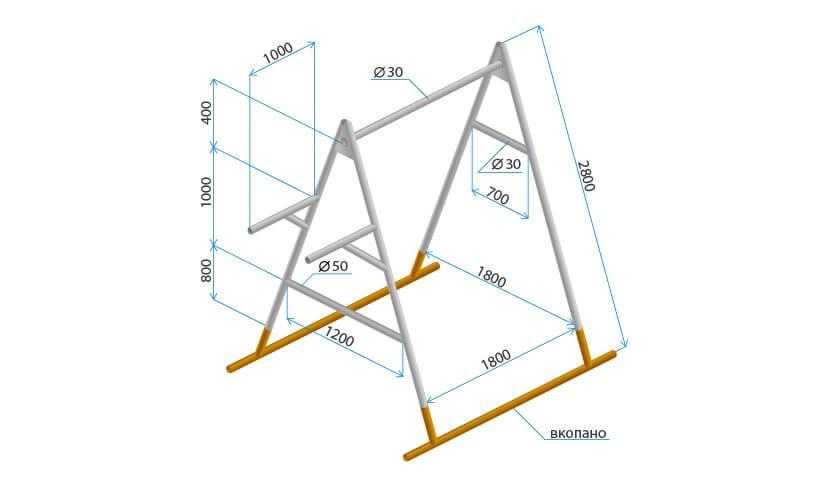

Варианты более сложных конструкций: А-образные стойки, комплекс из турников двух-трех уровней и брусьев.

Здесь конструкция сварена из профильной трубы диаметром 30 мм, на соединении А-образных опор добавлены косынки, брусья снабжены подкосами.

Такой турник, построенный во дворе частного дома своими руками, отлично подойдет для большой семьи с растущими детьми: стойки имеют перфорацию с определенным шагом, что позволяет менять высоту перекладин. Естественно, сечение стоек увеличивается до 50…100 мм, шаг отверстий не стоит делать менее 100 мм из соображений прочности. Крепление перекладин – шпильками.

Турник в дверном проеме

Если же работа с металлом, описанная выше, кажется слишком сложной, можно ограничится наиболее простым вариантом – сделать домашний турник в дверном проеме.

Оптимальным материалом для организации турника в дверном проеме является стальная труба, диаметром 30-40 мм. При выборе и обрезке трубы, длину следует взять с небольшим запасом, для того чтобы сделать крепление. Чтобы правильно рассчитать необходимую длину трубы, нужно к ширине дверного проема прибавить 40мм.

Простейший способ надежного крепления трубы в дверном проеме – это сделать четыре надреза с двух сторон трубы, после чего отрезать два параллельных лепестка с каждой стороны, а в двух других просверлить отверстие под анкерный болт и отогнуть на 90 градусов. Эти лепестки станут креплением для турника. Через просверленные отверстия, при помощи болтов, турник крепится в дверной проем.

Существует и другой способ фиксации трубы в дверном проеме, при котором можно обойтись без резки трубы. Для этого необходимо прикрепить к дверному проему два металлических уголка, предварительно просверлив в них по 4 отверстия (2 отверстия для крепления к дверному проему и 2 для закрепляющей скобы, которая будет удерживать трубу в неподвижном состоянии) в тех местах, где будут расположены концы турника. Уголки должны быть расположены таким образом, чтобы трубу можно было положить на уголки и зафиксировать в устойчивом состоянии. Труба фиксируется специальными закрепительными скобами с резьбой для гаек на концах (можно купить на рынке стройматериалов). Такой способ монтажа турника является самым простым и требует минимальных работ по металлу.

Необходимо правильно замерить и высверлить отверстия, беря во внимание размер и геометрию скобы, таким образом, чтобы скоба выполняла функцию замка, а труба была хорошо зафиксирована. Существуют и другие способы крепления турника в дверном проеме, например, фиксируя трубу в прорези бруса, прикрепленного к стене. Существуют и другие способы крепления турника в дверном проеме, например, фиксируя трубу в прорези бруса, прикрепленного к стене

Существуют и другие способы крепления турника в дверном проеме, например, фиксируя трубу в прорези бруса, прикрепленного к стене.

Есть множество проверенных способов организовать турник у себя дома, начиная от самых простых и заканчивая более сложными. Человек, желающий тренироваться с собственным весом на турнике и брусьях имеет возможность собственными силами создать необходимые снаряды и установить их у себя дома.

При минимальном бюджете и грамотном подходе можно изготовить качественный турник, не уступающий спортивным снарядам, продающимся в специализированных магазинах.

Как сделать самостоятельно

Если готовый турник, нельзя приобрести, можно сделать его своими руками, используя подручные материалы. Для работы потребуется:

  • металлическая труба, покрытая эмалью, диаметром 10 сантиметров;
  • болгарка либо ножовка по металлу;
  • тиски;
  • пассатижи.

Если конструкция будет крепиться на дверной проем, нужно измерить длину труб, отрезать излишки. По краям делают крестообразные надрезы глубиной не более 2 миллиметров. Противоположные части нужно отогнуть под прямым углом, срезать оставшиеся фрагменты. Завершающим этапом станет выполнение отверстий для фиксации.

Трубу необходимо приложить к месту монтажа, поставить метки в местах, где будут располагаться отверстия. Просверливают дырки, вставляют дюбели, фиксируют болтами. Существует множество схем для самостоятельного изготовления турника. Это могут быть конструкции с одной или несколькими перекладинами, а также с дополнительными брусьями.

Людям, которые мечтают о накачанных бицепсах, трицепсах, рельефном прессе, нужно закрепить турник в дверном проеме. С удобным, компактным домашним тренажером тренировки будут приятными и максимально эффективными. Благодаря универсальной перекладине спортом можно заниматься, не покидая собственной квартиры.

Схемы и размеры

Схемы турников — вот что важно. Важны диаметры труб, толщина стенок

Это действительно важно, а размеры приблизительны. Они могут меняться в зависимости от роста и размеров человека. Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно.

Эту модель называют три в одном (3 в 1), так как она позволяет тренировать почти все мышцы

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем  простые. Начнем с тех, что посложнее.

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

Две схемы настенного турника под разный хват. Разные размеры, похожие конструкции

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Схема и размеры снятые с готового настенного турника

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Это самодельный вариант, сделанный по фабричной модели

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Размеры — под небольшой рост

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Турники для двора

Во дворе обычно ставят более сложные конструкции: нет необходимости экономить место, поэтому делают как можно более комфортную модель. При этом стоит подходить к вопросу взвешенно: чтобы сделать турник надежным, нужны трубы с солидной толщиной стенки, а они недешевы. Поэтому раз уже есть стойки и перекладины, можно сделать шведскую стенку и крепление для качелей — чтобы могли и дети играть, и взрослые тренироваться.

Турник для улицы: чертеж с размерами

Обратите внимание на то, что стойки попарно соединены перемычками. Перемычка закапывается в землю и служит для стабилизации положения при боковых нагрузках

На что еще обратить внимание — на глубину, на которую закопаны столбы. Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания. По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются.

Металлический П-образный турник во дворе частного дома своими руками

В качестве примера представляем стандартную конструкцию, которую можно модифицировать по собственному усмотрению.

Для самостоятельного изготовления потребуется:

  • труба стальная квадратного или круглого сечения, минимальный размер (диаметр или сторона) не менее 110 мм, толщина стенки – 4…5 мм. Длина двух отрезков – 3340 мм, из которых 800 мм уйдут под землю;
  • уголок или полоса (допускается использование арматуры 20 мм и более, остатков трубы любого профиля) для поперечин внизу, куски по 300….500 мм;
  • пруток или труба круглого сечения 30…35 мм, толщина стенки не менее 2,5 мм;
  • цементный раствор с щебнем/бутовым камнем/шлаком.

Важно: подготовка ям и бетонирование стоек выполняется по технологии, описанной в предыдущем пункте

Порядок выполнения работы:

  1. подготовить стойки – просверлить с одной стороны (не насквозь!) отверстия для фиксации перекладины, наварить внизу поперечины. Если планируется установка перекладины не в отверстие, можно сделать наверху стойки полукруглый паз;
  2. собрать П-образную конструкцию, соединив перекладину со стойками сваркой, сплошным швом. Зачистить сварные швы, покрасить изделие в несколько слоев антикоррозионной краской. Нижнюю часть, которая будет заглублена в грунт, обязательно снабдить заглушками. Желательно добавить здесь еще слой гидроизоляции, обмазочной или рулонной;
  3. подготовить ямы на нужном расстоянии. Это лучше делать после сборки изделия.
  4. установить собранный турник в подготовленные ямы, выровняв по вертикали, и забетонировать стойки.

Если в наличии имеются трубы сравнительно большого диаметра и готовая П-образная перекладина, можно использовать представленную выше конструкцию (размеры произвольные). Под «колышками», естественно, понимаются металлические стержни достаточного диаметра или же часть П-образной перекладины. Желательно закрепить соединения сваркой.

Чтобы усилить конструкцию, можно дополнительно выполнить растяжки, как показано на схеме ниже.

Варианты более сложных конструкций: А-образные стойки, комплекс из турников двух-трех уровней и брусьев.

Здесь конструкция сварена из профильной трубы диаметром 30 мм, на соединении А-образных опор добавлены косынки, брусья снабжены подкосами.

Такой турник, построенный во дворе частного дома своими руками, отлично подойдет для большой семьи с растущими детьми: стойки имеют перфорацию с определенным шагом, что позволяет менять высоту перекладин. Естественно, сечение стоек увеличивается до 50…100 мм, шаг отверстий не стоит делать менее 100 мм из соображений прочности. Крепление перекладин – шпильками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
