Канализационные трубы: как их проложить в частном доме

Правила стыковки труб

Выполнить монтаж канализационных труб ПВХ с раструбами довольно просто. Нужно только приложить некоторое усилие, чтобы вдвинуть секцию в резиновую манжету. Однако, эта простота чревата осложнениями в недалеком будущем. Особо печально, если протечка возникнет в тех местах, где канализация вмурована в бетон и покрыта кафелем.

Чтобы избежать подобных неприятностей, нужно воспользоваться следующими рекомендациями:

  1. Приобретая манжеты, следует делать выбор в пользу изделий с несколькими мембранами и пластиковым кольцом. Да, проводить с ними монтаж канализации из пластиковых труб довольно сложно, но усилия того стоят. Такие манжеты дольше остальных держат форму.
  2. Следует проверять качество каждой прокладки перед установкой. От деформированных деталей нужно решительно отказываться. После установки манжеты в паз нужно убедиться в том, что она располагается в нем ровно, без перекосов.
  3. Со временем резина прокладки становится твердой, уменьшаясь в размерах. Предотвратить течь можно с помощью герметика. Это вещество намертво прилипает к резине и пластику, создавая эластичный и долговечный водонепроницаемый слой.
  4. Тщательная зачистка срезов. Фасонные секции имеют скошенные края. На отпиленных трубах края прямоугольные и острые. Делать фаску можно на точильном станке или напильником. После этого края нужно очистить от опилок и пыли.

Не стоит использовать в качестве смазки мыло, силикон и машинное масло. Этот материал, мало того, что разъедает резину, но и постепенно смывается водой, оставляя после себя щели и раковины в прокладках.

Общее устройство канализации

Конструкцию этой системы можно коротко описать всего одним предложением. Монтаж системы канализации из пластиковых труб представляет собой соединение всех сантехнических приборов с вертикальным стояком. Под сантехническими приборами подразумеваются все потребители воды, которые есть в квартире — ванны, раковины, унитазы, стиральные и посудомоечные машины. Как правило, у каждого из этих приборов имеется свой сифон, предназначенный для создания водяной пробки, которая предотвращает попадание запахов из стояка в помещение.

От сифонов к стояку прокладываются пластиковые трубы, которые могут иметь различную длину и конфигурацию. Это зависит от планировки помещений. Монтаж канализации из пластиковых труб проводится так, что они могут прокладываться вдоль стен и пола или вмуровывается в плиты. Для этого предварительно изготавливаются штробы.

Как правило, для каждой квартиры устанавливается по одному стояку. По вполне понятным причинам они устанавливаются в непосредственной близости от унитаза, в туалете. Однако, из этого правила имеются исключения. Трехкомнатные квартиры и более просторное жилье могут иметь довольно большое расстояние между сантехническими приборами. Исходя из этого, допускается установка нескольких стояков.

Общие сведения

Правила, которые необходимо учитывать при монтаже канализации. Для верной подготовки необходимых элементов во время установки канализации, нужно разобраться в основных принципах работы системы. Для начала необходимо учитывать угол наклона, для поддержания давления в центральном стояке выше окружающего. Если баланс давления будет нарушен, то запахи из трубы могут проникнуть в квартиру, либо накопленные стоковые газы будут способствовать выталкиванию нечистот из сифона.

Для чего необходим угол наклона. Уклон канализационных труб должен соответствовать нормам, чтобы обеспечить самотек стоков к стояку. Если слишком увеличить уклон труб, то вода будет транспортироваться с большой скоростью, грязь с силой будет ударяться о стенки труб, оставляя отложения.

Наклон напрямую зависит от сечения используемой трубы:

  • 1.для труб с сечением в 50 миллиметров угол будет равен 30 миллиметрам на метр погонный трубы.
  • 2.если трубы, имеют диаметр 110 миллиметров, то уклон составит 20 миллиметров на метр погонный.
  • 3.при ста шести десятимиллиметровых трубах уклон равен 8 миллиметрам на метра погонный.
  • 4.Если сечение трубы 200 метров, то угол наклона равен 7 миллиметрам на метр погонный.

На время проведения работ, стоит предупредить соседей по стояку о предстоящих неудобствах, ведь надо будет отключать воду. Лучше привлечь сантехников для перекрытия воды в подвале, чтобы наверняка обезопасить себя от возможного затопления.

Монтажные работы следует проводить в будни в рабочее время, когда жильцы отсутствуют дома.

Как обезопасить квартиру от возможной утечки воды. Иногда соседи забывают, что пользоваться канализацией нельзя, поэтому могут возникнуть чрезвычайные ситуации.

Как закрепить центральный стояк. Если тщательно установить верхнюю часть стояка, то это половина успеха в оборудовании всей канализационной системы.

Фиксируя канализационный стояк, стоит соблюдать следующие правила:

  • 1.Под потолком с двух сторон стояка установить костыли, имеющие диаметр от 12 миллиметров.
  • 2.Зафиксировать костыли стоит, применяя раствор, либо с помощью шпилек, оснащенных цангой из металла.
  • 3.Полухомутами укрепить центральную трубу.

Под полухомутами следует проложить уплотнительные прокладки. Шпильки устанавливаются в проушины, поэтому специально для этого сверлят дырки. Все скобы скрепляются со шпильками на гайки. Гайки утягивают по очереди, во избежание давления на трубу сбоку.

Стояк крепят к стене, используя несколько хомутов и скоб. Если между стеной и стояком нет пространства для хомута, то в стене проделывают канавку.

Требования по укладке труб канализации в ванной

Канализация в ванной комнате монтируется с учетом уже выбранного места установки единицы сантехники. Разводка системы канализации придерживается всех точек их расположения.

Работы по укладке трубопровода канализации выполняются с требованиями:

  • с учетом ГОСТовских требований выполняется уклон прокладки магистрали канализации. Уклон выполняется из расчета 2 см на каждый метр трубы;
  • стыки в линии разводки на углах имеют угол не меньше 90 градусов;
  • для магистрали обязательное обустройство точек для ревизии;
  • для подсоединения к унитазу используют трубы с диаметром больше 100 мм, для слива применяется с диаметром 50 мм;
  • 10 мм выдерживается зазор в раструбе отводных труб;
  • канализация укладывается на высоте от 100 до 150 мм.

Для монтажа канализации не потребуется сложных инструментов.

Ремонт канализации в квартире

Поскольку вечного оборудования пока не придумали, рано или поздно каждый собственник столкнется с необходимостью поменять канализационный трубы. Во время капитального ремонта может быть заменена канализация в квартире своими руками.

Выбор труб

Сегодня редко кто устанавливает в квартире чугунные трубы, большинство хозяев предпочитает пластик. Для канализации подходят:

  • Поливинилхлоридные (ПВХ).
  • Полиэтиленовые (ПНД).
  • Полипропиленовые (PPRC).

Технология сборки труб

Технология соединения пластиковых труб предельно проста:

  • Каждая труба с одной стороны имеет соединительную муфту, снабженную уплотнительным кольцом из резины.
  • Соединительные детали (фитинги) имеют такие же муфты.
  • Для стыковки необходимо гладкий конец трубы (без муфты) вставить в соединительную муфту детали фитинга или другой трубы. Уплотнительное кольцо загерметизирует соединение.

Рекомендуется сначала загнать трубу до упора, а затем подвинуть на сантиметр (не более) назад. Такая хитрость позволит создать демпферный зазор, необходимый для компенсации линейных расширений.

Сложности перепланировки

При выполнении перепланировки иногда возникает необходимость произвести перенос канализации в квартире. Например, если происходит расширение санузла путем присоединения к нему площади коридора или происходит перенос кухни в комнату.

В этом случае, далеко не всегда удается разместить приборы так, чтобы вода могла перемещаться самотеком. Для решения проблемы рекомендуется использовать специальные насосы для канализации.

Виды канализационных труб

По мере развития технологии изготовления сантехнических изделий применялись различные материалы. В одной сточной системе могут использоваться разные по составу, техническим и эксплуатационным характеристикам трубы.

Рассмотрим их особенности:

  1. Чугунные секции. Отличаются массивностью, большим весом и хрупкостью. Внутренние стенки шершавые. Используются для изготовления стояков и сифонов.
  2. Асбестоцементные трубы. Имеют гладкую поверхность. Применяются редко, так как трескаются при вертикальной и горизонтальной нагрузках.
  3. Пластиковые трубы. Выпускаются в широком ассортименте, легкие, прочные, гибкие, устойчивые к воздействию агрессивной среды.

Монтажные работы

                После
подготовки схемы и приобретения необходимых материалов наступает время
переходить к непосредственному выполнению работ. Все посторонние предметы из
ванной удалены, площадка готова к замене канализации или первоначальному монтажу системы. Рассмотрим,
как правильно делается канализация в ванной своими
руками:

Демонтаж старых труб

                Перед
тем, как начать устанавливать
новые трубы, надо удалить старую отслужившую разводку. Если она открыта и
находится на виду, никаких проблем не возникнет. Однако, в старых домах нередко
встречаются трубы, замурованные в пол, стены, частично утопленные в перекрытия

Важно действовать
аккуратно и четко представлять себе, что именно в данный момент происходит. В
противном случае можно повредить водопровод, разрушить канализацию у соседей,
испортить общий стояк

Важно заранее наметить себе, до какого переходника
система будет демонтирована и удалена.

Это особенно необходимо в
случаях, когда производится полная реконструкция ванной комнаты, объединение с
туалетом или расширение площади. Как правило, все сантехнические приборы
переносят на другое место, поэтому схема размещения канализации в ванной комнате меняется. Оставляют
лишь стояк (чаще всего, чугунный) и тройник, образующий отвод в квартиру. Все
остальные трубы подлежат удалению. Чугунные элементы соединялись на цементный
раствор или на серу, поэтому перед разборкой стыка надо аккуратно удалить
уплотнение с помощью зубила и молотка. Деликатными ударами раскалывают цемент и
удаляют отбитые кусочки, пока труба не отделится от муфты.

Монтаж новой разводки

                Монтаж канализации в ванной
начинают с разметки. На стене отмечают осевую линию будущего трубопровода.
Необходимо помнить про уклон
и выдерживать нормативную величину:

  • для труб диаметром 50 мм — 3 см/м погонный;
  • труб диаметром 110 мм — 2 см/м;
  • для труб 160 мм — 0,8 см/м.

Монтаж и правильный уклон

Это оптимальные величины, они
могут быть немного изменены. Предельная величина уклона канализации составляет
15 см/м погонный, пролагать
трубы с большим наклоном нельзя. Это создаст возможность слишком быстрого
прохода воды, а твердые
частицы будут оставаться на стенках и накапливаться. В любом случае следует
соблюдать правило — угол наклона канализационной трубы уменьшается с
увеличением ее диаметра.

После выполнения разметки
отмечают точки установки крепежных элементов и делают отверстия под дюбели. Затем
начинается поэтапная сборка трубопровода. Как правило, сначала присоединяется
труба диаметром 110 мм с отводом для подключения унитаза. После него
устанавливают переходник на 50 мм, так как для ванной комнаты и кухни такого
диаметра вполне достаточно. Чрезмерно большой диаметр в данном случае вреден
тем, что на стенках быстро наслаивается жир и органические частицы, образующие
засор.

Необходимо стараться смонтировать разводку так,
чтобы количество соединений оказалось минимальным

Это важно, так как любой
стык трубопроводов может оказаться источником протечки. Если создается канализация в стене ванной,
трубы будут замурованы и доступ к ним станет невозможен (или слишком
проблематичен), поэтому минимизировать риск надо как можно больше

Прокладка системы в канале,
пройденном в стене, требует полной герметичности соединений и аккуратного
вывода патрубков, к которым будет подключаться слив из ванны или умывальника. Такой монтаж довольно
сложен, поэтому его выполняют редко.

Все муфты (раструбы) следует
направлять в сторону стояка. Это также позволит снизить опасность появления
протечек. Кроме того, надо установить ревизионные люки (как минимум, один),
чтобы имелась возможность пользоваться сантехническим тросиком для устранения
засора. Иногда в качестве люка используют отвод на умывальник, из которого на
время вынимают гофрированную выпускную гарнитуру.

Тестирование системы

                После
завершения сборки и внимательного осмотра готовой разводки, наступает время
проверки работоспособности вновь смонтированной линии. Самый простой
способ — открыть воду в кране и осмотреть все соединения на предмет
обнаружения протечек. Можно набрать воду в ванну и выпустить ее, произведя
внимательный осмотр всех узлов и элементов трубопровода. На полу не должно быть
никаких капель или луж воды.

Обнаруженные неплотности соединяют вновь с усилением стыка силиконовым герметиком. Если резиновое уплотнение слишком слабое или деформированное, рекомендуется полностью поменять трубу или фитинг. В критических ситуациях, когда нагрузка на систему будет максимальной, проблемное соединение не выдержит и создаст массу неприятностей владельцу квартиры. Если никаких протечек не выявлено, монтаж системы считается успешно завершенным.

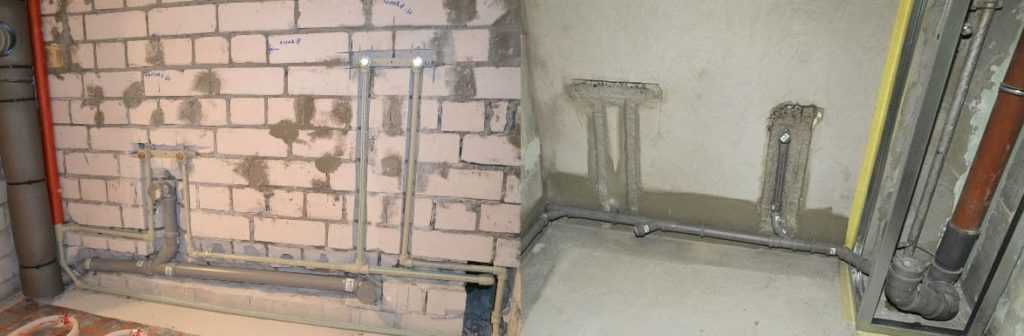

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.


Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.


Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Демонтаж

При замене пластиковых труб на новые, изготовленные из того же материала, их можно просто вынуть. Если же нужно демонтировать чугун, придется использовать болгарку с алмазным напылением. Профессионалы иногда используют молоток, но при большом объеме работ, с таким инструментом вы потратите много времени. Сначала отсоединяют трубы от стен и снимают сантехнику, при этом обозначая расположение ванны, раковины и других предметов карандашом. Перед началом работ не забудьте отключить воду и предупредить соседей.

Если вы выполняете демонтаж с помощью молотка, нужно наносить сильные удары по выступающим частям, чтобы расколоть и расшатать их. Используйте защитные очки или закрывайте глаза, так как куски чугуна могут повредить глаза.

При распиле чугуна обязательно надевать респиратор, так как образующаяся пыль очень вредна для здоровья.

Начинать разбирать трубопровод следует с «тройника», места соединения квартирной канализации со стояком.

  • Отсоедините трубы, ведущие к «тройнику».
  • Сделайте аккуратный распил в 10 см от стояка. Обязательно используете болгарку или ножовку, так как молотком вы можете повредить важные части стояка. Иногда не получается удалить «тройник» с первого раза. Если он не поддается, делайте второй распил. Вставьте клин, зубило или плоскую отвертку. Затем аккуратно и точно ударьте. Постепенно расшатывайте  трубу. В особо трудных случаях придется нагревать место стыка со стояком.
  • Очистите раструб от всего лишнего. Это позволит установить новую разводную трубу качественно.
  • Разберите оставшийся трубопровод.
  • Заткните все отверстия тряпками. Если все сделано тщательно, можно включать воду в доме.

Соединения

  1. Чем отрезать пластиковую канализационную трубу?

И ПВХ, и полипропилен режутся обычной ножовкой. Однако куда лучший результат дает применение болгарки с режущим кругом: срез будет идеально ровным, без трещин и заусенцев.


Болгарка — идеальный инструмент для резки пластиковой канализации

  1. Что делать, если труба не входит в раструб?

Снимите на ней наружную фаску. Это можно сделать той же болгаркой, напильником или острым ножом.

Обратите внимание на наружную фаску на конце трубы

Затем нанесите на наружную поверхность трубы и/или на резиновое кольцо в раструбе жидкое мыло или любую нейтральную смазку (крем для рук, вазелин и т.д.).


Нанесенная на соединяемые детали смазка уменьшит необходимое для сборки соединения усилие

При сборке соединения надежно зафиксируйте одну из деталей (хомутами или упором в стену).

  1. Как подключить к канализационной гребенке обвязку ванны?

Косым тройником. Его боковой отвод должен направлять воду к стояку.


Слив ванны соединяется с отводом косого тройника

  1. Умывальники и мойки тоже подключаются косыми тройниками?

Не обязательно. Для них нехарактерны залповые сбросы, поэтому можно использовать прямые уголки и тройники.


Отвод для умывальника выполнен прямым тройником

  1. Почему пластиковая канализация начинает течь по соединениям и как предотвратить течи?

Причина в том, что при длительном отсутствии расхода воды через канализацию резиновые уплотнительные кольца высыхают и утрачивают эластичность. Чтобы предотвратить появление течей, собирайте раструбные соединения на силиконовом герметике.


Сборка на герметике исключит течи соединений

Ремонт канализации при течи стыков

Разновидностей данной поломки масса.

Течет сифон под сантехническим прибором. Причины в износе резиновых прокладок или не герметичном и не прочном соединении. Устраняется просто: устройство демонтируется, делается замена прокладок, при обратной установке, для резьбовых соединений применяется пакля, фум-лента или любой другой уплотнитель.

Течь образовалась на стыке чугунной трубы с цементом. Следует отбить весть цемент, удалить все остатки набивки из щели.  Сделать новую набивку. Соединение труб снова покрыть раствором из цемента поверх набивки.

Если появилась протечка в свинцовом соединении, то требуется удалить старый свинец, после при помощи зубила установить новый свинец.

Можно на поврежденное соединение намотать бинт, смоченный в растворе цемента и жидкого стекла.

Течь стыков на пластиковых трубах, подразумевает банальную замену уплотнителя.

Сборка нового трубопровода канализации

Замена канализационных труб в квартире начинается с установки нового уплотнителя из резины в тщательно очищенном раструбе тройника. Фиксация производится силиконовым герметиком.

Для монтажа применяются трубы и фитинги из ПВХ (или других полимеров). Все детали должны быть чистыми с неповрежденными манжетами. Система внутриквартирной канализации безнапорная, стоки движутся благодаря уклону канализационных труб.

Порезку труб осуществлять ножовкой. Обязательно снять фаску (угол 15о) обычным напильником для предотвращения повреждения уплотнителя острым краем с заусенцами необработанной трубы. Фасонные части резать нельзя.

Не рекомендуется применение отводов 90°. Лучше использовать два угла по 135°

Такая схема позволит избежать засоров, увеличивая пропускную способность канализационных труб.

Трубы и фитинги для внутриквартирной канализации

Пошаговая инструкция по сборке:

  1. Установить унитаз и биде с помощью трубы диаметром 110.
  2. Соблюдая уклон (3% при диаметре трубы 50 мм и 2% при диаметре 100 мм) к самой нижней точке –  тройнику ввода, установленному на стояке, осуществить переход к трубам 50 мм диаметром. Переход должен быть плавным. Вначале устанавливается отрезок 100 – 150 мм диаметром 100 мм. Затем, фиксируя каждый стык, перейти на диаметр 50 мм.

Особенности установки сантехприборов

Высота установки каждого прибора зависит от удаленности от точки ввода (основного стояка). Чем дальше располагается прибор от стояка, тем выше должен быть расположен слив. Стиральная и посудомоечная машины устанавливаются без поднятия над полом их слива.

Монтаж внутриквартирной канализации не требует сварки труб. Трубы и фасонные части просто вставляются друг в друга (прямая часть в раструб). Герметичность обеспечивается уплотнителями, установленными в пазы раструбов. Чтобы гарантировать прочность стыковки, рекомендуется использовать силиконовый герметик. Смазка продлевает срок службы уплотнителей и не допускает слипания манжеты с трубой.

Прокладка новых пластиковых труб

При сборке внутриквартирного трубопровода, нужно помнить о температурных расширениях при которых необходим, компенсирующий изменение длины, зазор  10 мм. Труба задвигается в раструб до упора, производится отметка на трубе, выдвигается назад на 10 мм, фиксируется.

Внутриквартирная разводка системы канализации

К главной магистрали 110 мм диаметром подсоединяют унитаз и биде, к 1-ой главной магистрали 50 мм диаметром подключают остальные приборы ванной и туалета, ко 2-ой главной – кухонные приборы.

Канализационные трубы в квартире могут располагаться как вертикально, так и горизонтально. Для фиксации трубопровода без перекосов применяют хомут крепежный. Хомут устанавливают под раструбом, чтобы не соскальзывал при монтаже.

Расстояние между хомутами в случае горизонтального расположения труб равно 10 диаметрам, т.е. для трубы 50 мм диаметром расстояние между креплениями будет 500 мм. При вертикальном расположении – 100 или 200 см.

Виды крепления:

  • жесткое;
  • плавающее.

Жесткое крепление фиксирует трубу во всех направлениях. Плавающее крепление дает возможность перемещению труб в продольном направлении.

Жесткое крепление хомутом

Роль гидрозатвора в трубопроводе канализации

Сантехприборы (мойка, раковина, умывальник, душевая кабинка, ванна) подключаются к системе внутриквартирной канализации при помощи сифонов, выполняющих роль гидрозатвора и являющихся соединительными элементами между трубой и приборами. Биде и унитаз обладают встроенным в конструкцию гидрозатвором.

Чтобы в квартиру не попадали газы и неприятный запах из канализационной системы, применяют гидрозатворы. Это водяная пробка, образующаяся при перепаде 2-х труб по высоте. Водная преграда полностью перекрывает сечение трубы. После слива пробка заменяется новой. Если длительное время не пользоваться санузлом, то жидкость испаряется, гидрозатвор пересыхает, неприятный запах проникает в квартиру. Для устранения проблемы достаточно слить воду.

Гидрозатвор

Замена труб канализации в квартире требует внимательности и аккуратности. Пластиковые трубы устанавливать просто. Нужно представлять принцип работы системы канализации, что даст возможность избежать ошибок при сборке трубопровода и подключении приборов.

Зачем вообще нужен угол уклона трубы?

Использование угла наклона канализационной трубы обязательно использовать для того, чтобы лишить себя следующих проблем:

  1. При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
  2. Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
  3. Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Видео по теме:

Уклоны канализации и их способы выставления:

и видео

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

2 Как отремонтировать канализационную трубу, которая подтекает?

В ситуациях, когда протечка фиксируется на входе в трубу, проблема исправляется достаточно просто:

  • уплотнением входа;
  • подтягиванием соединения;
  • заменой прокладки.

Как правило, протекают кухонные мойки, умывальник в ванных комнатах и сливы от ванной. При этом в большинстве случаев протечки обуславливаются неточными соединениями на местах перехода трубы и сифона либо сливного отверстия санитарно-технического оборудования и сифона.

Более сложными являются ремонтные мероприятия тогда, когда подтеки начинают формироваться на стыках трубных конструкций из чугуна. В такой ситуации ремонт чугунных труб канализации потребует от человека приложения достаточно-таки немалых сил. В зависимости от вида соединения труб (цементное или свинцовое) протечка устраняется двумя разными способами.

Если стыки трубопровода, которые начали подтекать, соединены между собой при помощи цемента, ремонт канализационных труб в квартире выполняется так:

  • старый цементный раствор разбивается зубилом и молотком, а затем удаляется;
  • стык тщательно очищается от остатков набивки;
  • накладывается новая набивка, в нее помещается уплотнитель;
  • готовится новый раствор (на десять частей цемента берется одна часть воды), которым необходимо аккуратно и надежно заделать стык.

Специалисты рекомендуют использовать особую смесь для обработки прядей уплотнителя. Готовят ее из семи частей цемента и трех частей асбеста. Данные компоненты смешиваются друг с другом, а потом в них доливают воду до получения пластилиновой консистенции состава. Обработанный такой смесью уплотнительный слой будет в разы эффективнее выполнять свою функцию.

При свинцовом соединении элементов канализационной сети ремонт осуществляется следующим образом:

  • стык очищается максимально тщательно;
  • при помощи зубила в зазор помещают новые конусы из свинца (процедура не так трудоемка, как может показаться на первый взгляд, так как свинец по своей структуре является мягким материалом).

Выбор подходящего крепежа для осуществления надежной фиксации канализационных труб

Для выполнения фиксации инженерных труб к стене или потолку зачастую применяются специальные хомуты, отличающиеся по диаметру. Для гарантии жесткого крепления специально подбирается хомут исключительно под диаметр трубы. А на участках, предполагающих только лишь гарантию сохранения осевого направления системы, применимы хомуты большего диаметра, при необходимости компенсирующие термическую растяжку всей системы, состоящей их пластиковых канализационных труб.

Расстояние между точками крепления канализационных труб устанавливается исключительно исходя из технических характеристик (берутся во внимание диаметр, объем потока и некоторые другие параметры), в строгом соответствии с действующими нормативно-правовыми документами — СНиП стандартами. Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10. Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10

Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10.

Пластиковые трубы фиксируются хомутами или скобами, монтируемыми на горизонтальных поверхностях ровно через каждый 1 м при условии, что диаметр трубы составляет менее 63 мм, 1,5 м — если значение диаметра трубы находится в диапазоне от 63 до 160 мм и 2 м — если данное значение превышает 160 мм.

При этом, при вертикальном креплении скобы или хомуты устанавливаются ровно через каждые 1,5 м (в том случае, если диаметр трубопровода составляет менее 63 мм) и 2 м (если значение превышает 63 мм). В обоих вариантах, длина трубопровода, который не опирается на сплошное основание (в угловых точках и местах подсоединения труб к сантехническому оборудованию), не должна быть более 0,5 м.

Резиновая прокладка фиксирующих хомутов препятствует распространению звука при прохождении сточных вод через несущие конструкции.

Также зачастую используются опорные консоли. С целью фиксации кронштейна стояка стандартного диаметра применим двойной профиль. Подобный способ фиксации широко используется в тех местах, где необходимо обеспечить снижение нагрузки на несущую способность конструкции стены. Как вариант – такая необходимость имеет место в том случае, если требуется выполнить фиксацию канализационной трубы к сэндвич-панели или её ригелям фахверка, ради обеспечения большей жесткости и надежности фиксации.

Современный рынок предлагает самые разные виды кронштейнов, подходящих для крепления инженерных труб, имеющих низкие показатели термического расширения и повышенную устойчивость к воздействию неблагоприятных физических факторов внешней среды. Подобрать крепежный элемент самостоятельно бывает сложно, возможно, стоит обратиться за помощью к профессионалам своего дела.

№4. Полипропиленовые канализационные трубы

Полипропиленовые трубы сегодня активно используются в обустройстве систем отопления, холодного и горячего водоснабжения. Свойства материала сильно зависят от его структуры. Для внутренней канализации подойдут трубы, изготовленные из сополимера пропилена и этилена (PPR), они выдерживают температуры до +700С. Еще лучше ведут себя трубы типа PPs, которые спокойно выдерживают температуру до +950С и кратковременное воздействие даже более высоких температур. Более прочными будут армированные трубы, причем оптимальным считается армирование стекловолокном. В маркировке изделий указывается и рабочее давление: для внутренней канализации будет достаточно труб PN10 (выдерживают 1МПа), но чаще берут PN20.

Достоинства:

  • долговечность до 50 лет;
  • устойчивость к коррозии и практически всем агрессивным веществам (кислоты, щелочи и соли не повредят материал);
  • высокая прочность труб и соединений. Полипропилен по прочности обходит полиэтилен и ПВХ, он более устойчив к появлению трещин, а места стыков реже разгерметизируются;
  • небольшой вес;
  • абсолютная гладкая внутренняя поверхность, так что проблем с зарастанием трубы не возникнет;
  • устойчивость к высоким и низким температурам, что позволяет использовать трубы практически в любых условиях. Трубы при этом не деформируются;
  • относительная простота монтажа. Соединение отдельных участков производится специальным сварочным аппаратом, научиться работать с которым сможет практически каждый;
  • относительно невысокая цена, но полипропиленовые трубы обойдутся дороже поливинилхлоридных;
  • полипропилен типа PPs относится к группе трудновоспламеняемых материалов.

Среди минусов полипропиленовых труб можно отметить только температурную деформацию, так что их придется либо утеплять, либо оснащать компенсаторами.

Что представляет собой разводка труб

В большинстве новых домов туалет примыкает к кухне, поэтому источник водоснабжения у 2 помещения идентичен. Отправной точкой разводки станет кухонная мойка, после чего труба идет через туалет и ванную комнату. Завершается разводка врезкой в общий канализационный стояк.

Пример разводки труб в квартире

Провести установку канализационной системы в отдельно взяток квартире своими руками поможет знание некоторых технических особенностей:

  • Одна из функций системы – быстрая транспортировка стоков от источника их образования до стояка;
  • Не требуется создавать дополнительное давление – вся сантехника устроена таким образом, что вода течет самостоятельно;
  • Угол наклона каждой трубы определяется строительными нормативами;
  • Выбранный уклон сохраняется на всем протяжении участка.

Последний пункт вызывает больше всего проблем. Самостоятельный монтаж проводится таким образом, чтобы окончание трубы, расположенной в месте приема, было врезано всегда чуть выше в стояк.

Правила монтажных работ

Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:

  • Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
  • Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
  • Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.
  • Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
  • Независимо от способа соединения труб места стыковки необходимо обезжирить.
  • Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
  • Соединение элементов трубопровода выполняется по потоку.
  • Не допускается расположение стыков внутри стен и перекрытий.
  • Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.

Выводы и полезное видео по теме

Монтаж канализации в квартире – это трудоемкий процесс, но знание тонкостей поможет совершить грамотную установку. Воспользуйтесь видео-советами, чтобы расширить свои знания и понаблюдать за работой профессионалов.

Сейчас вы знаете, как спланировать и провести канализацию в квартире. Процесс демонтажа и установки оборудования сопровождается множеством профессиональных нюансов, поэтому при необходимости лучше обратиться к специалистам.

Имеете опыт в решении подобных задач? Или остались вопросы по обустройству канализации в квартире? Пожалуйста, делитесь своим мнением и оставляйте . Блок для связи расположен ниже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
