Качели из дерева своими руками: особенности монтажа. изготовление сиденья и рамы

Где лучше установить?

Прежде чем приступить к работе над качелями, следует выбрать для них подходящее место. Конструкцию можно установить где угодно, но если нужны красота и комфорт, над выбором места стоит задуматься.

Такие качели довольно просторны, на них могут находиться взрослые вместе с детьми. Там, где их устанавливают, формируется удобная площадка для отдыха на свежем воздухе. Рядом может находиться обеденная зона, место для барбекю с печью и мангалом. Или делается упор на эстетику: качели располагают в центре свежего газона либо в окружении цветников, у декоративного фонтана, пруда, водопада.

Само место для монтажа будущих качелей может быть открытым, закрытым или полузакрытым. Открытые конструкции устанавливают на свободном участке сада или перед домом. Максимум, что они могут иметь в качестве крыши, это небольшой навес, оборудованный на самой конструкции.

К полузакрытым площадкам относятся террасы, пергола, где возводятся несколько условных стен, покрытых растительностью. Иногда качели помещают в закрытом пространстве – на веранде или в беседке. Выбирая место для каркасных качелей, следует учитывать определенные нюансы:

  • нельзя ставить конструкцию в низине, чтобы избежать сырости;
  • место должно быть ровным, или его следует выровнять;
  • качелям необходима тень от дерева, построек или навеса, но в то же время нужно избегать мест со сквозняками;
  • рядом с площадкой для отдыха следует исключить произрастание ядовитых растений, а также аллергенов и медоносов.

Как сделать качели своими руками

В зависимости от того, какой материал вы выберете для создания указанного аттракциона, может понадобиться следующий инструмент и материалы:

Схема садовых качелей своими руками.

  • дрель;
  • болгарка;
  • сварочный аппарат;
  • металлические трубы;
  • ножовка;
  • брус или бревна;
  • сиденья;
  • ручки.

Если у вас есть металлические трубы, а также опыт работы с металлом, то можно сделать металлическую конструкцию. Достаточно использовать стальные полуторадюймовые трубы. Все детали соединяются при помощи сварки или болтов.

Для того чтобы конструкция была надежно закреплена, она бетонируется. Все выступающие детали необходимо хорошо обработать болгаркой и напильником, чтобы не допустить получение травмы ребенком.

Более простыми в строительстве являются качели из бревен. Необходимо брать твердые породы дерева, например, дуб, можжевельник, хотя они и сложны в обработке, но имеют высокую прочность. Использовать сырую древесину не рекомендуется, так как после ее высыхания качели могут поменять свою форму. Для изготовления конструкции из бревна не требуется наличие специальных навыков. Если для этих целей вы выберете брус, то здесь надо иметь элементарные навыки проведения столярных работ.

Стационарный вариант

Работы выполняются в несколько этапов. Первый — установка основания. Для этого лучше использовать металлическую трубу или профиль, толщину которого рассчитывают исходя из возраста и веса детей. При этом делается запас прочности из расчета на то, что малыши будут расти и набирать вес.

Самый простой тип основания — П-образное крепление. Для этого отрезку трубы задают нужную форму при помощи обычного трубогиба. Подземная часть не должна быть менее 50 см, высота же надземной части колеблется от 0,5 до 1 м. Расстояние для крепления доски-балансира должно быть на 10 см шире, чем сама доска.

Для крепления делается фундамент. Лопатой выбирается грунт так, чтобы получится квадрат со сторонами не менее полуметра. В него ставят опору и заливают в яму подготовленный бетон.

Пока он затвердевает (для чего нужно минимум 48 часов), можно приступать к изготовлению балансира. Высушенную и тщательно отшлифованную доску (из сосны, березы, дуба) подгоняют под нужный размер. Он колеблется в пределах 2-3 м, в зависимости от возраста и роста детей.

Затем ее покрывают составами, которые защитят дерево от насекомых-вредителей и плесени. При помощи рулетки определяют центр и делают крепление. Для этого берут металлическую полосу по ширине доски, изгибают ее по толщине трубы-основания и просверливают отверстия для крепежей. Чтобы в процессе металл не перетирал доску, на нее крепят резиновую или металлическую полосу.

Когда бетон застыл, надземную часть металлической конструкции грунтуют и окрашивают. После этого крепят к ней доску. Последний этап — монтаж ручек. Отмерив место для сиденья, из деревянных брусков вырезают ухваты, которые крепятся к доске. Лучше делать их в форме буквы «П» на уровне груди ребенка. Ширина должна быть такой, чтобы он мог держаться двумя руками сразу.

Пошаговая инструкция по изготовлению качелей из металла

Металлические качели отличаются прочностью и долговечностью. Однако, для изготовления потребуется специальный инструмент, опыт и умение работать с металлом.

Рассмотрим методику сборки внимательнее:

Схемы и чертежи, составление проекта

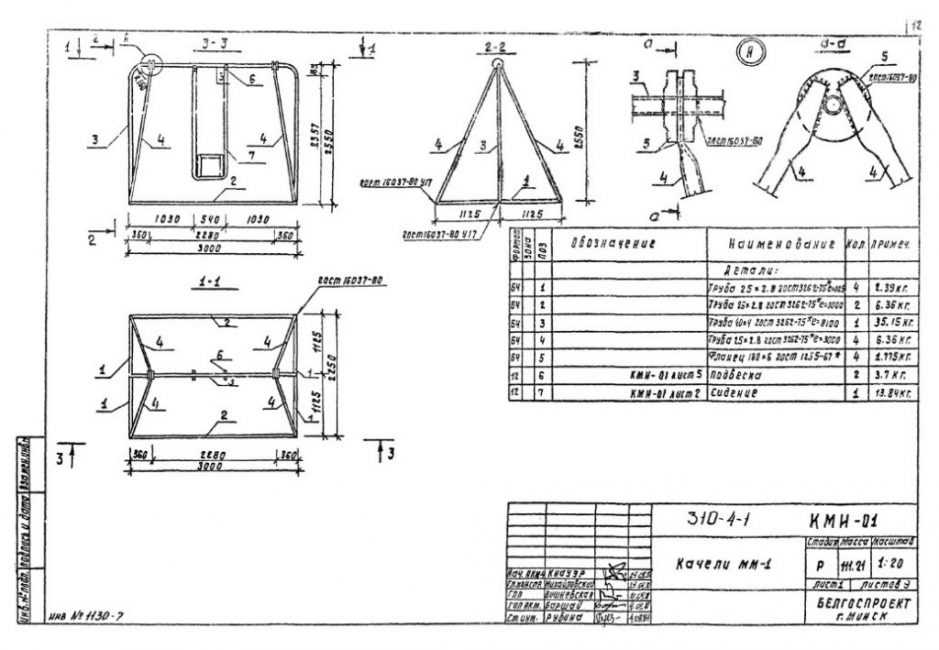

Типовой проект металлических качелей для одного человека

Первым шагом должна стать работа по составлению рабочего чертежа. Это необходимая процедура, позволяющая лучше продумать конструкцию, прояснить для себя некоторые вопросы относительно размеров, соединений, неясных моментов.

Более опытные пользователи составляют собственные рабочие чертежи. Если подготовки нет, или не хватает времени для детальной проработки всех нюансов сборки, следует поискать готовый чертеж в сети интернет.

Не обязательно использовать готовый проект в его первоначальном виде. некоторые его позиции можно изменить, добавить или убрать некоторые детали.

Инструменты и материалы

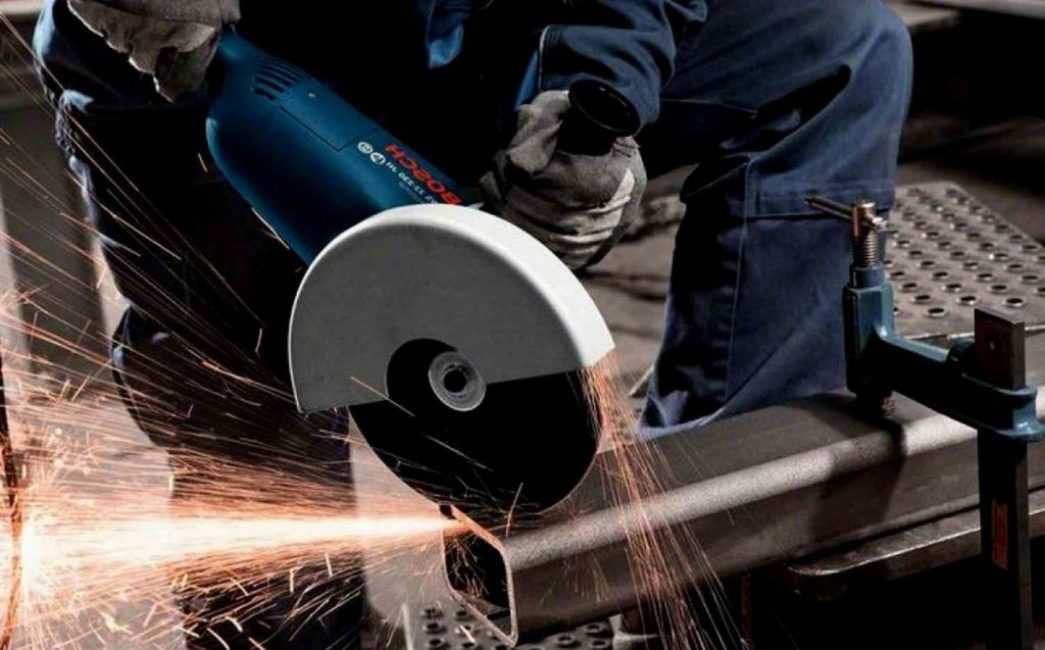

Болгарка

Для изготовления качелей из металла потребуются:

  • болгарка с отрезным кругом;
  • сварочный аппарат с набором электродов;
  • рулетка, линейка, угольник;
  • чертилка, кусок мела;
  • электродрель (мощная, предназначенная для установки больших сверл);
  • сменные диски для болгарки (металлическая щетка, наждачные диски для очистки и обработки швов).

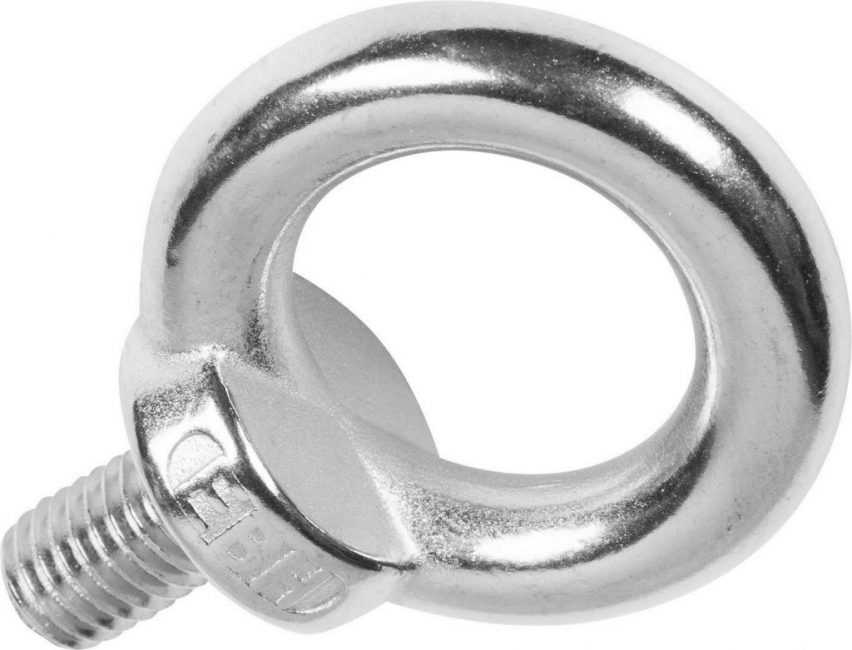

Рым-болт

Материалы для сборки качелей:

  • металлическая труба прямоугольного или круглого сечения. Ее размер может составлять от 50 мм (диаметр) или 50 × 50 мм (40 × 60 мм);
  • металлическая труба прямоугольного сечения 20 × 20 мм (или 25 × 25 мм) для изготовления сиденья;
  • пара рым-болтов для крепления подвесов (если планируется установка двух сидений, потребуется две пары и т.п.);
  • краска, кисти или распылитель для нанесения защитного покрытия.

Приведенный перечень нельзя назвать исчерпывающим, так как в составе конструкции могут быть использованы различные дополнительные элементы — навес, сиденье из других материалов и другие детали.

Этапы выполнения сборки

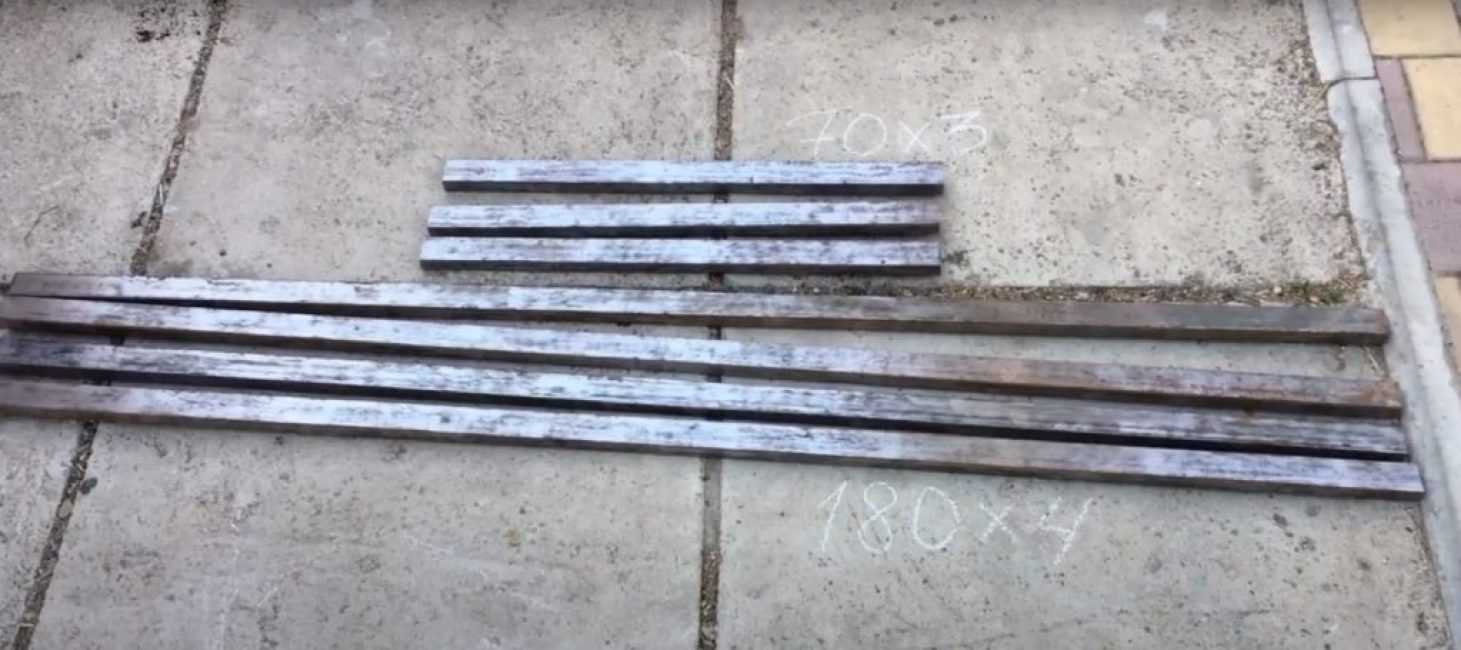

Детали нужной длины

Сборка металлических качелей проходит поэтапно. Порядок действий:

1

подготовка деталей. По спецификации, составленной по данным рабочего чертежа, отрезают детали нужной длины. Для этого используется болгарка с отрезным кругом;

2

изготовление опорных конструкций (боковых). Используется труба большего сечения. С помощью заранее подготовленного шаблона намечаются контуры угловых элементов, отрезаются болгаркой. После этого опоры соединяются на сварку, в нижней части прикрепляются поперечины (распорки);

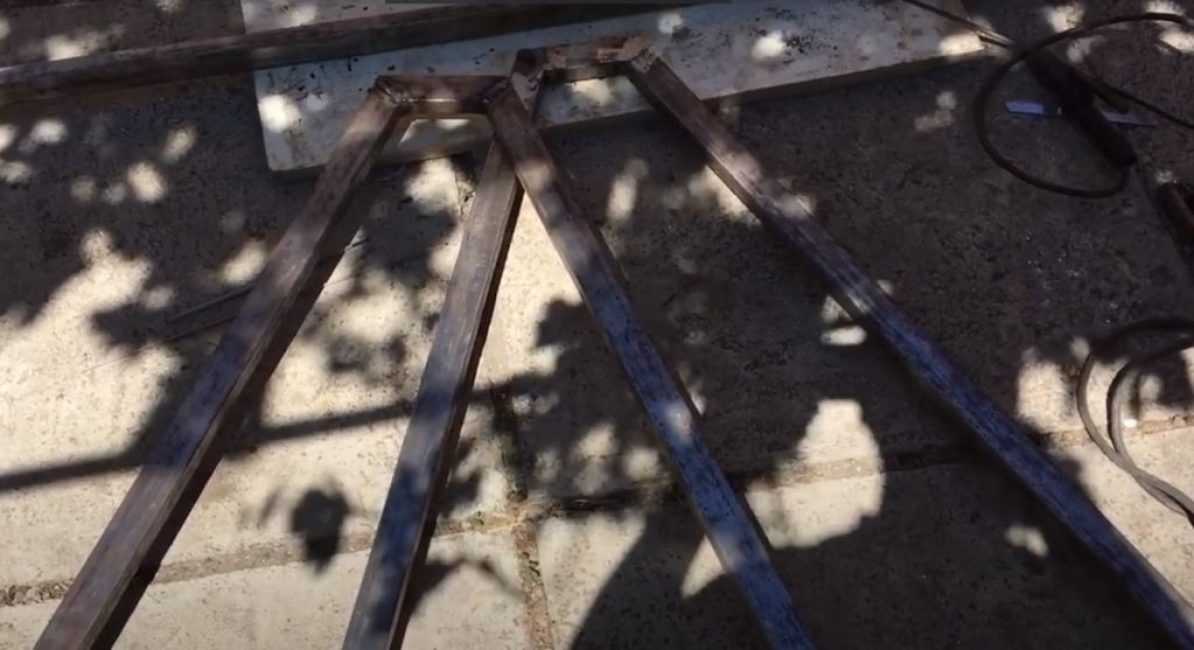

Опорные конструкции

3

изготовление перекладины — заключается в подготовке участков присоединения пар рым-болтов (или одной пары, если качель будет одноместная);

4

сборка опорной конструкции. При соединении надо следить, чтобы рым-болты были ориентированы точно вниз

Это особенно важно, если используется труба круглого сечения;

5

изготовление сиденья. Здесь возможны разные варианты, степень сложности которых зависит от проекта, уровня подготовки и навыков мастера. Если нет опыта или времени, используют готовые стулья из металла, к которым крепят проушины для присоединения подвесов.

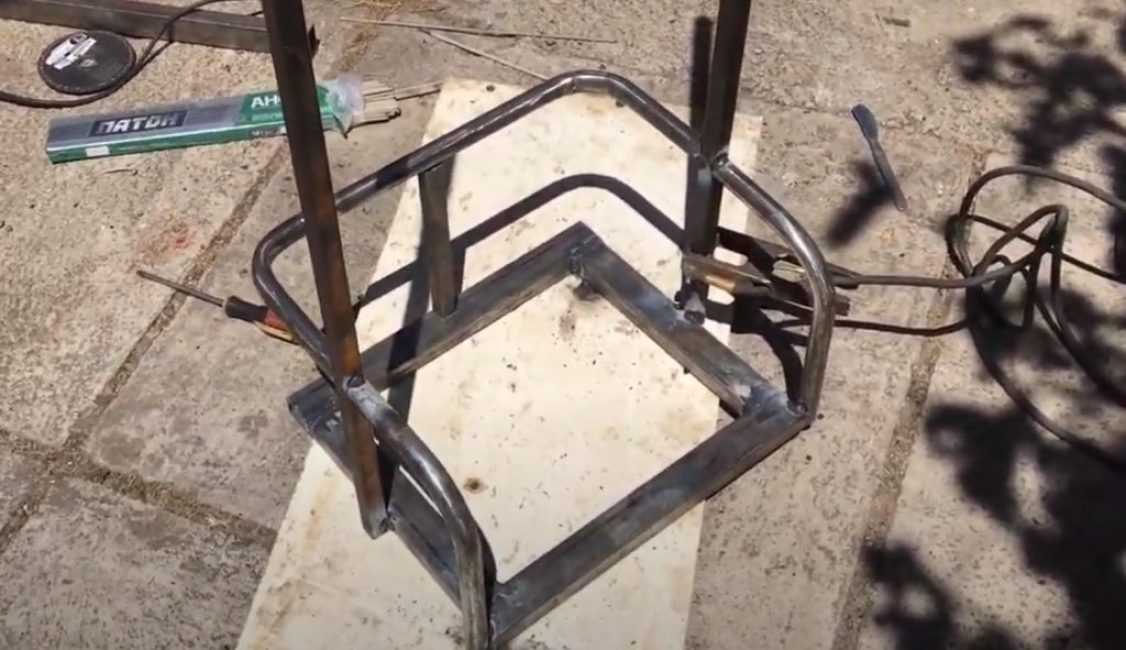

Сиденье

Преимуществом сборки с помощью сварки является возможность соединять детали под любым углом. Однако, некоторые участки потребуют усиления с помощью косынок или дополнительных бобышек. Иногда их приходится устанавливать на уже готовую конструкцию, если во время испытаний появились сомнения в прочности модели.

Веранда пристроенная к дому — расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Качели балансир своими руками из дерева с металлическим каркасом

Давайте изготовим качели балансир своими руками из дерева. В качестве каркаса используем металл, а для перекладины возьмем доску из строганого бруса.

Инструменты и материалы

Для изготовления понадобятся следующие материалы:

  • доска 50х200х2500 мм;
  • металлические трубки диаметром 35 мм и длинной 2500 мм для основного каркаса;
  • металлические трубки диаметром 15 мм для сооружения распорок. Возьмите 1000 мм – лучше пусть останется, чем не хватит.
  • два металлических уголка каждый по 500 мм в длину и 50 мм в ширина каждой из сторон;
  • втулка 25 мм в диаметре;
  • старая покрышка для ограничителей;
  • арматура 14 мм в диаметре для сооружения ручек. Общая длина 900 мм, после разрежем;
  • кусок шланга длиной 400 мм в диаметре не меньше 15 мм (должен будет одеваться на арматуру);
  • полоса 400х30 мм;
  • винты с шайбами для крепления доски к уголкам и полосы к доске.
  • сварочный аппарат;
  • болгарка;
  • шуруповерт;
  • трубогиб.

Сооружение каркаса

Для такой качели нам не понадобится фундамент, однако мы можем заострить края трубок, чтобы вкопать в землю для большей устойчивости. Давайте рассмотрим пошаговую инструкцию по сооружению качели качалки.

  1. Возьмем металлическую трубу диаметром 40 мм и длинной 2400 мм и разрежем болгаркой на три части – 1000, 1000 и 400 мм. Используя трубогиб изогнем каждую 1000 мм часть трубки так, как это показано на фото ниже.
  2. Далее берем трубку 400 мм, продеваем в нее втулку так, чтобы она выглядывала на 100 мм с каждой стороны. Втулка будет выступать в роли элемента для создания качения.

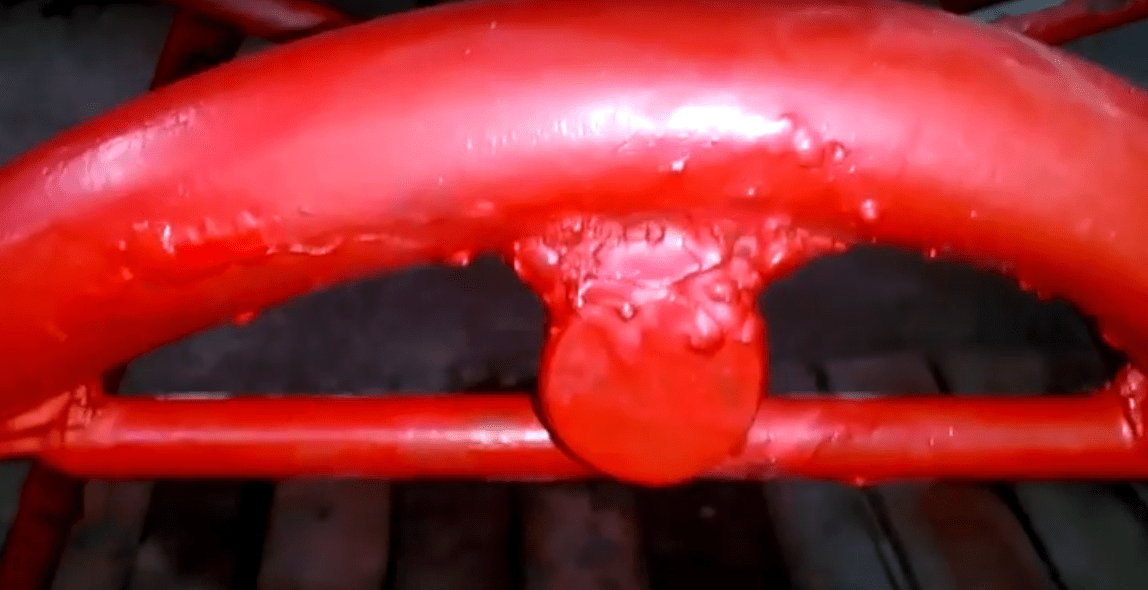

  3. Привариваем втулку к ранее изогнутым трубкам так, как это показано на фотографии ниже. Дополнительно укрепляем распорками 15 мм диаметром.

Берем ранее заготовленные уголки и привариваем их к трубке под углом 90 градусов. Дополнительно укрепляем распорками ,которые привариваются как к уголку, так и к трубке, как на фото ниже.

На этом металлический каркас готов. Если вы обладаете навыками сварщика, то соорудить подобную конструкцию не составит труда.
Пришло время крепить доску к уголкам. Расстояние между стенками уголков должно было получиться 200 мм – как раз ширина доски. Укладываем её, предварительно сделав разметку таким образом, чтобы за пределы уголков выступали равные части. Если в нашем случае длина каждого уголка 500 мм, а длина доски 2500 мм, то не сложно посчитать, что выступать она должна на 1000 мм с каждой стороны. При общей высоте качели в 500 мм этого будет достаточно, чтобы можно было свободно раскачиваться.
Чтобы закрепить доску на уголках используем винты 6 мм в диаметре. Просверливаем отверстие, после накручиваем. Расстояние от края доски по ширине не более 10-12 мм, расстояние от края уголка по длине 100 мм. Всего 4 крепления по каждой из сторон.

Каркас качелей весов готов, пришло время заняться ручками и ограничителями.

Ручки и ограничители

  1. Для монтажа ручек используем арматурину 14 мм в диаметре. Необходимо разрезать кусок длиной 900 мм на 4 части: 2х250 мм и 2х200 мм.
  2. Возьмем металлическую полосу 400х30 мм и разрежем на две равные части по 200х30 мм.
  3. Высверлим два отверстия в полосе и доске для крепления, диаметр 6 мм, как на фото ниже. Видно довольно плохо, однако скажем наверняка, что расстояние от краев одинаковое – 12 мм и от наружного края 20 мм. Накручиваем винты с шайбами – крепление для ручек готово.
  4. Необходимо приварить арматуру 250 мм вертикально к полосе так, чтобы она была ровно посередине. Отступ с двух сторон равен 93 мм. После этого перпендикулярно приварим кусок арматуры 200 мм так, как на фото ниже. Завершающим этапом натянем на арматуру куски шланга с двух сторон, чтобы было удобно держаться.
  5. Чтобы сделать катание на качелях полностью безопасным, следует использовать специальные ограничители. На эту роль наилучшим образом подходят автомобильные шины. Для того, чтобы сделать их, разрежьте покрышку напополам, выверните половинки наизнанку.
  6. Под местами сидения прикрепите покрышки с помощью саморезов. Таким образом качели никогда не прищемят ноги ребенка, а само катание станет приятнее и комфортнее.

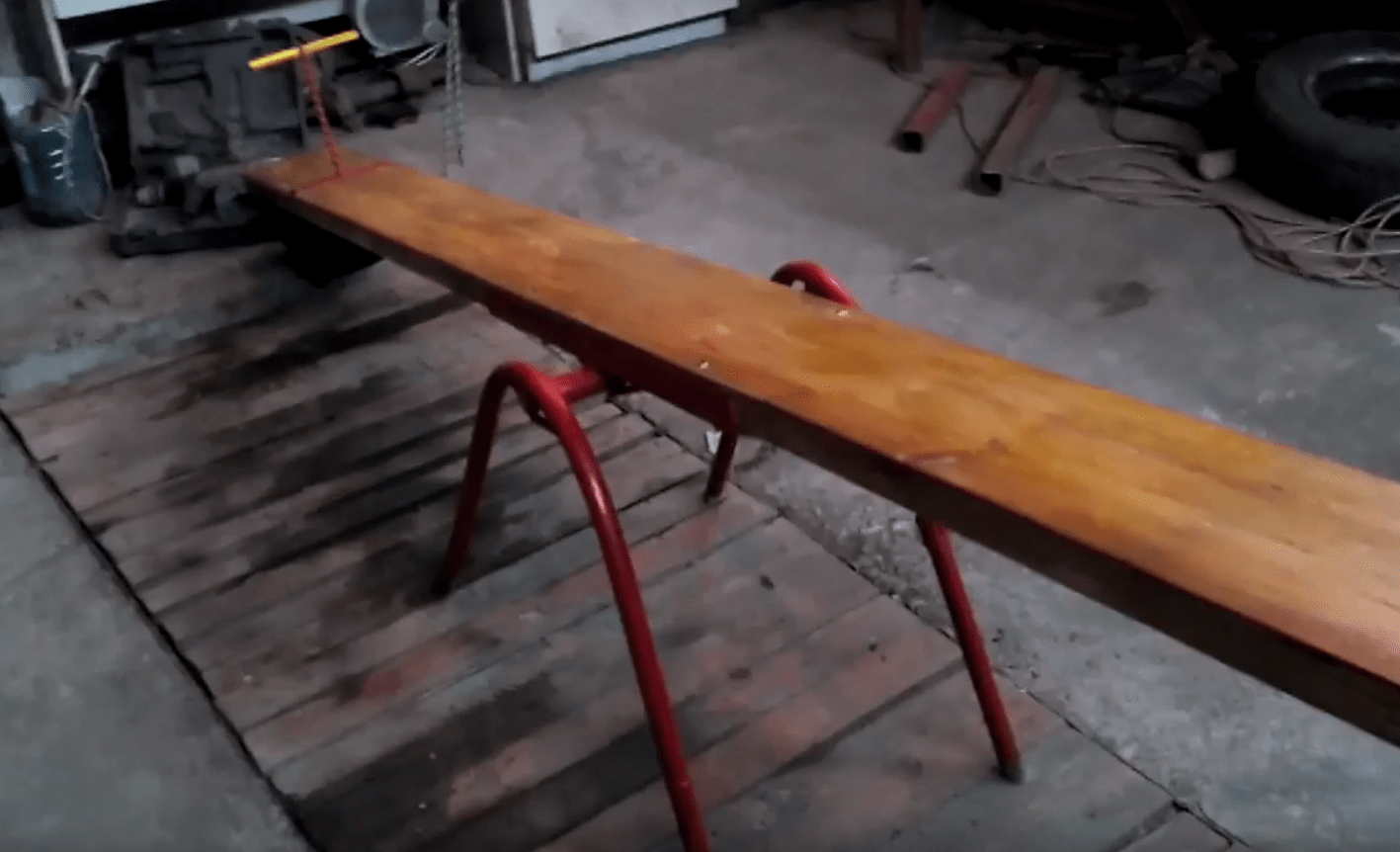

На этом маятниковые качели готовы, в итоге получается такая интересная конструкция как на фото ниже. Как за ними ухаживать читайте далее.

Уход и эксплуатация

Деревянные качели балансир при правильном подходе весьма неприхотливы в уходе и эксплуатации.

  • Покрыть защитным лаком необходимо все деревянные элементы качели, чтобы свести к минимуму воздействие на них факторов окружающей среды.
  • Для декоративной покраски подбирайте краски для наружного применения, которые будут безопасны для вашего здоровья.
  • Металлическую часть качели можете покрыть антикоррозийным покрытием и покрасить в красный цвет, как на фото.

Более подробно о сооружении этой качели смотрите на видео

Чем привлекательны

Лучший отдых для детей — это игры на свежем воздухе. В хорошую погоду на качелях можно весело провести время, раскачиваясь в разные стороны, прыгая и кружась. Благодаря легкому весу и мягкой обивке сиденья при даже ударе нет сильных ушибов. Травм от Гнезда значительно меньше, чем при катании на обычных металлических или деревянных качелях.

Если размеры сиденья позволяют, можно играть вдвоем, втроем и т.д. Главное, чтобы конструкции были прочными и выдержали напор всех желающих. Благодаря компактности хранить их можно просто. На зиму качели снимаются, складываются и убираются в любое удобное место — на балкон, в кладовку, шкаф.

Для изготовления сиденья и каркаса пригодны недорогие подручные материалы — гимнастические обручи, автомобильные шины, дерево, металл. А если привлечь детей к совместному творчеству, они подскажут самые неожиданные идеи.

Как любой движущийся предмет, качели могут быть опасны. В них не предусмотрены ни спинка, ни еще какая-либо страховка. Ребенка до 5 лет желательно оградить от этой затеи или хотя бы снизить высоту сиденья до минимума. Несущий каркас или балка должны быть максимально прочными. При динамических воздействиях нагрузка возрастает в несколько раз, что нужно учесть при конструировании и изготовлении.

Как сделать качели гнездо своими руками: виды креплений

При подготовке места для качелей-гнезда нужно учитывать, что при раскачивании несущие элементы будут постепенно ослабляться. Поэтому при установке в беседке или на веранде нужно быть уверенным в прочности потолков.

Бетонные перекрытия отлично выдерживают нагрузки. Если плиты пустотные, внутри находятся слабые зоны. Поэтому качели вешаются на специальные крепления — складные анкеры с крюком, предназначенные для различного подвесного оборудования и тяжелых люстр.

Чтобы прикрутить качели к деревянной балке или стальной перекладине турника, есть винтовые крепления. Для них просверливаются сквозное отверстие, а затяжка производится 2 гайками с шайбами. Канат или цепь протягивается через карабин, подвешенный к крюку. В месте максимального трения расположен нейлоновый ролик, улучшающий скольжение.

Для крепления к балкам предназначены крепежи, которые работают по такому же принципу, но вместо болта у них хомут. Он обжимает круглую перекладину, например, трубу или бревно. Недостаток — не регулируются по диаметру. Выпускаются разновидности с хомутами квадратной формы, а также из прочной синтетической ткани, которая используется для изготовления строительных строп.

Если качели Гнездо подвешиваются на 4 отдельных каната, подойдут парные крепежи. За счет большой площади опирания увеличивается устойчивость качелей к опрокидыванию.

Подготовка в работе

Рекомендуем ознакомиться

Основным принципом работы качелей такого типа является хорошо сбалансированная доска-сиденье

Поэтому важно еще до начала монтажа рассчитать верные размеры и центры конструкции

Первым этапом строительства качелей-балансира является создание проекта. Его лучше сделать на миллиметровой бумаге. На ней сможет нарисовать чертеж даже не умеющий рисовать человек.

Для изготовления обычных качелей-балансира приняты следующие размеры:

  • длина доски-сиденья — 2-3 м;
  • высота стойки — 0,5-1 м.

Последний показатель зависит от возраста детей, для которых ставятся качели. По общепринятым нормам безопасности, высотой, рекомендуемой для максимального подъема сиденья над землей, является максимум 1 м. Падение с такой высоты не способно причинить ребенку большого вреда.

Качели делаются двух типов — переносные и стационарные. Первый вариант можно сделать полностью из дерева, второй — из дерева и металлических конструкций. Ниже мы рассмотрим способы изготовления обоих типов качелей.

Для работы будут нужны материалы и инструменты. Мастеру понадобятся:

  • доска (для балансира);
  • брусья (для опоры качелей переносного типа);
  • металлическая труба (для опоры стационарного типа);
  • стальная полоса (для крепежей);
  • метизы и крепежи;
  • цемент и песок (для фундамента стационарных качелей).

Набор инструментов, нужных для работы, найдется в арсенале у каждого мастера. Это:

  • ножовка или электролобзик;
  • болгарка;
  • молоток;
  • дрель;
  • шуруповерт;
  • лопата;
  • рулетка;
  • уровень.

Кроме этого, для работ, связанных с бетонированием, могут понадобиться бетономешалка или емкость для смешивания раствора и совковая лопата.

https://youtube.com/watch?v=AR2aUWcZc8k

Коромысло балансира

Коромысло балансира, чаще всего, выполняется из деревянного бруса или доски. Ширина этого элемента зависит от наличия дополнительных сидений, удобства и определяется исполнителем. Обычно, она составляет 20-25 см. Длина коромысла выбирается в пределах от 2 до 3,5 м.

Схема сборки балансир-качелей.

Распространенной конструкцией является сборка из деревянных брусьев размером 40х85 мм и 50х100 мм. В этом случае укладываются два боковых бруса на всю длину, а между ними по краям устанавливаются два бруса длиной 0,8-1 м. Между собой брусья приклеиваются водостойким клеевым составом, а для надежности дополнительно скрепляются шурупами.

В центре балансира просверливается отверстие для установки стальной трубы или стержня. При использовании доски в ее центре на нижней поверхности надежно закрепляется отрезок трубы. На краях коромысла размещаются места для сидения и ручки, за которые ребенок держится при качании. Ручки необходимо закрепить надежно и хорошо обработать для исключения заноз. Высота крепления ручек выбирается с учетом возраста и роста ребенка.

При изготовлении балансира из металла применяется стальная труба или профиль. Аналогично деревянной конструкции, в центре приваривается отрезок трубы для создания шарнирного крепления, а по краям привариваются площадки для сидения и ручки для держания руками.

Качели балансир.

Качели балансир – это разновидность детских развлекательных конструкций. Такие качели предназначены для одновременного катания двух детей. Их конструкция достаточно простая, но несмотря на это у них есть свои требования безопасности, которые отражены в ГОСТ 52299-2013-«Безопасность конструкции и методы испытания качалок.»

Чтобы соответствовать нормам безопасности, такие качели
должны обязательно соответствовать трем важным правилам.

Во-первых, качели балансир должны иметь демпфер. Демпфер– это устройство, которое плавно тормозит балансир в крайних точках, и смягчает удар качалки о землю. В качестве демпфера может быть кусок толстой жесткой резины, свернутой в кольцо и закрепленной под сиденьем качели. Или можно вкопать автомобильную шину в землю прямо под сиденьем качалки.

Качели балансир с демпфером из автомобильной шины..Качели балансир с демпфером из толстой резины.

Во-вторых, максимальный
угол наклона качели не должен быть более 20 градусов.

И, в-третьих, высота подъема посадочного места не должна
превышать 1.5 метра.

Все эти три важных размера отображены на чертеже ниже.

Чертеж качели балансир.

Так как такие качели относятся к детскому игровому оборудованию, то у них должна быть своя зона безопасности, в пределах которой не должно быть каких-либо препятствий, деревьев или другого детского оборудования.

Зона безопасности балансира.

Последовательность создания бревенчатого балансира

В отличие от металлической конструкции, такие качели не надо бетонировать, фиксация брусьев и вес бревна делает их достаточно устойчивыми. Чертеж делать не обязательно. Чтобы создать такую конструкцию, вам понадобится бревно, брусья для создания основы, металлический штырь, доска и планки.

В центре бревна делают отверстие, в которое вставляют штырь, на штырь фиксируется доска. Она должна выдерживать вес взрослого человека. На концах перекладины делают ручки, для удобства лучше установить мягкие или пластиковые сиденья.

Основные рекомендации:

  • балансир необходимо устанавливать на ровной площадке;
  • вокруг качели должна быть безопасная зона, диаметр которой — около 2 метров;
  • подъем качели должен осуществляться на высоту не более 1 метра, так как возможное падение с такой высоты безопасно;
  • все элементы должны быть изготовлены таким образом, чтобы не было возможности зажатия ими головы, рук, ног или других частей тела;
  • на элементах конструкции не должно быть выступающих частей, чтобы дети не получили травмы или не повредили одежду;
  • все соединительные изделия должны быть глубоко утоплены в древесину и зашпаклеваны.

https://vashaterrasa.ru/youtu.be/UAcCjLFkN9M

Таким образом, соблюдая данные рекомендации, вы сможете самостоятельно сделать качели балансир. Это будет отличным подарком вашему ребенку и его друзьям.

Садовые качели своими руками из дерева

Деревянные конструкции естественным образом вписываются в концепцию ландшафтного дизайна. В хозяйстве всегда можно найти материал для заготовки из древесины: брус, брёвна, доски. Простота обработки, пластичность дерева — ещё одно достоинство. В отличие от металла не так сильно греется на солнце.

Также возможен вариант сборки качелей из дерева и металла

Каркас делают такой же формы, как для металлоконструкций. Для постройки качели выбирают модель, делают её схему. Перед черчением решают какой вид дерева будет применяться.

Раскладка материала на 3–х местные качели.

Конструктивные элементы Материала, размеры (мм) Количество
Опорный каркас Брус — боковая опора: 100 х 100. 4 штуки (3 метра)
Ригель Брус: 80 х 80. 2,5 метра/погонных
Скамейка, спинка
  1. Брус 45 х 56 (рама).
  2. Обрезная доска: 30 х 100.
  3. Облицовочная доска: 26 х 46.

  1. 12 метров/погонных.
  2. 6 метров.
  3. 18 метров/погонных.
Крепление Болты, саморезы, уголок из металла, рым–гайки (крепление качели)

Замеры делают метром, ровность конструкции проверяют уровнем, строительным уголком. Детали раскраивают пилой, электролобзиком. Шлифуют наждачной бумагой, болгаркой со специальной насадкой. Для вкручивания саморезов используют шуруповёрт, отверстия в дереве делают дрелью свёрлами разного диаметра.

Советуем посмотреть видео: простая сборка деревянных качелей своими руками.

Последовательность постройки:

  1. Размечают заготовки по чертежу. Пилой, элекролобзиком раскраивают заготовки.
  2. Собирают боковые стойки А–образного каркаса (брус 100 х 100 мм). Для устойчивости их соединяют боковыми стяжками (доска 30 х 100 мм), скрепляют болтами.
  3. Соединяют готовые боковые стойки перекладиной (брус 80 х 80 мм) с помощью болтов, металлических уголков.
  4. Из бруса (56 х 53 мм) собирают две рамки: сидения (200 х 50 см) и спинки (200 х 65 см). На каркас на саморезы нашивают облицовочную доску.
  5. В перекладине просверливают отверстие, вставляют болт, к нему прикрепляют рым–гайку и соединительное кольцо.
  6. К краям скамейки, спинки прикручивают рым–гайки, протягивают через них трос (цепь, канатную верёвку) и соединяют с перекладиной.

Боковые стойки стационарных конструкций должны быть на 50–60 см длиннее. Перед заглублением в землю необходимо их обработать средствами, препятствующими проникновению в дерево влаги. Самый простой способ обмазать битумом.
