Пандус металлический для инвалидов: изучаем основательно

Оформление соответствующего разрешения

Не стоит торопиться и устанавливать конструкцию пандуса самостоятельно без каких-либо разрешений от вышестоящих организаций. Это может быть чревато необходимостью снятия и наложением штрафа на то лицо, которое установило конструкцию. Согласно Кодексу об административных нарушениях, несоблюдение порядка в жилых помещениях и оказание услуг с нарушениями законодательства влечет за собой наложение штрафа на ответственное лицо в размере до 50 тысяч рублей. Для того чтобы избежать проблем с законом и денежных потерь, необходимо действовать по следующему алгоритму:

Подготовка заявления в двух экземплярах в управляющую компанию или любую другую службу, которая обслуживает конкретный дом и подача его на имя начальника организации

?Важно! В заявлении обязательно указывается адрес дома и непосредственное место для монтажа конструкции пандуса. Можно дополнительно приложить фото той лестницы, где требуется установка подъемной конструкции.

Отправка обращения заказным письмом на почтовый адрес управляющей компании или передача его в приемной ответственному лицу под подпись

Допускается обращение и в электронном виде.
Рассмотрение заявления управляющей компанией или другим органом на протяжении 30 дней и вынесение решения по данной просьбе.

В случае если ширина лестницы в подъезде составляет менее 2,5 метров, то, вполне возможно, что коммунальная служба откажет в установке стационарной конструкции. В этом случае можно требовать монтаж откидной. Если и на этот раз получен отказ или управляющая компания не отвечает на запрос, можно написать жалобу. Заявление на нарушение своих прав можно подать в Общество по защите прав потребителей, Жилищную инспекцию, администрацию района или города или в Прокуратуру.

Рассмотрение самых сложных ситуаций проводится только в суде. Но не всегда требование истца по установке такой конструкции может быть удовлетворено. В таком случае можно подать апелляционную жалобу, где выражается несогласие с решением судебного органа. Она подается в течение месяца после вынесения решения суда. Но, если присутствуют уважительные причины, которые истец сможет доказать, можно обратиться и с некоторым опозданием. Обычно суд допускает такие ситуации. Такое дело рассматривается в определенные сроки, в зависимости от загруженности работников суда.

Совет! Если в подъезде проживает несколько мам с маленькими детьми, то их коллективное заявление с подписями и ссылками на законодательные акты будет подвержено рассмотрению быстрее.

Изготовление пандуса своими руками

Хоть изготовление пандуса и должно осуществляться только специализированными службами после заявления граждан или в ходе капитального ремонта, часто дождаться положительного решения не представляется возможным, ведь монтаж осуществляется через несколько месяцев после решения о его установке. Именно такие ситуации и мотивируют родственников инвалидов на изготовление пандусов своими руками, ведь каждый человек хочет жить полноценной жизнью.

Изготовить конструкцию пандуса в подъезде можно из металла или дерева, как правило, если соблюдать требования, можно выполнить монтаж не хуже, чем специализированные строители.

Монтаж металлического пандуса

Металлический пандус откидного типа можно установить почти в любом месте. Для его изготовления своими руками потребуются:

• Металлический швеллер в количестве 2 штук. Толщина должна быть такая, чтобы выдержать вес инвалидной коляски с человеком, но при этом было удобно поднимать и опускать конструкцию.
• Металлические уголки или распорки, толщина которых не менее 3 мм и ширина приблизительно 3 см.
• Крепежное устройство, петли для дверей достаточной толщины и распорки в количестве трех штук каждый механизм. Толщина распорок не более 5 мм, а ширина 40 мм.

Работы по обустройству металлического откидного пандуса производятся по следующему алгоритму:

Швеллер просверливается согласно тем отверстиям, которые есть в петлях. Петли прикрепляются с ближним швеллером при помощи болтов.
Другая сторона обрабатывается пластинами, которые должны быть такой длины, чтобы прикрепить пандус к стене или перилам.
К стойкам перил вертикального типа прикрепляются болтами удлиненные пластины

Важно! Прямоугольные выемки в пластинах нужно сделать чуть шире вертикальных элементов на перилах, чтобы можно было крепко соединить их между собой.
Расстояние между швеллерами определяется таким образом, чтобы имелась возможность передвижения по ним инвалидной и детской коляски, а также и тележки.
Швеллеры соединяют друг с другом понизу распорками из металла или уголками с помощью потайных болтов. Важно! Распорок должно быть максимум три и прилегать они должны плотно к ступеням, чтобы не чинить препятствия тому, кто поддерживает коляску сзади.
Последним этапом будет установка на швеллере дверной ручки-скобы, которая будет играть роль петли и ручки, которая поможет разложить и собрать пандус.

Очень удобно делать пандус из алюминия. Он в меру прочный, поэтому выдержит нагрузки и, в то же время, легкий, поэтому поднять его сможет каждый

Но стоит обратить внимание, что стоит такой сплав недешево, да и охотники за цветными металлами не пройдут мимо такой конструкции. Можно установить пандус своими руками и из нержавеющей или оцинкованной стали, но такой механизм при поднятии будет требовать приложения большей силы

Монтаж деревянного пандуса

Сооружение деревянной конструкции не сильно по технологии отличается от сооружения металлической, но найти материал для нее намного труднее, ведь не всегда можно отыскать такие доски, которые выдержат значительные нагрузки. К тому же пандус из дерева подойдет только для тех лестничных пролетов, которые имеют перила с двух сторон. Если их нет, то лучше установить дополнительные со стороны стены.

Перед монтажом доски нужно должным образом подготовить, а, точнее, обстругать материал и покрыть олифой, нижнюю часть дорожек нужно обработать лаком, чего не нужно делать при монтаже металлического пандуса для колясок. Вдоль всей длины швеллера нужно набить с двух сторон небольшие бортики, чтобы обеспечить безопасность передвижения.

Важно! Монтировать пандус нужно не менее, чем на 50 см от стены, чтобы его части не касались вертикальных поверхностей. Как и при монтаже из металла две доски скрепляют друг с другом с помощью распорок, в качестве которых выступают подходящие по размеру бруски

Как и при монтаже из металла две доски скрепляют друг с другом с помощью распорок, в качестве которых выступают подходящие по размеру бруски.

Конструкцию крепят к стене или перилам с помощью дверных петель. Размер варьируется в зависимости от того, какова ширина проходящих по пандусу колясок.

Важно! Распорки не должны мешать передвижению сопровождающего коляску человека. Помимо этого, должно быть достаточное расстояние, чтобы этот человек не испытывал трудностей при подъеме и спуске

В то время, когда механизм не используется, его крепят к стене. Если внутреннюю поверхность обработать должным образом, то из нее могут получиться даже перила, которые будут служить физически активным людям во время передвижения по лестнице.

Внимание следует обратить на то, что рабочая поверхность пандуса должна быть нескользкой во избежание скатывания коляски вниз

Устанавливаем пандус

Первая инстанция, куда вы обращаетесь – это ваша управляющая компания или правление товарищества собственников жилья. Ст. 15 Федерального закона № 181-ФЗ от 24.11.1995 «О социальной защите инвалидов в Российской Федерации» гласит, что органы государственной и муниципальной власти, юридические лица, независимо от их организационно-правовых форм, обеспечивают инвалидам условия для беспрепятственного доступа. Тот факт, что здание построено до начала действия Строительных норм и правил (СНиП) 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» (первая редакция Свода правил 59.13330.2016 с тем же названием), ответственности с его собственника или балансодержателя не снимает.

УК и ТСЖ не являются исключением, но, чтобы ваша цель была как можно скорее достигнута, следует сделать два шага.

Поддержка собственников. Управляющие организации обязаны выполнять лишь те работы, перечень которых внесён в договор управления и за что взимается плата по статье «Содержание и ремонт» (первая строка в квитанции на оплату услуг ЖКХ). То есть, если установка пандуса в этот список не входит, УК вправе вам отказать: меценатов вы вряд ли там встретите. Поэтому, в соответствии со ст. 44-46 ЖК РФ, вам необходимо будет инициировать проведение общего собрания собственников помещений и заручиться поддержкой не менее чем 2/3 от общего их числа. При отсутствии положительного решения собственников, а, значит, и денег на установку пандуса, отказ управляющей организации формально будет обоснованным.

Гарантия власти. Параллельно с заявлением в жилищную организацию, вам стоит обратиться также в органы социального обслуживания при администрации вашего города или района. Тогда уже власть обязана будет изыскать средства на установку пандуса. В этом случае, согласно ч. 4.1 ст. 36 ЖК РФ, решения общего собрания собственников не потребуется.

Применение пандусов

Как вы видите на фото, сооружение является крутым, наклонно размещенным настилом, скрепляющий два различных по высоте уровня, при помощи которого, можно подняться на крыльцо к входу в помещение или спуститься, не используя лестницу. Пандус применяется в подъездах, копируя, лестничные пролеты и гарантирует подъем на необходимый этаж разными средствами передвижения, оснащенными колесами.

Многоквартирный дом

Но прежде всего пандусы, назначенные для людей с ограниченными возможностями. В соответствии новых строительных показателей, монтаж такой конструкции, необходим для гарантированного, без затруднительного подступа людей в инвалидных колясках в жилые, торговые помещение и прочие заведения. В свою очередь пандусы очень комфортабельные и применяются для передвижения детских колясок, повозок, велотранспорта и другого различного транспорта для перевозки людей и грузов.

Иноземцы, прибывающие с официальными намерениями или как отдыхающие, изумляются, какое же маленькое у нас количество людей с недостаточными физическими возможностями. Но их немало, дело в том, что они находятся дома, ведь для них не предусмотрено и не построено никакой общественной инфраструктуры. Только в привилегированных жилых домах и нынешних универсамах есть возможность наблюдать комфортные пандусы для инвалидов.

В подземном переходе

В иных местах, даже если они и существуют, то перемещаться по ним не является реальным, так как они построены не учитывая все необходимые правила и стандарты, лишь бы были.

Размеры и требования по ГОСТу

Условием строительства является наличие перепада плоскости для движения больше, чем на 4 см. Установка пандусов в жилых домах выполняется согласно нормативам и размерам, прописанным в ГОСТ Р51261 и СНиП 35-01-2001 «Доступность зданий и сооружений для мобильных групп населения»:

Несущие конструкции выполняются из негорючих материалов (металлические, алюминиевые).
Устройство должно иметь беспрепятственные заезд и выезд, не перегороженные дверями.
Максимальный угол наклона одного пролета равен 5% при высоте подъема 0,8м, что составляет 2,9 градуса. Величина определяется соотношением длины и высоты изделия. При перепадах поверхности до 20 см допустим уклон 10%. В исключительных случаях применяются винтовые конструкции.
Пандус должен состоять из двух горизонтальных площадок (верхней и нижней) и наклонной дорожки.
Минимальная ширина пандуса для инвалидов-колясочников должна быть 1,0 м, ширина пролета при одностороннем движении — 0,9 м, при двустороннем – 1,8 м.
Предусматривается ограждение пандуса высотой не меньше 0,05 м по краям пролетов. Такие же бортики ограничивают горизонтальные площадки при перепаде высот 0,45 м

Они предотвратят соскальзывания трости или ноги.
При длине дорожки более 9 метров требуется делать промежуточные горизонтальные площадки для отдыха и поворота колясок.
Если устанавливается изделие с параллельными полозьями, то важно учитывать расстояние между колесами инвалидной коляски.

Установка пандуса в многоквартирном доме для инвалидов-колясочников

Если среди соседей есть другие колясочники, лучше установить универсальный пандус, подходящий для всех видов колясок.

Конструкция должна быть удобной, безопасной.

Если высота подъема больше 0,15 м, длина пролета 1,8 м, устройство комплектуется перилами на высоте 60 и 90 см. Их завершающие части должны быть длиннее пролета на 0,3 м. Если ширина пандуса больше 3 метров, требуется установить дополнительный поручень.

Пандусы для детских колясок

Мамы с колясками тоже относятся к маломобильным группам населения. Чтобы облегчить поднятие и спуск детской коляски, они имеют право попросить оборудовать подъезд пандусом. Целесообразно установить легкое откидное устройство, не требующее много места. Им легко пользоваться, но он не мешает соседям.

Варианты пандусов для детских колясок

Для беспрепятственного проезда детской коляски по лестничным пролетам, преодоления небольших ступеней и высоких входных площадок жилой дом может быть оборудован одним из 4-х видов пандусов:

Итак, чтобы в подъезде дома не занимать ценнейшие метры, лучше всего выбирать именно откидной вариант пандуса для детских колясок. Доступная цена, любая длина, а также портативное навесное расположение в сложенном виде — все это неоспоримые доводы в пользу именно откидного пандуса.

При выборе инвентарных, так называемых переносных пандусов, нужно брать во внимание их вес и габариты. Так как при ежедневных прогулках родителям, а иногда и бабушкам с дедушками, нужно будет по несколько раз в день их устанавливать и переносить

Но в использовании переносных пандусов есть свое неоспоримое преимущество – съёмные пандусы можно использовать на нескольких маршах.

Широкий, изготавливается по индивидуальным размерам, может быть любой длины и иметь ограждения. Соответствует нормативам.

Требует наличия свободного пространства, площадок для въезда, имеет максимальную грузоподъёмность.

Относится к дорогому ценовому сегменту.

Состоит из 2 стандартных полозьев шириной 190 / 200 мм, или 2 разношироких аппарелей — 190 и 410 мм. Полозья соединяются между собой перемычками. Общая ширина пандуса — 680 / 700 мм или 910 мм (у разношироких полозьев). Может иметь любую длину. Ширина между швеллерами может изменяться под ширину колёсной базы, но ширина самих полозьев стандартная.

Опирается на все ступени марша, простой и удобный в эксплуатации, в откинутом виде не занимает места и не мешает передвижению по лестницам другим жителям.

Состоит из одной сплошной платформы, которая легко складывается по длине (может также складываться и по ширине). Подходит для всех типов детских колясок, но при этом имеет стандартную ширину 700-750 мм и ограниченную длину (как правило, до 2,5 м), поэтому это вариант для невысоких входных площадок или лестничных маршей

Применяется на невысоких лестничных маршах и входных площадках. Переносной, не требует монтажа. Требуется место для хранения.

Относится к средней ценовой категории.

Состоит из 2 развижных полозьев, совместим с большинством типов детских колясок, но при этом имеет стандартную ширину полозьев и ограниченную длину (как правило, до 3-3,6 м).

Достаточно лёгкий в переноске, не требует монтажа. Требуется место для хранения.

Относится к средней ценовой категории.

Виды пандусов

Пандусы, обеспечивающие комфортабельный и легкий подъем для инвалидов по лестницам, можно разделить на несколько групп в зависимости от особенностей конструкции и назначения.

Пандус стационарный

Представляет собой капитальную, обычно бетонную, конструкцию, которая возводится еще на этапе строительства здания. Обычно это пара параллельных наклонных полос, оборудованных поручнями. Зачастую такой наклонный въезд размещается поверх ступеней. Бетонный пандус иногда дополняется металлическими или деревянными элементами.

Откидной (инвентарный пандус)

При невозможности установить стационарный пандус в подъезде прибегают к откидной конструкции. Принцип действия схож с первым типом. Разница в том, что такая конструкция имеет возможность складываться к стене, освобождая лестничный марш. Обычно он крепится одной стороной на стену или перила на самые простые петли и щеколды. При необходимости воспользоваться им замок открывается и пандус откидывается на лестницу, образуя наклонный въезд.

Мобильный

Это портативный, съемный пандус. Установка и демонтаж его достаточно просты и осуществляются по необходимости. Очень компактные, нередко складные, устройства легко перемещаются и транспортируются. Обычно это стальные либо дюралюминиевые конструкции. К ним относятся следующие подвиды:

Раздвижной (телескопический) пандус. Обычно состоит из двух параллельных полос, которые, раздвигаясь, увеличивают длину конструкции в два раза и более, закрепляются на лестничном марше и образуют наклонный въезд. Конструкция снабжена противоскользящим покрытием, легко складывается и транспортируется. Выдерживает вес до 400 кг.

Бордюрный пандус. Применяется для преодоления невысоких препятствий, таких как пороги или бордюры. Конструкция имеет небольшой размер, легко собирается и устанавливается. Изготавливается в основном из резины или металла.

Пандус ролл – высокотехнологичная конструкция. Представляет собой ленту, состоящую из скрепленных между собой секций из авиационного алюминия. Благодаря материалу изготовления конструкция характеризуется высоким уровнем прочности и надежности. Изделие компактно скручивается в рулон, легко переносится и транспортируется. При необходимости собирается в пандус нужной длины, что возможно благодаря наличию съемных секций.

По типу конструкции различают:

• Пандусы-рельсы (обычно изготавливаются из металла).
• Пандусы-платформы (чаще всего из нержавеющей стали или алюминия, однако деревянный пандус – тоже возможный вариант).

Еще один тип, встречающийся достаточно не часто, – обогреваемая конструкция. Специальные системы, при помощи которых осуществляется обогрев пандуса, обеспечивают безопасность людей, пользующихся им в зимний период, а также предотвращают возможные повреждения устройства в следствие взаимодействия со снежным и ледяным покровом.

Наименование	Описание
СП 59.13330.2016	Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001
ГОСТ Р 51261-2017	Устройства опорные стационарные реабилитационные. Типы и технические требования
СП 136.13330.2012	Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением N 1)
СП 136.13330.2012	Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения
СП 30-102-99	содержит требования к входной площадке.
СП 59.13330.2012	Актуализированная редакция СНиП 35-01-2001
СП 59.13330.2012	содержит предписания по доступности зданий и сооружений для маломобильных групп населения
СНиП 35-01-2001	содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
ГОСТ Р 51261-99	содержит технические требования к стационарным опорным устройствам.

Длина одного наклонного марша пандуса не должнапревышать 900 см

Длина всего пандуса не должна превышать 3600 см

Ширина пандуса при исключительно одностороннем движении должна быть не менее 1 м При двустороннем движении ширина пандуса должна быть не менее 180 см

Площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна быть глубиной не менее 150 см

Максимальная высота одного подъема (марша) пандусане должна превышать 80 см

Угол наклона пандуса должен быть в пределах до 8 % или

Расстояние между поручнем и ближайшим элементом оборудования или стенками помещения должно быть не менее 4 cм

Что такое аппарель и разные виды пандусов

Аппарель и пандус — это одно и то же, имеют одинаковое определение, как наклонные платформы, рампы или площадки, соединяющие две горизонтальные поверхности различной высоты. Понятие пандус, применимое для инвалидных и детских колясок привилось к устройствам из двух металлических полозьев. Аппарелью чаще называют одну или две широкие платформы. Но разницы между устройствами практически не существует.

Аппарель

Любой из обустроенных видов пандуса (аппарелей) для детских или инвалидных колясок обязан соответствовать основным требованиям ГОСТа, СНиПа Российской Федерации. С другой стороны, сооружение не должно представлять опасность для жизни, здоровья, имущества других людей, особенно пожилых, которые также относятся к маломобильной группе населения. Некоторые виды наклонных приспособлений для колясок становятся причиной серьезных конфликтов между жильцами многоэтажек, другие отвечают всем требованиям безопасности обеих сторон.

Аппарель в многоэтажке

Несъемные устройства

1. Стационарные пандусы устанавливаются на ступенях с учетом архитектурных особенностей здания и условий местности. Сооружаются из металлоконструкций или бетона, могут быть одно и двухпролетными, должны обязательно иметь перила. Далеко не всегда отвечают требованиям стандарта и мерам безопасности.

   Стационарный пандус

2. Откидные пандусы могут складываться и не находятся на лестничном пролете постоянно. Эта жесткая конструкция с помощью петель поднимается вертикально и фиксируется у стены или перил защелками. Устройство, установленное в многоквартирном доме, дает свободный проход по лестнице и доступ к перилам остальным жильцам. Откидные устройства также используются в общественном транспорте. К сожалению, прочные и легкие модели, выполненные из алюминия, становятся объектами хищения охотников за цветными металлами.

   Откидной пандус

Съемные устройства

1. Раздвижные телескопические пандусы — это легкие, переносные универсальные конструкции в виде двух отдельных аппарелей. Вес и размеры в собранном и разобранном виде для разных моделей отличаются, но все они сделаны из прочного материала, преимущественно алюминия, с нескользящим покрытием и выдерживают вес 200–400 кг.

   Приспособления подойдут для лестницы, заезда в транспорт, других, недоступных для инвалидной коляски возвышенностей. Раздвигаются на необходимую длину, в отдельных случаях (преодоление порогов) их можно использовать неразложенными. Раздвигаясь длиной до 3,5 м, в собранном виде они очень компактны, в среднем 1,5 м.

   Раздвижной телескопический пандус

2. Ролл пандусы становятся все популярнее из-за простого приведения их в рабочее положение и компактности в сложенном виде, когда они свернуты в удобный для хранения рулон. Это может быть одна сплошная или две аппарели. Конструкции легкие, прочные, безопасные в любую погоду. Сделаны пандусы из отдельных модулей, потому их можно легко удлинять или укорачивать самому. Сейчас это самый удобный и простой вид аппарелей для инвалидных колясок. Часто применяется в местах публичных мероприятий.

   Ролл пандус

3. Пандусы для порогов — устройства небольшие, могут быть сделанным из металлического листа для конкретного порога или быть раскладными, подходящими для различных небольших возвышений.

   Пандус для порогов

Существующие виды пандусов

По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.

Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.

Телескопический пандус.

Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:

1. телескопические пандусы для инвалидов, с возможностью регулировки по длине;
2. раскладные рамповые, отличающиеся набольшим весом;
3. складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.

Рампа. В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.

Ролл пандус.

Как спускать коляску по лестнице?

Чтобы спустить коляску по ступеням, надо приподнять коляску на задние колеса, которые ближе к вам, при этом важно сохранять корпус в горизонтальном положении. Удерживая коляску в таком виде катите коляску вниз по ступеням

К сожалению, такой способ не самый удобный, так как требует много усилий. Стандартная коляска может весить от 13 до 20 килограммов! Для мамы это может стать проблемой, так как такие прогулки оказывают большую нагрузку на спину. Для ребенка такой спуск доставляет дискомфорт из-за тряски. Поэтому рекомендуем сначала спустить коляску, а потом забрать малыша и уложить его в люльку на улице.

Пандус из швеллера размеры. Размеры пандусной конструкции

Это второй важный критерий, на который необходимо обращать особое внимание. Что об этом сказано в государственном стандарте

Пандус должен обязательно снабжаться двумя горизонтальными площадками: одна снизу при въезде, вторая вверху. Их размеры должны быть немного больше габаритов колясок для инвалидов в плане свободного перемещения на них. И это минимальные размеры.
Существует два вида конструкции пандусов, в основе которых лежит ширина пролета. Если будет организовываться по устройству одностороннее движение, то минимальная ширина должна составлять 90 см

Если движение планируется двусторонним, то размер увеличивается вдвое.Внимание! Для удобства проезда по пандусу с двусторонним движением рекомендуется посередине пролета (вдоль) установить ограждения в виде перил.

В том случае, если пандус – это конструкция из нескольких пролетов, то между маршами обязательно сооружается площадка. Ее назначение – возможность свободно разворачивать инвалидные коляски

Так вот размеры площадки таковы: длина минимум 1,5 м, ширина минимум 1,8 м или 3,6 м. То есть, первая ширина для одностороннего движения, вторая для двустороннего.

Перила (ограждения)

Не на всех пандусах для колясок устанавливаются ограждения в виде перил. Но если высота подъема сооружения превышает 15 см, и при этом длина пролета больше 1,8 м, то перила устанавливаются однозначно. Их обычно монтируют с двух сторон дорожки, причем длина ограждения должна быть длиннее пролета на 30 см, это с каждого конца. Сама оградительная конструкция изготавливается из металла, причем диаметр труб под поручни должен быть в пределах 30-50 мм.

Что касается высоты поручней (ограждения), то для взрослых инвалидов устанавливается два уровня: 60 и 80 см. Для детей данный показатель – 50 см. Обязательно в нижней части пролета монтируется ограждение в виде бордюра или бортика. Его назначение – противостоять движению вниз задом коляски, если инвалид не смог справиться с подъемом. Высота бортика – 5 см.

Предназначение разных конструкций пандусов для колясок

Если разговор идет об уличных пандусах, то оптимальный вариант – это стационарные сооружения. Их чаще всего строят из бетонного раствора с заливкой его в опалубку. Это прочное и надежное устройство, которое прослужит много лет. К тому же оно простое по производству работ своими руками.

Можно сделать и металлическую конструкцию, для чего потребуется металлические профили разного вида и сварочный аппарат, которым будет работать специалист. Неплохой вариант, но требовательный к себе. Все дело в том, что под открытым небом такой пандус начнем ржаветь, так что его придется периодически подкрашивать. Деревянные пандусы можно встретить в частном домостроении, когда есть необходимость сочетать экстерьер дома с другими видами пристроек. В этом плане пандус и будет выполнять функции пристройки, так же, как и входная лестница с крыльцом.

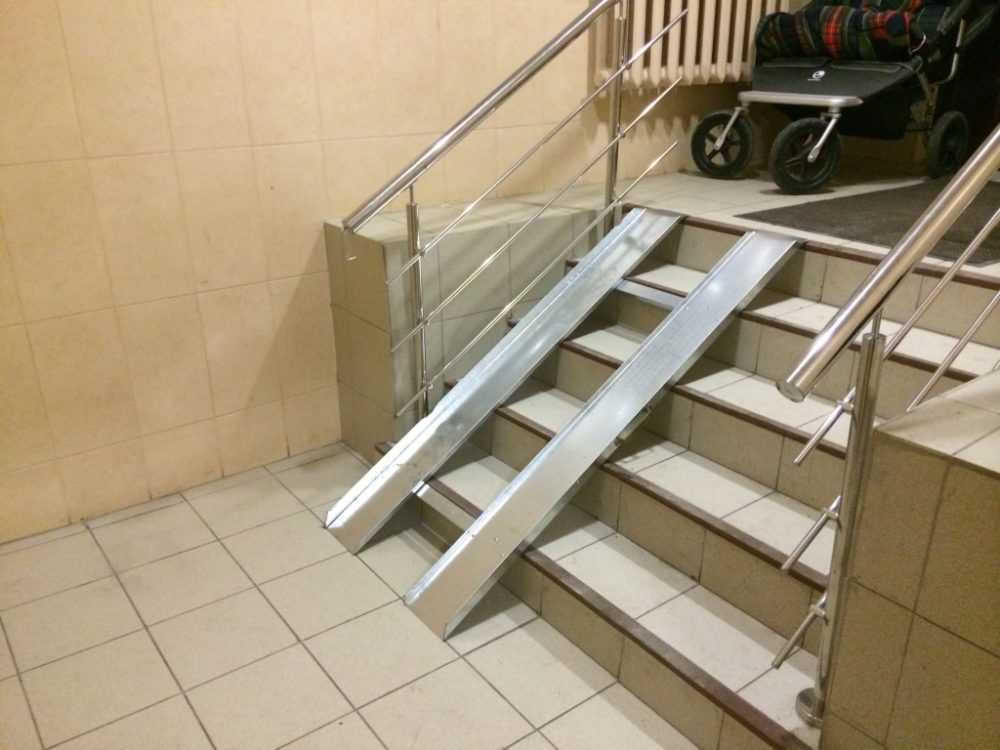

Есть более простые варианты. К примеру, установка прямо по лестничному маршу двух металлических профиля, а именно швеллеров. Их прямо устанавливают по ступенькам и крепят к ним анкерами. При этом строго надо соблюдать два требования:

Расстояние между профилями должно быть равно расстоянию между колесами колясок.
Ширина швеллера должна быть больше ширины колеса инвалидного кресла.

При этом необходимо установить металлические пролеты так, чтобы они не мешали передвигаться по лестнице другим ходячим людям. Добавим, что сегодня многие производители предлагают готовые устройства, с помощью которых можно быстро соорудить неплохой пандус для инвалидов. При этом производители строго учитывают требования, предъявляемые ГОСТами. Такие изделия могут быть стальными, алюминиевыми и пластиковыми.

Конечно, умельцы выкручиваются, как могут, поэтому в подъездах многоквартирных домов можно встретить и деревянные конструкции, которые устанавливаются на ребро около стены. Чтобы по ним спуститься или подняться, необходимо уложить пандус на лестничный марш, проехать по нему, а затем поставить заново около стенки. Справиться самим инвалидам с таким процессом не всегда под силу. Но другого варианта иногда просто не бывает.

И главное – чтобы обеспечить полную безопасность для инвалидов колясочников, необходимо придерживаться требований и норм СНиП и ГОСТов.

Требования к монтажу пандуса

Пандус – это наклонная конструкция в жилых и общественных зданиях, по которой инвалиды и другие маломобильные граждане могут спокойно передвигаться с уровня на уровень. Снизу и сверху обязательно должны иметься площадки, которые, как правило, покрывают специальным, антискользящим покрытием и красят в другой цвет. Это правило устанавливает закон.

Новые дома, построенные в последние года изначально должны содержать в подъездах конструкции для спуска и подъема маломобильной категории граждан, а вот старые дома, не имеющие пандусов, должны снабжаться ими в ходе ремонта или же по заявлению жильцов.

Так как конструкция состоит из нескольких частей и может быть разного типа, рассмотрим требования к ее составляющим отдельно.

Требования к установке промежуточных площадок

Промежуточные площадки нужны тогда, когда конструкция пандуса поворотная или в длину составляет более 9 метров. Они нужны для того, чтобы человек мог отдохнуть, а также совершить необходимый маневр на коляске. Их монтаж производится строго по установленным регламентам:

• Прямой пандус снабжается площадкой размером 90*140.
• Пандус шириной 90 см и поворотом требует установки площадки 140*140.
• Площадка 140*150 монтируется в случае монтажа пандуса с двусторонним движением шириной более 140 см с поворотом.
• Поворот пандуса на 180 градусов должен в обязательном порядке сопровождаться площадкой 180*150 см.
• Площадка может быть прямоугольной формы, но она не дает места для маневров коляски, как овальная и круглая.

Нормы по поручням

Каждый пандус обязательно должен снабжаться поручнями. Они помогают инвалиду комфортно передвигаться по уклону. Конструкция может иметь одинарные или парные поручни, а также перила разной высоты. Установка поручней происходит в соответствии с требованиями, установленными в ГОСТ:

• Вся конструкция должна иметь поручни, без перерывов.
• Высота поручней должна быть не более 90 см для того, чтобы перемещение было максимально простым.
• В конце марша поручни должны выступать на 30 см.
• Крепятся они с внешней стороны параллельно движению.
• Изготовление поручней, как правило, производится из металлического профиля 40 мм.

Действующие строительные нормы

Требования к конструкции пандусных спусков для передвижения инвалидных колясок определяются тремя действующими документами:

• СНиП ;
• Свод Правил ;
• ГОСТ Р 51261-99.

В СНиП подробно изложены все конструктивные требования к размерам пандусов для инвалидов при стационарных условиях монтажа. Указаны необходимые углы наклона маршей, их ширина, предельная длина, размеры площадок и дополнительные установочные элементы в виде перильных ограждений, страховочных бортиков и другого.

Свод Правил (СП) — это более актуальная расширенная редакция СНиП. Указанные в нем нормативы несколько отличаются в сторону уменьшения углов наклона пандусной дорожки и ее предельной длины, увеличения ширины проезда и габаритов площадок, устройства дополнительных элементов для обеспечения большей безопасности и удобного пользования.

Однако следует учесть, что СНиП законодательно выше по техническим указаниям, чем СП. Поэтому, если в технических условиях и проектной документации не оговаривается выполнение работ по требованиям Свода Правил, то выполняются обычные нормативы.

Требования Государственного стандарта и СНиП к устройству пандусов идентичны, но особенность ГОСТ заключается в более подробном изложении к установке перильных ограждений. В нем точно указано, в каких случаях установка перил является обязательной и изложены подробные требования к их конструкции.

Параметры и размеры пандуса для колясок

Главным параметром пандуса для инвалидов является уклон рабочей плоскости. Измеряется в процентах и представляет собой отношение высоты (Н), на которую он позволяет подняться, к длине его горизонтальной проекции (L).

Если принять L=1000 мм, Н= 100 мм, то угол наклона пандуса составит 10%.

Рабочая поверхность изделия, по которой движется коляска, называется маршем. Длина марша – еще один важный размер пандуса.

По действующим нормам ГОСТ и требованиям СНиП величина Н не должна быть больше 80 см при перемещении по прямой (L) на метр. То есть 8% – это максимальное значение уклона пандуса для инвалидных колясок. Исключение составляют те случаи, когда подъем не превышает 20 см. Тогда возможно увеличить угол наклона до 10%. В остальных случаях, для спуска или подъема, людям с ограниченными физическими возможностями требуется посторонняя помощь.

В зависимости от веса, габаритов и размеров колесной базы коляски, выбирается общая ширина пандуса для инвалидов и его аппарелей. Направляющая должна свободно умещать колесо транспортного средства. Конструкции с единой рабочей поверхностью обладают повышенной жесткостью и грузоподъемностью.
