Самодельная буровая установка и машины для бурения скважин на воду

Этапы бурения

При бурении скважины роторным способом можно организовать забор воды одним из перечисленных ниже способов:

  • С прямой подачей воды. Главное преимущество такой методики состоит в том, что первые сто метров проходки можно выполнять без укрепления стенок скважины обсадными трубами. Однако недостаток состоит в том, что в водоносные слои могут попадать частицы измельчённой породы или глины из промывочного раствора. В итоге это негативно может сказаться на самой скважине, поскольку производительность источника уменьшится.
  • С обратной подачей. Данная методика имеет больше преимуществ, которые мы опишем дальше.

Первый тип добычи воды организуется на скальных, песчаных и текучих грунтах. При этом глубина залегания водоносного слоя не должна быть более 500 м. В такой системе водозабора бурильный раствор транспортируется к шлангу по отстойнику и только после этого попадает в проходку. Промывочная жидкость движется под давлением с измельчённой породой между внутренней поверхностью забоя и бурильными трубами вверх. После этого она попадает в отстойник.

Технология роторного бурения основана на том, что дробление породы происходит благодаря вращательным движениям бурового снаряда. Она выглядит следующим образом:

  1. Благодаря массе долота создаётся значительная вертикальная нагрузка. В начале бурения используется долото больших габаритов. Оно приводится в действие благодаря роторному двигателю.
  2. Когда процесс бурения завершён, выполняется установка обсадной трубы.
  3. После этого используют долото меньшего размера. В пробуренную проходку устанавливается обсадная труба меньшего сечения, чем на начальном этапе.
  4. Бурение продолжают до момента вскрытия водоносного горизонта.

Технология бурения с обратной подачей воды очень напоминает описанную выше методику. Только здесь вместо промывочного раствора используется обычная чистая вода. Технология выглядит следующим образом:

  1. Промывочная жидкость закачивается между стенками проходки и установленной бурильной колонной.
  2. Обратная добыча воды осуществляется при помощи глубинного насоса.

Среди преимуществ методики бурения с обратной подачей воды можно назвать следующие моменты:

  • Роторное бурение скважин с обратной промывкой осуществляется в 10-15 раз быстрее, чем методика бурения с прямой промывкой.
  • В водоносный горизонт не попадает глина из промывочного раствора.
  • Используется минимальное количество обсадных труб.
  • Можно управлять параметрами скважины. Так, можно соорудить гидротехническое сооружение как небольшого, так и внушительного диаметра.
  • Данная методика роторного бурения подходит для выполнения нефтяных скважин.

Видео процесса роторного бурения скважины на воду:

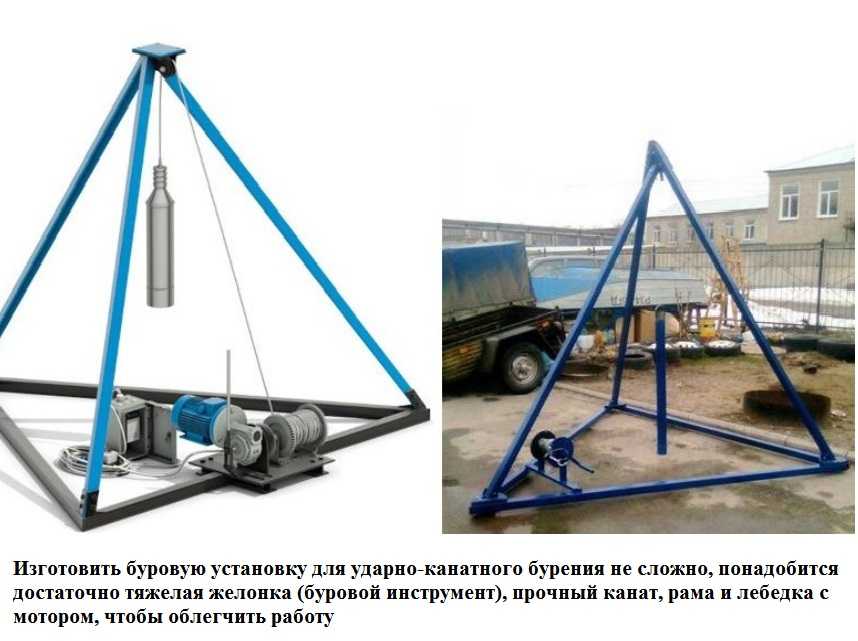

Малогабаритная буровая установка под ударно-канатное бурение

Чтобы создать такую буровую установку вам потребуется воспользоваться такими приспособлениями:

  • разборной станиной;
  • ударным патроном («стаканом»);
  • желонкой.

Для облегчения бурильных работ, к установке подключается мотор редуктор, поверх барабана которого наматывают трос к которому прикреплен патрон или желонка. Чтобы обеспечить эффективную работу, придется воспользоваться патроном, весящим примерно 80 кг. Желонкой производится очищение забоя от остатков почвы. Эффективно использовать желонку и в местности с глинистыми грунтами.

Помимо этого, нижняя кромка в «стакане» чаще всего затачивается. В верхней части просверливаются отверстия, для надежного закрепления каната. Патрон может быть в длину от 1 до 2 м.

Прежде чем начинать работы, лучше пробурить в земле дырку, в которую вы будете опускать «стакан». Это отверстие должно иметь немного больший диаметр чем патрон.

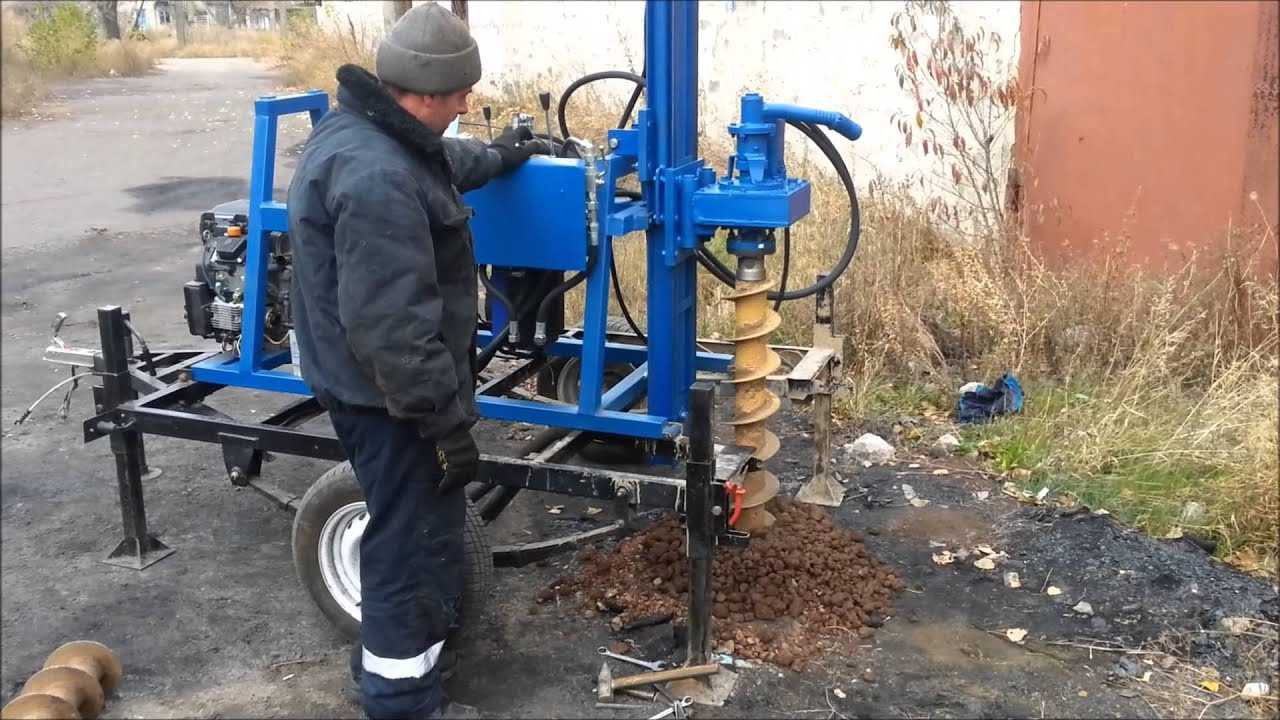

МГБУ

Из-за своей компактности их называют малогабаритными, или, если кратко, – МГБУ. Они стали настоящим прорывом. Благодаря МГБУ пробурить скважину на 70–100 метров может любой человек, даже тот, который ранее никогда не сталкивался с бурильными работами.


Эти аппараты делятся на три вида: мобильные, разборные и переносные. Их можно быстро разобрать, погрузить в кузов обычной «газели» и привезти на место назначения. После доставки МГБУ легко разгружается, собирается и готова к работе в течение 15–20 минут.

В качестве привода для малогабаритных устройств чаще всего используется электродвигатель, работающий от 220 вольт.

К примеру, МГБУ-70 весит всего 350 килограмм, но она способна бурить скважины до 70 м глубиной со скоростью 5–7 м/час, в зависимости от твердости грунта.

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

  • Верхняя рама: chertyozh_1_verhnyaya_rama
  • Нижняя рама: chertyozh_2_nizhnyaya_rama
  • Ползун буровой: chertyozh_3_polzun
  • Гильза-ползун: chertyozh_4_gilza_polzun
  • Рама в сборе: chertyozh_5_rama_v_sbore
  • Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
  • Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

  • Замки – 45 сталь.
  • Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее. Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

  • Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
  • Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

Долота с шарошками

Как в нашей стране, так и во многих зарубежных нефтегазодобывающих странах бурение газовых и нефтяных, как правило, производится при помощи шарошечных долот с шарошками конической формы. Долота шарошечного типа используются для производства сплошного бурения скважин самого разного назначения (добывающих, разведочных, нагнетательных и так далее). Очистка забоя при использовании таких долот производится либо при помощи сжатого воздуха, либо промывочными растворами.

Долото шарошечное буровое d=76-490 мм

Если сравнивать такой инструмент с описанным выше лопастным, то он имеет ряд несомненных преимуществ, а именно:

  • площадь непосредственного контакта с забоем у долот с шарошками гораздо меньше, чем у долот лопастного типа, однако общая длина их рабочих кромок гораздо больше, что дает возможность существенно повысить эффективность бурового процесса;
  • шарошки по забою перекатываются, а лопасти – скользят, поэтому износостойкость шарошечных долот гораздо выше, чем лопастного инструмента;
  • из-за того, что шарошки по забою перекатываются, потребляемый инструментом крутящий момент относительно мал, что сводит к минимуму возможность заклинивания шарошечных долот.

Изготовление долот шарошечного типа регламентировано ГОСТ-ом номер 20692-75.

По критерию конструкции и расположения на инструменте продувных и промывочных каналов, такие долота делятся на:

  • долота с центральной промывкой (литера Ц)
  • с центральной продувкой (П);
  • с боковой промывкой гидромонитором (Г);
  • с боковой продувкой (ПГ).

для горизонтального бурения «ГОРИЗОНТ-3»

Преимущества буровой установки:

1. Вложения в несколько раз меньше, чем заводские аналоги.

2. Возможность использования бура, штанг и вертлюга от буровой “Горизонт-2″, то есть дополнительные токарные работы обойдутся всего около 1 тыс. руб.

3. Мощная рама и система подачи, позволяющие развить большое усилие подачи вперёд-назад.

4. Высокая скорость бурения даже в тяжёлых грунтах.

5. Очень удобна в работе – для работы с этой буровой вполне достаточно 2 человек.

6. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

7. Для работы с этой буровой достаточно приямка размером 195 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 195 х 90 см.

Недостатки: не может работать в каменистых грунтах (каменистые грунты встречаются очень редко, поэтому этот недостаток не страшен).

Комплектация чертежей:

1. Руководство по изготовлению буровой с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению бура своими руками.

4. Чертежи деталей вертлюга, инструкция по сборке самодельного вертлюга.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

6. Чертежи винтовых опор (для быстрого выравнивания рамы).

7. Схема изготовления прицела, позволяющего быстро прицелиться без использования верёвки/бечёвки. (Можно прицеливаться даже через оживлённую трассу).

8. Руководство по изготовлению дешёвого и практичного самодельного компрессора (с фотографиями).

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

  • рабочий инструмент углубляется в грунт;
  • делается 3 поворота буром;
  • разрыхленный грунт извлекается и убирается.

    Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Проведение замеров и обустройство участка

Первый этап работ – просчет уровня залегания грунтовых вод. Это требуется для определения сложности бурения и подготовки нужного количества труб.

Наиболее доступный способ – обратиться в соответствующую службу для получения геодезической карты местности. Также следует определиться с водным источником, который будет использоваться для забора промывочной жидкости для бура.

Требуемый объем жидкости для промывки во время бурения определяется с учетом состава грунта и размера скважины, в среднем он составляет от 5 до 21 куб. м воды.

Следующий этап – подготовка рабочего участка. Бурение вручную предусматривает удаление грунта из скважинного канала и обустройство емкостей для промывочного раствора – двух приямков, размеры которых составляют по 1 кубическому метру.

Одна емкость предназначается для слива жидкости и очистки от примесей, вторая – для закачки воды в бурильную установку. Приямки соединяются между собой траншеей, которая обеспечивает свободный ток жидкости. Подготовленные приямки предотвращают растекание грязи по территории участка.

Устройство для бурения монтируется по уровню, чтобы избежать даже незначительного уклона. Шланг помпы на входе устанавливается в первом приямке, а на выходе располагается шланг по направлению к вертлюгу. Через него промывочный раствор попадает в скважинную колонну.

По этой причине подобная буровая технология является достаточно простой и экономичной.

Подготовительный этап и пошаговая инструкция по сооружению

Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.

Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж. Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки». К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче. В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы. Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки. Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого. Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа. Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата. Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции. Выбирайте профиль так, чтобы его габариты превышали размеры стойки

Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с

После того, как ручная буровая установка собрана, подсоединяем напор воды.

Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

  • Механическое;
  • Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

  • Ударно-вращательный метод;
  • Ударный;
  • Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

  1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
  2. Лопатой выкапывают небольшое углубление для бура.
  3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
  4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
  5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

  • Прочный канат;
  • Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
  • Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

  1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
  2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
  3. К верхней части стакана крепят трос.
  4. Регулируя трос, стакан быстро отпускают на место пробоя.
  5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Конструкция надежной буровой установки

Для изготовления буровой установки, обладающей достаточной надежностью и позволяющей заниматься буровыми работами профессионально, обязательной является покупка ряда составляющих, которые изготавливаются на заводах, оборудованных высокоточной техникой. Потребуется покупка следующих элементов:

  • вертлюга;
  • буровой штанги;
  • лопастного бура;
  • мотор-редуктора;
  • мотопомпы и рукава;
  • шланга, через который подается буровой раствор.

Рама под монтаж данных элементов может быть изготовлена своими силами из такого материала, как прочная сталь.

Использование вертлюга необходимо чтобы передавать движущий момент между мотором-редуктором и буром, и чтобы подавать промывочный раствор. Корпус вертлюга содержит подвижную часть, на которую производиться крепление буровых штанг. По специальному герметичному патрубку осуществляется подача промывочной жидкости.

Хоть этот элемент и не является сложным с конструктивной точки зрения, его качество сказывается на длительности службы установки. В связи с высокими нагрузками, чтобы изготовить вертлюг, нужно пользоваться высокопрочной сталью, выдерживая минимальные зазоры движущихся элементов конструкции. Срок службы некачественного вертлюга закончиться после того, как вы изготовите несколько скважин.

Буровая штанга выбирается с расчетом на то, каким типом бурения вы будете пользоваться (ударным, вращательным, с промывкой и т.д.). Сечение штанги может быть круглым или шестигранным. При помощи неё происходит передача движущего момента прямо на бур. При работе, происходит погружение штанги все ниже, и она нуждается в наращивании. Чтобы выполнить соединение, пользуются специальными замками, на которых нарезана специальная коническая или трапециевидная (прямоугольная) резьба, обеспечивающая наиболее надежную сцепку. Через внутреннее сечение штанги в полость скважины подается вода, при помощи которой происходит размягчение грунта, и процесс бурения становится более быстрым и успешным.

Бур является рабочим элементом, предназначенным для того, чтобы размельчать грунт. Чтобы бурить профессионально, следует пользоваться специальными трехлопасными бурами, вращение которых производиться циклически. Бур может быть от 8 до 35 см в диаметре. Для изготовления данного элемента используется качественная сталь, снабженная высокопрочными пластинами, к примеру, ВК-8. В местности с твердыми грунтами рекомендуют бурить несколькими проходами. Начинают с так называемого разведочного бурения (бур на 8 см), после этого, скважина проходится при помощи буров, имеющих больший диаметр, пока ширина отверстия не приблизится к требуемым размерам.

https://youtube.com/watch?v=CBdjklHPtSQ

На этом и окончим. Прочитав данный материал вы имеете представление о том как делается буровая установка своими руками, осталось только реализовать теоретические познания на практике.

Сложный вариант

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

  • Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
  • Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
  • В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
  • Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
  • Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
  • Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
  • Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
  • По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Основные технологии бурения

На дачном или приусадебном участке скважину для воды можно пробурить одним из методов:

  • Шнековым.
  • Роторным.
  • Ударно-канатным.

Друг от друга перечисленные технологии бурения отличаются в методах разрушения породы, происходящих внутри, и способах извлечения грунта из ствола конструкции. В каждом варианте нужно использовать определенное оборудование, по-разному влияющее на качество бурения скважины. От этого зависит и конечная цена работ.

Ударно-канатный способ

Самый простой и доступный способ — бурение скважин ударно канатное. Особенность его в том, что процесс можно производить без использования тяжелой спецтехники. Монтировать установку можно самостоятельно, в непродолжительные сроки. Ударное бурение скважин своими руками — самый популярный метод бурения. Он позволяет вскрывать водоносные пласты прямо с поверхности.


Установка для бурения скважин ударно-канатным способом

На фото представлено ударно канатное бурение скважин. Технология такого способа известна еще с древних времен. Такой процесс упоминается еще в трудах Конфуция. Для того чтобы произвести бурение скважин нужно приобрести:

  • Стакан для забивки.
  • Трос.
  • Лебедка и блок.
  • Штанга.
  • Установочный каркас.


Схема ударно-канатного бурения

Основной элемент установки — забивной стакан. Его основные элементы:

  • Отрезок из стальной трубы, который скошен вовнутрь и имеет внизу прочную режущую кромку.
  • На верхней части забивного стакана расположена наковальня, по которой производятся удары штангой.

При работе с помощью лебедки осуществляется подъем и опускание забивного стакана. Действие установки заключается в следующем:

  • Порода, попадающая в стакан, за счет силы трения, удерживается в нем.
  • Для проникновения в грунт как можно глубже берется ударная штанга, которую бросают на наковальню.
  • При заполнении стакана грунтом он поднимается наверх,
  • Очищается.
  • Операции повторяются до момента достижения необходимой глубины.

Как выполнить бурение скважины на сыпучем грунте

При наличии сыпучего грунта на участке нужно использовать желонку. Это стальная труба, внизу которой расположен задерживающий клапан. При опускании желонка в почву, открывается клапан, внутрь трубы попадает грунт. При подъеме элемента клапан закрывается. Желонка, после извлечения, очищается, и процесс повторяется снова.


Установка для бурения скважин в сыпучих грунтах

Выбираем тип скважины

При выборе скважины исходите не только из возможностей, но и из целесообразности. Возможности бывают двух типов: это природные ресурсы и финансы. В первом случае нужно ответить на вопрос – а есть ли здесь вода, во втором – сколько стоит её добыть.

Следующая стадия – это определение типа скважины. Дешевизна скважины своими руками состоит только в том, что не надо платить за наёмный труд и покупку специального оборудования. Однако в бурение скважины придется вкладывать собственный труд, время и расходы на частичное приобретение инструмента. Так что подумать об экономии всё же придётся.

Если скважина нужна только для полива растений и содержания небольшого дачного дома , то достаточно абиссинского колодца. Если дом предназначен для круглогодичного проживания большой семьи, то необходима, как минимум, скважина на песок, а лучше – артезианская. Выбрать последний вариант придётся если расход воды должен превышать 10 м3 в час.

При бурении артезианской скважины придется по-потеть, но она может обеспечить водой несколько домов. Для её бурения, обустройства и эксплуатации есть смысл объединить усилия нескольких домовладельцев. Заключайте договор, формируйте общий бюджет и пользуйтесь общей водой.

Что касается запасов и глубины залегания воды, то о них можно узнать из специальных карт и результатов гидрологических исследований. Данные о гидроресурсах обычно есть в органах муниципальной власти. Кроме того, нужно оценить степень загрязнения грунта, и выяснить расположение источников вредных выбросов. Это не актуально только для артезианской скважины – обычно на такую глубину загрязнения не проникают.

С точки зрения загрязнений наибольшей опасности подвергается вода, добываемая с помощью абиссинского колодца. Она может загрязняться от ближайшего септика, в неё даже могут попадать пестициды, используемые в саду и огороде. По этой причине воду из абиссинского колодца чаще всего используют для полива и других хозяйственных нужд.

После того, как определились с природными возможностями своего земельного участка, оценили фронт работ по разным типам скважин, соотнесли всё это с финансовыми возможностями, можно определиться с типом скважины и приступать к работе.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
