Правильная регулировка реле давления воды для насоса и ее особенности

Как установить датчик

1. Перед покупкой датчика необходимо заранее составить схему установки и приобрести необходимую арматуру и соединительные элементы.
2. Располагают датчик после насоса и накопительного бака, но перед фильтрами.
3. Для установки потребуется специальный разветвитель, подключающийся к линии, идущей от насоса к потребителю и к баку, где расположена мембрана.
4. К двум следующим ответвлениям, имеющимся на разветвителе, крепится манометр и сам датчик давления. Эти ответвления имеют меньший диаметр и внутреннюю резьбу.
5. Для подключения датчика, в связи с тем, что выход на разветвитель имеет меньший размер, чем вход реле, потребуется переходник.
6. После присоединения датчика к системе подключаются требуемые контактные группы и он заземляется.
7. Установка подключается к сети и запускается. Если при работе насоса цифры на манометре увеличиваются — все сделано правильно и система пригодна для дальнейшей работы.

Схема монтажа датчика

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

• подгоревшие контакты;
• солевые отложения на спиралях;
• засор и ржавчина гидравлического входа;
• попадание в мембранный отсек песка, других инородных частиц и образование отложений;
• неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Устройство прибора и его функции

Реле давления, в совокупности с другими аппаратами, такими как насос, гидроаккумулятор, а также коммуникации, представляют систему обеспечения водой жилища человека. Реле давления может устанавливаться в промежутке между насосом и гидроаккумулятором, а также непосредственно на насосе или гидроаккумуляторе, в зависимости от модели. Как же работают подобные устройства?

Одна из схем подключения насоса

Гидроаккумулятор представляет специальную емкость, которая разделена на две части с помощью эластичной перегородки. В одной перегородке находится под давлением воздух, а во второй – вода. Давление воздуха в одной из перегородок позволяет регулировать объем и давление воды во второй перегородке. Чем выше давление воздуха, тем большего давления системы допустимо получить, но при этом объем воды, закаченное в емкость меньше. Как правило, емкость допустимо наполнить водой не больше половины размеров всей емкости. Другими словами, если гидроаккумулятор имеет емкость 80 литров, то в него допустимо закачать не больше 40 литров воды.

Нормальная работа бытовых потребителей обеспечивается рабочим давлением от 1,4 до 2,8 атм. Чтобы давление всегда соответствовало рабочему, необходимо его контролировать, а также поддерживать на оптимальном уровне. Таким прибором в системе и является реле давления. Когда давление воды опускается ниже рабочего уровня, реле срабатывает и начинает работать насос, который наполняет водой гидроаккумулятор. При достижении верхнего предела опять срабатывает реле давления, останавливая работу насоса.

Гидроаккумулятор необходим для того, чтобы насос не работал постоянно. Какое-то время вода расходуется из аккумулятора, пока не вытечет ее столько, чтобы давление в системе упало ниже уровня рабочего.

Как работает реле давления

Этот прибор представляет устройство с электрическими и с гидравлическими составляющими. Электрическая часть состоит из группы контактов, с помощью которой осуществляется включение и выключение электрического насоса. Гидравлическая часть основана на действии мембраны, которая перемещается под давлением воды. Мембрана в свою очередь связана с группой контактов. Давление регулируется с помощью устройства на пружине. Когда пружина сжимается, рабочее давление увеличивается, а когда она разжимается, то давление уменьшается. Таким же способом регулируются границы пределов давления воды в системе, но уже с помощью другой пружины, которая отличается меньшими размерами.

Устройство реле давления воды

Выход для гидравлической системы располагается с обратной стороны реле и представляет патрубок с наружной резьбой или выпуск с гайкой по типу американки. Любой вариант подключения достаточно функциональный и не представляет никаких проблем независимо от характера водопроводной системы.

Здесь же находятся входы для подключения реле давления к электрической схеме. Как правило, места подключения закрываются крышкой.

Виды реле давления

Различают два типа реле давления воды – механические и электронные. В основном пользуются механическими реле, поскольку они проще и дешевле, хотя применяются и электронные, но не так часто, поэтому их в основном заказывают.

В различных торговых точках цены могут отличаться, при этом весьма существенно. Следует всегда помнить, что более дешевые модели могут оказаться не столь надежными в работе.

Автоматика для насоса, реле давления, реле протока.

Watch this video on YouTube

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

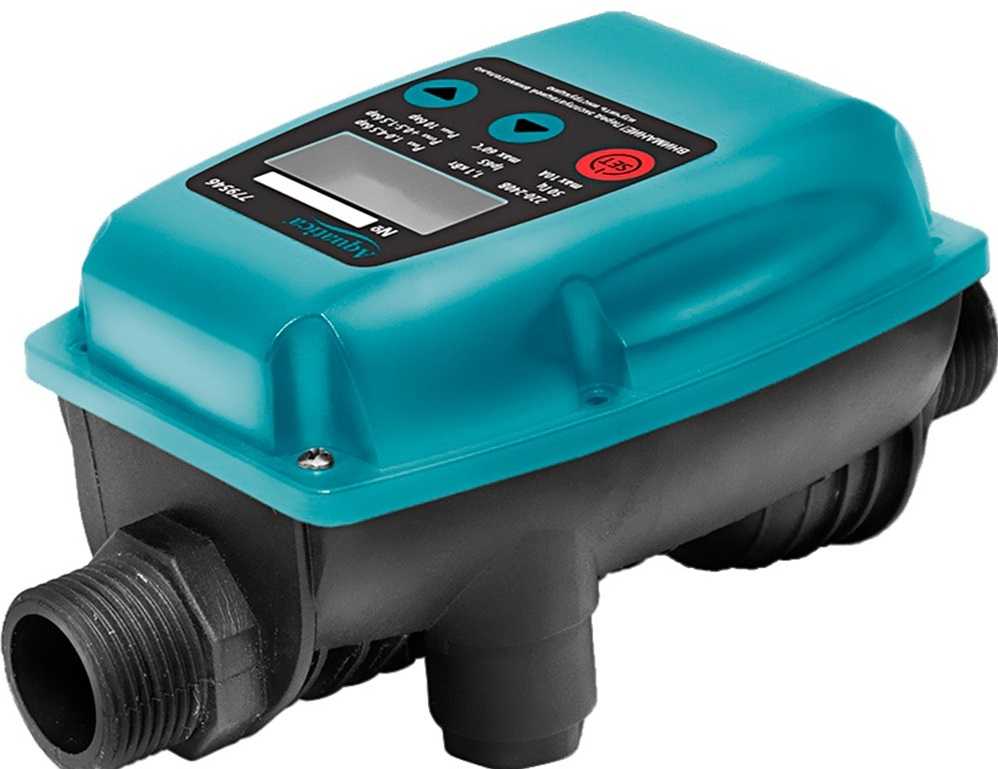

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Как установить реле для насоса

Для установки скважинного реле в трубопроводе стоит сначала его правильно выбрать, а затем следовать рекомендациям от производителя, так как малейшее нарушение может привести к проблемам. Монтаж проводится в основном там, где расположен отвод гидроаккумулятора. Это как раз то место, где нивелируется турбулентность и скачки потока. В некоторых моделях не предусмотрена работа при температуре менее 4оС или же при повышенной влажности более 70%. Именно поэтому перед покупкой стоит тщательно изучить технический паспорт, чтобы впоследствии не разочароваться в товаре.

Реле давления воды для насоса может отличаться по конструкции и дизайну

Любое реле обязательно должно содержать комплектующие в виде:

• Фильтра механической очистки;
• Насоса;
• Трубопровода;
• Вентиля входа;
• Фильтра тонкой очистки;
• Обратного клапана;
• Выхода на слив канализации в водоснабжении.

В продажу поступают и более сложные модели, снабженные штуцером, фильтрами и обратным клапаном. Именно потому есть возможность проводить монтаж непосредственно в том же блоке, что и насос. Если у реле присутствует антиводная защита, то возможен монтаж в полость колодца. В целом все зависит от модели, назначения и технических характеристик устройства, а потому нужно изучить каждый вид и тип, чтобы выбор полностью оправдал ожидания.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

• Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
• Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
• Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем происходит подготовка горячей воды ;
• Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности .

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Какие модели датчиков бывают

Различают механические и электронные модификации датчиков, для бытового водоснабжения c использованием погружных электронасосов и насосных станций бюджетной и средней ценовой категории в основном применяют механические модели этого прибора. Они отличаются высокой надежностью, простотой конструктивного исполнения, удобством монтажа и регулировки.

Использование дорогих электронных датчиков давления в обычных водозаборных системах только для размыкания контактов не имеет смысла, электроника рассчитана для плавного регулирования режимов работы насосного оборудования.

Рис. 6 Приборы автоматического управления со встроенными датчиками

Электронные датчики воды

Электронные датчики гидравлического давления применяется в автоматике управления насосным оборудованием 3-го поколения с частотным преобразователем, они входят в состав электронных контроллеров, состоящих из одного малогабаритного блока.

Электронное устройство заменяет все дискретные элементы системы автоматики – реле сухого хода и давления, манометр, гидроаккумулятор большого объема, обеспечивает плавный запуск электродвигателя и электронную регулировку скорости вращения вала насосного электродвигателя. В данном устройстве с электронного датчика снимается аналоговый сигнал, величина напряжения которого зависит от напора, далее он преобразуется в электронной управляющей схеме в широтно-импульсное модулированное напряжение, подаваемое на обмотку электродвигателя насоса.

В быту широко известны и используются специальные блоки частотного управления SU 301 от Grundfos, работающие в паре с погружными электронасосами серии SQ, другие известные модели и производители – Active Driver (DAB), Sirio Entry (Italtecnica).

Рис. 7 Подключение датчика к водопроводу и электрической сети

Настройка реле давления водопровода

На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее  — 2,8 атмосферы, это давление отключения насоса.

Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Настройка давления включения и выключения насоса

В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу. Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой  пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится. Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

1. Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Видео — Регулировка давления насосной станции, реле давления

Источник

Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.

С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.

К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.

К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.

Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Схемы подключения прессостата к компрессору

Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата. Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

Подключение реле к сети 380 В

Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель. Ниже приведена схема подключения автоматики к трем фазам.

На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

Подключение прессостата к сети 220 В

К однофазной сети реле подключается по схемам, приведенным далее.

На данных схемах указаны различные модели прессостатов серии РДК, которые можно таким способом подключить к электрической части компрессора.

Совет! Под крышкой прессотата находятся 2 ряда клемм. Обычно возле них есть надпись “Motor” или “Line”, которые, соответственно, обозначают контакты для подключения двигателя и электрической сети.

Подсоединение прессостата к агрегату

Подключить реле давления к компрессору довольно просто.

1. Накрутите на патрубок ресивера прессостат, использовав его центральное отверстие с резьбой. Для лучшей герметизации резьбы рекомендуется использовать фум-ленту или жидкий герметик. Также реле может подсоединяться к ресиверу через редуктор.
2. Подсоедините к самому маленькому выходу из реле, если он имеется, разгрузочный клапан.
3. К остальным выходам из реле можно подключить либо манометр, либо предохранительный клапан сброса. Последний устанавливается в обязательном порядке. Если же манометр не требуется, то свободный выход прессостата необходимо заглушить металлической пробкой.
4. Далее, к контактам датчика подсоединяются провода от электросети и от двигателя.

После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.
