Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

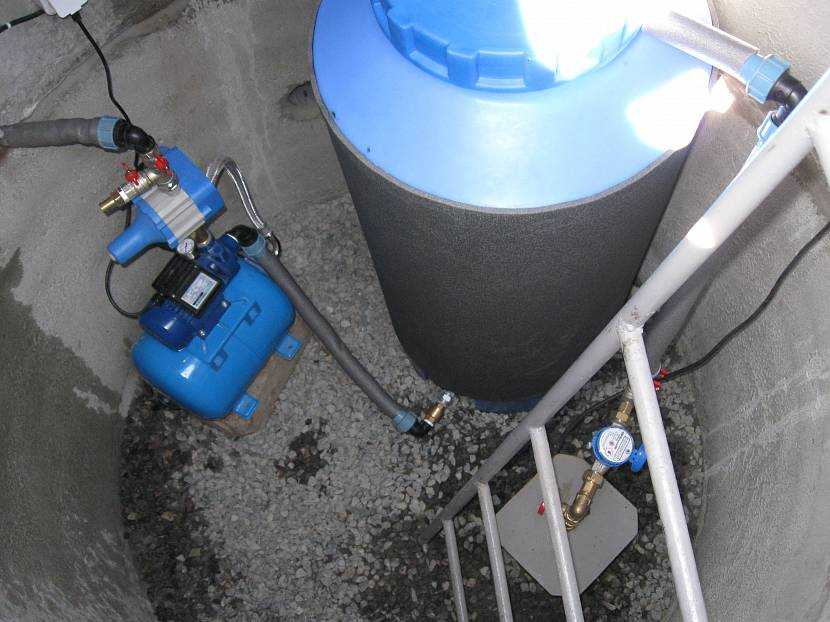

Монтаж устройства с большим баком в скважинеИсточник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжекторомИсточник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насосИсточник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторовИсточник moikolodets.ru

Выбор места для агрегата

Установить насосную станцию своими руками можно в одном из трёх мест:

в подвале частного дома;
в отдельной постройке;
в кессоне.

Если у вашего дома есть сухой вместительный отапливаемый подвал, то можно использовать одно из его помещений для монтажа насосной установки. Помещение необходимо хорошо утеплить и выполнить его звукоизоляцию. Станцию можно монтировать на подставке вдали от стен, чтобы защитить конструкции от вибрации.

Если площадь дома не позволяет выделить отдельное помещение для агрегата, можно соорудить утеплённую пристройку к дому или возвести отдельно стоящее сооружение. Конечно, это повлечёт за собой дополнительные расходы, но только так вы сможете правильно установить и защитить оборудование. Кстати, постройку лучше делать там, где проходят отопительные сети, чтобы обогревать и это сооружение.

Монтаж кессона выполняется вблизи от оголовка скважины. Этот вариант хорош тем, что размещение агрегата вдали от дома позволит защитить жильцов от шума во время его работы. Если вы будете устанавливать кессон своими руками, делайте это правильно – его дно и сама насосная станция должны располагаться ниже точки промерзания почвы. Для обеспечения бесперебойного водоснабжения даже зимой кессон необходимо тщательно утеплить.

Установите фильтры

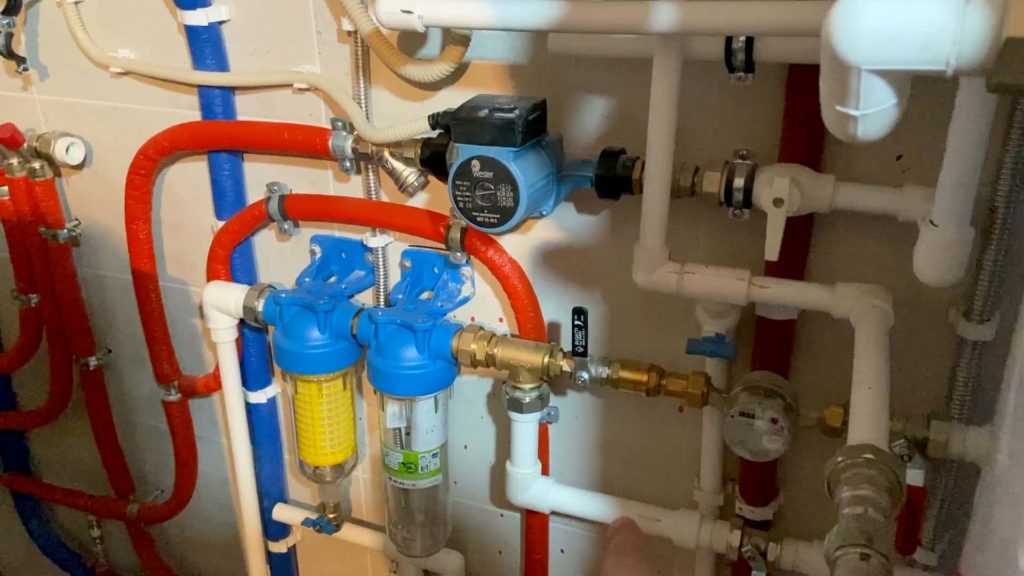

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Как выбирать насосную станцию?

Приведем несколько основных правил:

При подборе производительности насоса и объема гидроаккумулятора следует учитывать не только потребности семьи в воде, но и возможности скважины. Дебет источника должен быть на 15% больше производительности насоса.
Баллонный гидроаккумулятор является более предпочтительным, чем мембранный, поскольку баллон легче заменить. Причем сделать это можно самостоятельно. А вот мембраны в некоторых моделях можно заменить только в сервисном центре.

Дольше прослужит та станция, насос которой оборудован защитной автоматикой:

от скачков напряжения;
от перегрузки (перегрева) электродвигателя;
от сухого хода.

Наилучшей защитой от сухого хода являются электродные датчики уровня. Системы, анализирующие параметры электротока, срабатывают с некоторым опозданием, так что детали какое-то время успевают поработать всухую.

Принцип работы насосной станции водоснабжения

заключается в следующем:

Подключается агрегат. Он устанавливается в выбранном месте: в помещении либо кессоне. Подсоединяется к трубе водозабора и домашнему водопроводу. С учетом техники безопасности производится подключение электрического питания.
Далее водозаборная труба опускается в скважину либо колодец.
В аккумулирующую емкость набирается вода, с помощью автомобильного насоса накачивается воздух в необходимом объеме. Только теперь можно пробовать запускать насосную станцию.
При открывании крана в доме сработает обратный клапан, после чего в автоматическом режиме включится насос и начнет набирать воду из водозабора в накопительный бак.
Спустя время накопительный бак наполняется, увеличивая давление в системе. При его повышении до установленного предельного уровня срабатывает реле и отключает насос. Перестает поступать вода в систему и давление остается на прежнем уровне. При открытии крана водопотребления вода уходит, и давление падает.
Опустившись до заданного нижнего предела реле давления включает насос, и запас воды пополняется до верхнего предела.

За основу берутся нижний и верхний пределы давления, на которые реагирует реле. Таким образом в системе поддерживается постоянный напор воды во внутреннем диапазоне заданных пределов в автоматическом режиме.

Для чего нужна насосная станция

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

добыча воды из источника и ее подача в водопроводную систему дома;
выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
защита оборудования от самопроизвольного включения;
хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Лучшие насосные станции для обычных условий работы

Для использования насоса в загородном доме подбираются модели средней мощности, поскольку выкачка воды не производится на большой глубине

Также важно учитывать следующие факторы:

Емкость водяного бака.
Потребляемая мощность.
Компактность товара.
Простота подключения патрубков.
Защищённость насоса. Для загородного дома выпускают продукцию производители ВИХРЬ, Denzel, DAB. Лучшие из них описаны ниже.

ВИХРЬ АСВ-800

Цена от 6300 руб.

Открывает рейтинг стандартная насосная станция, которая подходит для выкачки воды не только из открытых водоемов, но и колодцев. По отзывам пользователей продукция автономна, неприхотлива в обслуживании. Поддерживается стабильное давление в системе и нет необходимости часто осматривать насос. Он без проблем прокачивает воду в больших объемах, предусмотрен емкостный расширитель. Используется центробежный насос, который обеспечивает пропускную способность более 3 кубических метров час. Станция работает от стандартной сети 220 вольт и мощности в 800 кВт хватает, чтобы обеспечить стабильное водоснабжение дома. Если рассматривать особенности, отмечается защищённость мотора и простота включения. Периодически производится очистка, а кожух изготовлен из пластика, поэтому боится повышенной температуры и вибрации.

Характеристика	Величина
Мощность	800 Вт
Производительность	3600 л/час
Напор	40 м
Объём гидроаккумулятора	19 л

Преимущества:

Стабильное напряжение.
Высокий напор.
Простая установка.
Защищённость мотора.

Недостатки:

Высокий уровень вибрации.
Корпус из пластика.

~~ВИХРЬ АСВ-800/19~~

Проверенный Denzel PS1000X

Цена от 8000 руб.

Модель немецкого производителя производится в пластиковом корпусе с центробежным насосом. Устройство можно назвать защищенным, ротор не боится повышенной вибрации. Мощности хватает, чтобы обеспечить напор в 44 метров. Снек изготовлен из пластика, однако не боится повышенных нагрузок. Среди моделей с одноступенчатой системой всасывания продукция отличается качеством центробежного насоса.

Характеристика	Величина
Мощность	1000 Вт
Производительность	3500 л/час
Напор	44 м
Объём гидроаккумулятора	4 л

Преимущества:

Малый вес.
Защищенность товара.
Хороший напор.

Недостатки:

Шумливость модели.
Сложность регулировки давления.

~~Denzel PS1000X~~

DAB AQUAJET 132 M

Цена от 13700 руб.

Данная насосная станция для дачи подходит для перекачки чистой воды. Она работает с системой защиты, обладает компактными размерами и весит лишь 20 кг. Итальянские специалисты основной упор сделали на производительность и простоту использования.

Характеристика	Величина
Мощность	1000 Вт
Производительность	4800 л/час
Напор	48.3 м
Объём гидроаккумулятора	20 л

Преимущества:

Высокая класс защищенности.
Разумная цена.
Качество патрубков.

Минусы:

Недолговечность.
Быстрый износ мотора.

~~DAB AQUAJET 132 M~~

АКВАРОБОТ JS 60

Цена от 7200 руб.

Эту насосную станцию можно назвать универсальной, она подходит для выкачки воды из накопительных резервуаров и открытых источников водоснабжения. Мощности хватит, чтобы обеспечить высокую производительность. Модель изготавливается в жестком корпусе и рассчитана на значительные нагрузки.

Характеристика	Величина
Мощность	450 Вт
Производительность	2400 л/час
Напор	33 м
Объём гидроаккумулятора	19 л

Плюсы насоса:

Качество фланца.
Защищенность корпуса.
Не боится высоких температур.

Некоторые минусы:

Большая вибрация
Не подходит для скважин.

~~АКВАРОБОТ JS 60 – 5~~

ДЖИЛЕКС Джамбо 70/50 Н-24 (угл. сталь)

Цена от 11800 руб.

Особенность станции заключается в использовании ёмкостного гидроаккумулятора. Предусмотрено оборудование для отслеживания давления и используется защищённый электрокабель. Станция работает в автономном режиме и потребляет незначительное количество электроэнергии.

Свойства	Величина
Мощность	1100 Вт
Производительность	4200 л/час
Напор	50 м
Объём гидроаккумулятора	24 л

Основные плюсы:

Защищенность фланца.
Герметичность конструкции.
Выносливость насоса.

Незначительные минусы:

Низкое качество ротора;
Проблемы с фильтром.

~~ДЖИЛЕКС Джамбо 70/50 Н-24~~

Схема подключения в частном доме

Для подключения водонасосной станции может быть использована однотрубная или двухтрубная схема. Но прежде чем воспользоваться одной из этих схем, необходимо учесть особенности конфигурации водопроводной системы, а также взять в расчет глубину размещения оборудования.

А именно:

Однотрубную систему рекомендуется использовать, если монтаж насосного оборудования произведен на небольшой глубине. Такой вариант применяется, когда глубина не превышает 10 м.
Двухтрубную систему следует выбрать, если агрегат установлен глубоко (более 20 м). Эта схема применяется, если требуется увеличить глубину подъема воды из водозаборной точки посредством насоса.

Чтобы обеспечить правильное функционирование двухтрубной системы, следует позаботиться о дополнительном оснащении оборудования специальным внешним эжектором.

До того как воспользоваться одним из приведенных вариантов схем подключения в частном доме, важно позаботиться о правильной подготовке местности. Только после этого можно приступать установочным работам

Выбор подходящей модели насосной станции

При выборе насосной станции руководствуются не только стоимостью оборудования, но и его режимом работы, а также другими техническими характеристиками. Сразу отметим, что приобретают малогабаритные насосные станции только в том случае, если глубина пробуренной скважины не превышает 20 метров. В более глубоких скважинах использование данного оборудования считается неэффективным и нерентабельным.

Выбирая модель насосной станции, вспомните о следующих советах.

Для скважин, глубина которых составляет менее 10 м, приобретают однотрубные станции

Их монтаж очень прост.
Для более глубоких скважин (10-20 м) подойдут только эжекторные двухтрубные станции, мощность и конструкция которых позволит обеспечить подъем и распределение воды.
Если предполагается установка насосной станции в подвальном помещении дома, то надо обращать внимание на менее шумные модели. Как правило, в малошумных агрегатах производитель устанавливает пластиковые рабочие колеса

Не стоит экономить на стоимости изделий, так как шум от работы дешевого и малоизвестного оборудования доставит много неудобств во время эксплуатации.

Если глубина пробуренной скважины превышает 20 метров, то установка насосной станции в скважину не производится. В этом случае приобретают специальный глубинный насос. который подает воду в промежуточную емкость, оборудованную датчиками, отслеживающими верхний и нижний уровень жидкости. При разборе воды автоматика включает насос. В водопроводную сеть вода из емкости попадает через гидрофор — устройство, способное поддерживать заданный уровень давления в трубопроводе.

Насосная станция водоснабжения Wilo-Jet HWJ, корпус, рабочее колесо и вал которой выполнены из нержавеющей стали, обеспечивает подъем водяного столба на 8 метров

Как выбрать?

Как выбирать поверхностный насос? Для начала следует познакомиться с определенными критериями, зная и оценивая которые, выбор сделать будет несложно.

Производительность установки. Для полива огорода достаточно модели с показателем, равным 1 м3/час, а вот для системы водоснабжения дома придется провести определенные расчеты с учетом количества проживающих в нем и числа точек водопотребления (кранов, стиральных машин и т. д.). Если в доме живет 4 человека, то насос должен иметь производительность не менее 3 м3/час.
Глубина всасывания насосной станции. Учитывается протяженность шлангов, их положение (вертикальное, горизонтальное), глубина колодца или скважины.

На схеме приведены соотношения высоты всасывания (Х) к длине горизонтальной части трубопровода от колодца
Напор воды на самой крайней точке водопотребления, наиболее удаленной от насоса, также должен быть учтен. Он должен быть достаточным для нормальной эксплуатации. Напор обычно указывается в документах на оборудование и измеряется в метрах, барах. Определить показатель можно, посчитав все расстояние, которое придется пройти воде. Каждые 10 м напор уменьшается на 1 м.
Напряжение в электросети. Это тоже немаловажный показатель, который влияет на работоспособность насоса. Если напряжение в сети упадет, то насос не сможет работать на полную мощность, а значит, не обеспечит дом необходимым количеством воды.

Насосная станция

Стоит помнить, что для организации автономной системы водоснабжения дома следует покупать насос более мощный, чем для простого полива теплицы

Поэтому важно четко знать, для каких целей приобретается оборудование

Устройство насосной станции в доме

Системы автоматических насосных станции включают несколько элементов, каждый из которых играет определенную роль. Рассмотрим базовые узлы:

всасывающий насос. Это специальное устройство, применяемое для подъема воды с источника. Перекачивается вода во внутреннюю воду сети с фиксированным напором. Показатели напора станции фиксированы в паспорте агрегата. Каждая модель устройства предназначена для погружения на определенные глубины

Важно подобрать наиболее подходящий водяной насос в зависимости от условий эксплуатации. С всасывающим насосом монтируют погружные насосы, которые используются с указанной целью;
гидроаккумулятор

Это накопительный бак, в котором собирается запас воды. Ее вы расходуете в случае непредвиденных случаев. Например, если система насоса вышла из строя, отключили электричество. В таком случае водяной насос может функционировать определенное время. Вы сможете пользоваться сантехническими приборами до устранения поломки;
регуляторы давления. Это специальные датчики, которые присутствуют в системе насосной станции. Их основное предназначение – выключение двигателя в случае аварийной ситуации. Если в системе водяной станции закончилась вода, она будет отключена. Такие датчики предотвращают вероятные поломки;
блок управления. Это панель, на которой можно регулировать включение, выключение насосной станции, определять уровень давления, настраивать параметры работы агрегата. Также можно задать параметры, при которых автономная водяная станция будет автоматически включаться и выключаться;
обратный клапан. Эта деталь блокирует движение воды в обратном направлении. То есть, вода будет перекачиваться из источника в одном направлении и не возвращаться обратно в скважину.

Очень полезные советы

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой насосной станции лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной.

Примерно раз в три месяца необходимо проверять:

состояние стыков на предмет протечек.
состояние фильтров для своевременной прочистки.
настройки реле для их коррекции;
состояние гидробака, чтобы определить места протечек.

Какие насосы используют для станций?

В станциях могут применяться различные виды насосного оборудования. Выбрать наиболее удачный вариант можно, ориентируясь на условия эксплуатации, мощность агрегата, назначение, высоту подъема воды, погружение и другие параметры. Наиболее востребованными на рынке считаются следующие виды насосных станций:

классические насосы с поверхностной установкой. Такие насосные системы позволяют подавать воду с небольшой глубины до 9 метров;
поверхностные модели с эжекторами. Устройства позволяют поднимать воду с глубины порядка 12 метров. Главная задача таких агрегатов заключается в увеличении давления системы;
насосное оборудование с внешним эжектором. Его опускают к всасывающей трубе. Система направлена на всасывание воды с глубины. Оборудование позволяет поднять воду с глубины около 30 метров. Оборудование с эжекторами работает шумно, поэтому нужно быть готовыми к такому минусу агрегатов. При желании вы можете улучшить шумоизоляцию в помещении, где намерены устанавливать насосную станцию;
погружные модели. Их устанавливают на глубину около 30 метров. Насосы устанавливают на специальных тросах.

Подключение с погружным насосом

Насосные станции с погружными насосами успешно применяются для колодцев и скважин любой глубины. Погружные насосы бывают нескольких видов:

вибрационные;
центробежные;
дренажные (колодезные).

Независимо от вида насоса все они должны находиться ниже уровня воды. Вода охлаждает насос, не давая ему перегреться.

Подключение и работа вибрационного насоса сильно зависит от частоты электрической сети. Для работы некоторых моделей насосов западных производителей необходима частота сети 60 Гц, вместо 50 Гц, которые есть у нас. Такой насос будет работать, но эффективность его работы будет спорной.

Центробежные погружные насосы в некоторых случаях — единственное решения для поднятия воды с любой глубины. Они обладают большим количеством рабочих колес (20 и более), что обеспечивает большой напор на выходе насоса. Это в свою очередь увеличивает длину насоса. Поэтому такие насосы нельзя использовать в скважинах с малым столбом воды.

Насос устанавливают на максимальную глубину скважины, не менее 50–70 см от дна скважины. Насос закрепляют на металлическом или полиамидном тросе. На насос устанавливают обратный клапан, а затем напорную подающую трубу.

1 — обратный клапан с фильтром; 2 — погружной насос; 3 — трос

В зависимости от изготовителя и модели длины электрического кабеля может быть недостаточно для установки в скважину, тогда необходимо устроить герметическую кабельную муфту. Другим концом трос крепится к рым-болту оголовка, надежно фиксируя насос в скважине.

Погружные дренажные насосы также можно использовать для организации системы водоснабжения небольшого дома с наличием 3–4 водорозеток. В зависимости от модели они создают напор до 1,5 бара, обладают высокой производительностью. Дренажные насосы спокойно работают в загрязненной воде или воде с твердыми примесями до 5 мм, промышленные модели — до 120 мм.

Несколько ценных рекомендаций

Линия рециркуляции защитит насос и позволит повысить давление воды в системе. Для монтажа обратной магистрали понадобится тройник

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

состояние стыков на предмет протечек.
состояние фильтров для своевременной прочистки.
настройки реле для их коррекции;
состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Ошибки подключения

Чтобы подключение прошло быстро и правильно, вам стоит учесть и избежать ошибок, которые чаще всего допускают при самостоятельном монтаже:

При прокладке трубопровода к дому, необходимо давать небольшой запас длины. Всё дело в том, что стоит учитывать малейшие повороты, изгибы и даже толщину фундамента, через который труба будет заводиться в дом.
Все резьбовые соединения стоит затягивать ключом

Если вы используете уплотнители и закрутите соединения вручную, этого будет недостаточно, поэтому в ходе эксплуатации системы велика вероятность возникновения протечек.
Установке гидроаккумулятора стоит уделить особое внимание. Если давление в гидробаке находится ниже отметки 1,2-1,5 атм., то его необходимо повысить

Для этого можно использовать обычный автомобильный насос.

Видео руководство по подключению насосной станции своими руками:

Насосы «Грундфос»

Это оборудование выпускается датским концерном Grundfos, основанным еще в 1945 г. На сегодняшний день этот производитель является лидером на рынке насосного оборудования. При этом высокий покупательский спрос на такие устройства вызван их высоким качеством и широким ассортиментом.

Бытовая насосная станция Grundfos находит свое применение в индивидуальных хозяйствах. При этом она выполняет задачи по обеспечению горячего и холодного водоснабжения, канализации и дренажа.

Если насосная станция Grundfos смонтирована грамотно, а после проводилось ее регулярное сервисное обслуживание с заменой изношенных уплотнений и подшипников, то она способна прослужить долгие годы и радовать хозяев своей бесперебойной работой.

Перед запуском

Все резьбовые соединения не только уплотняются, но и должны быть туго затянуты разводным ключом.
Для предотвращения «сухого запуска» в верхней части насоса есть наливное отверстие с крышкой, куда обязательно следует до пробного пуска залить воду, которая должна заполнить весь объём. После этого отверстие закрывается крышкой.
Проверка давления в гидроаккумуляторе. Значение давления должно находиться в пределах 1,2 — 1,5 атмосферы. Подкачку можно произвести велосипедным или автомобильным насосом, а также компрессором (подключение через обычный автониппель).
