Разберемся в терминологии
В нашей стране метрическая система счисления. И измеряем мы все в метрах, сантиметрах и миллиметрах. Традиционно диаметр стальных труб у нас измеряют в миллиметрах. Но труба имеет два диаметра — внутренний и внешний, а еще характеризуется толщиной стенки. Так о каком диаметре идет речь, когда говорят о размерах стальных труб? Зависит от стандарта, согласно которому они изготовлены. В одних случаях имеется в виду наружный диаметр, в других внутренний. Вот так все непросто.
Диаметры стальных труб: по какому ориентироваться
Диаметр номинальный и условный
Трубы используются при разном давлении. Для более высокого требуется большая прочность и добирается она за счет толщины стенки. При этом наружный диаметр трубы оставляют фиксированным. Иначе не получится соединять отрезки, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход. Вообще, это устаревшее название и по современным нормам говорят «номинальный диаметр».
Условный проход трубы (номинальный диаметр) — расчетная величина, которая высчитывается при проектировании. Эта величина примерно соответствует внутреннему диаметру трубы в миллиметрах. Примерно, потому что стенки при равном наружном размере разной толщины. А это значит, что просвет меняется. Чтобы как-то согласовать все это, и ввели номинальный диаметр. Это определенный перечень величин, определенный ГОСТом 28338-89. Они приведены в таблице. Реальные размеры округляются до ближайшего номинального.
Ряд стандартных номинальных значений условного прохода газо-, водопроводных труб и арматуры к ним
Обозначение этой величины — DN, иногда ставят русский вариант — Дн. После этих букв стоит какая-то цифра без метрических знаков: DN30 или DN150. Читается это как условный проход трубы 30 или 150, или номинальный диаметр 30 и 150. Единиц измерения нет, так как это условная величина.
Еще раз: все существующие элементы водопроводных и газопроводных систем маркированы в соответствии с перечнем стандартных величин — номинальных диаметров Дн. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.
Фактически условный проход трубы или номинальный размер — это величина, которая отображает пропускную способность. Она примерно равна внутреннему диаметру. Ведь когда вы собираете систему, используете элементы из разных материалов, с различной толщиной стенки. Поэтому более разумно ориентироваться не на диаметры внутренней части, а именно на условный проход. Это даст возможность обеспечить одинаковую пропускную способность всех элементов системы.
Диаметр стальной трубы: наружный и внутренний размеры
Геометрические параметры стальной трубы – внутренний и внешний диаметр, толщину стенки и длину изделия – регламентирует целый ряд нормативных документов (ГОСТов). В этих документа указаны конкретные значения, измеренные в миллиметрах, и обозначены допустимые отклонения от упомянутых величин (в процентах от регламентированных габаритов).
И согласно нормативным документам у стальных труб выделяют следующие параметры:
- Наружный диаметр – расстояние между двумя противоположными точками, расположенными на внешней стороне
- Внутренний диаметр – расстояние между двумя противоположными точками, расположенными на внутренней поверхности тела изделия
- Толщину стенки – половину разницы между наружным и внутренним диаметром.
- Условный диаметр – округленное значение наружного габарита, исчисляемое в дюймах или миллиметрах.
Причем, согласно ГОСТ, и длина, и диаметр стальных труб связаны со способом изготовления подобной продукции. То есть для каждой технологии трубного производства, а их всего четыре: прокат горячий, прокат холодный, сварное изделие с прямым швом и сварное изделие со спиральным швом, характерен собственный сортамент.
Поэтому, классифицируя стандартные диаметры стальных труб, мы должны отталкиваться от соответствующего способа производства. Ведь только такой способ позволяет охватить весь «модельный ряд» проката. А сама классификация диаметров, в данном случае, будет опираться на четыре разновидности сортаментов, а именно:
В эту категорию входят трубы с диаметром от 20 до 550 миллиметров. Причем оригинальныхизделий, согласно ГОСТ 8732-78, в таком сортаменте почти семь десятков. И это только по такому критерию, как наружный диаметр стальных труб.
Общее количество изделий в данном сортаменте значительно больше. Ведь у каждого изделия при идентичном наружном диаметре, может быть разная толщина стенки. А это значит, что внутренний диаметр внешне похожих изделий будет разный.
В категорию холодного проката входят стальные трубы с диаметрами от 5 миллиметров и до 250 миллиметров. Таких изделий с оригинальным наружным диаметром в ГОСТ 8734-75 насчитывается более семи десятков.
Ну, а если рассматривать еще и такой параметр, как внутренний диаметр стальных труб, то количество оригинальных изделий в сортаменте холоднокатаных труб перевалит за несколько сотен.
Ведь у таких труб толщина стенки изменяется от 0,3 миллиметра до 24 полновесных миллиметров!
Таблица диаметров стальных труб с прямым швом стартует от значения 10 миллиметров и заканчивается на отметке 1420 миллиметров. Поэтому ГОСТ 10704-91 описывает самый обширный сортамент в мире трубной продукции. В него входят более 80 оригинальных изделий.
А ведь у сварных труб есть еще и градация по толщине стенки, которая колеблется между 1 и 32 миллиметрами. Поэтому в сортаменте существует 12 разновидностей только 60-миллиметровых труб.
Сортамент сварных труб со спиральным швом регламентирует ГОСТ 8696-74, состоящий из 21 изделия с диаметрами от 159 до 2520 миллиметров. В данный сортамент входят самые габаритные стальные трубы.
Толщина стенок у таких изделий относительно небольшая.
В итоге, несмотря на внушительные габариты, сортамент сварных изделий со спиральным швом состоит из очень небольшого количества оригинальных экземпляров.
Диаметр необходим для точного расчета двух параметров трубопровода: пропускной способности трубы и прочности изделия.
От первого параметра – пропускной способности – будет зависеть сама возможность функционирования водопровода.
Ведь если не просчитать диаметры труб – стальных или пластиковых – не важно, то перемещаемой по трубам воды не хватит всем потребителям. А в случае с канализацией неправильный расчет обернется экологической катастрофой – труба просто не успеет отвести все стоки и они разольются по окрестностям
А в случае с канализацией неправильный расчет обернется экологической катастрофой – труба просто не успеет отвести все стоки и они разольются по окрестностям.
Словом, без «правильного» сечения не сможет существовать ни трубопровод, ни металлоконструкция.
Где купить
Покупать продукцию лучше у зарекомендовавших себя производителей.
Лидером в России по объему выпускаемой трубной продукции является ТМК (Трубная Металлургическая Компания). В компании насчитывается 28 предприятий с ежегодным объемом около 4 млн. тонн изделий.
ОМК (Объединенная Металлургическая компания), занимающая второе место в рейтинге производителей, специализируется на выпуске труб большого диаметра.
Около 17 % трубной продукции в России приходится на долю ЧТПЗ – объединение металлургических предприятий во главе с Челябинским трубопрокатным заводом. Выпускает и реализует практически все виды бесшовных труб, в т. ч. нержавеющих.
Широкий ассортимент бесшовных труб производится на предприятиях , «Уральский Трубный Завод», на Волжском и Синарском трубных заводах.
Все указанные предприятия продают свою продукцию как напрямую, так и через своих дилеров.
Краткий обзор самых востребованных марок
Наибольшим спросом пользуется продукция, изготовленная из стали марки 20. Она относится к группе высокотехнологичных сплавов, хорошо поддается обработке и штамповке. Сварка не требует первоначального разогрева, швы получаются прочными.
При производстве трубного металлопроката широко применяется марка 09Г2С. Обладает высокой механической прочностью, легкой свариваемостью, устойчивостью к низким температурам.
Около 70 процентов нержавеющей продукции приходится на бесшовные трубы, изготовленные из сплава марки 10Х17Н13М2Т. Входящие в его состав никель, титан, хром, молибден обеспечивают прокату антикоррозионные свойства, пластичность и прочность. Изделия из этой марки востребованы в медицинских учреждениях, на предприятиях химической и пищевой промышленности.
Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).
Таблица соответствия диаметров труб в мм и дюймах
| Условный проход трубы (Dy), мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
| Труба стальная водогазопроводная | Труба стальная бесшовная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Размеры ВГП-труб по ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
Размеры электросварных труб по ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Размер горячекатанных бесшовных труб по ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.
Внутренние диаметры труб
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Наружные диаметры труб и толщина стенки труб
| Наружный диаметр, Dн мм | Толщина стенки, мм | ||
| Трубы стальные водогазопроводные ГОСТ 3262-75 | |||
| 15 | 2,8 | ||
| 20 | 2,8 | ||
| 25 | 3,2 | ||
| 32 | 3,2 | ||
| 40 | 3,5 | ||
| 50 | 3,5 | ||
| Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 | |||
| 57 | 3,5 | ||
| 76 | 3,5 | ||
| 89 | 3,5 | 4,0 | |
| 102 | 3,5 | 4,0 | |
| 108 | 3,5 | 4,0 | |
| 114 | 4,0 | 4,5 | |
| 133 | 4,0 | 4,5 | |
| 159 | 4,5 | 5,0 | 6,0 |
| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,35 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,35 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.
Какую трубу считать малой — средней -большой?
Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.
Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.
Внешние диаметры:
- От 426 мм считается большим;
- 102-246 называют средним;
- 5-102 классифицируется, как маленький.
Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).
Что такое дюйм
Дюйм — это единица измерения линейных размеров, принятая в США, Канаде и Великобритании. Она составляет 1/12 фута. Размер дюйма в сантиметрах — 2,54 (или 25,4 мм). О происхождении величины бытует множество легенд, одни утверждают, что дюйм — ширина верхней фаланги большого пальца руки, другие — что он равен 1/32 ярда. Так или иначе, показатель не соответствует принятой ныне метрологической системе и, по мнению Международной организации законодательной метрологии, подлежит изъятию из всех справочников или учебников.
В России дюйм используется как вспомогательная (внесистемная) единица.

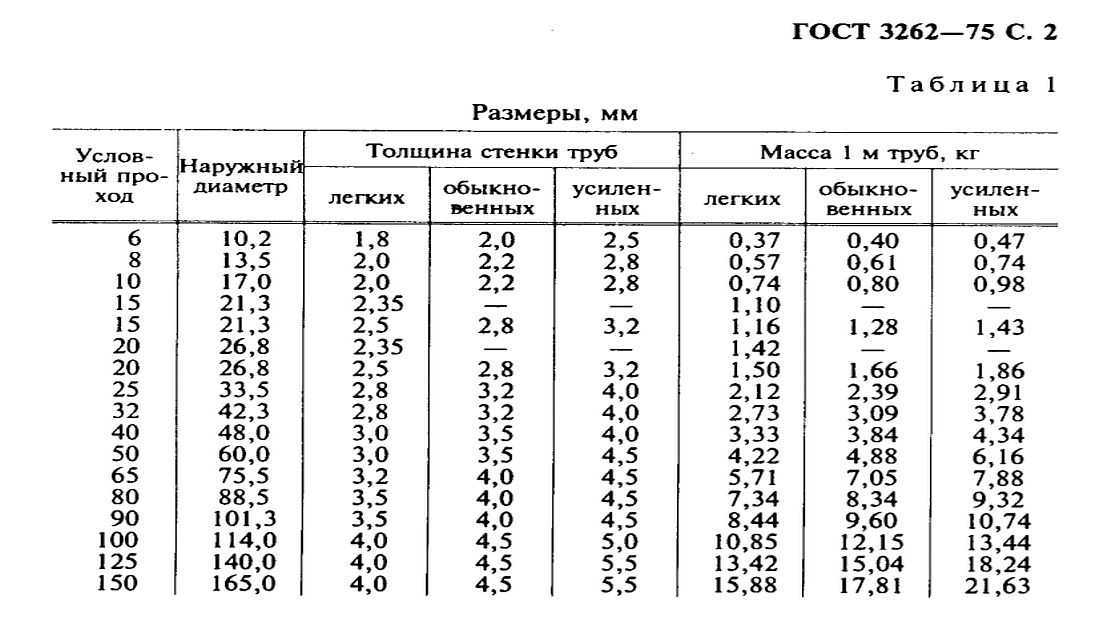

Диаметры стальных труб по стандарту 3262-75
Этот документ описывает трубы водогазопроводные (распространена аббревиатура ВГП). Они могут быть изготовлены из оцинкованной стали и обычной. Могут иметь резьбу — короткую или длинную, край при этом должен быть ровным, с небольшим количеством заусенцев (5%). Край трубы без резьбы может быть ровным или оформленным под сварку — с фаской в 35-45°.
Стальные трубы, изготовленные по стандарту ГОСТ 3262-75, при равном наружном диаметре могут иметь три толщины стенки. В зависимости от толщины стенки труба называется:
- облегченной (самая тонкая стенка);
- обыкновенной (средняя по толщине);
- усиленной (самая толстая).

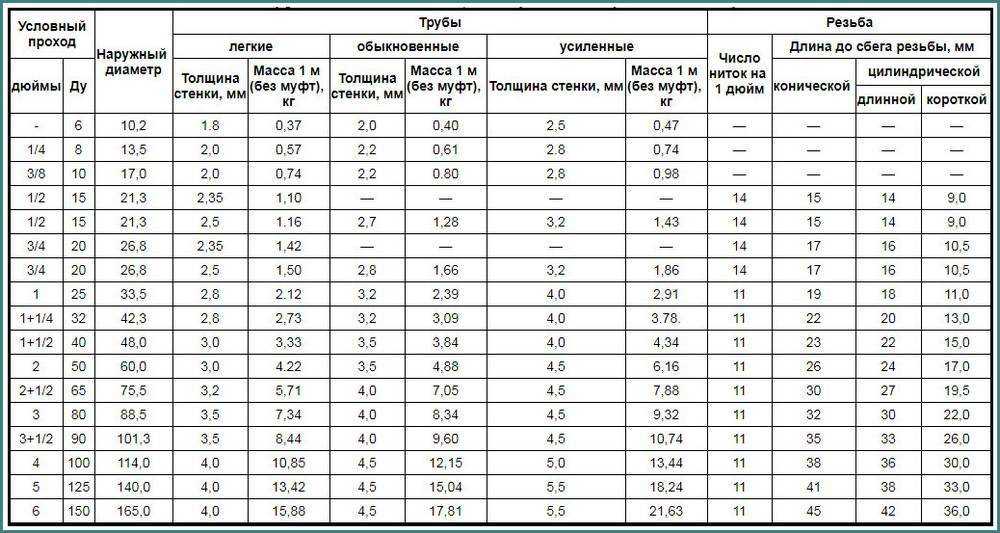

Таблица диаметров стальных труб ГОСТ 3262-75
При равном наружном диаметре и разной толщине стенки, внутренний диаметр изменяется. Но чтобы не путаться, используют понятие условный проход или номинальный диаметр. Обозначался раньше он как Ду, сейчас правильно писать DN. Иногда считают, что условный проход равен внутреннему диаметру. Иногда это так, но далеко не всегда. Скорее, так бывает очень редко. Чаще реальное внутреннее сечение трубы отличается — стенки разной толщины. Как контролировать качество изделия? По соответствию толщины стенки и наружному диаметру.
Пластиковые
В наше время альтернативой металлическим трубам стали их пластиковые аналоги. Причем их размеры имеют больше разброс. Материалом для такого изделия служит:
Каждый производитель таких труб сам устанавливает свою размерную сетку. Поэтому если изготавливается одна система, желательно использовать детали одного и того же производителя.
Безусловно, расхождения обязательно будут, но они будут минимальными, и не вызовут особых трудностей у хорошего мастера. Если у человека мало опыта, ему придется приложить некоторые усилия, чтобы подогнать все размеры.
Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.
Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.
Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.
Особенности производства профильного металлического трубопроката
По способу производства профильные трубы бывают горяче- и холоднодеформированные. Благодаря пластичности металлов профилирование любых стальных заготовок доступно под воздействием высоких температур. На срезе (в сечении) трубы имеют форму:
Плоскоовальный арочный профиль (или овальные трубы) не менее востребован, и его производство растет. Технология их формовки практически не отличается от прокатки стандартных профтруб. Это как бы промежуточный вариант между круглыми и прямоугольными конструкциями, а показатели качества и выносливости у них на порядок выше, чем у этих изделий. Технология выпуска стандартного размера труб предполагает:
В сечении трубы имеют форму овала, квадрата или прямоугольника
- метод холодной формовки округлых изделий прессом;
- сварку прямоугольных листов стали.
В соответствии с ГОСТом, любого размера трубы (в дюймах и мм) формируются по двум технологиям, существенно отличающимся друг от друга:
- Методом сварки листового или ленточного профиля (шов может снижать качество продукции только при существенных нагрузках, причем товар имеет меньшую цену).
- Округлые стержни проходят прессовку заготовок такой же формы на прокатном стане (технология более затратная, бесшовные изделия выносят максимальную нагрузку в вертикальных каркасах).
Трубы получают методом холодной формовки округлых изделий прессом и сваркой прямоугольных листов
Особенности определения диаметра
Для начала необходимо сказать о том, что в большинстве стран бывшего союза используется дюймовая система обозначения для газовых и водопроводных изделий. При этом они обычно обозначают расстояние между наружными стенами и только приблизительно.
В то же время в некоторых странах Европы и Америки размеры трубы 3 4 дюйма точно соответствуют этой величине, а значит, при состыковке таких материалов необходимо использовать специальные переходники.
Таблица сведенных соответствующих параметров дюймовых изделий с указанием их величин в миллиметрах
Определение размеров
Прежде всего, стоит упомянуть о том, что при составлении проектов специалисты используют справочники, где указаны все необходимые величины в соответствии с ГОСТом.
Поэтому они вписывают в план только обозначение нужных изделий, чтобы избежать путаницы при монтаже.
Медные изделия подобного вида обычно изготавливают в строгом соответствии с указанным диаметром в дюймах, а значит, их диаметр будет составлять 19,05 мм
Однако если работы производятся своими руками необходимо знать параметры самых используемых материалов, одним из которых и является изделие с данным диаметром. При этом стоит понимать, что речь идет именно о водопроводных и газовых системах.
Стоит отметить, что диаметр трубы в мм 3 4 дюйма обычно зависит от толщины стенок. Однако если говорить об изделиях для водопровода, то внутренний параметр будет составлять 20 мм, а внешний 28
При этом чаще всего уделяют внимание именно пропускной способности, поскольку для нарезки резьбы существуют специальные плашки в дюймовой системе.
Пластиковая продукция обычно соответствует внутренним габаритам, поскольку за основу берется пропускная способность материала
Также следует упомянуть и о том, что размер трубы 3 4 по длине тоже может быть разным. Дело в том, что существуют определенные стандарты на этот параметр, но специалисты при наличии большого заказа предпочитают приобретать необрезанный материал. Так можно довольно хорошо сэкономить, поскольку предприятия на него дают скидку.
Специальная соединительная муфта, которая обеспечивает правильный переход от одного типа труб на другой
Материал и резьба
Стоит отметить, что 3 4 труба в мм может иметь разные параметры в зависимости от материала, из которого ее изготовили. При этом внутренний диаметр обычно сохраняют нетронутым, а меняют только толщину стенок. Именно поэтому обозначение в дюймах является приблизительным и приводится в таких величинах.
Правила изготовления резьбы и стыковки двух систем с разными габаритами
Когда необходима трубная резьба 3 4, мастера обычно приобретают три плашки для нарезки трубной резьбы. Первой делается черновой проход, вторая выводит начисто, а третья считается финишной, поскольку убирает все небольшие дефекты и немного углубляет насечку. При этом такой способ изготовления позволяет не обращать внимания на погрешность в наружном диаметре.
Если используется медная труба 3 4, то необходимо знать, что ее параметры могут значительно отличаться от стальных изделий. Например, ее внутренний диаметр обычно равен 19,05 мм, а толщина стенок не превышает 1,07 мм. При этом такой материал продается в бухтах и стыкуется при помощи пайки.
Таблица параметров изготовления резьбовых соединений на водопроводных трубах
Рекомендации мастеров
Лучше всего производить нарезку резьбы на специальном оборудовании при покупке. Обычно цена такой услуги невелика, а стоимость инструмента для самостоятельной работы может не окупиться даже с двух небольших объектов.
Обычно все фитинги, которые используются при изготовлении трубопровода, имеют специальную маркировку, которая указывает, с каким диаметром труб они могут использоваться
Изделия с данным диаметром весьма популярны, а значит, всегда можно найти продукцию по более приемлемой стоимости
Однако сразу стоит обращать внимание и на качество. (См. также статью Фитинги для труб: особенности.)
Типовая инструкция по монтажу рекомендует использовать подобные трубы для изготовления газовых и водяных магистралей
Однако современный человек всегда найдет массу дополнительных применений этому материалу.
также статью Фитинги для труб: особенности.)
Типовая инструкция по монтажу рекомендует использовать подобные трубы для изготовления газовых и водяных магистралей. Однако современный человек всегда найдет массу дополнительных применений этому материалу.
Отрезок трубы данного типа с нарезанной резьбой
Методы и технологии изготовления
Бесшовные трубы из черных металлов производят одним из двух способов:
- Горячей прокаткой.
- Холодной деформацией.
Процесс происходит в промышленных условиях на трубопрокатных агрегатах. Основой служит металлическая заготовка цилиндрической формы, которая разогревается до момента кристаллизации стали и приобретения ею необходимой степени пластичности. Далее на прошивочном станке оправкой в ней прошивают сквозное отверстие и получают пустотелую трубную заготовку.
Горячедеформированная
Затем заготовка при высокой температуре раскатывается на прокатном стане, где с помощью вальцовки из неё получают трубу нужного диаметра с требуемой толщиной стенки.
Изделие охлаждают водой.
При помощи вальцовки производят окончательную калибровку.
Завершают процесс нарезкой стандартных отрезков согласно нормативам ГОСТа, а также с учетом требования заказчика.
Весь процесс производства тщательно контролируется. Дефектная продукция подлежит переплавке. Изготовленные изделия проходят испытания по установленной методике.
Холоднодеформированная
Процесс изготовления холоднодеформированной трубы на первом этапе схож с производством горячекатаной. Но здесь процедуру охлаждения осуществляют сразу после изготовления заготовки на прошивочном станке. При этом для холодной катанки используют горячекатаные изделия несколько большего диаметра – так называемый «подкат».
Процесс холодного деформирования производят либо прокаткой (вытягиванием заготовки на прокатном стане до получения нужных диаметра и толщины стенки), либо волочением заготовки через отверстие меньшего сечения (волочильное кольцо). Второй способ занимает большее время, так как протягивание производится в несколько циклов через постепенно уменьшающееся в сечении кольцо.
В ходе изготовления холоднокатаную трубу подвергают отжигу, чтобы улучшить его эксплуатационные характеристики.
Таблица размеров стальных труб – какой бывает диаметр у таких труб
Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.
Стандартные диаметры труб и системы их измерения
Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.
До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.
Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.
Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.
Классификация диаметров
Рассмотрим разновидности диаметров стальных труб:
- Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
- Номинальный (Дн, Dn).
- Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
- Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.
Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.
Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.
Системы измерения
Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.
При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.
Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.
Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.
Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.
Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.
Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
